МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 декабря 2018 г.                                                  2768

Москва

Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, и на основании Плана разработки (пересмотра) и утверждения государственных поверочных схем на 2018 год, утвержденного приказом  Федерального  агентства  по  техническому  регулированию

и метрологии от 29 декабря 2017 г. № 3021 (с изменениями, внесенными приказом  Федерального  агентства  по  техническому  регулированию

и метрологии от 29 июня 2018 г. № 1342) приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений коэффициентов преобразования силы электрического тока (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока (ГЭТ 152-2018), эталонов и средств измерений коэффициентов преобразования силы электрического тока и вводится в действие с 30 апреля 2019 г.;

эталоны, предусмотренные Государственной поверочной схемой, на которую распространяется ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока» (далее - ГОСТ 8.550-86)

или Государственной поверочной схемой, на которую распространяется ГОСТ Р 8.859-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока» (далее - ГОСТ Р 8.859-2013), соответствующие по своим метрологическим характеристикам тому же разряду ГПС, пересмотру не подлежат, в документы на эталоны вносятся соответствующие изменения;

эталоны, предусмотренные Государственной поверочной схемой, на которую распространяется ГОСТ 8.550-86, или Государственной поверочной схемой, на которую распространяется ГОСТ Р 8.859-2013, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, применяются до 31 декабря 2019 г.;

эталоны, предусмотренные локальными поверочными схемами (далее - ЛПС), применяются до 31 декабря 2019 г.;

информация о прекращении применения эталонов по ГОСТ 8.550-86, ГОСТ Р 8.859-2013 или ЛПС передается в Федеральный информационный фонд по обеспечению единства измерений;

при передаче единиц коэффициентов преобразования силы электрического тока эталонам, предусмотренным Государственной поверочной схемой, на которую распространяется ГОСТ 8.550-86, Государственной поверочной схемой, на которую распространяется ГОСТ Р 8.859-2013 или ЛПС оформляется заключение о соответствии поверяемого (калибруемого) эталона определенному уровню ГПС;

при поверке или калибровке показатели точности эталонов определяются в соответствии с ГПС;

срок перехода к ГПС - до 31 декабря 2019 г.

• 3.  Управлению технического регулирования и стандартизации (Д.А.Тощев) совместно с ФГУП «УНИИМ» (С.В.Медведевских) обеспечить:

прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»;

отмену национального стандарта Российской Федерации ГОСТ Р 8.859-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

• 4.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2768

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТОВ ПРЕОБРАЗОВАНИЯ

СИЛЫ ЭЛЕКТРИЧЕСКОГО ТОКА

• 1.1. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока распространяется на измерительные преобразователи электрического тока с аналоговым и цифровым выходом и устанавливает назначение государственного первичного эталона единиц коэффициентов преобразования силы электрического тока (безразмерная единица - А/А, размерная единица - В/А) и угла фазового сдвига тока (радиан), комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики эталона и порядок передачи единиц коэффициентов преобразования силы электрического тока и угла фазового сдвига тока от государственного первичного эталона при помощи рабочих эталонов средствам измерений с указанием погрешности и основных методов передачи единиц.

• 1.2. По приказу Федерального агентства по техническому регулированию и метрологии от 02 апреля 2018 г. № 597 государственный первичный эталон зарегистрирован под номером ГЭТ 152-2018. Согласно паспорту в состав ГЭТ 152 входят:

эталонная установка синусоидального тока;

эталонная установка большого постоянного тока.

В соответствии с составом ГЭТ 152 Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока состоит из двух частей:

Часть 1. Государственная поверочная схема для средств измерений коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока;

Часть 2. Государственная поверочная схема для средств измерений коэффициентов преобразования силы постоянного электрического тока.

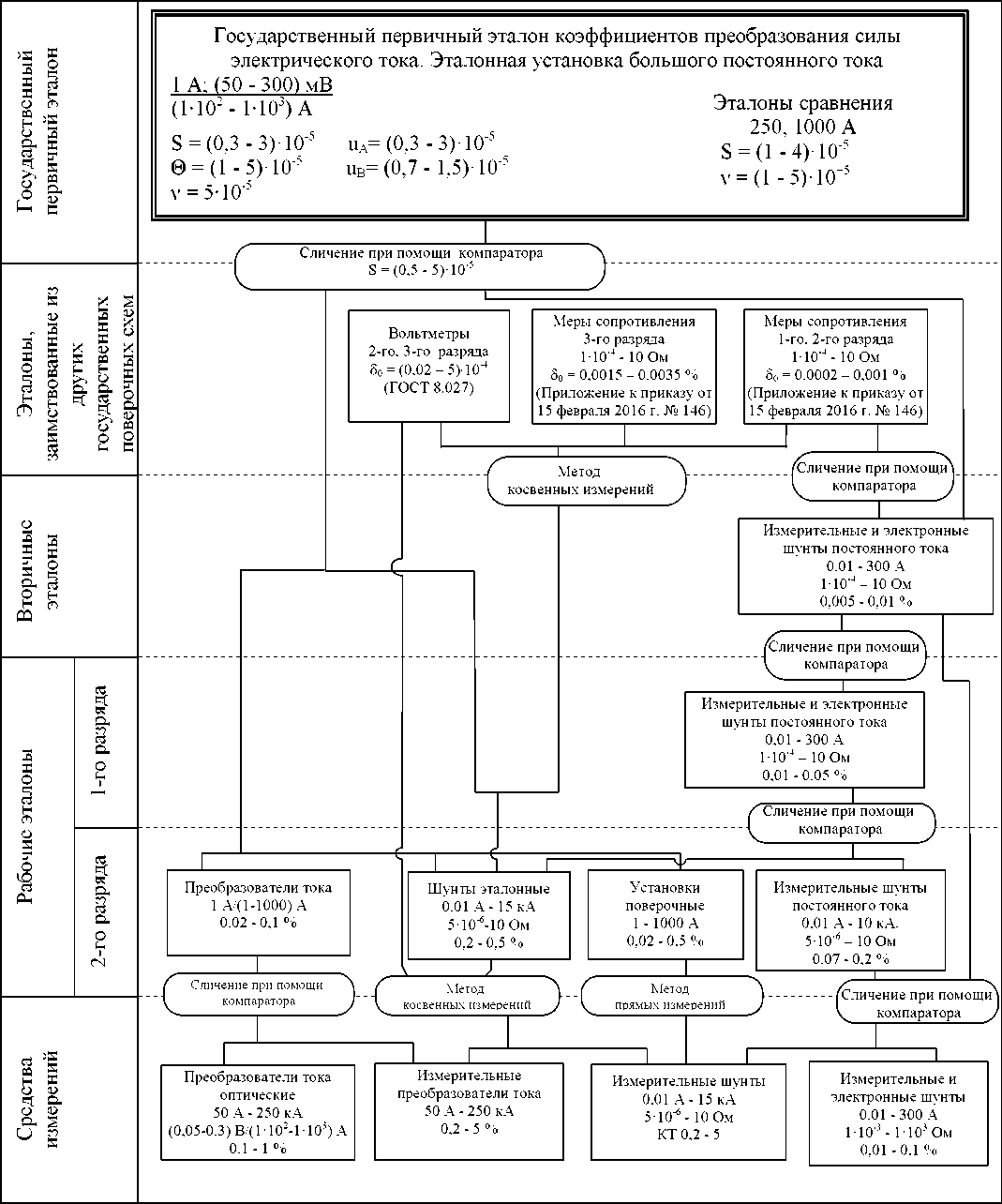

• 1.3. Графическая часть Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока представлена в приложениях А и Б.

В настоящей поверочной схеме использованы ссылки на следующие документы:

приказ Федерального агентства по техническому регулированию и метрологии от 02 апреля 2018 г. № 597 «Об утверждении Государственного первичного эталона единиц коэффициентов преобразования силы электрического тока»;

приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления»¹;

приложение к приказу Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Государственная поверочная схема для средств измерений силы переменного электрического тока от V10^-8 до 100 А в диапазоне частот от 1-10’^{1 2} до V10⁶ Гц¹;

ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

В настоящей поверочной схеме применены следующие термины с соответствующими определениями:

• 3.1. Преобразователь тока измерительный: измерительное устройство для преобразования электрического тока в сигнал переменного или постоянного тока или напряжения, либо в цифровой сигнал.

• 3.2.    Трансформатор тока    измерительный:    измерительный

преобразователь тока электромагнитного типа для масштабного преобразования переменного электрического тока.

Примечание - масштабное преобразование дает на выходе измерительного преобразователя величину того же рода, что и на его входе.

• 3.3.   Шунт:   резистивный четырехзажимный измерительный

преобразователь электрического тока, для которого нормированы номинальный ток и соответствующее ему падение напряжения на потенциальных зажимах.

Примечание - коэффициент преобразования шунта численно равен его электрическому сопротивлению (импедансу), что позволяет в обоснованных случаях применять его в качестве меры электрического сопротивления (метрологическая дуальность преобразователей). Коэффициент преобразования шунта может быть нормирован в омах (Ом).

• 3.4.    Коэффициент преобразования:    отношение величины,

характеризующей выходной сигнал измерительного преобразователя, к величине на его входе.

Примечание - допускается использовать обратное отношение (связано с удобством или традицией)

• 3.5. Коэффициент масштабного преобразования синусоидального тока (МПСТ): векторная величина, модуль которой - безразмерная величина, выражаемая указанием номинальных значений силы первичного и вторичного токов (собственно «коэффициент», в А/А), а номинальный фазовый угол равен нулю.

• 3.6.  Токовая погрешность измерительного трансформатора тока: относительная разность между коэффициентом МПСТ и номинальным значением этого коэффициента (за опорное значение принимают коэффициент МПСТ эталонного трансформатора).

• 3.7. Угловая погрешность измерительного преобразователя тока: фазовый сдвиг вторичного тока (напряжения) относительно первичного тока (за опорное значение принимают фазу вторичного тока (напряжения) эталонного преобразователя).

Примечания:

1) угловая погрешность может быть выражена в виде квадратурной составляющей коэффициента МПСТ (также в относительном виде);

2) учитывая, что при малых углах ф - sin ф ~ tg ф, различие между синфазной составляющей и модулем коэффициента МПСТ пренебрежимо мало (так, для ф < 1° неравенство выполняется с ошибкой, не превосходящей 0,0001°).

В настоящем документе использованы следующие сокращения:

МПСТ - масштабное преобразование синусоидального тока;

СКО - среднее квадратическое отклонение;

НСП - неисключенная систематическая погрешность.

• 5. Часть 1. Государственная поверочная схема для средств измерений коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока

  • 5.1.  Государственный первичный эталон. Эталонная установка синусоидального тока.

    • 5.1.1. Государственный первичный эталон, в части эталонной установки синусоидального тока, предназначен:

для воспроизведения и хранения единиц коэффициента и угла фазового сдвига МПСТ промышленной частоты 50 Гц в диапазоне изменения силы первичного тока от 1 до 120 % номинального значения тока измерительных преобразователей;

для передачи единиц коэффициента и угла фазового сдвига МПСТ непосредственно или при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.

• 5.1.2. Эталонная установка синусоидального тока состоит из комплекса следующих средств измерений:

набор магнитных компараторов тока;

измерительная установка (приборы сравнения^{3 4}, источник большого синусоидального тока, пульт управления);

эталоны сравнения.

• 5.1.3. Диапазон номинальных значений коэффициента

  воспроизводимых эталоном, составляет

  0,5...5-10⁴

  175

  (от 0,1 до 50000).

Номинальное значение угла фазового сдвига МПСТ, воспроизводимое эталоном, составляет 0 рад. Диапазон измерений угла фазового сдвига МПСТ, обеспечиваемых эталоном, составляет от - 0,02 рад до + 0,02 рад.

Диапазон номинальных значений первичного тока эталонной установки составляет от 0,5 до 5М0⁴ А.

Номинальные значения вторичного тока составляют 1 А и 5 А.

Номинальное значение частоты 50 Гц.

• 5.1.4. Государственный первичный эталон, в части эталонной установки синусоидального тока, обеспечивает воспроизведение:

  • 5.1.4.1. Единицы коэффициента МПСТ со следующими метрологическими

характеристиками: среднее квадратическое отклонение результата измерений, S0f, при 10 независимых наблюдениях

НСП (Р = 0,95), 00f стандартная неопределенность типа А, uA(0f), при 10 независимых наблюдениях составляет стандартная неопределенность типа В, и_В(01) нестабильность эталона за год, v₀f

• 5.1.4.2. Единицы угла фазового сдвига

метрологическими характеристиками:

среднее квадратическое отклонение результата измерений, S$,

5.1.5. Передача единиц коэффициента и угла фазового сдвига МПСТ от

первичного эталона вторичным эталонам осуществляется сличением при помощи компаратора, в качестве которого применяется прибор сравнения, входящий в состав первичного эталона.

• 5.2. Эталоны сравнения

  • 5.2.1. В качестве эталона сравнения применяют набор трансформаторов тока и каскадов из них с диапазоном номинальных значений первичного тока от 0,5 до 5-10⁴ А и номинальными значениями вторичного тока 1 А и 5 А.

  • 5.2.2. Значение СКО результатов сличения S^₀f (по коэффициенту МПСТ) и Sxs, (по углу МПСТ) эталона сравнения с первичным эталоном составляют (0,5 - 2)-10^-6 и (0,5 - 2)-10^-6 рад.

Нестабильность эталона сравнения, v₀f (по коэффициенту МПСТ) и v$ (по углу МПСТ), за год составляет (2 - 3)-10^-6 и (2 - 3)-10^-6 рад.

• 5.2.3. Эталон сравнения применяют для проведения международных сличений.

• 5.2.4. Значения СКО результатов сличения, S_£x₀f (по коэффициенту МПСТ) и S_sxg (по углу фазового сдвига МПСТ), при передаче единиц, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5 - 2)-10^-6 и (0,5 - 2)-10^-6 рад.

• 5.3. Эталоны, заимствованные из других государственных поверочных схем.

  • 5.3.1. В качестве эталонов, заимствованных из других государственных поверочных схем, применяют амперметры второго разряда в соответствии с Приложением к приказу Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 и меры электрического сопротивления переменного тока первого разряда в соответствии с Приложением к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146.

  • 5.3.2. Амперметры второго разряда применяют совместно с рабочими эталонами МПСТ второго разряда для передачи единиц трансформаторам тока (каскадам из них) методом косвенных измерений, а также измерительным преобразователям переменного тока методом косвенных измерений.

  • 5.3.3. Меры электрического сопротивления переменного тока первого разряда применяют для передачи единицы вторичным эталонам методом сличения при помощи компаратора.

• 5.4. Вторичные эталоны

  • 5.4.1. В качестве вторичного эталона используют набор масштабных преобразователей тока (каскадов их них) с диапазоном номинальных значений первичного тока от 0,5 до 5-10⁴ А и номинальными значениями вторичного тока 1 А и 5 А, и измерительные и электронные шунты переменного тока с номинальными сопротивлениями от 0,1 до 10 Ом в диапазоне тока от 0,01 до 300 А и диапазоне частот от 40 до 400 Гц.

  • 5.4.2. Для масштабных преобразователей тока средние квадратические отклонения суммарной погрешности S^₀f (по коэффициенту МПСТ) и S^s, (по углу фазового сдвига МПСТ) составляют соответственно (5 - 30)-10^-6 и (5 - 30>10^-6 рад.

Нестабильность вторичного эталона, v₀f (по коэффициенту МПСТ) и v_s (по углу фазового сдвига МПСТ), за год составляет (2 - 3)-10^-6 и (2 - 3)-10^-6 рад.

• 5.4.3. Для измерительных и электронных шунтов пределы допускаемых погрешностей составляют от 0,005 до 0,05 % по коэффициенту и от 0,1 •IO^-4 до 1-10^-4 рад по углу фазового сдвига.

• 5.4.4. Вторичные эталоны применяют для передачи единиц коэффициента и угла фазового сдвига МПСТ рабочим эталонам первого разряда и СИ (классы точности 0,02 и 0,1) сличением при помощи компаратора.

• 5.5. Рабочие эталоны

  • 5.5.1. Рабочие эталоны первого разряда

    • 5.5.1.1. В качестве рабочих эталонов первого разряда применяют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 5-10⁴ А и номинальными значениями вторичного тока 1 А, 2 А и 5 А, а также измерительные и электронные шунты переменного тока с номинальными значениями сопротивления от 0,01 до V10³ Ом в диапазоне тока от 0,01 до 200 А и диапазоне частот от 0,04 до 100 кГц.

    • 5.5.1.2. Пределы допускаемых относительной токовой A₀f и абсолютной угловой А₍₎- погрешностей рабочих эталонов МПСТ первого разряда в диапазоне изменения первичного тока от 1 до 200 % номинального значения составляют от 0,005-до 0,08 % и от 5-10^-5 до 1,5-10^-3 рад.

Пределы допускаемых погрешностей шунтов переменного тока первого разряда составляют от 0,02 до 0,1 %.

• 5.5.1.3. Рабочие эталоны первого разряда применяют для передачи единиц коэффициента и угла рабочим эталонам второго разряда и средствам измерений (классы точности от 0,03 до 0,1) сличением при помощи компаратора, в качестве которого применяется прибор сравнения, а также совместно с шунтами переменного тока первого разряда для передачи единиц коэффициента и угла фазового сдвига МПСТ трансформаторам тока, а также измерительным преобразователям переменного тока в диапазоне частот от 0,04 до 100 кГц методом косвенных измерений.

• 5.5.1.4. Отношение суммы предела допускаемой погрешности рабочего эталона первого разряда и предела допускаемой погрешности прибора сравнения для каждого значения тока, при котором проводится передача единиц, к пределу допускаемой погрешности рабочих эталонов второго разряда или средств измерений должно быть не более 1/3.

• 5.5.2. Рабочие эталоны второго разряда

  • 5.5.2.1. В качестве рабочих эталонов второго разряда применяют масштабные преобразователи тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 до 540⁴ А и номинальными значениями вторичного тока 1 А, 2 А и 5 А, а также измерительные и электронные шунты переменного тока с номинальными значениями сопротивления от 0,001 до V10³ Ом в диапазоне тока от 0,01 до 200 А и диапазоне частот от 0,04 до 100 кГц.

  • 5.5.2.2. Пределы допускаемых относительной токовой \₀f и абсолютной угловой \_s погрешностей рабочих эталонов МПСТ второго разряда в диапазоне изменения первичного тока от 1 до 200 % номинального значения составляют от 0,03 до 0,8 % и от 440^-4 до 1-10^-2 рад.

Пределы допускаемой погрешности шунтов второго разряда составляют от 0,1 до 0,2 %.

• 5.5.2.3. Рабочие эталоны второго разряда применяют для передачи единиц средствам измерений (классы точности от 0,1 до 10) сличением при помощи компаратора, в качестве которого применяется прибор сравнения, и совместно с амперметрами второго разряда методом косвенных измерений для передачи единиц трансформаторам тока классов точности от 3 до 10, а также измерительным преобразователям переменного тока (включая клещи электроизмерительные) с погрешностью от 0,1 до 10 % с цифровым выходом.

Измерительные и электронные шунты переменного тока второго разряда применяют для передачи единиц измерительным и электронным шунтам переменного тока с погрешностью от 0,01 до 1 % сличением при помощи компаратора.

• 5.5.2.4. Отношение суммы предела допускаемой погрешности рабочего эталона второго разряда и предела допускаемой погрешности прибора сравнения для каждого значения тока, при котором проводится передача единиц, к пределу допускаемой погрешности средств измерений должно быть не более 1/3.

• 5.6. Средства измерений

  • 5.6.1. В качестве средств измерений синусоидального тока применяют:

трансформаторы тока (каскады из них) с диапазоном номинальных значений первичного тока от 0,5 А до 50 кА и номинальными значениями вторичного тока 1 А, 2 А и 5 А с номинальной частотой 50 (60) Гц, а также трансформаторы тока для работы на частотах в диапазоне от 0,04 до 10 кГц;

шунты переменного тока промышленной частоты 50 (60) Гц с диапазоном номинальных значений тока от 1 А до 30 кА;

измерительные и электронные шунты переменного тока для частот от 0,04 до 100 кГц в диапазоне тока от 0,01 до 300 А;

аналоговые и цифровые измерительные преобразователи переменного тока (в том числе клещи электроизмерительные) в диапазоне тока от 100 до 5J0⁴ А в диапазоне частот от 0,04 до 100 кГц.

• 5.6.2. Классы точности средств измерений составляют от 0,01 до 10.

• 5.6.3. Пределы допускаемой относительной токовой погрешности средств измерений составляют от 0,1 до 10 %.

• 5.6.4. Пределы допускаемой угловой погрешности средств измерений МПСТ составляют от -180' до +180'.

• 6.1. Государственный первичный эталон. Эталонная установка большого постоянного тока.

  • 6.1.1. Государственный первичный эталон, в части эталонной установки большого постоянного тока, предназначен:

для воспроизведения и хранения единиц коэффициентов преобразования силы постоянного электрического тока;

для передачи единиц коэффициентов преобразования силы постоянного электрического тока при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений в стране.

• 6.1.2. Эталонная установка большого постоянного тока состоит из комплекса следующих средств измерений:

масштабный преобразователь постоянного тока;

измерительная установка (источник большого постоянного тока, компаратор-калибратор, мультиметр, набор мер сопротивлений);

эталоны сравнения.

• 6.1.3. Диапазоны номинальных значений коэффициентов преобразования силы постоянного электрического тока, воспроизводимых эталоном, составляют -^1А—-— (от 140^-3 до V10^-2) и ⁽⁵⁰ ~ ^{300) мВ} (от 540^-5 до

(1-10² - 1-10³) A^{v                            7}     (1-10² - 1-10³) А ^V

3^10^-3 В/А).

Диапазон значений силы постоянного электрического тока в первичной цепи эталонной установки составляет от 100 до 1000 А.

• 6.1.4. Государственный первичный эталон, в части эталонной установки большого постоянного тока, обеспечивает воспроизведение единицы коэффициента преобразования постоянного электрического тока со следующими метрологическими характеристиками:

среднее квадратическое отклонение результата измерений, S,

• 6.2. Эталоны сравнения

  • 6.2.1. В качестве эталонов сравнения применяют шунты и оптический преобразователь тока с номинальными токами 250 А и 1000 А.

  • 6.2.2. Значения СКО Х± результатов сличений эталона сравнения с первичным эталоном составляют (1 - 4)4 0^-5.

Нестабильность эталонов сравнения за год составляет (1 - 5)40^-5.

• 6.2.3. Эталоны сравнения применяют для проведения международных сличений и для сличения со стационарными вторичными эталонами.

• 6.2.4. Значения СКО результатов сличений, S_;:± при передаче единицы, обусловленные влиянием погрешностей метода и средств измерений, составляют (0,5 - 5)-10^-5.

• 6.3. Эталоны, заимствованные из других поверочных схем

  • 6.3.1. В качестве эталонов, заимствованных из других поверочных схем, применяют вольтметры второго или третьего разряда в соответствии с ГОСТ 8.027 и меры электрического сопротивления постоянного тока первого, второго и третьего разряда в соответствии с Приложением к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146.

  • 6.3.2. Эталонные вольтметры совместно с эталонными мерами электрического сопротивления применяют для передачи единиц шунтам первого разряда методом косвенных измерений, а также для передачи единиц измерительным преобразователям тока совместно с шунтами второго разряда методом косвенных измерений.

  • 6.3.3. Меры электрического сопротивления первого и второго разряда применяют для передачи единицы вторичному эталону методом сличения при помощи компаратора.

• 6.4. Вторичные эталоны

  • 6.4.1. В качестве вторичного эталона используют измерительные и электронные шунты постоянного тока с диапазоном номинальных значений первичного тока от 0,01 до 300 А и номинальными сопротивлениями от V10"⁴ до 10 Ом.

  • 6.4.2. Для измерительных и электронных шунтов постоянного тока погрешность составляет от 0,005 до 0,01 %.

  • 6.4.3. Вторичные эталоны применяют для передачи единиц рабочим эталонам первого разряда и СИ (классы точности 0,01 и 0,05) сличением при помощи компаратора.

• 6.5. Рабочие эталоны

  • 6.5.1. Рабочие эталоны первого разряда

    • 6.5.1.1. В качестве рабочих эталонов первого разряда для средств измерений коэффициентов преобразования силы постоянного электрического тока применяют измерительные и электронные шунты в диапазоне номинального первичного тока от 0,01 до 300 А с номинальными значениями сопротивления от 140^-4 до 10 Ом и погрешностью от 0,01 до 0,05 %.

    • 6.5.1.2. Рабочие эталоны первого разряда применяют для передачи единицы рабочим эталонам второго разряда методом сличения при помощи компаратора.

    • 6.5.1.3. Отношение суммы предела допускаемой погрешности рабочего эталона первого разряда и предела допускаемой погрешности компаратора для каждого значения тока, при котором проводится передача единицы, к пределу допускаемой погрешности рабочего эталона второго разряда должно быть не более 1/2.

  • 6.5.2. Рабочие эталоны второго разряда

    • 6.5.2.1. В качестве рабочих эталонов второго разряда для средств измерений коэффициентов преобразования силы постоянного электрического тока применяют:

измерительные шунты постоянного тока;

установки поверочные для шунтов постоянного тока;

шунты эталонные;

преобразователи постоянного тока.

Диапазон номинальных значений тока рабочих эталонов второго разряда от 0,01 А до 15 кА.

Диапазон коэффициентов преобразования от 540^-6 до 10 В/А (номинальных значений сопротивления шунтов от 5J0 ⁶ до 10 Ом).

Пределы допускаемой относительной погрешности рабочих эталонов составляют от 0,02 до 0,5 %.

• 6.5.2.2. Рабочие эталоны второго разряда применяют для передачи единиц коэффициентов преобразования силы постоянного электрического тока средствам измерений методом прямых измерений с помощью поверочной установки, методом сличения при помощи компаратора и эталонного шунта, а также методом косвенных измерений с использованием масштабного преобразователя тока при передаче единицы преобразователям тока не резистивного типа.

• 6.5.2.3. Отношение суммы предела допускаемой погрешности рабочего эталона и предела допускаемой погрешности компаратора для каждого значения тока, при котором проводится передача единицы, к пределу допускаемой погрешности средств измерений должно быть не более 1/2 для средств измерений классов точности 0,01/0,02 и не более 1/3 в остальных случаях.

• 6.6. Средства измерений

  • 6.6.1. В качестве средств измерений для постоянного тока применяют: измерительные и электронные шунты постоянного тока с диапазоном номинальных значений тока от 0,01 А до45 кА;

аналоговые и цифровые измерительные преобразователи постоянного тока (в том числе клещи электроизмерительные) в диапазоне тока от 50 А до 250 кА.

• 6.6.2. Пределы допускаемой относительной погрешности средств измерений составляют от 0,01 до 5 %.

• 6.6.3. Классы точности средств измерений составляют от 0,2 до 5.

¹

Примечание - При пользовании настоящим документом необходимо проверять его

²

актуальность в Федеральном информационном фонде

³

прибор сравнения: компаратор, предназначенный для сличения измерительных

⁴

трансформаторов тока.
