Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «29» июня 2020 г. № 1108

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений массы нефтепродуктов VEEDER-ROOT

Назначение средства измерений

Системы измерений массы нефтепродуктов VEEDER-ROOT (далее - система VEEDER-ROOT или система) предназначены для непрерывных измерений уровня, температуры и плотности нефтепродуктов, уровня подтоварной воды в резервуарах автозаправочных станций (далее - АЗС) и нефтебаз, вычислений объёма и массы нефтепродуктов при хранении, отпущенных и полученных в резервуары АЗС и нефтебаз, а также для индикации утечек нефтепродуктов из резервуаров.

Описание средства измерений

В системах реализован косвенный метод статических измерений массы светлых нефтепродуктов по ГОСТ Р 8.595-2004. В соответствии с ГОСТ Р 8.596-2002 системы относятся к типу ИС-2.

Системы состоят из каналов измерений количества нефтепродуктов, число которых равно числу резервуаров на объекте (АЗС или нефтебаза), а также блоков индикации утечек нефтепродуктов.

Каждый из каналов измерений количества нефтепродуктов состоит из следующих функциональных элементов (рисунок 1):

  • - магнитострикционный зонд уровнемера модели 8463 и Mag plus 1 Mag-FLEX (далее -зонд 8463 и Mag plus 1 Mag-FLEX соответственно) с закрепленными на стержне зонда пятью термисторными измерительными преобразователями температуры и электронным преобразователем измеренных сигналов в цифровые значения уровня и температуры;

  • - устройство для определения плотности нефтепродукта (далее - плотномер, показан на рисунке 2), плотномером комплектуются только зонды 8463;

  • - контроллеры моделей TLS-450X1, TLS-350X, TLS-50, TLS4X и TLS-2X, показаны на рисунках 4 - 8 (далее - контроллеры TLS-450X, TLS-350X, TLS-300X, TLS-50, TLS4X и TLS-2X соответственно).

Зонд 8463 (рисунок 2) устанавливается в горизонтальные цилиндрические резервуары и резервуары других типов с базовой высотой до 3,6 м. Зонды Mag Plus 1 Mag-FLEX (рисунок 3) предназначены для установки в резервуары с базовой высотой до 15,0 м.

В верхней части зонда имеется магнитострикционный преобразователь с излучателем и приемником. Вниз отходит стержень из нержавеющей стали с расположенными на нем двумя поплавками (верхний - для измерений уровня нефтепродуктов, нижний - для измерений уровня подтоварной воды). Внутри стержня проходит магнитопровод, состоящий из алюминиево-магниевого стержня специального профиля и струны из железо-никелевого сплава. Зонд Mag Plus 1 Mag-FLEX имеет гибкое исполнение. В поплавках находятся кольцевые магниты. Электромагнитная волна, пришедшая от магнитострикционного преобразователя-излучателя, взаимодействует с полем магнитов и возбуждает в струне акустический сигнал, распространяющийся по струне вверх и вниз. Сигнал, распространяющийся вверх, регистрируется и обрабатывается в магнитострикционном преобразователе-приёмнике (при этом значение сигнала пропорционально уровню жидкости) и передается в контроллер по интерфейсу. Контроллер подключается к компьютеру по интерфейсу RS232, RS485, USB, IFSF и / или TCP\IP.

Имеется три вида поплавков для разных групп нефтепродуктов (бензины, дизельное топливо и СУГ). Измерительные преобразователи температуры (термисторы), закреплённые равномерно в пяти точках по длине стержня зонда вырабатывают сигналы, соответствующие температуре жидкости. В электронном преобразователе зонда формируются сигналы в цифровом формате, соответствующие значениям уровней и температуры, а также плотности нефтепродукта при использовании зонда с плотномером.

Плотномер состоит из корпуса и поплавка. Корпус прикреплён к поплавку воды. Корпус может свободно двигаться на стержне зонда, поплавок - находится внутри корпуса и может перемещаться. При этом его перемещение зависит от плотности нефтепродукта. Плотномер устанавливается на стержне зонда в зоне нижнего уровня нефтепродукта над поплавком для измерения уровня подтоварной воды.

Если зонд, установленный в резервуаре, не имеет плотномера, то плотность нефтепродукта определяется в лаборатории в соответствии с Р 50.2.075-2010 и Р 50.2.076-2010 на пробе, отобранной из резервуара в соответствии с требованиями ГОСТ 2517-85, и результаты измерений плотности вводятся в контроллер с его панели.

К контроллеру можно подключать одновременно до 32 зондов. Также возможно подключение к контроллеру до 64 датчиков утечки.

Система имеет возможность автоматически вычислять массу светлых нефтепродуктов в резервуаре и объём нефтепродуктов при рабочей температуре, а также объём приведенный к 20 оС или к 15 оС. Эти возможности системы реализуются только при комплектации зондами модели 8463 и контроллерами TLS-2X, TLS4Х и TLS-450X.

Зонд:

Контроллер с ПО

Персональный

Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru
Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

Индикаторы утечки

-датчики уровня;

  • - преобразователь температуры;

  • - вторичный электронный преобразователь.

Устройство определения плотности

I

I

I

_________________J

Пунктиром обозначены опциональные блоки и устройства.

Рисунок 1 - Блок-схема системы измерений массы нефтепродуктов в резервуарах VEEDER-ROOT для одного резервуара

Уровнемер позволяет обнаружить утечку нефтепродуктов из резервуаров при расходе на резервуар 0,378 л/ч или 0,756 л/ч.

Для обнаружения утечек возможна также комплектация системы следующими моделями индикаторов утечки:

  • - Mag Sump Sensor 857060-XXX (индикация наличия нефтепродуктов в земле, приямках или межстенном пространстве резервуаров).

  • - Discriminating Pan and Sump Sensor 794380-3XX (индикация утечки жидкости в шахте резервуара, поддоне ТРК и выявление пролива НП на датчик).

  • - Containtment sump sensor 794380-2XX (индикация жидкости в индикационных колодцах межстенного пространства резервуара).

  • - Twin wall piping sensor 794380-4XX (индикация жидкости в межстенном пространстве трубопровода).

  • - Solid-State Discriminating Sensor for Fiberglass Tanks 794360-343 (индикация наличия жидкости в межстенном пространстве резервуара).

- Liquid sensor with header tank 711-002-1000 (бачок под тосол для регистрации нарушения целостности межстенного пространства резервуара).

  • - Solid - State discriminating interstitial sensor for dry intenstice tanks 794360-343 (индикация наличия жидкости в межстенном пространстве резервуаров).

  • - MicroSensor 794360-344 (индикация наличия жидкости в межстенном пространстве резервуаров).

  • - Groundwater Sensor 794380-62X (индикация наличия топлива в грунтовых водах)

  • - Vapor Sensor 794390-7XX (индикация наличия паров нефтепродуктов в приямках или межстенном пространстве резервуаров).

Метрологические характеристики индикаторов утечки не нормируются.

Вся информация о функционировании системы, результатах измерений и индикации утечек выводится на дисплей контроллера, компьютера и принтер.

В минимальную базовую комплектацию систем входят зонд, контроллер. Пломбировки компонентов систем от несанкционированного доступа не требуется.

Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

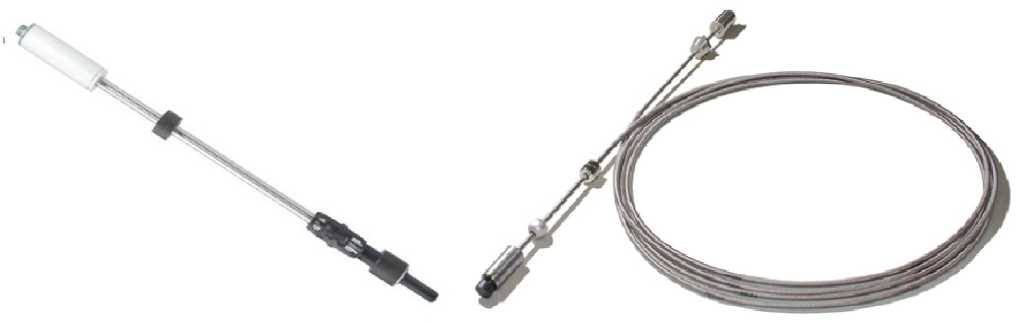

Рисунок 2 - Зонд 8463Х с плотномером

Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

Рисунок 3 - Зонд Mag plus 1 Mag-FLEX

Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

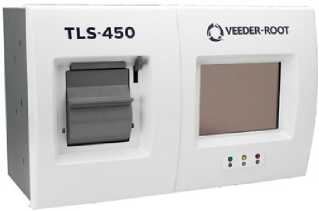

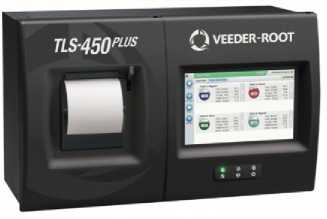

Рисунок 4 - Контроллер TLS-450X

Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

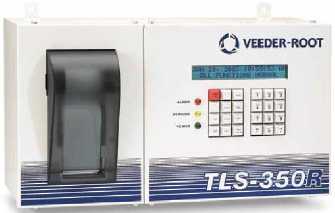

Рисунок 5 - Контроллер

TLS-350X

Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

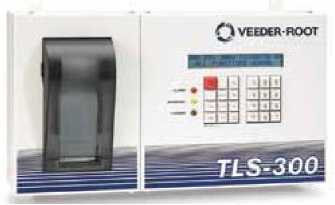

Рисунок 6 - Контроллер

TLS-300X

Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

Рисунок 7 - Контроллер

TLS4X

Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

Рисунок 8 - Контроллер

TLS-2X

Программное обеспечение

Встроенное прикладное программное обеспечение (ПО) разработано специально для решения задач непрерывного преобразования значений измеряемых параметров - уровня нефтепродукта и подтоварной воды, температуры и плотности нефтепродукта в электрические выходные сигналы. ПО устанавливается изготовителем в контроллер системы и позволяет выполнять следующие функции:

  • - вычислять массу нефтепродукта в резервуарах косвенным методом статических измерений и объём нефтепродукта при рабочей температуре, а также объём, приведенный к 20 оС или к 15 оС;

  • - выполнять сверку остатков в целях обнаружения не идентифицированных потерь;

  • - формировать отчеты по приёмке и отпуску нефтепродуктов;

  • - формировать журнал событий;

  • - обнаруживать утечки жидкости из резервуаров;

  • - формировать сменные отчеты и балансы;

  • - вырабатывать сигналы тревоги.

Влияние ПО учтено при нормировании метрологических характеристик системы.

Идентификационные данные ПО приведены в таблицах 1.1 и 1.2.

Программное обеспечение не может быть модифировано потребителем.

Системы VEEDER-ROOT имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную системой паролей.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1.1

Идентификационные данные (признаки)

Значение

TLS-450Х серии 8600Х

TLS-450PLUS

серии 8600Х

TLS4X серии 8601Х

Идентификационное наименование ПО

34200Х-0ХХ-

y.bin

0xx-y.bin

0xx-y.bin

Номер версии (идентификационный номер)

ПО

34200x-0xx-y

0xx-y

0xx-y

Цифровой идентификатор ПО

-*

где x принимает значения от 0 до 9; у принимает значения от 0 до 9 или значения от A до Z.

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс

Таблица 1.2

Идентификационные данные (признаки)

Значение

TLS-2X серии 8560X

TLS-300X серии 8485Х;

TLS-350X серии 8470Х и 8482Х

Идентификационное наименование ПО

349xxx-0xx-y.bin

346xxx-0xx-y.bin

Номер версии (идентификационный номер) ПО

349xxx-0xx-y

346xxx-0xx-y

Цифровой идентификатор ПО

-*

где x принимает значения от 0 до 9; у принимает значения от 0 до 9 или значения от A до Z.

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс

Метрологические и технические характеристики

Таблица 1.3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массы нефтепродукта в резервуаре, кг

по вместимости резервуара

Диапазон измерений объёма нефтепродукта в резервуаре, м3

по вместимости резервуара

Диапазон измерений уровня нефтепродукта, мм:

  • - зонда 8463:

  • - без плотномера

  • - с плотномером

  • - зонда Mag Plus 1 Mag-FLEX

от 82 до 3660 от 180 до 3660 от 185 до 15000

Диапазон измерений уровня подтоварной воды, мм:

  • - зонда 8463

  • - зонда Mag Plus 1 Mag-FLEX

от 22 до 1000 от 150 до 1000

Диапазон измерений температуры рабочей среды, оС

от -40 до +50

Диапазон измерений плотности нефтепродукта, кг/м3

от 690 до 900

Пределы допускаемой относительной погрешности измерений массы нефтепродукта в резервуаре или массы партии нефтепродукта, принятой в резервуар или отпущенной из резервуара, %

  • - массы нефтепродукта от 120 т и более

  • - массы нефтепродукта до 120 т

±0,50

±0,65

Пределы допускаемой абсолютной погрешности измерений уровня нефтепродукта, мм:

  • - зонда 8463

  • - зонда Mag Plus 1 Mag-FLEX

±1,0

±2,0

Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм

  • - зонда 8463

  • - зонда Mag Plus 1 Mag-FLEX

±1,5

±3,0

Пределы допускаемой абсолютной погрешности измерений температуры рабочей среды в резервуарах, оС:

  • - зонда 8463

  • - зонда Mag Plus 1 Mag-FLEX

и- н-’ л 'Л

Пределы допускаемой абсолютной погрешности измерений плотности нефтепродукта в резервуаре (зонд 8463), кг/м3

±1,0

Таблица 1.4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры рабочей среды:

- температура, оС

от -40 до +50

- избыточное рабочее давление, МПа

до 0,034

Рабочие условия эксплуатации:

- температура окружающей среды, °С:

- для зондов 8463 и Mag Plus 1 Mag-FLEX

от -40 до +50

- для контроллеров

от 0 до +40

- для индикаторов утечки

от -40 до +60

- относительная влажность при 25 °С, %

до 95, без конденсации

- атмосферное давление, кПа

от 84 до 106,7

Напряжение электропитания от сети переменного тока с

частотой (50±1) Гц, В

2304

Потребляемая мощность (базовый комплект), В-А, не более

240

Количество зондов, подключаемых к контроллеру:

- М-450Х

до 32

- М-350Х

до 16

- TLS-300X

до 4

- 'ГЬБДХ

до 12

- М-2Х

до 6

Габаритные размеры (диаметр х длина), мм: - зонда 8463

80 х (от 1000 до 4110)

- зонда Mag Plus 1 Mag-FLEX

80 х (от 1000 до 15350)

Габаритные размеры (высота х длина х ширина), мм: - контроллера TLS-450Х

476 x 228 x 292

- контроллера TLS-350Х

514 x 185 x 285

- контроллера TLS-300X

514 x 105 x 285

- контроллера TLS-2Х

195 x 107 x 178

- контроллера TLS4Х

225 x 85 x 320

Масса, кг, не более: - зонда 8463

6

- зонда Mag Plus 1 Mag-FLEX

12

- контроллера TLS-450Х

18

- контроллера TLS-350Х

16

- контроллера TLS-300X

14

- контроллера TLS4Х

3

- контроллера TLS-2Х

4

Средний срок службы, лет

12

Знак утверждения типа

наносится на титульные листы эксплуатационной документации (руководство по эксплуатации системы) типографским способом и наклейкой на боковую поверхность корпуса контроллера.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование и условное обозначение

Количество

Зонд модели 8463

Зонд модели Mag Plus 1 Mag-FLEX

Контроллер модели TLS-450X

Определяется

Контроллер модели TLS-350X

Контроллер модели TLS-300X

условиями

Контроллер модели TLS-2X

договора

Контроллер модели TLS4X

Устройство определения плотности (для зондов модели 8463)

Индикаторы утечки

Руководство по эксплуатации

1 экз.

Методика поверки МЦКЛ.0154.МП с изменением № 2

1 экз.

Поверка

осуществляется по документу МЦКЛ.0154.МП «Системы измерений массы нефтепродуктов VEEDER-ROOT. Методика поверки», с изменением № 2, утвержденному ЗАО КИП «МЦЭ» 19.03.2020 г.

Основные средства поверки:

  • - рабочий эталон единицы уровня жидкости 1-го разряда по ГОСТ 8.477-82, установка поверочная уровнемерная c диапазоном измерений уровня от 10 до 15000 мм и пределами допускаемой погрешности ±0,3 мм;

  • - рабочий эталон единицы длины 3-го разряда по Государственной поверочной схеме утвержденной приказом Росстандарта от 29.12.2018 № 2840, компарированная в соответствии с МИ 1780-87, рулетка измерительная металлическая 2 класса точности с лотом по ГОСТ 7502-98, с диапазоном измерений длины от 0,001 до 20 м, с погрешностью не более ±(10 +10-L) мкм, где L - число полных и неполных метров измеренных уровней;

  • - рабочий эталон 3-го разряда единицы температуры по ГОСТ 8.558-2009, термометр

цифровой малогабаритный типа ТЦМ 9410 Ex/M1 в комплекте с термопреобразователем ТТЦ 01 (и) -180, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 32156-06, диапазон измерений от минус 50 °С до плюс 200  °С, цена деления 0,1  °С, пределы абсолютной погрешности

Д = ±(0,05+0,0005- |t|+0,1) °С, где t - измеряемая температура, °С;

  • - рабочий эталон единицы плотности 1-го разряда по ГОСТ Р 8.024-2002, плотномер лабораторный автоматический типа ВИП2-МР, регистрационный номер 32156-06, диапазон измерений плотности от 500 до 1600 кг/м3, пределы абсолютной погрешности Д = ±0,1 кг/м3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки на носится на свидетельство о поверке или в соответствующий раздел паспорта на систему, либо на систему.

Сведения о методиках (методах) измерений

изложены в документе «МЦКЛ.0274М-2014. Масса нефтепродуктов. Методика измерений с использованием системы измерений массы нефтепродуктов VEEDER-ROOT», и в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к системам измерений массы нефтепродуктов в резервуарах VEEDER-ROOT

Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Росстандарта от 29.12.2018 № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм

ГОСТ 8.477-82. ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.024-2002. ГСИ. Государственная поверочная схема для средств измерений плотности

ГОСТ Р 8.595-2004. ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Техническая документация изготовителя

Изготовитель

Veeder-Root Company, США

Адрес: 2709 Rout 764, Duncansville, PA, 16635, USA

Телефон: 814 695 4476

Факс: 814 695 7605

Web-сайт: www.veeder.com

Заявитель

Представительство компании «Ти-Джи-Эй Индастриз Лимитед»

«TGA Industries Limited»

ИНН 9909302830

Адрес: 125167, г. Москва, Ленинградский проспект, д. 37, корп. 9

Телефон (факс): +7 (495) 664 7550

E-mail: info@gilbarco.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

«29» июня 2020 г.

1

Здесь и далее знаки Х обозначают варианты исполнений контроллеров и зондов согласно документации изготовителя.




Приказ Росстандарта №1108 от 29.06.2020, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 июня 2020 г.                                               ..    1108

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 55811/1 «Системы измерений массы нефтепродуктов VEEDER-ROOT» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями представительства «Ти-Джи-Эй Индастриз Лимитед» от 23 марта 2020 г. № 178 и № 179, приказываю:

  • 1. Внести изменения в описание типа на системы измерений массы нефтепродуктов VEEDER-ROOT, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 59162-14, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Установить методику поверки по документу МЦКЛ.0154.МП «ГСИ. Системы измерений массы нефтепродуктов VEEDER-ROOT. Методика поверки» с изменением № 2, утвержденному ЗАО КИП «МЦЭ» 19 марта 2020 г., и распространить действие документа на системы измерений массы нефтепродуктов VEEDER-ROOT, находящиеся в эксплуатации.

  • 3. Переоформить свидетельство об утверждении типа № 55811/1 «Системы измерений массы нефтепродуктов VEEDER-ROOT», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59162-14, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

(---------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЬтГЧ О Ct-PUMvIKAIL

Сертификат: 00E1036E1B07E0FB80EA118900BCB6O090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до oi5.ll.2020




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
