ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений массы нефтепродуктов VEEDER-ROOT

Системы измерений массы нефтепродуктов VEEDER-ROOT (далее - система VEEDER-ROOT или система) предназначены для непрерывных измерений уровня, температуры и плотности нефтепродуктов, уровня подтоварной воды в резервуарах автозаправочных станций (далее - АЗС) и нефтебаз, вычислений объёма и массы нефтепродуктов при хранении, отпущенных и полученных в резервуары АЗС и нефтебаз, а также для индикации утечек нефтепродуктов из резервуаров.

В системах реализован косвенный метод статических измерений массы светлых нефтепродуктов по ГОСТ Р 8.595-2004. В соответствии с ГОСТ Р 8.596-2002 системы относятся к типу ИС-2.

Системы состоят из каналов измерений количества нефтепродуктов, число которых равно числу резервуаров на объекте (АЗС или нефтебаза), а также блоков индикации утечек нефтепродуктов.

Каждый из каналов измерений количества нефтепродуктов состоит из следующих функциональных элементов (рисунок 1):

- магнитострикционный зонд уровнемера модели 8462, 8463 и Mag plus 1 Mag-FLEX (далее - зонд 8462, 8463 и Mag plus 1 Mag-FLEX соответственно) с закрепленными на стержне зонда пятью термисторными измерительными преобразователями температуры и электронным преобразователем измеренных сигналов в цифровые значения уровня и температуры;

- устройство для определения плотности нефтепродукта (далее - плотномер, показан на рисунке 2), плотномером комплектуются только зонды 8463;

- контроллеры моделей TLS-450X¹, TLS-350X, TLS-50, TLS4X и TLS-2X, показаны на рисунках 4 - 8 (далее - контроллеры TLS-450X, TLS-350X, TLS-300X, TLS-50, TLS4X и TLS-2X соответственно).

Зонды 8462 и 8463 (рисунок 2) устанавливаются в горизонтальные цилиндрические резервуары и резервуары других типов с базовой высотой до 3,6 м. Зонды Mag Plus 1 Mag-FLEX (рисунок 3) предназначены для установки в резервуары с базовой высотой до 15,0 м.

В верхней части зонда имеется магнитострикционный преобразователь с излучателем и приемником. Вниз отходит стержень из нержавеющей стали с расположенными на нем двумя поплавками (верхний - для измерений уровня нефтепродуктов, нижний - для измерений уровня подтоварной воды). Внутри стержня проходит магнитопровод, состоящий из алюминиево-магниевого стержня специального профиля и струны из железо-никелевого сплава. Зонд Mag Plus 1 Mag-FLEX имеет гибкое исполнение. В поплавках находятся кольцевые магниты. Электромагнитная волна, пришедшая от магнитострикционного преобразователя-излучателя, взаимодействует с полем магнитов и возбуждает в струне акустический сигнал, распространяющийся по струне вверх и вниз. Сигнал, распространяющийся вверх, регистрируется и обрабатывается в магнитострикционном преобразователе-приёмнике (при этом значение сигнала пропорционально уровню жидкости) и передается в контроллер по интерфейсу. Контроллер подключается к компьютеру по интерфейсу RS232, RS485, USB, IFSF и / или TCP\IP.

Имеется три вида поплавков для разных групп нефтепродуктов (бензины, дизельное топливо и СУГ). Измерительные преобразователи температуры (термисторы), закреплённые равномерно в пяти точках по длине стержня зонда вырабатывают сигналы, соответствующие температуре жидкости. В электронном преобразователе зонда формируются сигналы в цифровом формате, соответствующие значениям уровней и температуры, а также плотности нефтепродукта при использовании зонда с плотномером.

Плотномер состоит из корпуса и поплавка. Корпус прикреплён к поплавку воды. Корпус может свободно двигаться на стержне зонда, поплавок - находится внутри корпуса и может перемещаться. При этом его перемещение зависит от плотности нефтепродукта. Плотномер устанавливается на стержне зонда в зоне нижнего уровня нефтепродукта над поплавком для измерения уровня подтоварной воды.

Если зонд, установленный в резервуаре, не имеет плотномера, то плотность нефтепродукта определяется в лаборатории в соответствии с Р 50.2.075-2010 и Р 50.2.076-2010 на пробе, отобранной из резервуара в соответствии с требованиями ГОСТ 2517-85, и результаты измерений плотности вводятся в контроллер с его панели.

К контроллеру можно подключать одновременно до 32 зондов. Также возможно подключение к контроллеру до 64 датчиков утечки.

Система имеет возможность автоматически вычислять массу светлых нефтепродуктов в резервуаре и объём нефтепродуктов при рабочей температуре, а также объём приведенный к 20 ^оС или к 15 ^оС. Эти возможности системы реализуются только при комплектации зондами модели 8463 и контроллерами TLS-2X, TLS4X и TLS-450X.

Зонд:

-датчики уровня;

• - преобразователь температуры;

• - вторичный электронный преобразователь.

  Контроллер с ПО

  Персональный




  Устройство определения плотности I

  I

  I I I

  I I I

  I I I

  I I

  Индикаторы утечки

Пунктиром обозначены опциональные блоки и устройства.

Рисунок 1 - Блок-схема системы измерений массы нефтепродуктов в резервуарах VEEDER-ROOT для одного резервуара

Уровнемер позволяет обнаружить утечку нефтепродуктов из резервуаров при расходе на резервуар 0,378 л/ч или 0,756 л/ч.

Для обнаружения утечек возможна также комплектация системы следующими моделями индикаторов утечки:

• - Mag Sump Sensor 857060-XXX (индикация наличия нефтепродуктов в земле, приямках или межстенном пространстве резервуаров).

• - Discriminating Pan and Sump Sensor 794380-3XX (индикация утечки жидкости в шахте резервуара, поддоне ТРК и выявление пролива НП на датчик).

• - Containtment sump sensor 794380-2XX (индикация жидкости в индикационных колодцах межстенного пространства резервуара).

• - Twin wall piping sensor 794380-4XX (индикация жидкости в межстенном пространстве трубопровода).

• - Solid-State Discriminating Sensor for Fiberglass Tanks 794360-343 (индикация наличия жидкости в межстенном пространстве резервуара).

- Liquid sensor with header tank 711-002-1000 (бачок под тосол для регистрации нарушения целостности межстенного пространства резервуара).

- Solid - State discriminating interstitial sensor for dry intenstice tanks 794360-343 (индикация наличия жидкости в межстенном пространстве резервуаров).

- MicroSensor 794360-344 (индикация наличия жидкости в межстенном пространстве резервуаров).

- Groundwater Sensor 794380-62X (индикация наличия топлива в грунтовых водах)

- Vapor Sensor 794390-7XX (индикация наличия паров нефтепродуктов в приямках или межстенном пространстве резервуаров).

Метрологические характеристики индикаторов утечки не нормируются.

Вся информация о функционировании системы, результатах измерений и индикации утечек выводится на дисплей контроллера, компьютера и принтер.

В минимальную базовую комплектацию систем входят зонд, контроллер. Пломбировки компонентов систем от несанкционированного доступа не требуется.

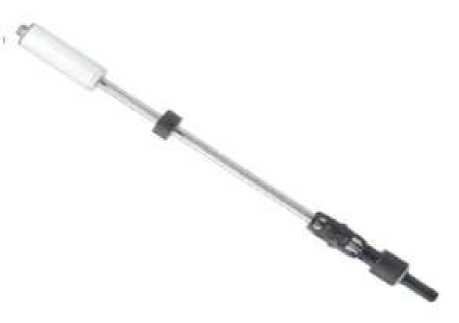

Рисунок 2 - Зонд 8463Х с плотномером

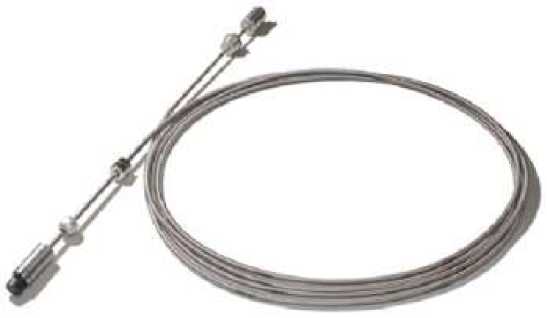

Рисунок 3 - Зонд Mag plus 1 Mag-FLEX

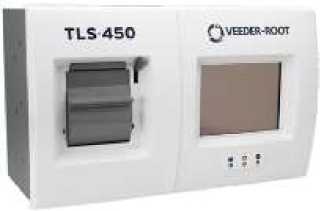

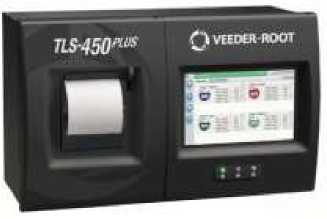

Рисунок 4 - Контроллер TLS-450X

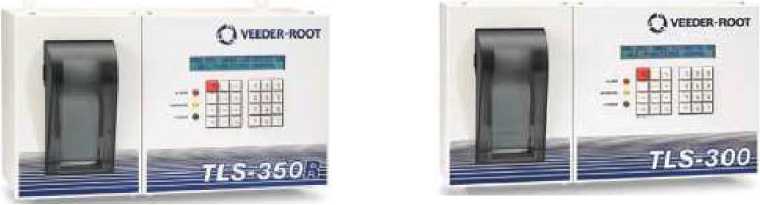

Рисунок 6 - Контроллер

TLS-300X

Рисунок 7 - Контроллер

TLS4X

Рисунок 8 - Контроллер

TLS-2X

Встроенное прикладное программное обеспечение (ПО) разработано специально для решения задач непрерывного преобразования значений измеряемых параметров - уровня нефтепродукта и подтоварной воды, температуры и плотности нефтепродукта в электрические выходные сигналы. ПО устанавливается изготовителем в контроллер системы и позволяет выполнять следующие функции:

- вычислять массу нефтепродукта в резервуарах косвенным методом статических измерений и объём нефтепродукта при рабочей температуре, а также объём, приведенный к 20 ^оС или к 15 ^оС;

- выполнять сверку остатков в целях обнаружения не идентифицированных потерь;

- формировать отчеты по приёмке и отпуску нефтепродуктов;

- формировать журнал событий;

- обнаруживать утечки жидкости из резервуаров;

- формировать сменные отчеты и балансы;

- вырабатывать сигналы тревоги.

Влияние ПО учтено при нормировании метрологических характеристик системы.

Идентификационные данные ПО приведены в таблицах 1.1 и 1.2.

Программное обеспечение не может быть модифировано потребителем.

Системы VEEDER-ROOT имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную системой паролей.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1.1

Таблица 1.2

Метрологические и технические характеристики

Таблица 1.3 - Метрологические характеристики

Продолжение таблицы 1.3

Таблица 1.4 - Основные технические характеристики

наносится на титульные листы эксплуатационной документации (руководство по эксплуатации системы) типографским способом и наклейкой на боковую поверхность корпуса контроллера.

Таблица 2 - Комплектность средства измерений

осуществляется по документу МЦКЛ.0154.МП с изменением № 1 «Системы измерений массы нефтепродуктов VEEDER-ROOT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 16.04.2018 г.

Основные средства поверки:

• - установка поверочная уровнемерная с диапазоном измерений от 10 до 15000 мм и пределами допускаемой погрешности ±0,3 мм;

• - рулетка измерительная металлическая с лотом 2 класса точности по ГОСТ 7502-98, длина измерительной ленты в зависимости от базовой высоты резервуара, ц.д. 1 мм, пределы допускаемой абсолютной погрешности Д = ±0,3+0,15•(L-l) мм, где L - уровень в м;

• - термометр цифровой малогабаритный типа ТЦМ 9410 Ex/M1 в комплекте с термопреобразователем ТТЦ 01 (и) -180, регистрационный номер в Федеральном информационном фонде 32156-06, диапазон измерений, °С, от минус 50 до плюс 200, цена деления 0,1 °С, пределы абсолютной погрешности Д = ±(0,05+0,0005-|t|+0,1) °С, где t - измеряемая температура, °С;

• - плотномер лабораторный автоматический типа ВИП2-МР, регистрационный номер в Федеральном информационном фонде 32156-06, диапазон измерений плотности от 500 до 1600 кг/м³, пределы абсолютной погрешности Д = ±0,1 кг/м³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки на носится на свидетельство о поверке или в соответствующий раздел паспорта на систему, либо на систему.

изложены в документе «МЦКЛ.0274М-2014. Масса нефтепродуктов. Методика измерений с использованием системы измерений массы нефтепродуктов VEEDER-ROOT», и в эксплуатационном документе «Системы измерений массы нефтепродуктов VEEDER-ROOT. Руководство по эксплуатации».

ГОСТ 8.477-82. ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.024-2002. ГСИ. Государственная поверочная схема для средств измерений плотности

ГОСТ Р 8.595-2004. ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Техническая документация изготовителя

Veeder-Root Company, США

Адрес: 2709 Rout 764, Duncansville, PA, 16635, USA

Телефон: 814 695 4476 Fax: 814 695 7605

Web-сайт: www.veeder.com

Представительство компании «Ти-Джи-Эй Индастриз Лимитед»

(«Гилбарко Видер-Рут СНГ и Монголия»)

ИНН 9909302830

Адрес: 125167, г. Москва, Ленинградский проспект, д. 37, корп. 9

Телефон (факс): +7 (495) 664-75-50

E-mail: info@gilbarco.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

¹

Здесь и далее знаки Х обозначают варианты исполнений контроллеров и зондов согласно документации изготовителя.

²

Здесь L - число полных метров измеряемого уровня нефтепродуктов.
