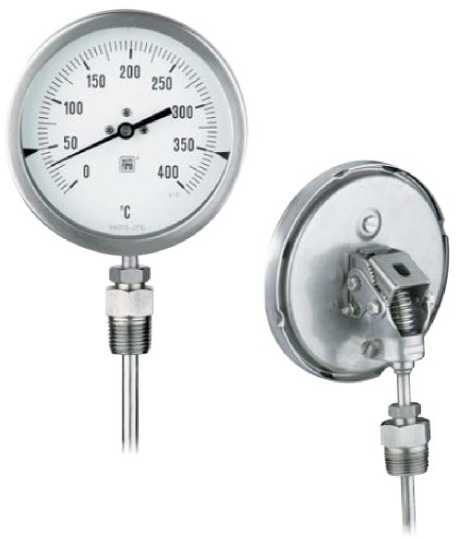

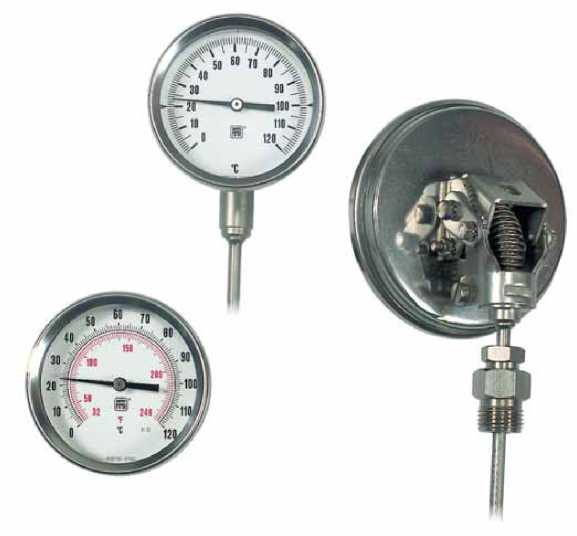

Термометр биметаллический 1 2 3 4 5 6 7 8

1. Модель

ТВ7

Стандартная модель

ТВ8

Стандартная модель и взрывозащищенные исполнения

2. Тип монтажного присоединения корпус-штуцер

1

Радиальный монтаж (тыльное-нижнее крепление)

4

Осевой монтаж (тыльное крепление)

9

Монтаж под любым углом (крепление с поворотным механизмом)

3. Тип монтажного присоединения

0

Без резьбового присоединения (только для TB7)

3

Фиксированный штуцер

5

Штуцер со стяжной гайкой

7

Скользящий штуцер со стяжной гайкой

8

Муфта со стяжной гайкой

9

Скользящая муфта со стяжной гайкой

4. Диаметр корпуса, мм

С

63 (только для TB7)

D

80 (только для TB7)

E

100

F

125

G

150 (только для TB8)

5. Диапазон показаний, °С

6. Присоединение к процессу

21М

Тип резьбы G 1/4 класс точности А, шестигранник 17 мм, высота резьбы 12 мм (только для TB7)

41М

Тип резьбы G 1/2 класс точности А, шестигранник 22 мм, высота резьбы 14, 16,17 мм

43М

Тип резьбы 1/2 - 14 NPT, шестигранник 22 мм, высота резьбы 14, 17 мм

51М

Тип резьбы G 3/4 класс точности А, диаметр 27 мм, высота резьбы 14, 16 мм (только для TB8)

53М

Тип резьбы 3/4 - 14 NPT, шестигранник 27 мм, высота резьбы 17 мм (только для TB8)

43F

Тип резьбы 1/2 - 14 NPT, шестигранник 24 мм, высота резьбы 18 мм (только для TB8)

53F

Тип резьбы 3/4 - 14 NPT, шестигранник 32 мм, высота резьбы 18 мм (только для TB8)

41F

Тип резьбы G 1/2 класс точности А, шестигранник 24 мм, высота резьбы 16 мм (только для TB8)

51F

Тип резьбы G 3/4 класс точности А, шестигранник 30 мм, высота резьбы 16 мм (только для TB8)

7. Диаметр колбы, мм

4

6 (только для TB7)

5

8 (только для TB7)

6

6 (только для TB8)

7

6,4 (только для TB8)

8

8 (только для TB8)

9

9,6 (только для TB8)

8. Опции⁽¹⁾ только для TB8

G02

Взрывозащищенное (без заполнения), маркировка взрывозащиты II Gb c T*, III Db c T*°C, Ta от -20 до +60 °C, IP55

GK2

Взрывозащищенное, (заполнение силиконовым маслом R11), маркировка взрывозащиты II Gb c T*, III Db c T*°C, Ta от -20 до +60 °C, IP67

GK0

Взрывозащищенное (заполнение глицерином R10), маркировка взрывозащиты

II Gb c T*, III Db c T*°C, Ta от 0 до +60 °C, IP 67

GD5

Взрывозащищенное (вентилируемый корпус ECV), маркировка взрывозащиты II Gb c T*, III Db c T*°C (вентилируемый корпус ECV), Ta от -53 до +60 °C, IP65

GK6

Взрывозащищенное (заполнение специальным силиконовым маслом S60), маркировка взрывозащиты II Gb c T*, III Db c T*°C), Ta от -60 до +60 °C, IP67

R10

Заполнение глицерином, IP67, Ta от 0 до +65°C

R11

Заполнение силиконовым маслом, IP67, Ta от -20 до + 65°C

ECV

Вентилируемый корпус, IP 65, Ta от -53 до +65 °C

E65

Степень защиты IP 65

S60

Заполнение специальным силиконовым маслом, IP 67, Ta от -60 до +65 °C

C40

Корпус и кольцо из нерж. стали AISI 316

T32

Безопасное двухслойное стекло

T01

Тропическое исполнение

Примечание:

⁽¹⁾ Та - температура окружающей среды, °С

Диапазон показаний температуры (шкала),

°С

Диапазон измерений

температуры ⁽¹⁾, °С

Цена деления

шкалы⁽³⁾, °С

Пределы допускаемой абсолютной погрешности⁽²⁾ °С (класс точности 2)⁽⁴⁾

от -20 до +40

от -10 до +30

0,5

±2,0

от -20 до +60

от -10 до +50

1

±2,0

от-20 до +120

от -10 до +110

2

±4,0

от 0 до +60

от +10 до +50

0,5

±2,0

от 0 до +80

от +10 до +70

1

±2,0

от 0 до +100

от +10 до +90

1

±2,0

от 0 до +120

от +10 до +110

1

±4,0

от 0 до +160

от +20 до +140

2

±4,0

от 0 до +200

от +20 до +180

2

±4,0

от 0 до +300

от +30 до +270

2

±10,0

от 0 до +400

от +50 до +350

5

±10,0

от 0 до +500

от +50 до +450

5

±10,0

Примечания:

• ⁽¹⁾ - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений не менее 60 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице.

• ⁽²⁾ - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

• ⁽³⁾ - Конкретные значения погрешности и цены деления шкалы приведены в паспорте на термометры.

• ⁽⁴⁾ - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра.

Диапазон показаний температуры (шкала),

°С

Диапазон измерений температуры ⁽¹⁾, °С

Цена деления

шкалы⁽³⁾, °С

Пределы допускаемой абсолютной погрешности⁽²⁾ °С (класс точности 1)⁽⁴⁾

от -50 до +50

от -40 до +40

1

±1,0

от -50 до +110

от -40 до +100

2

±2,0

от -50 до +150

от -40 до +140

2

±2,0

от -50 до +350

от 0 до +300

5

±5,0

от -40 до +40

от -30 до +30

1

±1,0

от -40 до +60

от -30 до +50

1

±1,0

от -30 до +50

от -20 до +40

1

±1,0

от -30 до +70

от -20 до +60

1

±1,0

от -20 до +40

от -10 до +30

0,5

±1,0

от -20 до +60

от -10 до +50

1

±1,0

от -20 до +120

от -10 до +110

2

±2,0

от 0 до +60

от +10 до +50

0,5

±1,0

Диапазон показаний температуры (шкала),

°С

Диапазон измерений температуры ⁽¹⁾, °С

Цена деления

шкалы⁽³⁾, °С

Пределы допускаемой абсолютной погрешности⁽²⁾ °С (класс точности 1)⁽⁴⁾

от 0 до +80

от +10 до +70

1

±1,0

от 0 до +100

от +10 до +90

1

±1,0

от 0 до +120

от +10 до +110

1

±2,0

от 0 до 160

от +20 до +140

2

±2,0

от 0 до +200

от +20 до +180

2

±2,0

от 0 до +300

от +30 до +270

2

±5,0

от 0 до +400

от +50 до +350

5

±5,0

от 0 до +500

от +50 до +450

5

±5,0

от 0 до +600

от +100 до +500

10

±10,0

Примечания:

• ⁽¹⁾ - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений не менее 60 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице.

• ⁽²⁾ - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

• ⁽³⁾ - Конкретные значения погрешности и цены деления шкалы приведены в паспорте на термометры.

• ⁽⁴⁾ - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра.

Наименование характеристики

Значение

Диаметр корпуса⁽¹⁾, мм

- для ТВ7

63; 80; 100; 125

- для TB8

100; 125; 150

Диаметр термобаллона⁽¹⁾, мм:

- для TB7

6; 8;

- для TB8

6; 6,4; 8; 9,6

Длина термобаллона⁽¹⁾, мм:

- для TB7

от 100 до 250

- для TB8

от 100 до 900

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- ТВ7 стандартная модель

от -25 до +65

- ТВ8 стандартная модель

от -20 до +65

- ТВ8 с опциями:

- G02 (без заполнения)

от -20 до +60

- GK2 (без заполнения / силиконовое масло R11)

от -20 до +60

- GK0 (заполнение глицерином R10)

от 0 до +60

- GD5(вентилируемый корпус ECV)

от -53 до +60

- GK6 (заполнение специальным силиконовым

маслом S60)

от -60 до +60

- R10 (заполнение глицерином )

от 0 до +65

- R11 (заполнение силиконом )

от -20 до +65

- ECV (вентилируемый корпус)

от -53 до +65

Наименование характеристики

Значение

- S60 (заполнение специальным силиконовым маслом)

- относительная влажность воздуха, %

от -60 до +65 до 98

Средний срок службы, лет, не менее

8

Средняя наработка до отказа, ч

80000

⁽¹⁾ - Конкретные значения диаметра корпуса и термобаллона, длины термобаллона приведены в паспорте на термометры.

Наименование

Количество

Примечание

Термометр

1 шт.

модель и исполнение в соответствии с заказом

Паспорт (на русском языке)

1 экз.

-

Методика поверки МП 61104-15

1 экз.

допускается 1 экз. на партию термометров при поставке в один адрес

Примечание: по дополнительному заказу поставляются защитные гильзы и монтажные приспособления.
