ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «11» октября 2022 г. № 2544

Сведения об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2022 г. № 2544

Регистрационный № 52437-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры ультразвуковые CM44x/CUS71D

Уровнемеры ультразвуковые CM44x/CUS71D предназначены для измерений уровня осадка в жидкости (воде).

Принцип действия основан на измерении времени прохождения ультразвукового сигнала в рабочей среде до дна резервуара и обратно, и вычислении уровня осадка. Встроенный в корпус датчика пьезоэлемент при подаче электрического напряжения генерирует ультразвуковые сигналы с частотой 657 кГц. Уровень раздела фиксируется по скачкообразному возрастанию интенсивности отраженного луча при изменении концентрации взвеси.

Скорость распространения звука определяется физическими свойствами среды и зависит от температуры, а также изменения свойств слоёв жидкости (содержания в них взвесей).

Уровнемер ультразвуковой CM44х/CUS71D состоит из контроллера CM44х и датчика уровня ультразвукового CUS71D.

Контроллер СМ44х рассчитан для подключения от одного до восьми датчиков уровня и имеет исполнения СМ442; СМ444; СМ448.

Датчик уровня CUS71D имеет два исполнения, одно из которых со щеткой-очистителем, для предотвращения образования плёнки на рабочей плоскости, так как датчик располагается в воде.

Результаты измерений от каждого датчика уровня CUS71D выводятся на дисплей контроллера в графическом или цифровом виде и передаются виде аналоговых сигналов в систему управления верхнего уровня.

а) б) в)

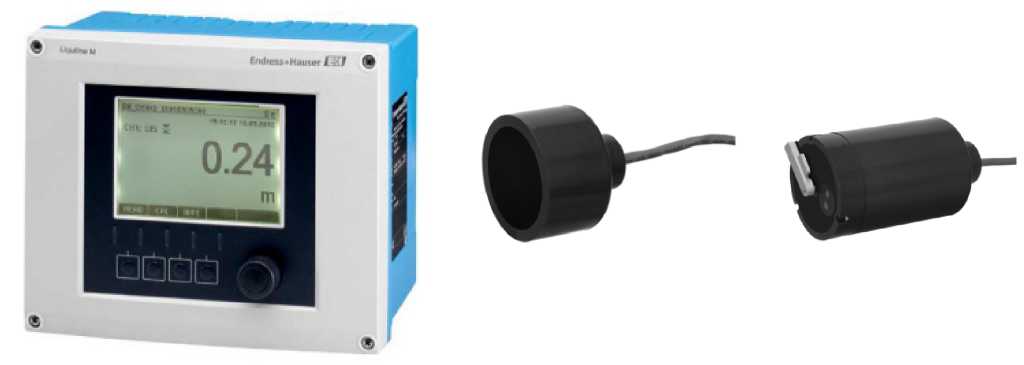

Рисунок 1 - Уровнемеры ультразвуковые CM44x/CUS71D: а) контроллер СМ44х, б) стандартный датчик уровня CUS71D, в) датчик со щёткой-очистителем CUS71D.

Программное обеспечение уровнемеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, записанным во встроенной программе (firmware).

Наименование ПО имеет структуру X.Y.Z, где:

Х - идентификационный номер firmware;

Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность контроллера (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.

Firmware не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису. Уровень защиты программного обеспечения уровнемеров ультразвуковых CM44x/CUS71D от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.

Таблица 1 - Идентификационные данные, программного обеспечения

Лист № 3

Всего листов 5 Метрологические и технические характеристики

Таблица 2- Метрологические и технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку фотохимическим способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Методика измерений приведена в Руководстве по эксплуатации.

ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний»;

ГОСТ 8.477-82 «Государственная поверочная схема для средств измерений уровня жидкости»;

Техническая документация фирмы «Endress+Hauser Conducta GmbH+Co. KG», Германия.

«Endress+Hauser Conducta GmbH+Co.KG», Германия

Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany

Тел.: +49 7156 20 90

E-mail: info.pcc@endress.com

Производственные площадки:

«Endress+Hauser Conducta GmbH+Co.KG», Германия

Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany

Тел.: +49 7156 20 90

«Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd.», Китай

Адрес: No. 31 Jiang Tian Li Lu Suzhou Industrial Park 215026, China Тел.: +86 512 6258 9010

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ГЦИ СИ ФБУ «Ростест-Москва») ИНН 7727061249

Адрес: 117418, Москва, Нахимовский пр., д. 31

Тел.: +7 (495) 544 00 00

Уникальный номер записи в реестре аккредитованных лиц № 30010-10.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 октября 2022 г.

Москва

О внесении изменений в сведения об утверяеденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  за собой.

  хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

• 4. Контроль за испол

  Заместитель Руководителя

  Е.Р.Лазаренко

Сертификат: O29D1O9BOOOBAE27A64C995DD0O6O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

\______________
