УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» марта 2023 г. № 494
Лист № 1 Регистрационный № 37751-08 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Миллитесламетры Ш1-15У
Назначение средства измеренийМиллитесламетры Ш1-15У (далее по тексту - миллитесламетры), предназначены для измерений:
-
- магнитной индукции постоянного магнитного поля;
-
- среднеквадратичного значения магнитной индукции переменного магнитного поля независимо от его формы;
-
- амплитудного значения магнитной индукции переменного магнитного поля;
-
- амплитудного значения магнитной индукции импульсного магнитного поля
и, кроме того, обеспечивают наблюдение формы переменного или импульсного магнитного поля при подключении внешнего прибора (например, осциллографа) к аналоговому выходу электронного блока миллитесламетра.
Описание средства измеренийПринцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла.
Миллитесламетры состоят из электронного блока, измерительных зондов двух типов («М» и «С») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.
Электронный блок предназначен для формирования управляющего тока преобразователя Холла, обработки информационных сигналов преобразователя Холла и представления результатов измерений в цифровом виде на жидкокристаллическом индикаторе. Кроме того электронный блок имеет аналоговый выход для наблюдения формы исследуемого переменного или импульсного магнитного поля.
Измерительные зонды типа «М» («М» и «М1») предназначены для измерений магнитной индукции в зазорах магнитных систем либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть плоской формы. Магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части измерительного зонда «М» или «М1».
Измерительные зонды типа «С» («С», «С1» и «С2») предназначены для измерений магнитной индукции в катушках и соленоидах либо на поверхности постоянных магнитов (ферромагнитных деталей) и имеют рабочую часть цилиндрической формы. Магниточувствительная ось преобразователя Холла совпадает с продольной осью рабочей части измерительного зонда «С», «С1» или «С2».
Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного металла.
Блок питания, работающий от сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 1) Гц, предназначен для питания миллителаметров. В качестве встроенного источника питания используются батареи типа «Крона» (1604А или аналогичные).
В зависимости от измеряемых величин и диапазонов их измерений миллитесламетры изготавливаются в семи исполнениях: Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03, Ш1-15У-04, Ш1-15У-05, Ш1-15У-06.
Миллитесламетры представляют собой носимые приборы, эксплуатируемые в помещениях и в полевых условиях.

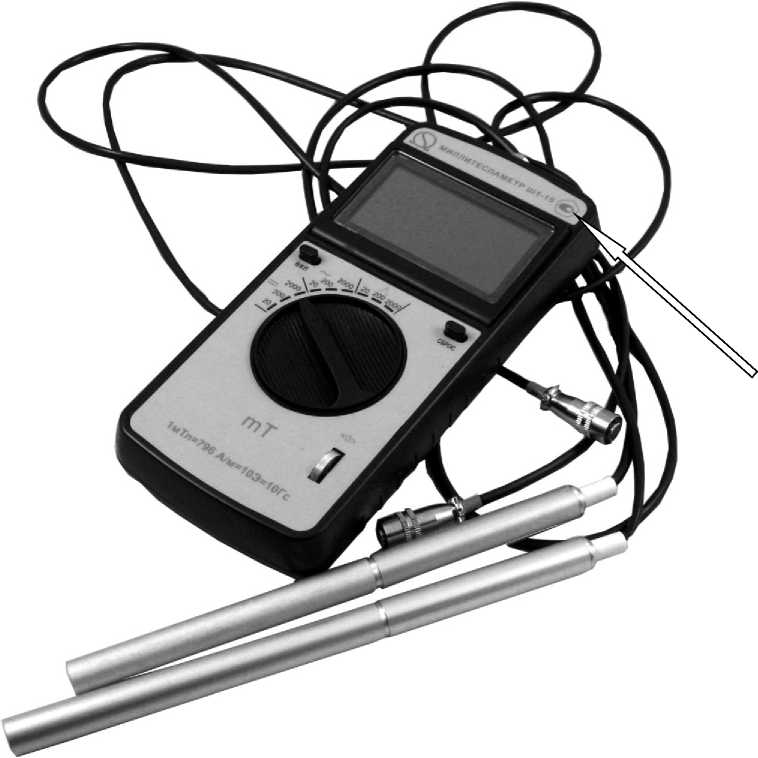

Внешний вид миллитесламетра приведен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака об утверждени и типа
Рисунок 1
Рисунок 2

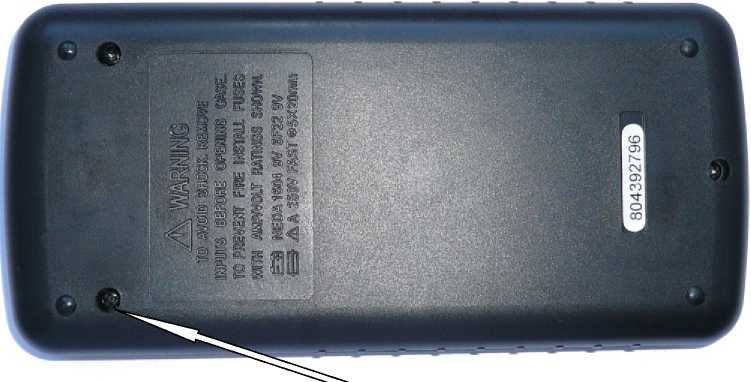

Место пломбировки от несанкционированного доступа
Метрологические и технические характеристикиМетрологические и технические характеристики миллитесламетров приведены в таблице 1.
Таблица 1
|
Диапазон измерений магнитной индукции постоянного, среднеквадратичного и амплитудного значения импульсного магнитного поля, мТл, для исполнений: | ||
|
- Ш1-15У (на пределах измерений 20, 200 и 2000 мТл), |
от 0,1 до 1999 | |
|
- Ш1-15У-01 (на пределах измерений 2, 20 и 200 мТл), |
от 0,01 до 199,9 | |
|
- Ш1-15У-06 (на пределах измерений 20, 200 и 600 мкТл), |
от 0,1 до 600 мкТл | |
|
- Ш1-15У-02 (на пределах измерений 200 мТл, 2000 мТл, 20 Тл) |
от 1 до 1999 | |
|
диапазон индикации значений (Ш1-15У-02) |
от 2,0 до 19,99 Тл | |
|
Диапазон измерений магнитной индукции постоянного магнитного поля, мТл, для исполнений: | ||
|
- Ш1-15У-03 (на пределах измерений 20, 200 и 2000 мТл), |
от 0,1 до 1999 | |
|
- Ш1-15У-04 (на пределах измерений 2, 20 и 200 мТл), |
от 0,01 до 199,9 | |
|
- Ш1-15У-05 (на пределах измерений 20, 200 и 600 мкТл) |
от 0,1 до 600 мкТл | |
|
Рабочий диапазон частот переменного магнитного поля, Гц: | ||
|
- при измерении амплитудного значения магнитной индукции, |
от 0,2 до 10000 | |
|
- при измерении среднеквадратичного значения магнитной индукции |
от 20 до 10000 | |
|
Длительность фронта импульса при измерении амплитудного значения магнитной индукции импульсного магнитного поля по уровню 0,1-0,9, мс |
от 0,2 до 2000 | |
|
Пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля, % |
До = ±[2,0 + 0,1-(Вп/Ви-1)], (1) Где ВП - верхнее значение показаний на каждом пределе измерений миллитесламетра, мТл; ВИ - измеренное значение (показание миллителсметра), мТл | |
|
Пределы допускаемой относительной погрешности измерений среднеквадратичного значения магнитной индукции переменного магнитного поля, % | ||
|
- в диапазоне частот от 20 до 1000, |
ДоСр.кв =±[2,5 + 0,2 - (Вп/Ви -1)] (2) | |
|
- в диапазоне частот от 1000 до 10000 Гц |
Д’о„.„ =±^оф»|+5,0 - (f-1)] (3) Где До ср.кв - значение относительной погрешности измерений, рассчитанное по формуле (2), % f - числовое значение частоты переменного магнитного поля, выраженное в кГц | |
|
Пределы допускаемой относительной погрешности измерений среднеквадратичного значения магнитной индукции переменного магнитного поля, % | ||
|
- в диапазоне частот от 20 до 1000, |
Доа =±[5,0 + 0,5 - (Вп/Ви -1)] (4) | |
|
- в диапазоне частот от 1000 до 10000 Гц |
Д'о, = ± До,|+5,0 - (f-1)] (5) Где До а - значение относительной погрешности измерений, рассчитанное по формуле (4), % f - числовое значение частоты переменного или импульсного магнитного поля, выраженное в кГц | |
|
Напряжение на аналоговом выходе при верхних значениях не менее 1,0 и не более 1,4 показаний миллитесламетра на каждом пределе измерений, В | |
|
Напряжение питания, В: | |
|
- от встроенного источника питяния, |
от 7,8 до 10,0 |
|
- от сети переменного тока частотой (50 ± 1) Гц (выходное напряжение блока питания (9 ± 1) В) |
от 198 до 242 |
|
Ток, потребляемый от встроенного источника питания, мА, не более |
20 |
|
Мощность, потребляемая от сети, В^А, не более |
1 |
|
Время установления рабочего режима миллитесламетра, с, не более |
5 |
|
Продолжительность непрерывной работы, ч, не менее | |
|
- от встроенного источника питания (полностью заряженной батареи), |
8 |
|
- от сети переменного тока |
8 |
|
Габаритные размеры, мм, не более | |
|
- электронного блока (длина x ширина x высота) |
186 x 86 x 35 |
|
- измерительного зонда «С» (диаметр x длина) |
12 x 175 |
|
- измерительного зонда «М» (диаметр x длина) |
12 x 200 |
|
- измерительного зонда «С1» (диаметр x длина) |
12 x 175 |
|
- измерительного зонда «М1» (диаметр x длина) |
12 x 200 |
|
- измерительного зонда «С2» (диаметр x длина) |
11 x 30 |
|
- блока питания (длина x ширина x высота) |
110 x 90 x 60 |
|
Длина кабеля для подсоединения измерительного зонда к электронному блоку миллитесламетра, м, не менее |
1,5 |
|
Размеры рабочей части, мм, не более: | |
|
- измерительного зонда «С» (диаметр x длина) |
5 x 80 |
|
- измерительного зонда «М» (ширина x толщина x длина) |
6,0 x 1,5 x 110 |
|
- измерительного зонда «С1» (диаметр x длина) |
5 x 85 |
|
- измерительного зонда «М1» (ширина x толщина x длина) |
8 x 3 x 110 |
|
- измерительного зонда «С2» (диаметр x длина) |
11 x 25 |
|
Масса миллитесламетра, кг, не более, |
1 |
|
в то числе: | |
|
- блока электронного, |
0,4 |
|
- каждого измерительного зонда, |
0,008 |
|
- блока питания |
0,4 |
|
Средняя наработка на отказ, ч, не менее |
12500 |
|
Среднее время восстановления работоспособности, ч, не более |
4 |
|
Средний срок службы, лет, не менее |
5 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность воздуха, % |
до 90 при 25 °С |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Рабочие условия применения и предельные условия транспортирования |
Группа 3 по ГОСТ 22261 |
наносится в правом верхнем углу передней панели миллитесламетра Ш1-15У методом тампопечати.
Комплектность средства измеренийКомплектность миллитесламетров приведена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
АВНР.411175.001 - ** |
1 шт. |
|
Зонд измерительный «С» |
АВНР.411511.001 п |
1 шт. |
|
Зонд измерительный «С 1» |
АВНР.411511.003 2) |
1 шт. |
|
Зонд измерительный «М» |
АВНР.411511.002 1) |
1 шт. |
|
Зонд измерительный «М1» |
АВНР.411511.004 2) |
1 шт. |
|
Зонд измерительный «С2» |
АВНР.411511.005 3) |
1 шт. |
|
Футляр |
АВНР.411915.001 |
1 шт. |
|
Блок питания |
БПС 9-0,35 |
1 шт. |
|
Миллитесламетры Ш1-1У. Руководство по эксплуатации |
АВНР.411175.001 РЭ |
1 экз. |
|
Миллитесламетры Ш1-15У. Методика поверки |
АВНР.411175.011 МП |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. | |
|
Примечания
| ||
| ||
Миллитесламетры Ш1-15У. Руководство по эксплуатации. Раздел № 2.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие
«Омега Инжениринг» (ООО НПП «Омега Инжениринг»)
ИНН 7705608400
Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, стр. 1-А, ком. 26
Испытательный центрГосударственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гор. пос. Менделеево, Главный лабораторный корп.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс (495) 744-81-12
E-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-08.
