ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 Назначение средства измеренийДатчики - газоанализаторы стационарные ДГС ЭРИС-210. ДГС ЭРИС-230 (далее -датчики - газоанализаторы ДГС) предназначены для измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Описание средства измеренийПринцип действия датчиков-газоанализаторов ДГС - оптический, термокаталитический, электрохимический.
Датчики - газоанализаторы ДГС являются одноканальными стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющие следующие функции:
-
- измерение объемной доли или массовой концентрации горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов довзрывоопасных концентраций (ДВК) (по ГОСТ 12.1.005-88) и предельно допустимые концентрации (ПДК);
-
- выдачу унифицированного токового сигнала от 4 до 20 мА;
-
- выдачу ненормированного сигнала в мВ (только для выносного высокотемпературного сенсора НТ и исполнения ДГС-210-3 с термокаталитическим сенсором);
- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART и E-WIRE (цифровой, беспроводной протокол, для передачи данных об измеренных значениях в режиме реального времени. Передача данных осуществляется в кодированном виде, шифрованной 128 битным ключом Е-Key и динамическим кодом E-DKey) (опции оснащаются по заказу).
Конструктивно датчики - газоанализаторы ДГС состоят из корпуса, в который помещены сенсор (IR-инфракрасный, СТ-термокаталитический, ЕС-электрохимический, FR-инфракрасный на хладоны), переходная плата и плата преобразования. Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование измеряемого компонента, поправочные коэффициенты, диапазон измерения. Настройка датчика-газоанализатора ДГС после замены сенсора на идентичный не требуется.
Дополнительно (по заказу) датчики - газоанализаторы ДГС могут иметь реле АВАРИЯ, ПОРОГ1, ПОРОГ2, ПОРОГЗ (реле ПОРОГЗ доступно только для моделей, предназначенных для измерения аммиака), интерфейс HART, разъем для подключения HART коммуникатора, модуль беспроводной передачи (частота 2,4 ГГц по протоколу E-WIRE), модуль автономного питания, выносной чувствительный элемент (может быть установлен удаленно - до 30 метров от датчика), выносной термокаталитический чувствительный элемент (сенсор) НТ для применения в средах с температурой окружающего воздуха до плюс 150 °C.
Датчики-газоанализаторы ДГС ЭРИС-230 отличаются от ДГС ЭРИС-210 наличием цифрового дисплея и разновидностью светодиодной индикации состояния.
Датчики - газоанализаторы ДГС имеют по 3 исполнения, отличающиеся исполнением корпуса:
ДГС ЭРИС-210-1 оснащен модулем световой сигнализации в виде кольца, расположенного на лицевой панели и светодиодом состояния - в центре лицевой панели, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
ДГС ЭРИС-210-2 не имеет модуля световой сигнализации в виде кольца. Оснащен светодиодом состояния в центре лицевой панели, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
ДГС ЭРИС-210-3 выпускается в прямоугольном корпусе без индикации, корпус выполнен из окрашенного алюминия или пластика.
ДГС ЭРИС-230-1 оснащен модулем световой сигнализации в виде кольца, расположенного на лицевой панели, светодиодом состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
ДГС ЭРИС-230-2 не имеет модуля световой сигнализации в виде кольца. Оснащен четыремя светодиодами состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
ДГС ЭРИС-230-3 оснащен тремя светодиодами состояния и OLED графическим дисплеем, не имеет модуля световой сигнализации, выпускается в корпусе из нержавеющей стали или из окрашенного алюминия.
Выносные чувствительные элементы (кроме НТ) выпускаются в прямоугольном корпусе без индикации, корпус выполнен из окрашенного алюминия или пластика. Выносной чувствительный элемент НТ выпускается в стальном закругленном корпусе.
Цвета окрашиваемых корпусов определяются при заказе.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха датчики - газоанализаторы ДГС соответствуют исполнению ДЗ по ГОСТ Р 52931-2008.
Датчики - газоанализаторы ДГС могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.
Общий вид датчиков-газоанализаторов ДГС, выносного термокаталитического чувствительного элемента (сенсора) НТ, схемы пломбировки от несанкционированного доступа представлены на рисунках 1-8.

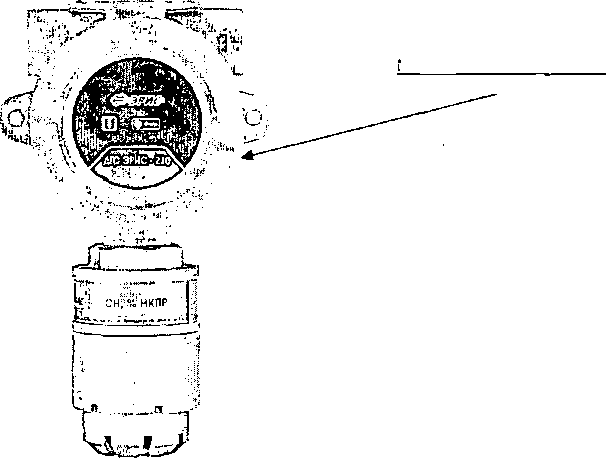

Рисунок 1 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-210-1 с указанием места пломбировки,
слева направо: исполнение с выносным чувствительным элементом, моноблочное исполнение
место пломбировки

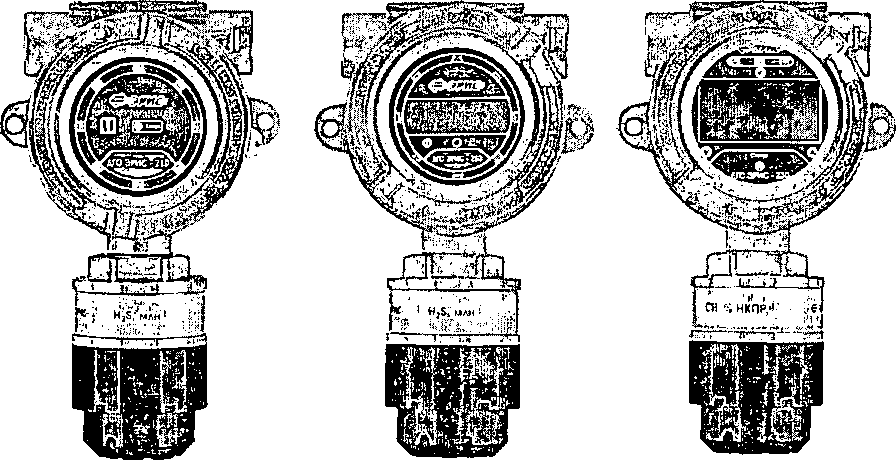

Рисунок 2 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-210-2 с указанием места пломбировки

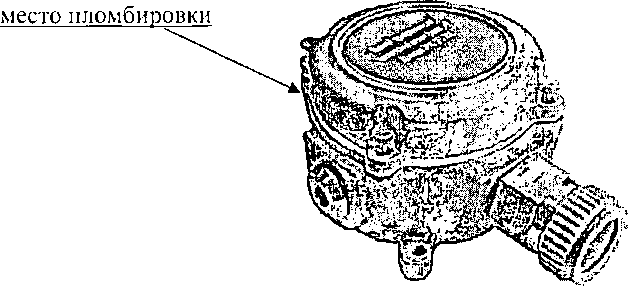

Рисунок 3 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-210-3 с указанием места пломбировки.
слева направо: в окрашенном закругленном алюминиевом корпусе и в прямоугольном окрашенном алюминиевом корпусе
место пломоировки
место пломбировки

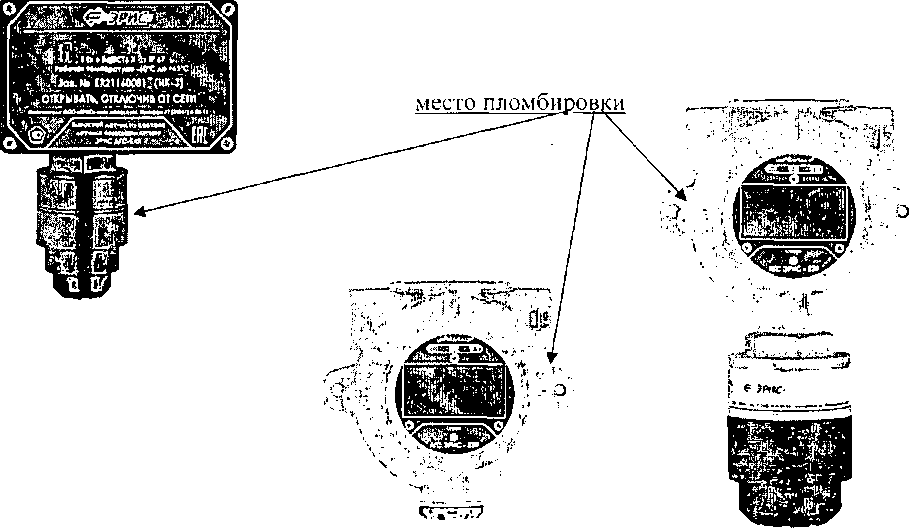

Рисунок 4 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-230-1 с указанием места пломбировки.
слева направо: исполнение с выносным чувствительным элементом, моноблочное исполнение
место пломбировки
и

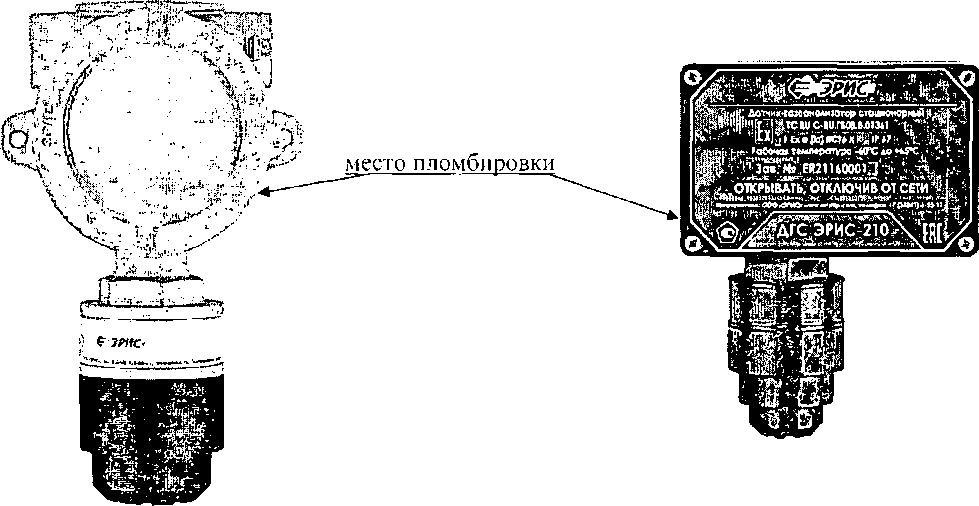

Рисунок 5 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-230-2 с указанием места пломбировки

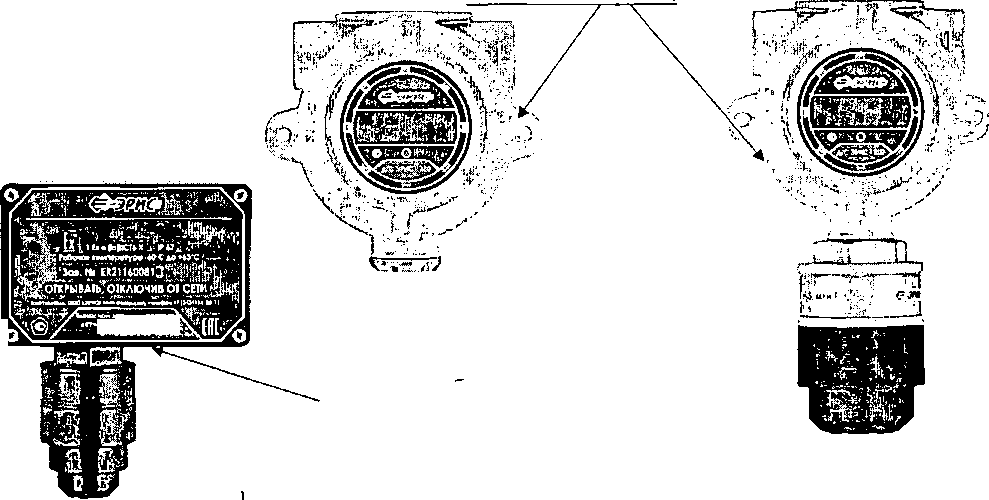

Рисунок 6 - Общий вид датчиков-газоанализаторов ДГС ЭРИС-230-3 с указанием места пломбировки.
слева направо: исполнение с выносным чувствительным элементом, моноблочное исполнение

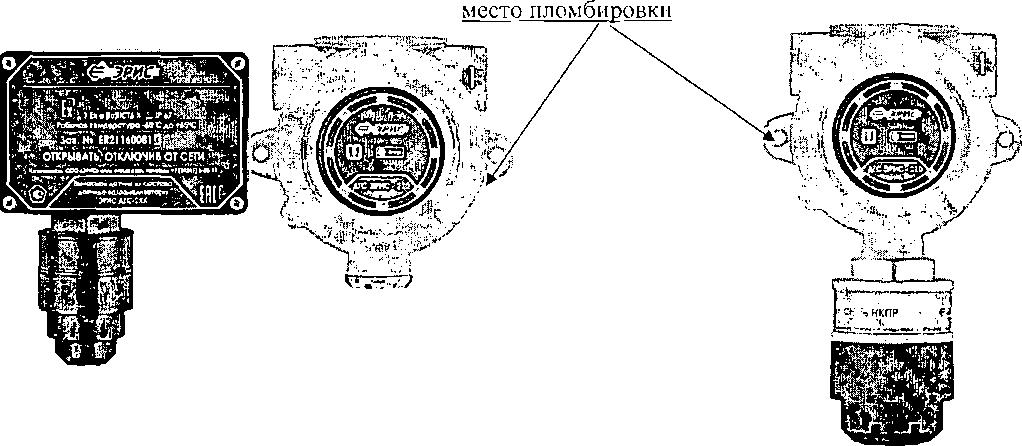

Рисунок 7 - Общий вид выносного термокаталитического чувствительного элемента (сенсора) НТ с указанием места пломбировки

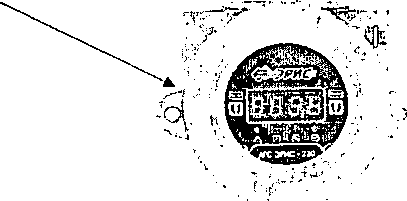

Рисунок 8 - Общий вид датчиков-газоанализаторов в корпусе из нержавеющей стали, слева направо: ДГС 210-1, ДГС 230-1, ДГС-230-3
Программное обеспечениеИдентификационные данные встроенного программного обеспечения газоанализаторов
ДГС указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DGS 210.bin |
DGS 230.bin |
|
Номер версии (идентификационный номер ПО), не ниже |
v. 1.00.513 |
v. 1.00.513 |
|
Цифровой идентификатор ПО |
- |
- |
Защита программного обеспечения датчиков-газоанализаторов ДГС от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Диапазоны измерений объемной доли определяемых компонентов и пределы допускаемой основной абсолютной погрешности датчиков-газоанализаторов ДГС с инфракрасным сенсором (IR)
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон показаний2 объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента3 |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
п Э |
4 |
5 |
|
Метан СН4 |
IR-CH4-100T |
от 0 до 4.4 % (от 0 до 100 % НКПР3) |
от 0 до 2.2 % включ. (от 0 до 50 % НКПР включ.) |
±0,132% (±3 % НКПР) |
|
св. 2.2 до 4.4 % (св. 50 до 100 % НКГ1Р) |
±(0.058-Х+0,004) % (±(0.062-Х-0.1) % НКПР)4 | |||
|
IR-C1-U-50T |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,132% (±3 % НКПР) | |
|
1R-CH4-100 |
от 0 до 4.4 % (от Одо 100% НКПР) |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0.22 % (±5 % НКПР) | |
|
Св. 2.2 до 4.4 % (св. 50 до 100% НКПР) |
±(0.02-Х+0.176) % (±(0.02Х+4) % НКПР)4 | |||
|
1R-CH4-50 |
от 0 до 2,2 % (от Одо 50% НКПР) |
от 0 до 2.2 % (от Одо 50% НКПР) |
±0,22% (±5 % НКПР) | |
|
IR-CH4-100% |
от 0 до 100 % |
от 0 до 100 % |
±10 % отн. | |
|
Этилен С2Н4 |
IR-C2H4-3OT |
от 0 до 2,3 % (от Одо 100% НКПР) |
от 0 до 1,15% (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
1R-C2H4-50 |
от 0 до 2.3 % (от Одо 100% НКПР) |
0 до 1,15% (от 0 до 50 % НКПР) |
±0.115 % (±5 % НКПР) | |
|
Пропан СзН8 |
IR-C3H8-100T |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0.85 % включ. (от 0 до 50 % НКПР включ.) |
±0.051 % (±3 % НКПР) |
|
Св. 0.85 до 1.70 % (св. 50 до 100% НКПР) |
±(0,061-Х-0,001)% (±(0.062-Х-0,1)% НКПР)4 | |||
|
1R-C3H8-5OT |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0.051% (±3 % НКПР) | |
|
1R-C3H8-100 |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,085 % (±5 % НКПР) | |
|
Св. 0.85 до 1.70 % (св. 50 до 100 % НКПР) |
±(0,02 Х+0,068) % (±(0,02-Х+4) % НКПР)4 | |||
|
IR-C3H8-50 |
от 0 до 0.85 % (от 0 до 50 % НКПР) |
от 0 до 0.85 % (от Одо 50% НКПР) |
±0,085% (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Бутан С4Н10 |
IR-C4Hio-5OT |
от 0 до 1,4 % (от Одо 100%НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4HIO-5O |
от 0 до 1,4% (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1 -бутен СдНй |
1R-C4H8-50T |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
1R-C4H8-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Изобутан i-C4H ] о |
IR-i-C4Hio-5OT |
от 0 до 1.3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
IR-i-C4Hio-5O |
от 0 до 1,3 % (от 0 до 100 % НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Пентан С5Н12 |
IR-C5HI2-5OT |
от 0 до 1,4 % (отОдо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C5H12-50 |
от 0 до 1,4% (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Циклопентан С5Н10 |
IR-CsHio-SOT |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C5H10-50 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Гексан СбН14 |
!R-C6Hi4-50T |
от 0 до 1,0 % (от Одо 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-СбН 14-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан СбН J2 |
IR-C6H]2-50T |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от Одо 50% НКПР) |
±0,036% (±3 % НКПР) |
|
IR-C6Hi2-50 |
от 0 до 1,2% (от Одо 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Этан С2Н6 |
IR-C2H6-5OT |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
IR-C2H6-50 |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125% (±5 % НКПР) | |
|
Метанол СНзОН |
IR-CH3OH-50T |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18% (±3 % НКПР) |
|
IR-CH3OH-50 |
от 0 до 2,75 % (от 0 до 45,8 % НКПР) |
от 0 до 2,75 % (от 0 до 45,8 % НКПР) |
±0,3 % (±5 % НКПР) | |
|
IR-CH3OH-100 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % включ. (от 0 до 50 % НКПР включ.) |
±0,3 % (±5 % НКПР) | |
|
от 3,0 до 6,0 % (от 50 до 100 % НКПР) |
св. 3,0 до 6,0 % (св. 50 до 100% НКПР) |
±(0,02-Х+0,24) % (±(0,02-Х+4) % НКПР)4 | ||
|
Пары нефтепродуктов4 |
IR-CH-nH-50 |
от Одо 100% НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
|
1 |
2 |
3 |
4 |
5 |
|
Бензол С6Нб |
IR-C6H6-50T |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от Одо 50% НКПР) |
±0,036 % (±3 % НКПР) |
|
IR-C6H6-50 |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен С3Н6 |
1И-СзНб-50Т |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
IR-C3H6-5O |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
IR-C2H5OH- 50Т |
от 0 до 3,1 % (от Одо 100% НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
IR-C2H5OH-5O |
от 0 до 3,1 % (от Одо 100% НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,155 % (±5 % НКГ1Р) | |
|
Гептан С7Н16 |
IR-C7HI6-50T |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
IR-C7H16-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
IR-C2H4O-50T |
от 0 до 2,6 % (от Одо 100% НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
IR-C2H4O-50 |
от 0 до 2,6 % (от Одо 100% НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Диоксид углерода СО2 |
IR-CO2-5 |
от 0 до 5,0 % |
от 0 до 2,5 % включ. |
±0,125% |
|
св. 2,5 до 5,0 % |
±(0,0028 Х+0,118)4 % | |||
|
Ацетон СНзСО СНз |
IR-CH3COCH3- 50Т |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
IR-CH3COCH3- 50 |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125% (±5 % НКПР) | |
|
Изобутилен 1-С4Н8 |
IR-i-C4H8-50T |
от 0 до 1,6 % (от Одо 100% НКПР) |
от 0 до 0,8 % (от Одо 50% НКПР) |
±0,048 % (±3 % НКПР) |
|
IR-i-C4H8-50 |
от 0 до 1,6 % (от Одо 100% НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
Изопропен С5Н8 |
IR-C5Hs-50T |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-C5H8-50 |
от 0 до 1,7% (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацети лен С2Н2 |
IR-C2H2-50T |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
от 0 до 1,15 % (от Одо 50% НКПР) |
±0,069 % (±3 % НКПР) |
|
IR-C2H2-50 |
от 0 до 2,3 % (от Одо 100% НКПР) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,115% (±5 % НКПР) | |
|
Акрилонитрил C3H3N |
[R-C3H3N-50T |
от 0 до 2,8 % (от Одо 100% НКПР) |
от 0 до 1,4 % (от Одо 50% НКПР) |
±0,084 % (±3 % НКПР) |
|
IR-C3H3N-50 |
от 0 до 2,8 % (от Одо 100% НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14% (±5 % НКПР) |
|
1 |
2 |
о J |
4 |
5 |
|
Толуол С7Н8 |
IR-C7H8-50T |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от Одо 50% НКПР) |
±0,033 % (±3 % НКПР) |
|
1R-C7HS-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Этилбен зол СвНю |
IR-C8Hio-50T |
от 0 до 1,0 % (от Одо 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
1R- С8Ню-50 |
от 0 до 1,0 % (от Одо 100%НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
н-октан CgH]8 |
IR-C8H18-50T |
от 0 до 0,8 % (от Одо 100% НКПР) |
от 0 до 0,4 % (от Одо 50% НКПР) |
±0,024 % (±3 % НКПР) |
|
1R-C8I-1i8-50 |
от 0 до 0,8 % (от Одо 100% НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этила цетат С4Н8О2 |
IR- СдНкОг- 50Т |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1,0% (от Одо 50% НКПР) |
±0,06 % (±3 % НКПР) |
|
1R- С4Н8О2- 50 |
от 0 до 2,0 % (от Одо 100%НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилацетат СТ Н 126)2 |
IR-C6H12O2- 50Т |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от Одо 50% НКПР) |
±0,036 % (±3 % НКПР) |
|
IR- СТН12О2-5О |
от 0 до 1,2 % (от Одо 100% ИКГ1Р) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1,3- бутадиен (дивинил) СдН6 |
IR-C4H6-50T |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от Одо 50% НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4H6-5O |
от 0 до 1,4 % (от 0 до 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1,2-дихлор-этан C2H4CI2 |
IR-C2H4CI2- 50Т |
от 0 до 6,2 % (от Одо 100% НКПР) |
от 0 до 3,1 % (от Одо 50% НКПР) |
±0,186% (±3 % НКПР) |
|
IR-C2H4C12- 50 |
от 0 до 6,2 % (от Одо 100% НКПР) |
от 0 до 3,1 % (от Одо 50% НКПР) |
±0,31 % (±5 % НКПР) | |
|
Диметил-сульфид C2H5SH |
1R-C2H5SH- 50Т |
от 0 до 2,2 % (от Одо 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
IR-C2H5SH- 50 |
от 0 до 2,2 % (от Одо 100% НКПР) |
от 0 до 1,1 % (от Одо 50% НКПР) |
±0,11 % (±5 % НКПР) | |
|
1 -гексен СбН|2 |
IR-C6HI2-5OT |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
IR-C6Hi2-50 |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1-бутанол С4Н9ОН |
IR-C4H9OH- 50Т |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-C4H9OH- 50 |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от Одо 50% НКПР) |
±0,07 % (±5 % НКПР) | |
|
sec-2-бутанол С4Н9ОН |
IR-sec- С4Н9ОН-5ОТ |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-sec- C4H9OH-5O |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от Одо 50% НКПР) |
±0,085 % (±5 % НКПР) |
|
1 |
2 |
л |
4 |
5 |
|
Нонан С9Н20 |
IR-C9H20-50T |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
IR-C9H20-50 |
от 0 до 0,7 % (от 0 до 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Стирол с8н8 |
IR-C8H8-50T |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-CsHs-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Винил хлорид C2H3C1 |
IR-C2H3CI-5OT |
от 0 до 3,6 % (от Одо 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,108% (±3 % НКПР) |
|
[R-C2H3CI-5O |
от 0 до 3,6 % (от Одо 100% НКПР) |
от 0 до 1,8 % (от Одо 50% НКПР) |
±0,18% (±5 % НКПР) | |
|
Циклопропан СзН6 |
IR-СзНб-бОТ |
от 0 до 2,4 % (отОдо 100% НКПР) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
1R-C3H6-50 |
от 0 до 2,4 % (от Одо 100% НКПР) |
от 0 до 1,2 % (от Одо 50% НКПР) |
±0,12% (±5 % НКПР) | |
|
Диметиловый эфир С2Н6О |
IR-C2H6O-5OT |
от 0 до 2,7 % (от 0 до 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±3 % НКПР) |
|
IR-CzlW-SO |
от 0 до 2,7 % (от Одо 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,135% (±5 % НКПР) | |
|
Диэтиловый эфир с4н10о |
IR-C4HioO-50T |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-C4H10O-5O |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Пропиле-ноксид СзНбО |
ГС-СзНбО-ЗОТ |
01' 0 до 1,9 % (от Одо 100% НКПР) |
от 0 до 0,95 % (от Одо 50% НКПР) |
±0,057 % (±3 % НКПР) |
|
П<-СзН6О-50 |
от 0 до 1,9 % (от 0 до 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) | |
|
Хлорбензол СбН5С1 |
П<-СбН5С1-50Т |
от 0 до 1,3 % (от 0 до 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
Ж-СбН5С1-50 |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от Одо 50% НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон С4Н8О |
IR-C4HxO-50T |
от 0 до 1,8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
IR-C4H8O-50 |
от 0 до 1,8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от Одо 50% НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метил-2-пропанол С4НюО |
IR-CUH10O-5OT |
от 0 до 1,8 % (отОдо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
IR-QHioO-SO |
от 0 до 1,8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) |
|
1 |
2 |
э |
4 |
5 |
|
2-метокси-2-метилпро-пан(метил-третбугило-вый эфир) IC1I-C5H12O |
IR-CsHnO-SOT |
от 0 до 1,5 % (от Одо 100% НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
IR-C5H12O-5O |
от 0 до 1,5% (отОдо 100% НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
параксилол n-C8Hio |
IR- п-С8Ню-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКГ1Р) |
|
орто-ксилол o-CgHio |
[R-o-CsHio-50 |
от 0 до 1,0 % (от Одо 100%НКГ1Р) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Изопропиловый спирт СзНзО |
IR-C3H8O-50 |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
1-октен С8Н14 |
IR-C8Hi4-50T |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКГ1Р) |
|
IR-ChHh-50 |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Примечания:
| ||||
Таблица 3 - Диапазоны измерений объемной доли определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с термокаталитическим сенсором (СТ)
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон показаний2 объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной абсолютной погрешности |
|
Метан СН4 |
СТ-СН4-50Т |
от 0 до 4 А % (от Одо 100% НКПР3) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,132% (±3 % НКПР) |
|
СТ-СН4-50 |
от 0 до 4,4 % (от Одо 100% НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Сумма углеводородов по метану СХНУ |
СТ-СхНуСИ4- 50Т |
от 0 до 4,4 % (от Одо 100% НКПР) |
от 0 до 2,2 % (от Одо 50% НКПР) |
±0,132% (±3 % НКПР) |
|
СТ-СхНуСН4- 50 |
от 0 до 4,4 % (от Одо 100 % НКГ1Р) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Этилен С2Н4 |
СТ-С2Н4-50Т |
от 0 до 2,3 % (от Одо 100 % И КП Р) |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
СТ-С2Н4-50 |
от 0 до 2,3 % (от Одо 100% НКПР) |
от 0 до 1,15% (от 0 до 50 % НКПР) |
±0,115 % (±5 % НКПР) | |
|
Пропан СзН8 |
СТ-СзН8-50Т |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от Одо 50% НКПР) |
±0,051 % (±3 % НКПР) |
|
СТ-СзН8-50 |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Сумма углеводородов по пропану СхНу |
СТ- СхНуС3Н8-50Т |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
СТ- СхНуСзН8-50 |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Бутан С4Ны |
СТ-С4Н1О-5ОТ |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от Одо 50% НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Ню-50 |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1 -бутен с4н« |
CT-C4Hs-50T |
от 0 до 1,4% (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
ст-с4н8-50 |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
Изобутан i-C4Hio |
CT-i-CiHio-SOT |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
CT-i-C4Hio-5O |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Пентан С5Н12 |
СТ-С5Н12-50Т |
от 0 до 1,4% (от Одо 100% НКПР) |
от 0 до 0,7 % (от Одо 50% НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С5Н12-50 |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Циклопентан С5Н10 |
СТ-СзНю-ЗОТ |
от 0 до 1А % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
CT-CsHio-50 |
от 0 до 1.4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от Одо 50% НКПР) |
±0,07 % (±5 % НКГ1Р) | |
|
Гексан СбН]4 |
СТ-С6Н14-50Т |
от 0 до 1,0 % (от Одо 100%НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-СбН 14-50 |
от 0 до 1.0 % (от Одо 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан С6Н12 |
СТ-С6Н12-50Т |
от 0 до 1.2 % (от 0 до 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-С6Н|2-50 |
от 0 до 1,2 % (от Одо 100 % НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Этан С2Н6 |
СТ-С2Нб-50Т |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
СТ-С2Н6-50 |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКГ1Р) |
±0,125% (±5 % НКПР) | |
|
Метанол СНзОН |
СТ-СНзОН- 50Т |
от 0 до 3.0 % (от 0 до 50 % НКПР) |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18% (±3 % НКПР) |
|
СТ-СНзОН-50 |
от 0 до 2,75 % (от 0 до 50 % НКПР) |
от 0 до 2,75 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) | |
|
Бензол С6Нб |
СТ-СЛ-50Т |
от 0 до 1,2 % (от 0 до 100 % НКГ1Р) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-СбНб-50 |
от 0 до 1.2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от Одо 50% НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен СзН6 |
СТ-СзН6-50Т |
от 0 до 2.0 % (от Одо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-СзНб-50 |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
СТ-С2Н5ОН- 50Т |
от 0 до 3,1 % (от Одо 100% НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
СТ-С2Н5ОН-50 |
от 0 до 3,1 % (от Одо 100% НКПР) |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,155% (±5 % НКПР) | |
|
Г ептан С7Н16 |
СТ-С7Н16-5ОТ |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от Одо 50% НКПР) |
±0,033 % (±3 % НКПР) |
|
СТ-С7Н16-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
СТ-С2Н4О-50Т |
от 0 до 2,6 % (от Одо 100% НКПР) |
от 0 до 1,3% (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
СТ-С2Н4О-50 |
от 0 до 2,6 % (от Одо 100% НКПР) |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13% (±5 % НКПР) | |
|
Ацетон СН3СОСН3 |
СТ-СЬЬСОСЫз- 50Т |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
ст- СНзСОСНз-50 |
от 0 до 2,5 % (от Одо 100% НКПР) |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,125% (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Водород н2 |
СТ-Н1-50Т |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,12% (±3 % НКПР) |
|
СТ-Н2-50 |
от 0 до 4,0 % (от Одо 100% НКПР) |
от 0 до 2,0 % (от Одо 50% НКПР) |
±0,2 % (±5 % НКПР) | |
|
Изобутилен i-C4H8 |
CT-i-C4H8-50T |
от 0 до 1,6 % (от Одо 100% НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3%НКПР) |
|
CT-i-C4H8-50 |
от 0 до 1,6 % (от 0 до 100% НКПР) |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
Изопропен С5Н8 |
СТ-С5Н8-50Т |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
СТ-С5Н8-50 |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от Одо 50% НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен с2н2 |
СТ-С2Н2-50Т |
от 0 до 2,3 % (от Одо 100% НКПР) |
от 0 до 1,15% (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
СТ-С2Н2-50 |
от 0 до 2,3 % (от Одо 100% НКПР) |
от 0 до 1,15% (от 0 до 50 % НКПР) |
±0,115% (±5 % НКПР) | |
|
Акрилонитрил C3H3N |
CT-C3H3N-5OT |
от 0 до 2.8 % (отОдо 100% НКПР) |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
CT-C3H3N-5O |
от 0 до 2,8 % (от Одо 100% НКПР) |
от 0 до 1,4 % (от Одо 50% НКПР) |
±0,14% (±5 % НКПР) | |
|
Толуол с7н8 |
СТ-С7Н8-50Т |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
СТ-С7Н8-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Этилбензол С8Ню |
СТ-С8Ню-50Т |
от 0 до 1,0 % (от Одо 100% НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
CT-CsHio-50 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
н-октан С8Н]8 |
CT-C8His-50T |
от 0 до 0,8 % (от Одо 100% НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
CT-C8Hi8-50 |
от 0 до 0,8 % (от 0 до 100% НКПР) |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5% НКПР) | |
|
Этилацетат С4Н8О2 |
СТ-С4Н8О2- 50Т |
от 0 до 2,0 % (отОдо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-С4Н8О2-50 |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилацетат СбН12О2 |
СТ- С6И12О2- 50Т |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СГ-СбНцОг-бО |
от 0 до 1,2 % (от Одо 100% НКПР) |
от 0 до 0,6 % (от Одо 50 % НКГ1Р) |
±0,06 % (±5 % НКПР) | |
|
1,3-бутадиен (дивинил) С4Нб |
СТ-С4Н6-50Т |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКГ1Р) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Н6-50 |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
1,2-ди хлор-этан С2Н4С12 |
CT-C2H4CI2- 50Т |
от 0 до 6,2 % (от 0 до 100% НКПР) |
от 0 до 3.1 % (от 0 до 50 % НКПР) |
±0,186% (±3 % НКПР) |
|
CT-C2H4CI2-5O |
от 0 до 6,2 % (от Одо 100% НКПР) |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) | |
|
Диметил-сульфид C2H5SH |
CT-C2H5SH- 50Т |
от 0 до 2,2 % (от 0 до 100% НКПР) |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
CT-C2H5SH- 50 |
от 0 до 2,2 % (от Одо 100% НКПР) |
от 0 до 1,1 % (от Одо 50% НКПР) |
±0,11 % (±5 % НКПР) | |
|
1-гексен СбН12 |
СТ-СбН]2-50Т |
от 0 до 1,2 % (от 0 до 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СТ-СбН 12-50 |
от 0 до 1,2 % (от 0 до 100% НКПР) |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1-бутанол С4Н9ОН |
СТ-С4Н9ОН- 50Т |
от 0 до 1,4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Н9ОН-5О |
от 0 до 1.4 % (от Одо 100% НКПР) |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
sec-2-бутанол С4Н9ОН |
CT-sec- С4Н9ОН-5ОТ |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
CT-sec- С4Н9ОН-5О |
от 0 до 1,7 % (от 0 до 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Нонан С9Н20 |
СТ-С9Н20-5ОТ |
от 0 до 0.7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
СТ-С9Н20-50 |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) | |
|
Стирол С8Н8 |
CT-CsHs-50T |
от 0 до 1,1 % (от 0 до 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
CT-CsHs-50 |
от 0 до 1,1 % (от Одо 100% НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Винилхлорид C2H3C1 |
CT-C2H3C1-5OT |
от 0 до 3,6 % (от Одо 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,108% (±3 % НКПР) |
|
CT-C2H3C1-50 |
от 0 до 3,6 % (от Одо 100% НКПР) |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18% (±5 % НКПР) | |
|
Циклопропан СзН6 |
СТ-СзНб-50Т |
от 0 до 2,4 % (от Одо 100% НКПР) |
от 0 до 1,2 % (от Одо 50% НКПР) |
±0,072 % (±3 % НКПР) |
|
СТ-СзНб-50 |
от 0 до 2,4 % (ог Одо 100%НКГ1Р) |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12% (±5 % НКПР) | |
|
Диметиловый эфир С2Н6О |
СТ-С2Н6О-50Т |
от 0 до 2,7 % (от Одо 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±3 % НКПР) |
|
СТ-С2Н6О-50 |
от 0 до 2,7 % (от Одо 100% НКПР) |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,135% (±5 % НКПР) | |
|
Диэтиловый эфир СШюО |
СТ-С4Н10О-5ОТ |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
СТ-С4НюО-50 |
от 0 до 1,7 % (от Одо 100% НКПР) |
от 0 до 0,85 % (от Одо 50% НКПР) |
±0,085 % (±5 % НКПР) |
|
1 |
2 |
3 |
4 |
5 |
|
Пропилен-оксид СзН6О |
СТ-СзНбО-50Т |
от 0 до 1.9 % (от Одо 100% НКГ1Р) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±3 % НКПР) |
|
СТ-СзНбО-50 |
от 0 до 1,9 % (от Одо 100% НКПР) |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) | |
|
Хлорбензол С6Н5С1 |
СТ-СбНзС1-50Т |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
СТ-СбН5С1-50 |
от 0 до 1,3 % (от Одо 100% НКПР) |
от 0 до 0,65 % (от Одо 50% НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон С4Н8О |
СТ-С4Н8О-50Т |
от 0 до 1.8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
CT-CiHsO-50 |
от 0 до 1,8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКГ1Р) |
±0,09 % (±5 % НКПР) | |
|
2-метил- 2-пропанол С4Н10О |
CT-C4H10O-50T |
от 0 до 1,8 % (от Одо 100%НКГ1Р) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
СТ-С4Н10О-50 |
от 0 до 1,8 % (от Одо 100% НКПР) |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метокси- 2-метилпропан (метилтретбутиловый эфир) tert-CsH^O |
СТ-С5Н12О-50Т |
от 0 до 1,5 % (от 0 до 100% НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
СТ-С5Н12О-50 |
от 0 до 1,5 % (от 0 до 100% НКПР) |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
пара-ксилол n-C8Hio |
Cl -п-С8Н io~5O |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
от 0 до 0,55 % (от 0 до 50 % НКГ1Р) |
±0,055 % (±5 % НКПР) |
|
орто-ксилол о-С8Ню |
CT-o-C8Hio-50 |
от 0 до 1.0 % (от Одо 100% НКПР) |
от 0 до 0,5 % (от Одо 50% НКПР) |
±0,05 % (±5 % НКПР) |
|
Изопропиловый спирт С3Н8О |
СТ-СзН8О-50 |
от 0 до 2,0 % (от Одо 100% НКПР) |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Аммиак NH3 |
CT-NH3-50T |
от 0 до 15,0 % (от Одо 100% НКПР) |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,225 % (±3 % НКПР) |
|
CT-NH3-50 |
от 0 до 15,0 % (от Одо 100% НКПР) |
от 0 до 7,5 % (от Одо 50% НКПР) |
±0,375 % (±5 % НКПР) | |
|
1 -октен С8Н14 |
СТ-С8Н14-50Т |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,021 % (±3 % НКПР) |
|
СТ-С8Н14-50 |
от 0 до 0,7 % (от Одо 100% НКПР) |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) |
Примечания:
'-При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
2 -Диапазон показаний выходных сигналов устанавливается равным диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
3- Значения НКПР для горючих газов и паров в соответствии с ГОСТ 30852.19-2002, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида.
Таблица 4- Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с электрохимическим сенсором (ЕС)
|
Определяемый компонент1 |
Модифика-ция сенсора |
Диапазон измерений (ДИ)2 определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли (%, млн"1) |
массовой концентрации3, м г/м3 |
приведенной кВПИ |
относительной | ||
|
1 |
2 |
J |
4 |
5 |
6 |
|
Сероводород H2S |
ЕС- H2S-7,1 |
от 0 до 7,1 млн'1 |
от 0 до 10,0 включ. |
±15 |
- |
|
ЕС- H2S-50 |
от 0 до 5 млн'1 включ. |
от 0 до 7,1 включ. |
±15 |
- | |
|
Св. 5 до 50 млн'1 |
Св. 7,1 до 71 |
- |
±15 | ||
|
ЕС- H2S-2O |
от 0 до 10 млн'1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
Св. 10 до 20 млн*1 |
Св. 14,2 до 28,4 |
- |
±10 | ||
|
ЕС- H2S-IOO |
от 0 до 10 млн'1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
Св. 10 до 100 млн'1 |
Св. 28,4 до 142 |
- |
±10 | ||
|
ЕС- H2S-2OO |
от 0 до 20 млн'1 включ. |
от 0 до 28,4 включ. |
±15 |
- | |
|
Св. 20 до 200 млн'1 |
Св. 28,4 до 284 |
- |
±15 | ||
|
ЕС- H2S-2000 |
от 0 до 200 млн'1 включ. |
от 0 до 284 включ. |
±15 |
- | |
|
Св. 200 до 2000 млн'1 |
Св. 284 до 2840 |
- |
±15 | ||
|
Оксид этилена С2Н4О |
ЕС-С2Н4О-2О |
от 0 до 5 млн'1 включ. |
от 0 до 9,15 включ. |
±20 |
- |
|
Св. 5 до 20 млн'1 |
Св. 9,15 до 36,6 |
- |
±20 | ||
|
Хлороводород HCL |
EC-HCL-30 |
от 0 до Змлн'1 включ. |
от 0 до 4,56 включ. |
±20 |
- |
|
Св. 3 до 30 млн'1 |
Св. 4,56 до 45,6 |
- |
±20 | ||
|
Фтористый водород HF |
EC-HF-5 |
от 0 до 0,1 млн'1 включ. |
от 0 до 0,08 включ. |
±20 |
- |
|
Св. 0,1 до 5 млн*1 |
Св. 0,08 до 4,15 |
- |
±20 | ||
|
EC-HF-10 |
от 0 до 1 млн'1 включ. |
от 0 до 0,8 включ. |
±20 |
- | |
|
Св. 1 до 10 млн*1 |
Св. 0,8 до 8,3 |
- |
±20 | ||
|
Озон Оз |
ЕС-Оз-1 |
от 0 до 0,1 млн*1 включ. |
от 0 до 0,2включ. |
±20 |
- |
|
Св. 0,1 до 1 млн*1 |
Св. 0.2 до 2 |
- |
±20 | ||
|
Моносилан (силан) SiH4 |
EC-SiH4-50 |
от 0 до 10 млн'1 включ. |
от 0 до 13,4 включ. |
±20 |
- |
|
Св. 10 до 50 млн'1 |
Св. 13,4 до 67 |
- |
±20 | ||
|
Оксид азота NO |
EC-NO-50 |
от 0 до 5 млн'1 включ. |
от 0 до 6,25 включ. |
±20 |
- |
|
Св. 5 до 50 млн'1 |
Св. 6,25 до 62,5 |
- |
±20 | ||
|
EC-NO-250 |
от 0 до 50 млн*1 включ. |
от 0 до 62,5 включ. |
±20 |
- | |
|
Св. 50 до 250 млн'1 |
Св. 62,5 до 312,5 |
- |
±20 | ||
|
Диоксид азота NO2 |
EC-NO2-2O |
от 0 до 1 млн*1 включ. |
от 0 до 1,91 включ. |
±20 |
- |
|
Св. 1 до 20 млн'1 |
Св. 1,91 до 38,2 |
- |
±20 | ||
|
Аммиак NH3 |
EC-NH3-IOO |
от 0 до 10 млн'1 включ. |
от 0 до 7,1 включ. |
±20 |
- |
|
Св. 10 до 100 млн'1 |
Св. 7,1 до 71 |
- |
±20 | ||
|
EC-NH3-500 |
от 0 до 30 млн'1 включ. |
от 0 до 21,3 включ. |
±20 |
- | |
|
Св. 30 до 500 млн'1 |
Св. 21,3 до 355 |
- |
±20 | ||
|
EC-NH3-IOOO |
от 0 до 100 млн'1 включ. |
от 0 до 71 включ. |
±20 |
- | |
|
Св. 100 до 1000 млн'1 |
Св. 71 до 710 |
- |
±20 | ||
|
1 |
2 |
Э |
4 |
5 |
6 |
|
Цианистый водород HCN |
EC-HCN-10 |
от 0 до 0,5 млн'1 включ. |
от 0 до 0,56 включ. |
±15 |
- |
|
Св. 0,5 до 10 млн'1 |
Св. 0,56 до 11,2 |
- |
±15 | ||
|
EC-HCN-15 |
от 0 до 1 млн'1 включ. |
от 0 до 1,12 включ. |
±15 |
- | |
|
Св. 1 до 15 млн'1 |
Св. 1,12 до 16,8 |
- |
±15 | ||
|
EC-HCN-30 |
от 0 до 5 млн*1 включ. |
от 0 до 5,6 включ. |
±15 |
- | |
|
Св. 5 до 30 млн'1 |
Св. 5,6 до 33,6 |
- |
±15 | ||
|
EC-HCN-100 |
от 0 до 10 млн*1 включ. |
от 0 до 11,2 включ. |
±15 |
- | |
|
Св. 10 до 100 млн*1 |
Св. 11,2 до 112 |
- |
±15 | ||
|
Монооксид углерода СО |
ЕС-СО-200 |
от 0 до 15 млн'1 включ. |
от 0 до 17,4 включ. |
±20 |
- |
|
Св. 15 до 200 млн*1 |
Св. 17,4 до 232 |
- |
±20 | ||
|
ЕС-СО-500 |
от 0 до 15 млн*1 включ. |
от 0 до 17,4 включ. |
±20 |
- | |
|
Св. 15 до 500 млн'1 |
Св. 17,4 до 580 |
- |
±20 | ||
|
ЕС-СО-5000 |
от 0 до 1000 млн'1 включ. |
от 0 до 1160 включ. |
±20 |
- | |
|
Св. 1000 до 5000 млн*1 |
Св. 1160 до 5800 |
- |
±20 | ||
|
Диоксид серы SO2 |
EC-SO2-5 |
от 0 до 0,7 млн'1 включ. |
от 0 до 1,86 включ. |
±20 |
- |
|
Св. 0,7 до 5 млн'1 |
Св. 1,86 до 13,3 |
- |
±20 | ||
|
EC-SO2-20 |
от 0 до 5 млн'1 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
Св. 5 до 20 млн'1 |
Св. 13,3 до 53,2 |
- |
±20 | ||
|
EC-SO2-50 |
от 0 до 10 млн'1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
Св. 10 до 50 млн*1 |
Св. 26,6 до 133,0 |
- |
±20 | ||
|
ec-so2-ioo |
от 0 до 10 млн'1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
Св. 10 до 100 млн'1 |
Св. 26,6 до 266,0 |
- |
±20 | ||
|
EC-S02“2000 |
от 0 до 100 млн'1 включ. |
от 0 до 266,0 включ. |
±20 |
- | |
|
Св. 100 до 2000 млн*1 |
Св. 266,0 до 5320 |
- |
±20 | ||
|
Хлор С12 |
EC-Ch-5 |
от 0 до 0,3 млн*1 включ. |
от 0 до 0,88 включ. |
±20 |
- |
|
Св. 0,3 до 5 млн'1 |
Св. 0,88 до 14,7 |
- |
±20 | ||
|
EC-C12-20 |
от 0 до 5 млн'1 включ. |
от Одо 14,75 включ. |
±20 |
- | |
|
Св.5 до 20 млн'1 |
Св.14,75 до 59,0 |
- |
±20 | ||
|
Кислород о2 |
ЕС-О2-ЗО |
от 0 до 10 % включ. |
- |
±5 |
- |
|
Св. 10 до 30% |
- |
- |
±5 | ||
|
Водород н2 |
ЕС-Н2-ЮОО |
от 0 до 100 млн'1 включ. |
от 0 до 8,0 включ. |
±10 |
- |
|
Св. 100 до 1000 млн*1 |
Св. 8,0 до 80,0 |
- |
±10 | ||
|
EC-H2-10000 |
от 0 до 1000 млн'1 включ. |
от 0 до 80,0 включ. |
±10 |
- | |
|
Св. 1000 до 10000 млн*1 |
Св. 80,0 до 800 |
- |
±10 | ||
|
Формальдегид СН2О |
EC-CH2O-10 |
от 0 до 0,4 млн'1 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
Св.0,4 до 10 млн'1 |
Св. 0,5 до 12,5 |
- |
±20 | ||
|
Несимметричный диметил-гидразин (CH3)2N2H2 |
EC-C2H8N2-0,5 |
от 0 до 0,12 млн*1 включ. |
от 0 до 0,3 включ. |
±20 |
- |
|
Св.0,12 до 0,5 млн'1 |
Св. 0,3 до 1,24 |
- |
±20 | ||
|
Метанол СНзОН |
EC-CH3OH-20 |
от 0 до 5 млн'1 включ. |
от 0 до 6,65 включ. |
±20 |
- |
|
. Св. 5 до 20 млн*1 |
Св. 6,65 до 26,6 |
- |
±20 | ||
|
EC-CH3OH-50 |
от 0 до 5 млн*1 включ. |
от 0 до 6,65 включ. |
±20 |
- | |
|
Св. 5 до 50 млн'1 |
Св. 6,65 до 66,5 |
- |
±20 | ||
|
EC-CH3OI-I-200 |
от 0 до 20 млн'1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
Св.20 до 200 млн'1 |
Св. 26,6 до 266,0 |
- |
±20 | ||
|
EC-CH3OH-1000 |
от 0 до 100 млн'1 включ. |
от 0 до 133,0 включ. |
±20 |
- | |
|
Св. 100 до 1000 млн'1 |
Св. 133,0 до 1330 |
- |
±20 |
|
1 |
2 |
э |
4 |
5 |
6 |
|
Этантиол (этил меркаптан) C2H5SH |
EC-C2H5SH-4 |
от 0 до 0,4 млн'1 включ. |
от 0 до 1 включ. |
±20 |
- |
|
Св.0,4 до 4 млн"1 |
Св. 1 до 10 |
- |
±20 | ||
|
Метантиол (метилмер-каптан) CH3SH |
EC-CH3SI-I-4 |
от 0 до 0,4 млн'1 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
Св. 0,4 до 4 млн'1 |
Св. 0,8 до 8 |
- |
±20 | ||
|
Карбонил-хлорид (фосген) CCI2O |
EC-CCkO-l |
от 0 до 0,1 млн"1 включ. |
от 0 до 0,41 включ. |
±20 |
- |
|
Св. 0,1 до 1 млн'1 |
Св.0,41 до 4,11 |
- |
±20 | ||
|
Фтор f2 |
EC-F2-I |
от 0 до 0,1 млн’1 включ. |
от 0 до 0,16 включ. |
±20 |
- |
|
Св. 0,1 до 1 млн"1 |
Св.0,16 до 1,58 |
- |
±20 | ||
|
Фосфин РНз |
ЕС- РНз-1 |
от 0 до 0,1 млн"1 включ. |
от 0 до 0,141 включ. |
±20 |
- |
|
Св. 0.1 до 1 млн"1 |
Св.0,141 до 1.41 |
- |
±20 | ||
|
ЕС- РНз-10 |
от 0 до 1 млн"1 включ. |
от 0 до 1,41 включ. |
±20 |
- | |
|
Св. 1 до 10 млн’1 |
Св.1,41 до 14,1 |
- |
±20 | ||
|
Арсин АзНз |
ЕС- АзНз-1 |
от 0 до 0,1 млн'1 включ. |
от 0 до 0,324 включ. |
±20 |
- |
|
Св. 0,1 до 1 млн"1 |
Св.0,324 до 3,24 |
- |
±20 | ||
|
Уксусная кислота СНзСООН |
ЕС- СНЗСООН-10 |
от 0 до 1 млн'1 включ. |
от 0 до 2,5 включ. |
±20 |
- |
|
Св. 1 до 10 млн'1 |
Св.2,5 до 25,0 |
- |
±20 | ||
|
ЕС- СНЗСООН-ЗО |
от 0 до 5 млн"1 включ. |
от 0 до 12,5 включ. |
±20 |
- | |
|
Св. 5 до 30 млн'1 |
Св.12,5 до 75,0 |
- |
±20 | ||
|
Примечания: 1 - При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.
| |||||
Таблица 5 - Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с сенсором FR-инфракрасный (хладоны)
|
Определяемый компонент1 |
Модификация сенсора |
Диапазон измерений определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн'1 |
массовой концентрации3, мг/м3 |
приведенной кВПИ |
относительной | ||
|
LU,2-тетрафторэтан C2H2F4 (R134a) |
FR-R 134а-1000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- |
|
Св. 100 до 1000 |
Св.424 до 4240 |
- |
±20 | ||
|
FR-R134a-2000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- | |
|
Св. 100 до 2000 |
Св.424 до 8480 |
- |
±20 | ||
|
Пентафторэтан C2HF5 (R125) |
FR-R125-1000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- |
|
Св. 100 до 1000 |
Св.499 до 4990 |
- |
±20 | ||
|
FR-R125-2000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- | |
|
Св. 100 до 2000 |
Св.499 до 9980 |
- |
±20 | ||
|
Хлордифтор-метан CHC1F2(R22) |
FR-R22-1000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- |
|
Св. 100 до 1000 |
Св.360 до 3600 |
- |
±20 | ||
|
FR-R22-2000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- | |
|
Св. 100 до 2000 |
Св.360 до 7200 |
- |
±20 | ||
|
1,2,2-трихлортри-фторэтан C2CbF3(R113a) |
FR-R113а-1000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- |
|
Св. 100 до 1000 |
Св.779 до 7790 |
- |
±20 | ||
|
FR-R113а-2000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- | |
|
Св. 100 до 2000 |
Св.779 до 15580 |
- |
±20 | ||
|
Дихлордифтор- метан CC12F2(R12) |
FR-R12-100 |
от 0 до 50 включ. |
от 0 до 251 включ. |
±20 |
- |
|
Св. 50 до 100 |
Св.251 до 503 |
- |
±20 | ||
|
1,1,1,2,3,33-гептафторпро-пан C3HF?(R227) |
FR-R227a-5000 |
от 0 до 1000 включ. |
от 0 до 7070 включ. |
±20 |
- |
|
Св. 1000 до 5000 |
Св.7070 до 35350 |
- |
±20 | ||
|
Примечания:
3- Пересчет значений объемной доли X, млн'1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X M/Vm, где С - массовая концентрация компонента, мг/м3; М - молярная масса компонента, г/м о ль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм^/моль. | |||||
Таблица б - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °C. в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Время установления выходного сигнала Тод, с. не более
|
5 10 45 60 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания постоянного тока, В |
от 12 до 32 |
|
Потребляемая мощность, в зависимости от режима, Вт, не более:
|
6,3 1,0 от 1,0 до 1,3 от 0,4 до 0,8 от 1,0 до 1,6 2,2 3,0 |
|
Выходной сигнал:
-постоянного тока -переменного тока
|
RS-485, HART от 4 до 20 от (0-2) до (25-50) 250 220 (2 А) 1000 |
|
Габаритные размеры (кроме ДГС-210-3), мм, не более
Габаритные размеры газоанализатора ДГС-210-3, мм, не более
|
150 110 235 125 170 60 |
|
Масса, кг, не более
|
2,0 3,9 |
|
Условия эксплуатации:
-с выносным термокаталитическим сенсором НТ
|
от - 60 до + 65 от - 60 до + 150 98 от 84 до 106,7 |
Продолжение таблицы 7
|
1 |
2 |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее
|
70000 35000 |
|
Маркировка взрывозащиты |
!ExdiaIlCT6X 0ExiaIICT6 X |
наносится на шильд, закрепленный на датчик-газоанализатор ДГС методом шелкографин, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 8 - Комплект поставки датчиков-газоанализаторов ДГС
|
Наименование |
Обозначение |
Количество |
|
Датчик-газоанализатор |
ДГС ЭРИС-2ХХ |
1 |
|
Паспорт |
АПНС.413216.2ХХ-00 ПС |
1 |
|
Руководство по эксплуатации |
АПНС.413216.2ХХ-00 РЭ |
1 ** |
|
Методика поверки |
МП 116-221-2014 с изменением № 1 |
1 ** |
|
Калибровочная насадка |
1* | |
|
Козырек защиты от погодных осадков и солнца |
1* | |
|
Комплект для монтажа на трубу |
1* | |
|
Комплект для монтажа в воздуховоде |
1* | |
|
Магнитный ключ |
1 | |
|
Шестигранный ключ |
1 | |
|
Кабельный ввод |
1* | |
|
Заглушка кабельного ввода |
1* | |
|
Защита корпуса сенсора от осадков |
1* | |
|
Светозвуковой оповещатель СЗО |
1* | |
|
Поточная насадка для технологических сред |
1* | |
|
Разъем для подключения HART коммуникатора |
1* | |
|
* Поставляется по отдельному заказу ** Один экземпляр на партию, но не менее одного экземпляра в один адрес | ||
осуществляется по документу МП 116-221-2014 «ГСП. Датчики-газоанализаторы стационарные ДГС ЭРИС 210, ДГС ЭРИС 230», утвержденному ФГУП «УНИИМ» в феврале 2015 г., с изменением № 1, утвержденным 16 февраля 2017 г.
Основные средства поверки:
-
- Рабочий эталон единицы содержания компонентов в газовых средах в диапазоне значений от 1 Ю'6 до 10 % по ГОСТ 8.578-2014 (генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде 62151-15);
-
- Рабочий эталон единицы молярной доли и массовой концентрации компонентов в газовых средах 1 разряда в диапазоне значений от 10 до 50 % НКПР по ГОСТ 8.578-2014 (комплекс динамический газосмесительный ДГК-НВ, регистрационный номер в Федеральном информационном фонде 47882-1 1);
-
- Рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 1 разряда в диапазоне значений от 0,01 до 2000 млн'1 по ГОСТ 8.578-2014 (генератор-разбавитель ГС-2000, регистрационный номер в Федеральном информационном фонде 58834-14);
-
- Рабочий эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 2 разряда в диапазоне значений от 0,07 до 100мг/м3 но ГОСТ 8.578-2014 (генератор ГДП 102. регистрационный номер в Федеральном информационном фонде 17431-09);
-
- Рабочий эталон единицы массовой концентрации озона в воздухе 1 разряда в диапазоне значений от 0 до 500 мкг/м3 по ГОСТ 8.578-2014 (генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде 23505-08).
-
- Стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО 10597-2015 (СН4-азот), ГСО 10599-2015(СН4-воздух), ГСО 10524-2014 (СН4-азот), ГСО 10599-2015 (С2Н4-воздух), ГСО 10262-2013 (СзН8-воздух), ГСО 10599-2015 (С3Н8-азот), ГСО 10246-2013 (С4Ню-воздух), ГСО 10524-2014 (С4Н8-воздух), ГСО 10600-2013 (i-C4Hio-воздух). ГСО 10599-2013 (С5Н]2-воздух), ГСО 10524-2014 (С5Н)о-воздух), ГСО 10599-2015 (СбН)4-воздух), ГСО 10524-2014 (С6Н12-воздух), ГСО 10524-2014 (С2Н6-воздух), ГСО 10337-2013 (СНзОН-азот), ГСО 10524-2014 (СНзОН-воздух), ГСО 10367-2013 (С6Н6-азот), ГСО 10524-2014 (СбНб-воздух), ГСО 10524-2014 (СзНб-воздух), ГСО 10338-2013 (С2Н5ОН-воздух), ГСО 10524-2014 (С2Н5ОН-воздух), ГСО 10524-2014 (С7Ны-воздух), ГСО 10383-2013 (С2Н4О-азот), ГСО 10597-2015 (СО2-азот), ГСО 10385-2013 (СН3СОСН3-азот), ГСО 10539-2014 (ГС4Н8-азот), ГСО 10524-2014 (С5Н8-воздух)}ГСО 10524-2014 (С2Н2-воздух), ГСО 10524-2014 (С31-№-воздух), ГСО 10368-2013 (С7Н8-азот), ГСО 10524-2014 (CgHio-азот), ГСО 10539-2014 (С8Н is-воздух); ГСО 10533-2014 (С4Н8О2-воздух), ГСО 10524-2014 (С6Н12О2-воздух), ГСО 10524-2014 (С4Н9ОН-азот), ГСО 10524-2014 (sec-C4H9OH-a3OT), ГСО 10524-2014 (С9Н20-воздух), ГСО 10539-2014 (С8Н8-азот), ГСО 10373-2013 (С2Н3С1-воздух), ГСО 10548-2014 (С2НзС1-воздух), ГСО 10524-2014 (СзНб-воздух), ГСО 10524-2014 (СзНыО-воздух), ГСО 10599-2015 (Н2-воздух), ГСО 10599-2015 (NI-13-азот), ГСО 10545-2014 (ИНз-азот), ГСО 10600-2015 (H2S-воздух), ГСО 10545-2014 (SiH4 -азот), ГСО 8737-2006 (NO-азот), ГСО 10331-2013 (ЬЮ2-азот), ГСО 10376-2013 (HCN-азот), ГСО 10597-2015 (СО-азот), ГСО 10599-2015 (SCb-азот), ГСО 10597-2015 (О2-азот), ГСО 10545-2014 (СН2О-азот); ГСО 10536-2014 (C2H5SH-a3OT), ГСО 10536-2014 (CbbSH-азот), ГСО 10545-2014 (СС12О-азот), ГСО 10545-2014 (РИз-азот), ГСО 10545-2014 (АэНз-азот), ГСО 10548-2014 (С2Н2Р4-воздух), ГСО 10548-2014 (С2НГ5-азот), ГСО 10548-2014 (СНС1Г2-азот), ГСО 10548-2014 (С2С1зГз-азот), ГСО 10548-2014 (CChF-воздух), ГСО 10548-2014 (С3НР7-воздух), ГСО 10524-2014 (С4Н6-воздух), ГСО 10533-2014 (С2Н6О-воздух), ГСО 10533-2014 (С4НюО-воздух), ГСО 10533-2014 (СзНеО-воздух), ГСО 10548-2014 (С6Н5С1-воздух), ГСО 10524-2014 (С4НыО-воздух), ГСО 10539-2014 (С8НИ-воздух), ГСО 10545-2014 (F2-b3ot), ГСО 10548-2014 (С2Н4С12-воздух), ГСО 10545-2014 (F2-o3ot), ГСО 10524-2014 (С4Н80-воздух).
-Источники микропотоков газов и паров ИМ-РТ10-М-А2, 1 разряд по ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 46915-11);
-
- Источники микропотоков газов и паров ИМ09-М-А2, ИМ104-М-А2, ИМ107-М-Е, ИМ130-М-Е; 1 разряд по ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 15075-09);
-
- топливо дизельное по ГОСТ 305-2013, уайт-спирит но ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002;
-
- Рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 1 • 10'2 до 1 ■ 103 В по ГОСТ 8.027-2001, постоянного электрического тока 2 разряда в диапазоне значений от 110'2 до 3 А по ГОСТ 8.022-91, переменного электрического напряжения 3 разряда в диапазоне значений от 1 -10"1 до 750 В по ГОСТ Р 8.648-2015 , электрического сопротивления 3 разряда в диапазоне значений от 1 • 102 до 1 • 108 Ом по по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мультиметр цифровой 34410А, регистрационный номер в Федеральном информационном фонде 33921-07);
- Рабочий эталон единицы электрического сопротивления 3 разряда номинальных значений 1 ■ IO'3, 1 • 1 О*2. 1 ■ 10*’, 1, 10. Г102, НО3, 1 -104, Г105 Ом по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 (мера электрического сопротивления МС3050, регистрационный номер в Федерально.м информационном фонде 28926-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков-газоанализаторов ДГС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам-газоанализаторам стационарным ДГС ЭРИС-210, ДГС ЭРИС-230ГОСТ 8.578-2014 ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4215-020-56795556-2009 Датчики-газоанализаторы стационарные ДГС ЭРИС-210. ДГС ЭРИС-230. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 5920017357
617762. Россия, Пермский край, г. Чайковский, ул. Промышленная 8/25
Тел. + 7 (34241) 6-55-1 1, факс + 7 (34241) 6-55-11
E-mail: info@eriskip.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел. (343) 350-26-18,факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
