МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

2373

№ ______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СБАДАНИЯ О СЕРТИФИКАТА ЭГ1

Сертификат: 029D109BO0OBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2373

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» сентября 2022 г. № 2373

Лист № 1 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы диагностические портативные акустико-эмиссионные «Эксперт-2014», «Эксперт- 2020»

Комплексы диагностические портативные акустико-эмиссионные «Эксперт-2014», «Эксперт-2020» (далее по тексту - комплексы Эксперт) предназначены для регистрации и измерения параметров сигналов акустической эмиссии (АЭ) с целью обнаружения, локализации и определения степени опасности развивающихся дефектов (прежде всего трещин), несплошно-стей и других концентраторов напряжения в объекте контроля акустико-эмиссионным методом, в том числе при выполнении комплексной диагностики резервуаров типа РВС (Резервуары Вертикальные Сварные), РГС (Резервуары Горизонтальные Сварные), воздушных переходов и запорной арматуры магистральных нефтепроводов и других технических устройств.

Принцип действия комплекса основан на методе акустической эмиссии, заключающийся в том, что дефекты излучают упругие волны при нагружении объектов контроля. Распространяясь по объекту контроля, упругие волны достигают преобразователей акустической эмиссии (ПАЭ), трансформирующих упругие колебания в электрические сигналы, регистрируя которые, можно определить наличие, степень опасности и координаты дефекта.

Комплексы «Эксперт-2014» выпускаются в 4-х, 8-ми, 16-ти, 32-х, 64-х канальном исполнении, комплексы «Эксперт-2020» - в 8-ми, 16-ти канальном исполнении. В состав комплексов Эксперт входят следующие технические устройства, блоки и узлы: преобразователи акустической эмиссии, узлы крепления магнитные, кабели связи, катушки кабельные, блоки электронные регистрирующие (БЭР), станция рабочая на базе ноутбук. БЭР и станция рабочая комплексов «Эксперт-2020» в отличии от комплексов «Эксперт-2014» располагаются в специальном чемодане. Фотографии общего вида комплексов Эксперт представлены на рисунке 1.

а) б)

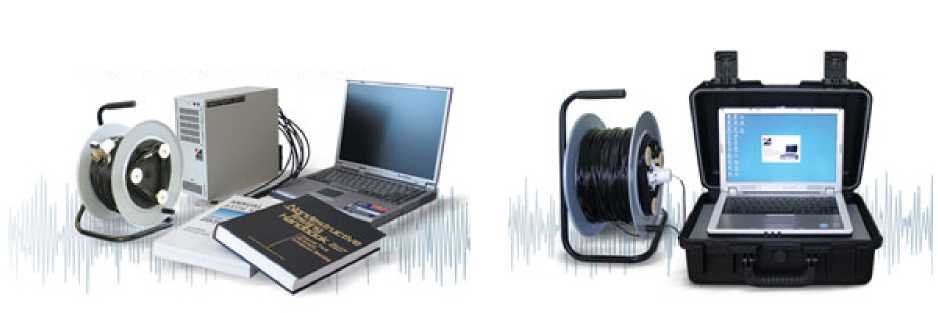

Рисунок 1

а - комплекс «Эксперт-2014»; б - комплекс «Эксперт- 2020»

ПАЭ преобразует механический сигнал АЭ в электрический сигнал. После предварительного усиления электрический сигнал передается в БЭР. В БЭР осуществляется усиление, частотная и временная фильтрация, обработка сигнала АЭ, промежуточное хранение получаемой информации. Станция рабочая предназначена для настройки, управления и задания режима работы комплекса, для обеспечения хранения информации и интерактивного режима работы оператора с комплексом, для осуществлении окончательной обработки и отображения принятых сигналов АЭ, а также для расчета местоположения источников АЭ (локация). Результаты измерений записываются в файл данных, могут быть далее обработаны, представлены в виде различных графиков и таблиц, а также распечатаны.

Пломбировка от несанкционированного доступа отсутствует, поскольку необходимо осуществлять техническое обслуживание внутренних компонентов системы.

На станцию рабочую на базе ноутбук устанавливается специальное программное обеспечение (ПО).

Программное обеспечение комплекса Эксперт должно поддерживать работу всех функциональных блоков комплекса и обеспечивать все режимы работы во всех конфигурациях комплекса.

ПО комплекса выполняет следующие основные функции:

• - диалоговый режим взаимодействия оператора с комплексом;

• - управление всеми основными составными частями комплекса;

• - настройку режимов работы комплекса;

• - прием и обработку информации, поступающей в станцию рабочую;

• -  проведение диагностики и самодиагностики всех основных составных частей комплекса;

• - визуализацию информации в текстовом и графическом видах;

• -  архивирование данных, накопленных в процессе работы комплекса;

• -  идентификацию пользователей комплекса;

• -  формирование звукового и текстового оповещения оператора;

• - формирование журнала работы комплекса и действия оператора;

• -  контроль за надежной и стабильной работой комплекса;

• - определение местоположения источников АЭ методами зональной, линейной и плоскостной локации;

• -  оценку опасности источников АЭ методами критериального анализа.

Идентификационные признаки ПО комплексов Эксперт соответствуют данным, приведенным в таблице 1.

Таблица 1

Защита программного обеспечения комплексов Эксперт от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.

Таблица 2

наносится на заднюю панель БЭР, входящего в состав комплекса методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Таблица 3

* Тип и количество зависит от заказа потребителя

приведены в руководстве по эксплуатации «Комплексы диагностические портативные акустико-эмиссионные «Эксперт-2014», «Эксперт- 2020». Руководство по эксплуатации. ТИКБ.466535.201РЭ» и в ПБ 03-593-03 "Правила организации и проведения акустикоэмиссионного контроля сосудов, аппаратов, котлов и технологических трубопроводов".

ГОСТ Р ИСО 12716-2009 «Контроль неразрушающий. Акустическая эмиссия. Словарь»;

ТИКБ.466535.201ТУ «Унифицированные акустико-эмиссионные диагностические комплексы серии «Эксперт-2000» Технические условия».

Акционерное общество «Научно-производственное объединение «АЛЬКОР»

(АО «НПО «АЛЬКОР»)

ИНН 5249043643

Адрес: 606010, Нижегородская обл., г.о. город Дзержинск, г. Дзержинск, пр-т Ленина, д. 85а

Тел/Факс: (8313)252610/ (8313)252912

E-mail: alcor@alcor.pro

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

(ГЦИ СИ ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: (495) 437-56-33; Факс: (495) 437-31-47

Web-сайт: www.vniiofi.ru; Е-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «» 2022 г. №

Лист № 1 Регистрационный № 47412-11                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы интегрального мониторинга серии «Ресурс-2000»

Комплексы интегрального мониторинга серии «Ресурс-2000» (далее по тексту - комплексы) предназначены для регистрации и измерения параметров сигналов акустической эмиссии (АЭ) с целью обнаружения, локализации и определения степени опасности развивающихся дефектов (прежде всего трещин), несплошностей и других концентраторов напряжения в объекте контроля акустико-эмиссионным методом, в том числе при выполнении комплексной диагностики резервуаров типа РВС (Резервуары Вертикальные Сварные), РГС (Резервуары Горизонтальные Сварные), воздушных переходов и запорной арматуры магистральных нефтепроводов и других технических устройств.

Принцип действия комплекса основан на методе акустической эмиссии, заключающийся в том, что дефекты излучают упругие волны при нагружении объектов контроля. Распространяясь по объекту контроля, упругие волны достигают преобразователей акустической эмиссии (ПАЭ), трансформирующих упругие колебания в электрические сигналы, регистрируя которые, можно определить наличие, степень опасности и координаты дефекта.

Число каналов комплекса зависит от заказа потребителя. Комплекс установлен стационарно на территории потребителя и эксплуатируется в течении продолжительного времени. В состав комплексов входят следующие технические устройства, блоки и узлы: преобразователи акустической эмиссии, предварительные усилители взрывозащищенные, кабели связи, блоки электронные регистрирующие (БЭР), станция рабочая. Фотографии общего вида комплекса представлена на рисунке 1.

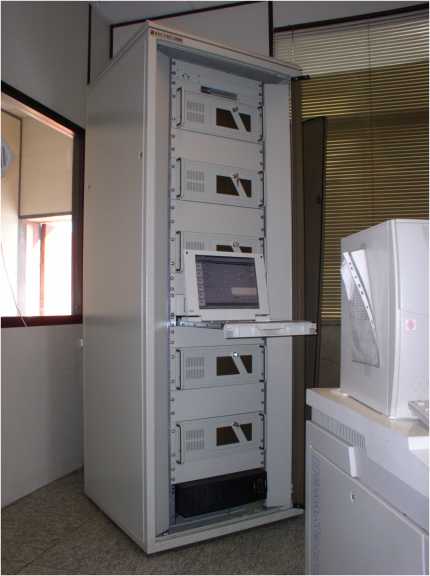

Рисунок 1

ПАЭ преобразует механический сигнал АЭ в электрический сигнал. После предварительного усиления электрический сигнал передается в БЭР. В БЭР осуществляется усиление, частотная и временная фильтрация, обработка сигнала АЭ, промежуточное хранение получаемой информации. Станция рабочая предназначена для настройки, управления и задания режима работы комплекса, для обеспечения хранения информации и интерактивного режима работы оператора с комплексом, для осуществления окончательной обработки и отображения принятых сигналов АЭ, а также для расчета местоположения источников АЭ (локация). Результаты измерений записываются в файл данных, могут быть далее обработаны, представлены в виде различных графиков и таблиц, а также распечатаны.

Пломбировка от несанкционированного доступа отсутствует, поскольку нужно осуществлять техническое обслуживание внутренних компонентов системы.

На станцию рабочую устанавливается специальное программное обеспечение (ПО).

Программное обеспечение комплекса должно поддерживать работу всех функциональных блоков комплекса и обеспечивать все режимы работы во всех конфигурациях комплекса.

ПО комплекса выполняет следующие основные функции:

• - диалоговый режим взаимодействия оператора с комплексом;

• - управление всеми основными составными частями комплекса;

• - настройку режимов работы комплекса;

• - прием и обработку информации, поступающей в станцию рабочую;

• - проведение диагностики и самодиагностики всех основных составных частей комплекса;

• - визуализацию информации в текстовом и графическом видах;

• - архивирование данных, накопленных в процессе работы комплекса;

• - идентификацию пользователей комплекса;

• -  формирование звукового и текстового оповещения оператора;

• - формирование журнала работы комплекса и действия оператора;

• -  контроль за надежной и стабильной работой комплекса;

• - определение местоположения источников АЭ методами зональной, линейной и плоскостной локации;

• -  оценку опасности источников АЭ методами критериального анализа.

Идентификационные признаки ПО комплексов Ресурс соответствуют данным, приведенным в таблице 1.

Таблица 1

Защита программного обеспечения комплексов Ресурс от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2

наносится на заднюю панель всех БЭР, входящих в состав комплекса методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 3

* Тип и количество зависит от заказа потребителя

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Комплекс интегрального мониторинга серии «Ресурс-2000». Руководство по эксплуатации. ТИКБ.466535.202РЭ» и ПБ 03-593-03 "Правила организации и проведения акустикоэмиссионного контроля сосудов, аппаратов, котлов и технологических трубопроводов".

ГОСТ Р ИСО 12716-2009 «Контроль неразрушающий. Акустическая эмиссия. Словарь»;

ТИКБ.466535.202ТУ «Комплексы интегрального мониторинга серии «Ресурс-2000». Технические условия».

Акционерное общество «Научно-производственное объединение «АЛЬКОР»

(АО «НПО «АЛЬКОР»)

ИНН 5249043643

Адрес: 606010, Нижегородская обл., г.о. город Дзержинск, г. Дзержинск, пр-т Ленина, д. 85а

Тел/Факс: (8313)252610/ (8313)252912

E-mail: alcor@alcor.pro

Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон: (495) 437-56-33, факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «27» сентября 2022 г. № 2373

Лист № 1 Регистрационный № 80896-21                                           Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» ЧЭС

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» ЧЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи;

• 2- й уровень -устройство сбора и передачи данных (УСПД) и технические средства приема-передачи данных;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер сбора данных (СД), сервер баз данных (БД), устройства синхронизации системного времени (УССВ), программное обеспечение (ПО) «Пирамида 2.0»

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счётчика электрической энергии. В счётчике мгновенные значения аналоговых сигналов без учета коэффициентов трансформации, преобразуются в цифровой сигнал. По мгновенным значениям силы и напряжения переменного тока в микропроцессоре счётчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0.02 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на входы УСПД, где осуществляется преобразование измерительной информации с учетом коэффициентов трансформации ТТ и ТН, ее накопление, хранение и передача накопленных данных по выбранному ИВК каналу связи (проводные линии, GSM канал, сеть Ethernet), на верхний уровень системы.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Передача информации во внешние программно-аппаратные комплексы потребителей, сбытовых организаций, АИИС КУЭ смежных субъектов на оптовом и розничном рынке электроэнергии осуществляется по электронной почте в виде xml-файлов формата 80020 в соответствии с регламентом.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя УССВ на основе GPS/ГЛОНАСС-приемника сигналов точного времени типа УСВ-2 (Регистрационный № 41681-10), таймеры УСПД, сервера СД и счетчиков. Сравнение времени сервера СД ИВК с таймером приемника осуществляется 1 раз в час, синхронизация производится при расхождении показаний таймеров приемника и сервера СД на величину более ±1 с. Сервер СД осуществляет синхронизацию времени УСПД, а УСПД, в свою очередь, счетчиков, подключенных к УСПД. Сличение времени таймера сервера СД с временем таймеров УСПД осуществляется при каждом сеансе связи, но не реже одного раза в сутки, корректировка времени сервером выполняется при достижении расхождения времени таймеров счетчиков и УСПД на величину ±1 с. Сличение времени таймеров счетчиков с временем УСПД осуществляется один раз в сутки, корректировка времени часов счетчиков выполняется при достижении расхождения со временем таймера УСПД ±1 с.

Журналы событий счетчиков, УСПД и сервера СД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Продолжение таблицы 1

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2,3,4.

Таблица 2 - Состав ИК

Продолжение таблицы 2

Таблица 3 - Основные метрологические характеристики ИК

Таблица 4 - Основные технические характеристики ИК

Надежность системных решений:

• -    резервирование питания УСПД с помощью источника бесперебойного питания;

• -    резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• -  в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекция времени в счетчике;

• -  журнал УСПД:

• - параметрирования;

• - пропадания напряжения.

Защищенность применяемых компонентов:

• -  механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клемников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера БД;

• - защита информации на программном уровне;

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на УСПД;

• - установка пароля на сервер БД.

наносится на титульные листы эксплуатационной документации АИИС КУЭ.

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Лист № 8

Всего листов 9

Продолжение таблицы 5

приведены в эксплуатационном документе РЭ.359118.10.2019. Часть 2. Раздел 4 «Методика измерений электрической энергии и мощности с использованием АИИС КУЭ»

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии ОАО «Сетевая компания» ЧЭС

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Филиал Акционерного общества «Сетевая компания» Чистопольские электрические сети (Филиал АО «Сетевая компания» Чистопольские электрические сети)

ИНН 1655049111

Адрес: 422980, Российская Федерация, Республика Татарстан, г. Чистополь, ул. К. Маркса, 131

Филиал Акционерного общества «Сетевая компания» Чистопольские электрические сети (Филиал АО «Сетевая компания» Чистопольские электрические сети)

ИНН 1655049111

Адрес: 422980, Российская Федерация, Республика Татарстан, г. Чистополь, ул. К. Маркса, 131

ФБУ «Г осударственный региональный центр стандартизации, метрологии

и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

ИНН 1660000697

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24

Телефон (факс): (843) 291-08-33

Е-mail: isp13@tatcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310659.
