МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

.____28 июня 2022 г.

Москва

О внесении изменений в сведения об утверященных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств измерений,

прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления

содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации

Подлинник электронного документа, подписанного ЭП,

Федеральное агентство по техническому регулированию и метрологии.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. №1572 Сведения

об утвержденных типах средств измерений, подлежащих изменению

в части срока действия утвержденного типа средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. №1572

Регистрационный № 5083-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трубы визирные измерительные ППС-11

Назначение средства измерений

Трубы визирные измерительные ППС -11 (далее - трубы визирные) предназначены для измерений длины в области измерений отклонений от прямолинейности, параллельности, перпендикулярности и угла наклона относительно горизонта поверхностей изделий и отклонений от соосности отверстий.

Описание средства измерений

Принцип действия основан на методе визирования. Оптическая схема визирной измерительной трубы показана на рисунке 1.

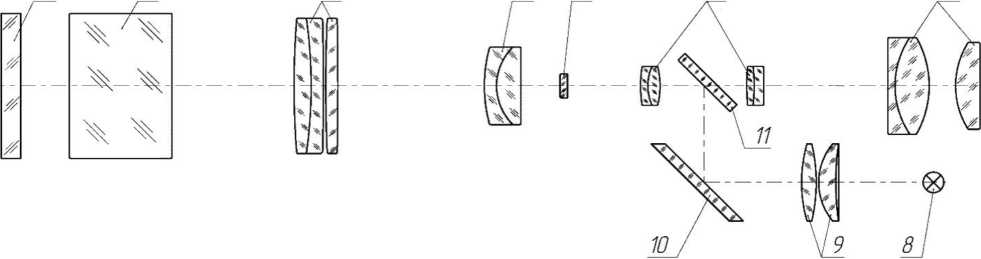

Рисунок 1 - Оптическая схема труб визирных измерительных ППС-11

Оборачивающая система, состоящая из линз 1, и окуляр 2 образуют микроскоп, с помощью которого рассматривают сетку 3 и сфокусированное на нее при помощи объектива 4 и фокусирующей линзы 5 изображение объекта-марки.

Величина смещения изображения марки относительно центра сетки визирной трубы измеряется оптическим микрометром, состоящим из наклоняющейся плоскопараллельной пластины 6 и связанных с ней отсчетных барабанов.

При работе визирной трубы в качестве авторефлектора подсветка авторефлекционной марки 7 осуществляется с помощью источника света 8, конденсора 9, зеркала 10 и полупрозрачной пластины 11.

Перемещением фокусирующей линзы 5 вдоль оптической оси на сетку 3 проецируется изображение марки 7, создаваемое зеркалом, устанавливаемым на проверяемую поверхность.

Труба визирная состоит из корпуса 13 (рисунок 2), в котором смонтированы авторефлекционная марка, плоскопараллельная пластина оптического микрометра, объектив, подвижная фокусирующая линза, сетка, окуляр, линзы оборачивающей системы, отсчетный механизм, подсветка авторефлекционной марки, состоящая из конденсора, зеркала, полупрозрачной пластины и светодиодного осветителя ОСД-3-1.

Фокусирующая линза заключена в оправу, которую с помощью барабана 14 можно перемещать вдоль оптической оси, что дает возможность фокусировать визирную трубу на марку, устанавливаемую на различных расстояниях от торца визирной трубы.

Отсчетный механизм состоит из плоскопараллельной пластины и кулачков, связанных с барабанами 15 и 16, на которых нанесены шкалы с ценой деления 0,01 мм. По шкалам отсчитываются величины смещения изображения марки относительно линии визирования. Наличие двух барабанов позволяет производить измерения в двух взаимно перпендикулярных направлениях в пределах от 0 до 2 мм.

Корпус окуляра 17 - сменный; при помощи кольца 19 его можно отвернуть и установить вместо него корпус окуляра с призмой 20. В корпус окуляра с призмой необходимо ввернуть снятый окуляр 18.

Устройство установочное состоит из основания 22 и штатива 23. Визирную трубу помещают на штатив и прижимают сверху пружинными упорами 24. На визирную трубу может надеваться кольцо 25, которое крепится винтом 26; с помощью винта 27 производится поворот визирной трубы вокруг оптической оси в пределах 6°.

Подъем штатива вместе с визирной трубой осуществляется с помощью маховика 28 (рисунок 2), линейное смещение в горизонтальной плоскости - с помощью винта 29, наклон визирной трубы в вертикальной плоскости - с помощью маховика 30, разворот визирной трубы в горизонтальной плоскости - с помощью винта 31.

Трубы визирные измерительные ППС-11 выпускается в следующих модификациях Ю-34.54.002, Ю-34.54.002-01 и Ю-34.54.002-02, которые отличаются комплектностью.

Общий вид труб визирных ППС-11 с указанием места нанесения заводского номера приведен на рисунке 2.

Место нанесения заводского номера

Рисунок 2 - Общий вид труб визирных измерительных ППС -11 с указанием места нанесения заводского номера

Пломбирование труб визирных измерительных ППС-11 не предусмотрено.

Заводской номер и логотип предприятия изготовителя нанесен методом лазерной гравировки на металлическое кольцо на торце трубы с последующим заполнением гравировки белой краской.

Метрологические и технические характеристики труб визирных приведены в таблицах 1, 3.

Таблица 1 - Метрологические характеристики

Таблица 2 - Необходимое количество наведений для обеспечения заявленной погрешности

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист Руководства по эксплуатации и Паспорта.

Знак поверки наносится на свидетельство о поверке.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 5 документа: «Труба визирная измерительная ППС-11. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к трубам визирным измерительным ППС-11

ТУ 3-3.1045-75 Труба визирная измерительная ППС-11. Технические условия.

Изготовитель

Акционерное общество «ЛОМО» (АО «ЛОМО»), ИНН 7804002321

194044, г. Санкт-Петербург, ул. Чугунная, д. 20.

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» № RA.RU.311373 от 19.10.2015 г. по проведению испытаний средств измерений в целях утверждения типа

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. №1572

Регистрационный № 51261-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM

Датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM (далее - датчики) преобразуют воздействующий на датчик вес измеряемой массы в электрический измерительный сигнал и предназначены для использования в весах. Отдельно датчики как средство измерений неприменимы.

Конструктивно датчики относятся к датчикам консольного типа и состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему, и присоединительных элементов.

Конструкция датчиков обеспечивает герметичность измерительного элемента.

Вид нагрузки датчиков BS, BSA, BSS, BSH, HBS - сдвиговая деформация (балка), датчики изготавливаются из нержавеющей или никелированной стали . Вид нагрузки датчиков BCA и BCM - сжатие, датчики изготавливаются из алюминия.

BSA

BSS

BSH

BCM

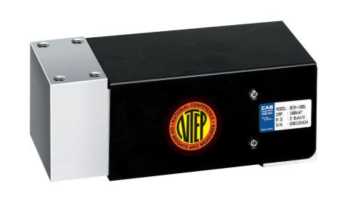

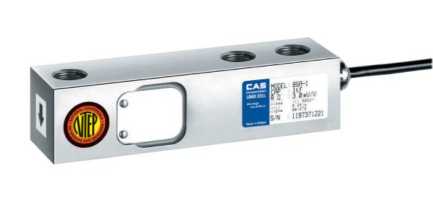

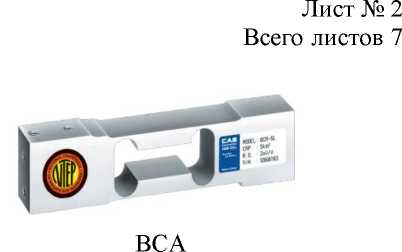

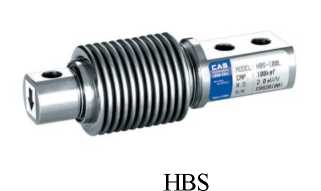

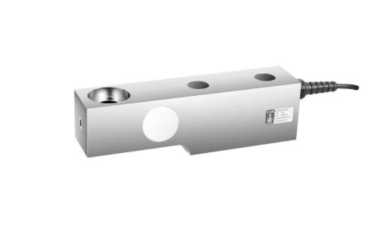

Рисунок 1 - Общий вид датчиков BS, BSA, BSS, BSH, HBS, BCA и BCM

Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.

На маркировочной табличке датчиков указывают:

• - торговую марку произв одителя;

• - модель весоизмерительного датчика;

• - серийный номер;

• - знак утверждения типа;

• - максимальную нагрузку Emax.

Таблица 1 - Основные характеристики датчика типа BS

Продолжение таблицы 1

Таблица 2 - Основные характеристики датчика типа BSA

Таблица 3 - Основные характеристики датчика типа BSS

Продолжение таблицы 3

Таблица 4 - Основные характеристики датчика типа BSH

Таблица 5 - Основные характеристики датчика типа HBS

Таблица 6 - Основные характеристики датчика типа BCA

Таблица 7 - Основные характеристики датчика типа BCM

Таблица 8

Знак утверждения типа

Лист № 7 Всего листов 7

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Примечание. Паспорт может предоставляться в электронном виде.

Сведения о методиках измерений приведены в разделе 1 «Методика измерений» документа «Датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM. Паспорт».

ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»;

ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;

Техническая документация фирмы-изготовителя.

Фирма «CAS CORPORATION», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации (Госреестр № 30004-08)

119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437 5577, факс: +7 (495) 437 5666

E-mail: office@vniims.ru Http: www.vniims.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. №1572

Лист № 1 Регистрационный № 69675-17                                              Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды крыльчатые универсальные ЭКОМЕРА (с антимагнитной защитой)

Счетчики воды крыльчатые универсальные ЭКОМЕРА (с антимагнитной защитой) (далее

- счетчики) предназначены для измерения объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищнокоммунальном хозяйстве.

Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

Счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 -

90) °С имеют корпус красного цвета или наклейку красного цвета, или красное зажимное кольцо; счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 40) °С имеют корпус синего цвета или наклейку синего цвета, или синее зажимное кольцо. Корпус счетчиков изготовлен из латуни, чугунного сплава и пластика.

Счетчики, имеющие механизм, через который протекает жидкость, обозначаются буквой «М» и являются мокроходными. Счетчики, имеющие изолированный от воды счетный механизм, называются сухоходными и выпускаются без дополнительных обозначений.

Счетчики выпускаются в 6 модификациях в зависимости от диаметра условного прохода (ДУ): ЭКОМЕРА-15, ЭКОМЕРА-20, ЭКОМЕРА-25, ЭКОМЕРА-32, ЭКОМЕРА-40 и ЭКОМЕРА-50 (ДУ соответственно 15, 20, 25, 32, 40 и 50 мм).

В зависимости от положения при установке (вертикальное или горизонтальное) счетчики имеют метрологический класс А или В по ГОСТ Р 50193-92.

Счетчики могут иметь импульсный выход с ценой импульса 1, 10, 100, 1000 дм³/имп. При оснащении счетчика импульсными датчиками в обозначении счетчика появляется буква «И».

Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «ЭКОМЕРА».

Заводской номер, состоящий из арабских цифр или арабских цифр и латинских букв, наносится на циферблат счетчика методом флексографии или методом цифровой печати, либо на корпус счетчика методом гравировки.

Счетчики с неразборным зажимным кольцом не пломбируются, с разборным зажимным кольцом - пломбируются на кольце.

Конструкцией счетчиков не предусмотрена возможность нанесения знака поверки.

Общий вид средства измерений с указанием места пломбирования, места нанесения знака утверждения типа и заводского номера приведен на рисунках 1-8.

1

2

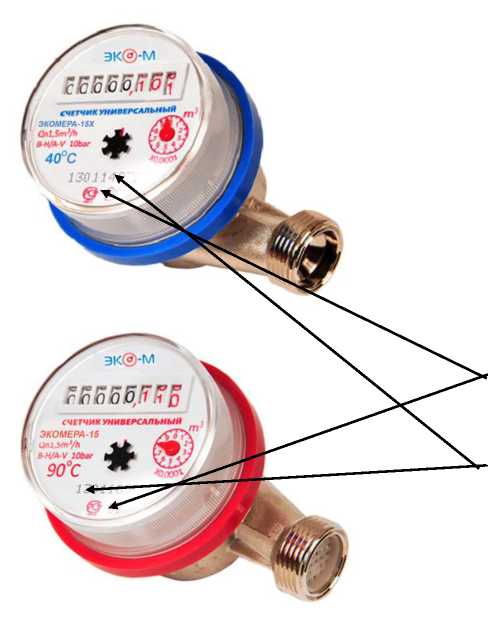

Рисунок 1 - Общий вид счетчиков (ЭКОМЕРА-15) с указанием места нанесения знака утверждения типа (1) и заводского номера (2)

юсто пломбирования

место

2

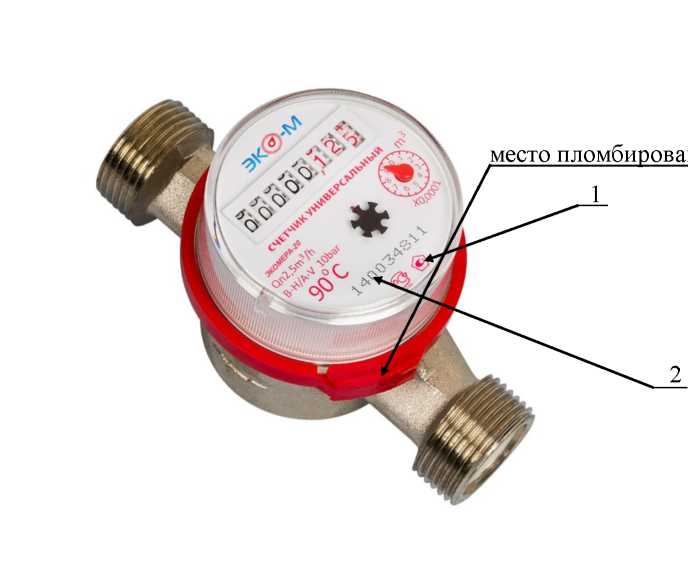

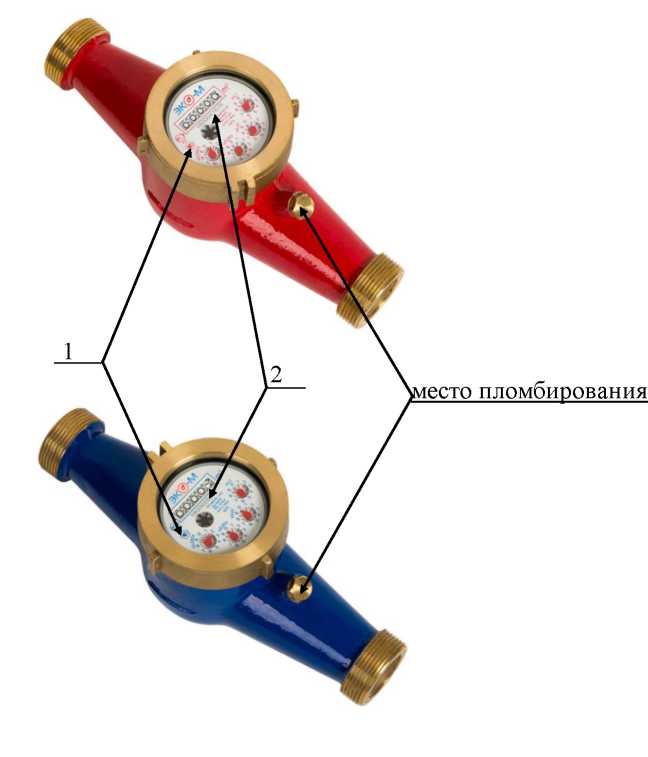

Рисунок 3 - Общий вид счетчиков (ЭКОМЕРА-20) с указанием места пломбирования, места нанесения знака утверждения типа (1) и заводского номера (2)

1

2

юсто пломбирования

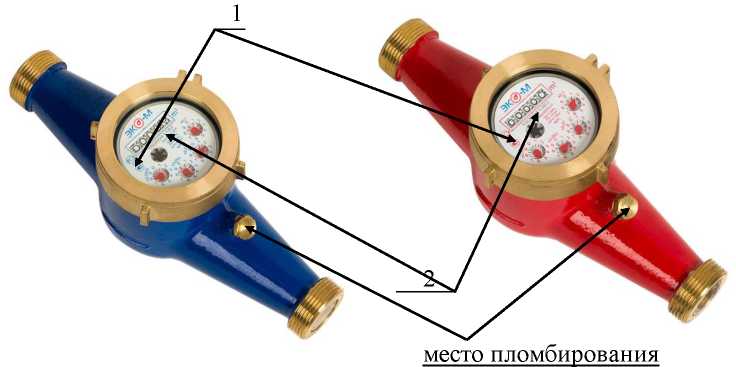

Рисунок 5 - Общий вид счетчиков (ЭКОМЕРА-25) с указанием места пломбирования, места нанесения знака утверждения типа (1) и заводского номера (2)

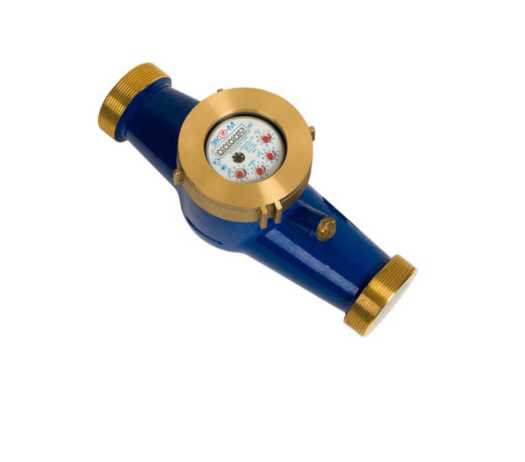

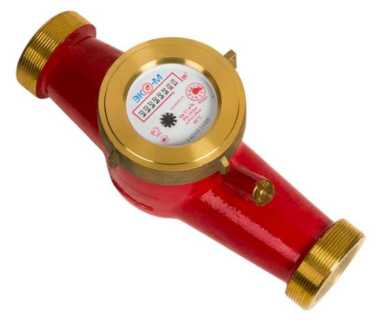

Рисунок 8 - Общий вид счетчиков (ЭКОМЕРА-50) с указанием места пломбирования, места нанесения знака утверждения типа (1) и заводского номера (2)

Рисунок 7 - Общий вид счетчиков (ЭКОМЕРА-40) с указанием места пломбирования, места нанесения знака утверждения типа (1) и заводского номера (2)

Программное обеспечение отсутствует.

Лист № 6

Всего листов 7 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

приведены в разделе 4 «Устройство и принцип работы» паспорта.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-002-42847680-2017 Счетчики воды крыльчатые универсальные ЭКОМЕРА (с антимагнитной защитой). Технические условия

Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «ЭКОМЕРА»)

ИНН 7724311892

Адрес: 121471, г. Москва, ул. Рябиновая, д. 55, строение 3, пом.5-3, ком. 2 и 3

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в Реестре аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373
