№1578 от 28.06.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 337021
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1578 от 28.06.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. № 1578
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Полигон геодезический эталонный |
«Татарстанский» |
зав.№ 01 |
51224-12 |
МП РТ 1524 2012 |
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»), Казань |
ФБУ «Ростест-Москва», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2022 г. № 1578
Лист № 1 Регистрационный № 51224-12 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полигон геодезический эталонный «Татарстанский»
Назначение средства измеренийПолигон геодезический эталонный «Татарстанский» (далее - геополигон) предназначен для воспроизведения, хранения и передачи размера единиц длины и плоского угла при проведении испытаний и поверки нивелиров, теодолитов, дальномеров лазерных, электронных тахеометров и аппаратуры геодезической спутниковой ГЛОНАСС/GPS.
Описание средства измеренийПринцип действия геополигона основан на неподвижном (стабильном) положении пунктов геополигона, закрепленных на местности фундаментальными реперами.
Фундаментальный репер представляет собой железобетонный монолит с якорем, заложенный на глубину 3 м. Верхняя часть репера возвышается над поверхностью земли и имеет площадку с устройством для принудительного центрирования устанавливаемых средств измерений, которая в нерабочем состоянии закрыта откидной предохранительной крышкой. На боковой поверхности пунктов геополигона имеется нивелирная марка для установки нивелирных реек.
Пункты геополигона имеют защитное наружное оформление, выполненное в виде металлического ограждения. На каждом пункте геополигона имеется закрепленная табличка с информационными данными. Для защиты устанавливаемых средств измерений и метеоприборов от прямых солнечных лучей пункты геополигона имеют приспособления для установки геодезического зонта.
Геополигон расположен по адресу Оренбургский тракт (между РКБ и дорожной развязкой трасс Р-239 и Р-244) и состоит из 8 пунктов. Пункты геополигона образуют линейный базис, сеть триангуляции, сеть трилатерации и нивелирную сеть.
Линейный базис образуют расположенные в створе 7 пунктов с номинальными значениями интервалов 48 м, 288 м, 528 м, 984 м, 1488 м, 1536 м.
Сети триангуляции и трилатерации образуются треугольником, в вершинах которого 2 пункта линейного базиса и пункт, расположенный в стороне от линейного базиса, с номинальными значениями сторон 288 м, 288 м и 230 м.
Нивелирная сеть образуется нивелирными марками пунктов геополигона с технологией выполнения замкнутого нивелирного хода длиной 1 км.
Нанесение знака поверки на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 01. Заводской номер указан на табличке пункта №1.

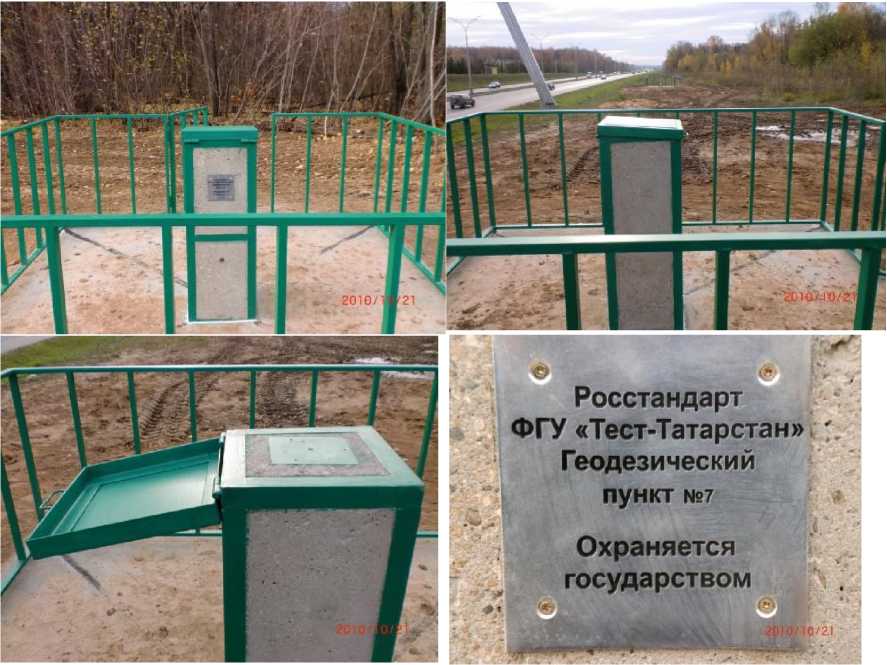

Схема геополигона показана на рисунке 1, общий вид пунктов геополигона показан на рисунке 2.
Т
□к-П—□
4 5 6 7 Рисунок 1
Росстандарт ФГУ «Тест-Татарстан» Геодезический
пункт №7
Охраняется государством
Рисунок 2 Пломбирование геополигона не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон линейных измерений, м |
от 48 до 1536 |
|
Диапазон угловых измерений, градус |
от 0 до 360 |
|
Абсолютная погрешность линейных измерений при доверительной вероятности 0,95, мм |
±2^10-6 D, где D - измеряемое расстояние, мм |
|
Абсолютная погрешность угловых измерений при доверительной вероятности 0,95, с |
±1 |
|
Абсолютная погрешность измерений превышений на 1 км двойного хода при доверительной вероятности 0,95, мм |
±0,6 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Число пунктов, шт. |
8 |
|
Диапазон рабочих температур, °С |
от -20 до +30 |
методом гравировки на табличку пункта №1 и типографским способом на титульный лист эксплуатационной документации
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Геополигон из 8 геодезических пунктов с элементами:
|
1 шт. | |
|
Барометр-анероид типа М-67* |
2 шт. | |
|
Психрометр аспирационный типа МВ-4М* |
2 шт. | |
|
Зонт геодезический |
2 шт. | |
|
Втулка установочная с метрической резьбой |
8 шт. | |
|
Втулка установочная с дюймовой резьбой |
8 шт. | |
|
Комплект ключей |
1 шт. | |
|
Руководство по эксплуатации |
1 шт. | |
|
* - метеоприборы могут быть заменены на аналогичные | ||
приведены в разделе «Эксплуатация» в документе «Полигон геодезический эталонный «Татарстанский». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.11.2018 №2482 Об утверждении Государственной поверочной схемы для средств измерений плоского угла
Приказ Росстандарта от 29.12.2018 №2831 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений
ИзготовительООО НПЦ «Мосты и водоотводы»
420043, г. Казань, ул. Зеленая, 1
Телефон: (843)279-59-64
Факс: (843)295-28-30
Испытательный центрГЦИ СИ ФБУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
(Зарегистрирован в Государственном реестре средств измерений под № 30010-10 от 15.03.2010)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1578
28 июня 2022 г.
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
. 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
(-------------------------------
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: O29D1O9BOO0BAE27A64C995DDB06D2O3A9
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 27.12.2021 до 27.12.2022
\>
