О внесении изменений в описание типа системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «Авиатех» от 05 июня 2017 г. № 169 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 34967-07, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

✓                 "               л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ Е ЭП

Сертификат: 61DA1E000300E901C1ED кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» июля 2017 г. №1564

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2

Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2 (далее по тексту - система) предназначена для измерения массы и объема нефтепродуктов в резервуарах косвенным методом, путем измерения уровня (в том числе и уровня подтоварной воды), среднего значения плотности, среднего значения температуры и вычисления массы и объема нефтепродуктов

Принцип действия системы при измерении уровня заключается в определении границы раздела воздух-нефтепродукт с помощью плотномера и последующим вычислением уровня нефтепродукта.

Система принимает команды и выдает результаты измерения в управляющий контроллер системы управления нефтебазой или компьютер по интерфейсу RS-485 или RS-232.

Команды от управляющего контроллера принимает панельный компьютер системы, который управляет работой устройств измерения. По командам панельного компьютера преобразователь электронный производит управление сервоприводом, опрашивает плотномер и производит измерение уровня.

В состав системы входят: устройства измерения и шкаф управления в комплекте с панельным компьютером. Устройство измерения состоит из плотномера ПЛОТ-3 Б, преобразователя электронного ПЭ-6, сервопривода СП-1. Число устройств измерения соответствует количеству резервуаров - от 1 до 16.

Система измеряет уровень нефтепродукта в резервуарах. По результатам измерения уровня нефтепродуктов, и по градуировочным таблицам на резервуар вычисляется объем, а по измеренным усредненным значениям плотности и температуре (по высоте резервуара) вычисляется масса нефтепродуктов.

Плотномер измеряет плотность и температуру нефтепродукта в резервуаре. Шкаф управления обеспечивает питанием сервопривод, преобразователь электронный ПЭ-6 и плотномер ПЛОТ-3 Б, а также через барьеры искрозащитные обеспечивает искробезопасный уровень информационных цепей.

Общий вид системы представлен на рисунке 1.

Фотография устройства измерения        Фотография шкафа управления

Рисунок 1- Общий вид системы

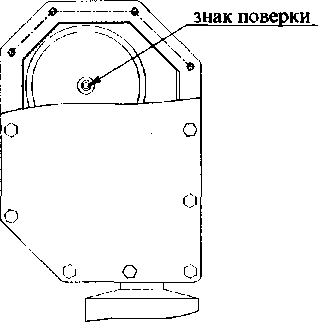

Место пломбировки и нанесения знака поверки представлено на рисунке 2

Рисунок 2 - Место пломбировки и нанесения знака поверки

Программное обеспечение системы является встроенным. Оно предназначено для задания режимов работы системы: сбора и обработки информации и передачи этой информации в управляющий контроллер системы управления.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

аблица 2- Метрологические характеристики

аблица 3- Основные технические характеристики

наносится на шильдик методом фотопечати на корпусе устройства измерения и на титульный листы эксплуатационных документов - типографским способом.

Таблица 4 - Комплектность средства измерения

осуществляется по документу МП 34967-07 Инструкция ГСЕИ «Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 10.04.2007.

Основные средства поверки:

• - измерительная лента 3-го разряда по МИ 2060-90;

• - ареометры для нефти АНТ-1 ГОСТ 18481-81 исполнений (710-770, 710-830, 830-890 кг/м³), пределы погрешности при измерении плотности - ±0,5 кг/м³;

• - термометр ТЛ-4 ГОСТ215-71, цена деления 0,1 °C, пределы погрешности при измерении температуры-+0,2 °C).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

Знак поверки наносится на прибор, в паспорт и (или) в свидетельство о поверке в виде оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ 8.595-2004 ГСИ «Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Технические условия АУТП.407625.000 ТУ
