УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2021 г. №2293
Лист № 1 Регистрационный № 63458-16 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики воды одноструйные "Пульсар"
Назначение средства измеренийСчетчики воды одноструйные "Пульсар" (далее счетчики) предназначены для измерений объема воды по Сан ПиН 2.1.4.1074-01 в системах холодного и горячего водоснабжения.
Описание средства измеренийСчетчик состоит из корпуса с внутренней измерительной камерой, в которой установлена крыльчатка с магнитами (ведущая магнитная муфта), и индикаторного механизма, служащего для регистрации количества воды, прошедшего через счетчик, и имеющего ведомую магнитную муфту. Индикаторный механизм герметично отделен от измеряемой воды немагнитной перегородкой (сухоходный механизм).
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды через входной патрубок корпуса поступает в измерительную камеру, приводя во вращение крыльчатку, и далее в выходной патрубок.
Количество оборотов крыльчатки пропорционально объему протекающей воды.
Вращение крыльчатки передается ведомой полумуфте индикаторного механизма, обеспечивающего за счет масштабирующего редуктора возможность визуального отсчета 3
показаний в м3 и его долях.
Индикаторный механизм имеет 8 разрядов последовательных цифр, девятый разряд стрелочный.
Для передачи результатов измерений объема воды во внешние информационные системы счетчики могут комплектоваться модулями с интерфейсами.
Цифровые модули с интерфейсами импульсный выход (открытый коллектор или геркон), RS485, M-Bus или радиомодуль считывают данные о потреблении воды с индикаторного механизма, регистрируя обороты диска, и передают их через соответствующий интерфейс.
Счетчики защищены от воздействия внешнего магнитного поля.
Общий вид счетчиков и схемы пломбировки счетчиков показаны на рисунках 1 и 2.
в)
г)
а) б)

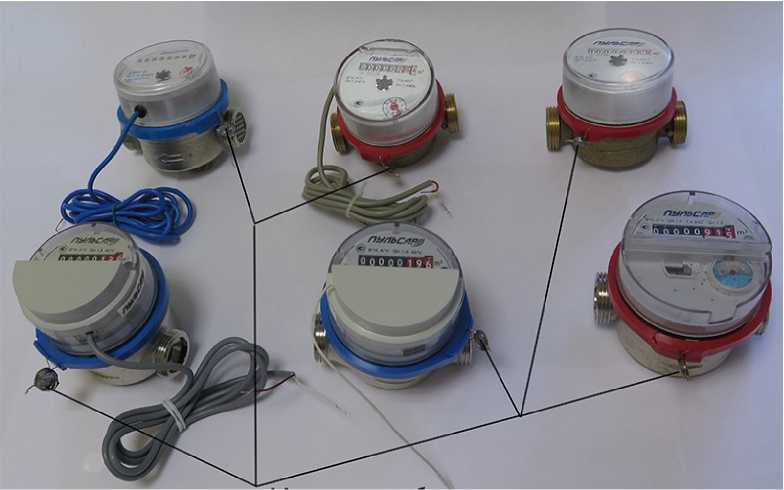

Рисунок 1 - Вид счетчика "Пульсар"
а) с установленной крышкой-пломбой (снятие крышки невозможно без ее механического повреждения); б) с неразъемным кольцом-пломбой, в) с цифровым модулем г) с несъемной крышкой-кожухом
Знак поверки наносится на руководство по эксплуатации для исполнений счетчиков, приведенных на рисунке 1.
Знак поверки наносится на пломбу и на руководство по эксплуатации для исполнений счетчиков, приведенных на рисунке 2.
Место пломбирования и нанесения знака поверки
Рисунок 2 - Вид счетчика "Пульсар" с защелкивающимся пластмассовым кольцом с отверстием для установки пломбы
Программное обеспечение отсутствует
Метрологические и технические характеристики
Таблица 1
|
Наименование характеристики |
Значение | ||||||
|
Диаметр условного прохода, мм |
15 |
20 | |||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
Кл. А |
Кл. В |
Кл. С |
Кл. А |
Кл. В | ||
|
Расход воды, м3/ч: -наименьший, qmin |
0,06 |
0,04 |
0,03 |
0,02 |
0,015 |
0,10 |
0,05 |
|
-переходный, qt |
0,15 |
0,1 |
0,12 |
0,08 |
0,022 |
0,25 |
0,2 |
|
-номинальный, qn |
1,5 |
1,0 |
1,5 |
1,0 |
1,5 |
2,5 |
2,5 |
|
-наибольший, qmHx |
3,0 |
2,0 |
3,0 |
2,0 |
3,0 |
5,0 |
5,0 |
|
-порог чувствительности, не более |
0,03 |
0,02 |
0,015 |
0,01 |
0,01 |
0,05 |
0,025 |
|
Наименьшая цена деления индикаторного |
0,00005 |
0,00005 | |||||
|
устройства, м3 | |||||||
|
Емкость индикаторного механизма, м3 |
99999,9999 |
99999,9999 | |||||
|
Пределы допускаемом относительной погреш- | |||||||
|
ности счетчиков при выпуске из производства и после ремонта, %: | |||||||
|
- в диапазоне от qmin до qt (исключая) |
± 5 | ||||||
|
- в диапазоне от qt (включая) до qmax |
± 2 | ||||||
|
Температура измеряемой среды, °С: | |||||||
|
- для счетчиков холодной воды "Пульсар" |
от +5 до +40 | ||||||
|
- для счетчиков горячей воды (универсальных) | |||||||
|
"Пульсар" |
от +5 до +90 | ||||||
|
Средний срок службы, лет |
12 | ||||||
|
Модули для дистанционной передачи данных: | |||||||
|
- импульсный, вес импульса, м3/ имп. |
0,001; 0,01 | ||||||
|
- цифровой |
RS485, M-Bus, радио | ||||||
|
Напряжение элемента питания постоянного то- | |||||||
|
ка (при наличии модуля), В |
3,0 (3,6) | ||||||
|
Срок службы встроенной батареи (при наличии модуля), лет, не менее |
6 | ||||||
Таблица 2 - Основные размеры и масса счетчиков
|
Наименование характеристики |
Значение | |
|
Диаметр условного прохода, мм |
Ду15 |
Ду20 |
|
Длина без присоединительных штуцеров, мм |
80, 110,115 |
130 |
|
Длина с присоединительными штуцерами, мм |
155; 185, 190 |
225 |
|
Резьба на корпусе счетчиков (трубная, цилиндрическая), G |
3/4" |
1" |
|
Резьба на штуцерах для присоединения к трубопроводу, G |
1/2" |
3/4" |
|
Масса, не более, кг |
0,47 |
0,5 |
наносится на переднюю панель индикаторного устройства фотохимическим методом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды одноструйный |
"Пульсар" * |
1 шт. |
|
Руководство по эксплуатации, совмещенное с паспортом |
ЮТЛИ.407223.003 РЭ |
1 экз. |
|
Комплект монтажных частей и принадлежностей* |
1 шт. | |
|
Методика поверки |
ЮТЛИ.407223.003 МП с изменением №1 |
на партию |
|
* Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
Сведения о методиках (методах) измерений приведены в разделе «Устройство и принцип работы» в Руководстве по эксплуатации, совмещенном с паспортом.
Нормативные и технические документы, устанавливающие требования к счетчикам воды одноструйным "Пульсар"Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости ГОСТ Р 50601- 93 Счетчики питьевой воды крыльчатые. Общие технические условия.
ГОСТ Р 50193.1 -92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
ЮТЛИ.407223.003 ТУ Технические условия. Счетчики воды одноструйные "Пульсар".
