МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 декабря 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Руководитель



  Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

  Действителен: с 29.12.2020 до 29.12.2021

  П.Шалаев

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «9» декабря 2021 г. № 2789

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» декабря 2021 г. № 2789

Лист № 1 Регистрационный № 63764-16                                           Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров релейной защиты PTE, Mentor 12

Измерители параметров релейной защиты PTE, Mentor 12 (далее по тексту -измерители) предназначены для воспроизведения и измерений:

• - напряжения переменного и постоянного тока;

• - силы переменного и постоянного тока;

• - временных интервалов;

• - частоты;

• - фазового угла.

Область применения измерителей - проверка электромеханических характеристик устройств релейной защиты и автоматики (РЗА) при проведении испытаний и технического обслуживания. Измерители применяются для проверки как однофазных, так и трехфазных релейных защит и позволяют выполнять испытания всех типов реле: от электромеханических до цифровых.

Принцип действия измерителей заключается в формировании испытательных сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются на встроенном дисплее.

Измерители оснащены встроенными шаблонами, автоматизирующих процесс тестирования элементов релейных защит и снятие их характеристик.

Измерители могут генерировать испытательные сигналы по независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.

Основные узлы измерителей: генератор тока; генератор напряжения; датчики тока и напряжения; микропроцессор (для Mentor 12 - встроенный компьютер); автотрансформатор; трансформатор; запоминающее устройство; силовые ключи управления; система защиты от аварийных ситуаций; схема интерфейсов; блок питания; дисплей (индикатор).

Устройства выпускаются в виде ряда модификаций: PTE-50-CE, PTE-50-CE pro, PTE-50-CET, PTE-100-C, PTE-100-C plus, PTE-100-C pro, PTE-100-V, PTE-300-V, Mentor 12, отличающихся функциональностью (однофазные или трехфазные, число каналов напряжения и тока, и т.д.), режимами работы, конструкцией и комплектом поставки.

Отличия модификаций измерителей серии PTE приведены в таблице 2.

В зависимости от количества встроенных генераторов напряжения и тока измерители Mentor 12 могут иметь ряд различных конфигураций (см. таблицу 3). Для увеличения выходной мощности генераторы напряжения и тока могут соединяться последовательно/параллельно.

Результаты измерений могут быть сохранены как во внутренней энергонезависимой памяти измерителей, так и переданы на внешний персональный компьютер (ПК). Для связи с ПК измерители PTE оснащаются интерфейсом RS-232, измерители Mentor 12 - интерфейсами RS232, USB, Ethernet, IEC61850 (опция). Измерители Mentor 12 оснащены параллельным портом (Centronics) для подключения принтера.

Измерители PTE функционируют как в режиме автономного управления, так и в режиме дистанционного управления с внешнего ПК. Для работы в режиме дистанционного управления на внешнем ПК должно быть предустановлен пакет программного обеспечения «PTE-COM».

Для расширения функциональных возможностей измерители PTE могут соединяться как между собой, так и с опциональными устройствами через шину BUS-PTE.

В качестве опций измерители PTE могут комплектоваться:

- модулем PTE-FCB (для тестирования автоматов защиты в полевых условиях);

- модулем PTE-FCC (дополнительная внешняя нагрузка);

- модулем PTE-FCE (внешний таймер);

- модулем PTE-FCF (источник регулируемого напряжения 0 - 120 В);

- модулем PTE-FCG (внешний источник питания для тестируемого реле);

- модулем PTE-FCH (адаптер для измерения внешнего напряжения до 1000 В);

- модулем PTE-FCL (дополнительный источник регулируемого напряжения для модификации PTE-100-C plus);

- модулем PTE-FCN (дополнительный источник регулируемого напряжения для модификаций PTE-50-CE pro, PTE-100-C pro);

- модулем PTE-12 (для связи измерителя с ПК под управлением ПО «PTE-COM»);

- модулем PTE-GPS (для синхронизации оборудования PTE);

- модулем PTE-SER (усилитель выходного напряжения для модификации PTE-50-CET);

- модулем РТЕ-30-СН (внешний цифровой таймер для модификаций PTE-100-V и PTE-300-V).

В качестве опций измерители Mentor 12 могут комплектоваться:

- модулем Mentor-GPS (приемник GPS, антенна, кабель);

- адаптером Mentor-IRIGB (для синхронизации с другими энергосистемами);

- модулем Mentor-MD1V (дополнительный усилитель напряжения);

- модулем Mentor-MD1C (дополнительный усилитель тока);

- модулем Mentor-MD3V (дополнительный усилитель напряжения на три канала);

- модулем Mentor-MD3C (дополнительный усилитель тока на три канала);

- модулем Mentor-IR (ИК-порт).

Конструктивно измерители PTE выполнены в металлических корпусах с откидной верхней крышкой. Органы управления, индикации, разъемы питания и интерфейсов связи, измерительные входы расположены на лицевой панели корпуса. Модификации PTE-100-C, PTE-100-C plus, PTE-100-C pro также изготавливаются в пластиковых корпусах.

Измерители Mentor 12 выполнены в металлическом корпусе в виде системного блока ПК. На торцевой панели расположен поворотный сенсорный ЖК-дисплей. На боковой панели корпуса расположены измерительные входы, разъемы питания и интерфейсов связи, подключения внешнего монитора (VGA), клавиатуры и манипулятора типа «мышь».

Питание измерителей осуществляется от сети питания переменного тока

Приборы относятся к ремонтируемым и восстанавливаемым изделиям.

Внешний вид измерителей приведен на рисунках 1 - 10.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.

Место нанесения заводских (серийных номеров) - на тыльной панели корпуса на металлизированной самоклеящейся подложке; способ нанесения - сублимационная печать; формат - цифровой код в формате XXX.XXX. Для модификаций PTE-50-CE pro, PTE-100-C plus и PTE-100-C pro цифровой код имеет формат XXX.XXX / XXX.XXX.

Место

Место

знака

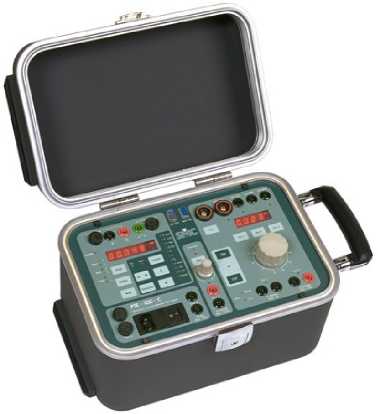

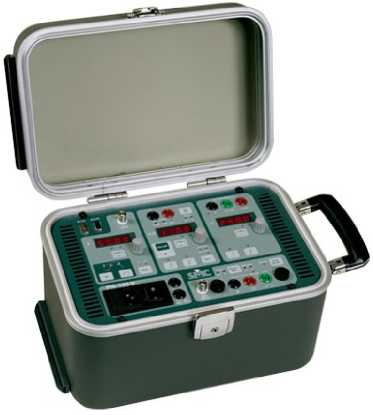

Рис. 1 - Измерители PTE-50-CE (pro)

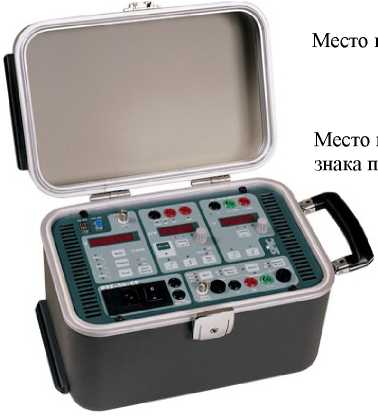

Рис. 2 - Измеритель PTE-50-CET

Рис. 3 - Измеритель PTE-100-C

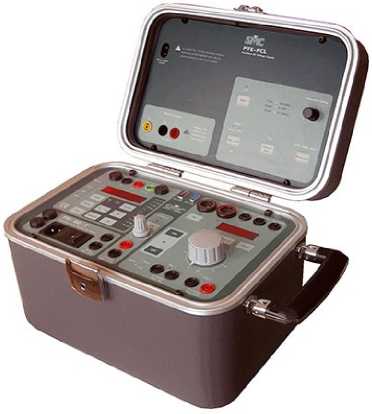

Рис. 4 - Измеритель PTE-100-C plus

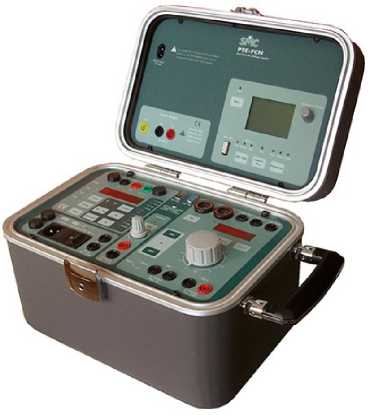

Рис. 5 - Измеритель PTE-100-C pro

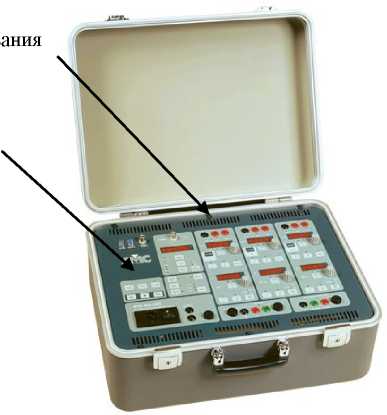

Рис. 6 - Измеритель PTE-100-V

Место нанесения знака поверки

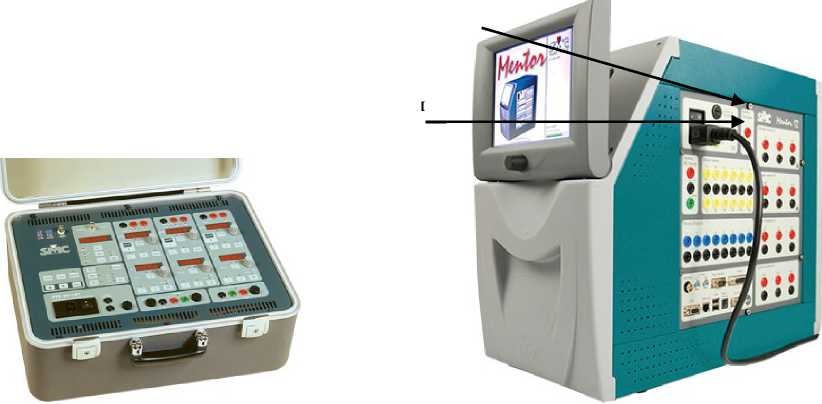

Рис. 8 - Измеритель Mentor 12

Место пломбирования

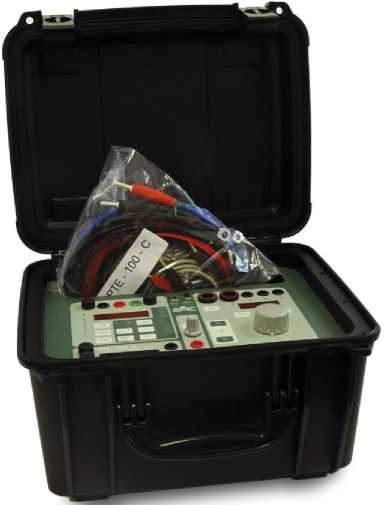

Рис. 9 - Измеритель PTE-100-C в

пластиковом корпусе

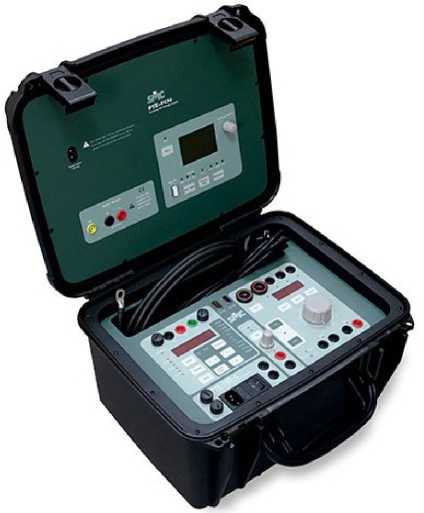

Рис. 10 - Измеритель PTE-100-C pro в пластиковом корпусе

Измерители имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО, которое заносится в программируемое постоянное запоминающее устройство приборов предприятием-изготовителем и недоступно для пользователя. Характеристики встроенного программного обеспечения приведены в таблице 1.

Внешнее ПО (ROOTS) предназначено для тестирования т.н. «интеллектуальных» цифровых реле (IED). ПО не является метрологически значимым.

Внешнее ПО (EUROFAULT) предназначено для анализа поведения реле в переходных режимах и при авариях путем воспроизведения ранее записанных режимов. ПО не является метрологически значимым.

Внешнее ПО (PTE-COM) позволяет дистанционно управлять устройствами серии PTE с внешнего ПК. ПО не является метрологически значимым.

Таблица 1 - Характеристики встроенного программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Функциональные характеристики измерителей PTE

Таблица 3 - Функциональные характеристики измерителей Mentor 12

Таблица 4 - Технические характеристики измерителей PTE

Таблица 5 - Технические характеристики измерителей Mentor 12

Таблица 6 - Метрологические характеристики измерителей PTE-50-CE, PTE-50-CE pro, PTE-50-CET (для модификации PTE-50-CET параметры указаны для одного канала)

Таблица 7 - Метрологические характеристики измерителей PTE-100-C, PTE-100-C plus, PTE-100-C pro

Таблица 8 - Метрологические характеристики измерителей PTE-100-V, PTE-300-V (для модификации PTE-300-V параметры указаны для одного канала)

Таблица 9 - Метрологические характеристики измерителей Mentor 12 (параметры указаны для одного канала)

наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 10 - Комплект поставки измерителей PTE-50-CE, PTE-50-CE pro, PTE-50-CET, PTE-100-V, PTE-300-V

Таблица 12 - Комплект поставки измерителей Mentor 12

приведены в руководстве по эксплуатации в разделе 4. «Функции: описание и применение».

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 240⁹ Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10^-8 до 100 А в диапазоне частот от 1-10’¹ до V10⁶ Гц»

Фирма «EuroSMC, S.A.», Испания

Место нахождения и адрес юридического лица: Poligono Industrial P-29, Calle Buril, 69, 28400 Collado Villalba, Madrid, Spain

Адрес деятельности: Poligono Industrial P-29, Calle Buril, 69, 28400 Collado Villalba, Madrid, Spain

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Место нахождения: 119361, г. Москва, ул. Озерная, д. 46.

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» декабря 2021 г. № 2789

Лист № 1 Регистрационный № 72752-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы влажности FAS исполнения FAS-W

Анализаторы влажности FAS исполнения FAS-W предназначены для автоматических измерений температуры точки росы и объемной доли влаги в природном газе и других газовых средах (воздух, азот и др.) при избыточном давлении до 10 МПа.

Принцип измерений анализаторов влажности FAS исполнения FAS-W (далее - анализаторы)

• - оптический конденсационный метод измерения температуры точки росы, основанный на использовании эффекта полного преломления. Для реализации эффекта полного преломления в качестве источника излучения используется лазер с вертикально поляризованным излучением. В результате, когда поверхность зеркала сухая, луч от лазера, падающий на поверхность зеркала под углом Брюстера, полностью преломляется в зеркало. При охлаждении поверхности зеркала элементом Пельтье и появлении капель воды, луч не преломляется в тело зеркала, а рассеивается на сконденсированных каплях. Система фотоэлектронной регистрации реагирует на отражение света от капель воды возрастанием уровня фотосигнала, поступающего с фотоприемника. Уровень сигнала фотоприемника зависит от количества капель воды, сконденсировавшейся на поверхности охлаждаемого зеркала.

Методика измерений температуры точки росы, реализованная в анализаторах, соответствует ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде» и ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде».

Анализаторы обеспечивают пересчет измеряемой температуры точки росы в значения объемной доли влаги и массовой концентрации, а также приведение измеренной температуры точки росы к давлению, отличному от рабочего, в соответствие со стандартами:

ГОСТ 8.547-2009, ГОСТ 20060-83, ISO 18453:2004.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Анализаторы представляют собой стационарные одноблочные приборы циклического действия.

Конструктивно анализатор состоит из первичного измерительного преобразователя (далее

• — ПИП), корпуса, крышки и блока электроники, находящегося внутри корпуса. Первичный преобразователь представляет собой измерительную ячейку, состоящую из диэлектрического охлаждаемого зеркала со встроенным термодатчиком и элементами Пельтье, лазерного диода, фотоприемника и камеры высокого давления, через которую проходит контролируемый газ. Камера высокого давления рассчитана на избыточное давление анализируемой среды до 10 МПа.

Электрическое питание и связь с внешними телекоммуникационными системами обеспечивается путём подключения кабелей через три кабельных ввода (один основной и два дополнительных) к клеммной колодке, находящейся под крышкой прибора. Дополнительные кабельные вводы поставляются отдельно от прибора и монтируются при необходимости.

Анализатор обеспечивает выходные сигналы:

• - цифровой интерфейс RS-485 (протокол ModBus/RTU);

• - аналоговый выходной сигнал постоянного тока 4-20 мА;

• - два аварийных выхода «Alarm» типа «открытый коллектор», нагрузочная способность которых составляет 0,6 А при 125 VAC и 2 А при 30VDC.

Конструкция ПИП имеет специальный сквозной канал (канал охлаждения) для обеспечения свободного протока жидких и газообразных хладагентов. Для охлаждения корпуса анализатора допускается использование различных хладагентов: вода, этиловый спирт, углекислый газ, пропан, природный газ после дросселирования и т. п. Максимальное давление хладагента, подводимого к каналу охлаждения, не должно превышать 1 МПа. Вход и выход канала охлаждения имеют трубную цилиндрическую резьбу G1/8-A для подключения внешних фитингов для подачи хладагентов.

Для проведения измерений газовых сред с температурой точки росы выше или равной температуре окружающей среды, необходимо обеспечить обогрев подводящих линий и корпуса анализатора до температуры выше измеряемой температуры точки росы не менее чем на 5 °С, во избежание выпадения конденсата.

Подключение прибора к внешним газовым системам проводится с помощью обжимного соединения под трубку с наружным диаметром 3 мм либо 6 мм.

Анализатор выпускается в трех исполнениях: А, В и С, отличающихся диапазонами измерений температуры точки росы и объемной доли влаги.

Общий вид анализаторов представлен на рисунке 1.

Для исключения несанкционированного доступа к метрологически-значимой части прибора на крепежные винты блока электроники и колпачка ПИП наносятся пломбы. Заводской номер наносится на табличку анализатора методом шелкографии.

Анал затор влажнвсти

^:AS-W

1Ех d ПС TS X

,           ...........-IMCCJO МПа

и»питания (внешнее}.....20...27 а 15 Вт ММС

^{и 0К}РУжаощей среды-____..-40*C_*WC

«-------------------------------------

----1-

'> :ТРИ» If RA.RU11BH02 ст 08,07.2015 иС-?и,ВНО1В.О387

«имение,-

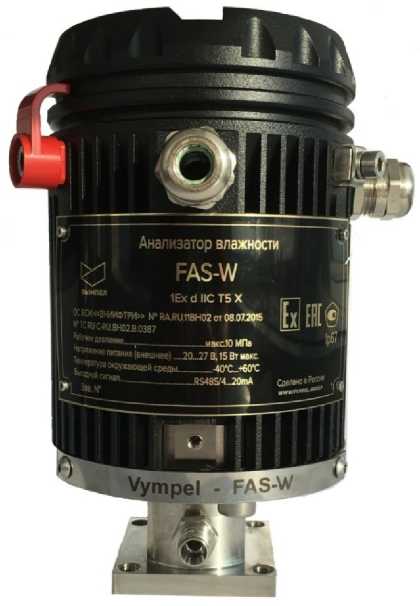

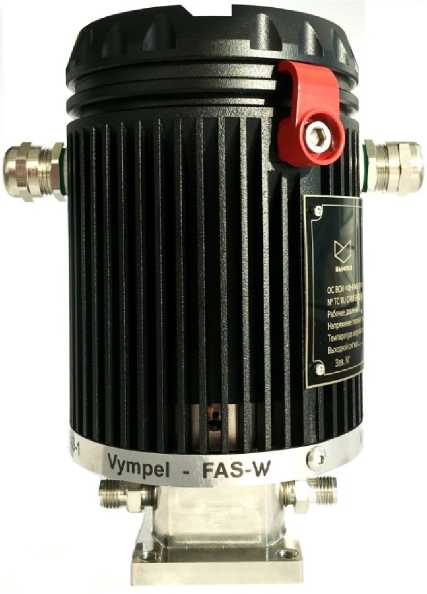

Рисунок 1 - Общий вид

Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения температуры точки росы и/или объемной доли влаги.

ПО выполняет следующие функции:

- прием, обработка и передача измерительной информации от первичного измерительного преобразователя;

- управление режимами первичного измерительного преобразователя (нагрев/охлаждение);

- формирование выходных сигналов (аналогового и цифрового) и передача данных;

- сравнение измеренных значений с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

- автоматическая диагностика состояния анализатора.

Анализаторы обеспечивают работу с автономным ПО Hygrovision версии 4.5 или выше.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Встроенное ПО идентифицируется посредством цифрового выхода RS485 при подключении анализатора к внешним телекоммуникационным системам.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Таблица 3 - Основные технические характеристики анализаторов

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе анализатора.

Таблица 5 - Комплектность средства измерений

ВМПЛ2.844.001 РЭ «Анализаторы влажности FAS исполнения FAS-W. Руководство по эксплуатации», раздел 1

ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде»

ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде» Нормативные и технические документы, устанавливающие требования к анализаторам влажности FAS исполнения FAS-W

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ВМПЛ2.848.008 ТУ Анализаторы влажности FAS. Технические условия.

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Адрес: 143530, Московская обл., Истринский р-он, г. Дедовск, Школьный проезд, д.11

Телефон: 8 (495) 992-38-60, факс: 8 (495) 992-38-60 (доб.105)

E-mail: dedovsk@npovympel.ru

Web-сайт: www.vympel. group

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

ИНН 7809022120

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт www.vniim.ru

E-mail info@vniim.ru,

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311541 от 23.03.2016 г.

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений (Восточно-Сибирский филиал)

ИНН 5044000102

Адрес: 664056, г. Иркутск, ул. Бородина, 57

Юридический адрес: Российская Федерация, 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Web сайт www.vniiftri-irk.ru

E-mail: office@vniiftri-irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» декабря 2021 г. № 2789

Регистрационный № 81065-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое»

Система измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, преобразователей температуры, давления, плотности, объемной доли воды в нефти по линиям связи поступают в комплекс измерительновычислительный, который их преобразует и вычисляет массу нефти по реализованному в нем алгоритму как разность массы брутто нефти и массы балласта, определяемой по результатам лабораторных исследований пробы нефти, как общая массы воды, хлористых солей и механических примесей в нефти. Часть измерительных компонентов СИКН формируют измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК), блока поверочной установки (БПУ), системы обработки информации (СОИ). Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на однотипные с аналогичными метрологическими характеристиками.

Таблица 1 - Состав СИКН

Продолжение таблицы 1

СИКН обеспечивает выполнение следующих основных функций:

• 1) автоматическое измерение массы брутто нефти, плотности нефти, объемной доли воды в нефти, избыточного давления и температуры нефти;

• 2) автоматический и ручной отбор проб;

• 3) вычисление массы нетто нефти при вводе с клавиатуры АРМ оператора значений содержания воды, хлористых солей и механических примесей, определенных в лаборатории;

• 4) выполнение контроля метрологических характеристик (КМХ):

• - рабочего и резервного СРМ по ТПУ;

• - рабочего преобразователя плотности (ИИ) по резервному ИИ;

• - рабочего и резервного ПП по результатам измерений плотности в лаборатории;

• - рабочего влагомера по резервному влагомеру;

• - рабочего и резервного влагомеров по результатам измерений объемной доли воды в лаборатории;

• 5) регистрацию и хранение результатов измерений, формирование отчетов, протоколов, актов.

Иломбирование компонентов СИКН от несанкционированного доступа осуществляется в соответствии с описаниями типов СИ и МИ 3002-2006.

Ирограммное обеспечение (ИО) СИКН обеспечивает реализацию функций СИКН. ИО СИКН реализовано в ИВК и АРМ оператора. Идентификационные данные метрологически значимой части ИО приведены в таблице 2.

Уровень защиты ИО СИКН «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Таблица 3 - Метрологические характеристики

Таблица 4 - Состав и основные метрологические характеристики ИК с комплектным методом определения метрологических характеристик

Таблица 5 - Основные технические характеристики

наносится на титульный лист инструкции по эксплуатации печатным способом.

Таблица 6 - Комплектность средства измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 1504 ПСП «Лугинецкое» (регистрационный номер в ФИФ ОЕИ ФР.1.29.2020.38252).

Приказ Федерального агентства по техническому регулированию и метрологии от 07.08.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Общество с ограниченной ответственностью «Домодедовский опытный машиностроительный завод» (ООО «ДОМЗ»)

ИНН 7710535349

Адрес: 142005, Московская область, г. Домодедово, ул. Кирова, д. 27

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а

Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013.
