МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

26 мая 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 ян густа 2Q2Q г. No 2Й06^

  за собой.

• 4. Контроль за испол] [ениеет^яжл^вдетега^^

^г                              хранится всистемеэлектроннБгодокументооборота

Заместитель Руководителя

Сертификат: 029D109BO00BAE27A64C995DDB0602O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1272

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1272

Лист № 1 Регистрационный № 57514-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия GR

Весы неавтоматического действия GR (далее - весы) предназначены для статического определения массы веществ и материалов.

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - вспомогательное показывающее устройство (Т.2.5);

• - устройство выбора единиц измерений (2.1).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

• - счетный режим;

• - вычисление процентных соотношений.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания.

Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками.

На маркировочной табличке весов указывают:

• - обозначение типа весов;

• - класс точности;

• - значения Max, Min, e, d;

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

- особый диапазон температур;

- знак утверждения типа.

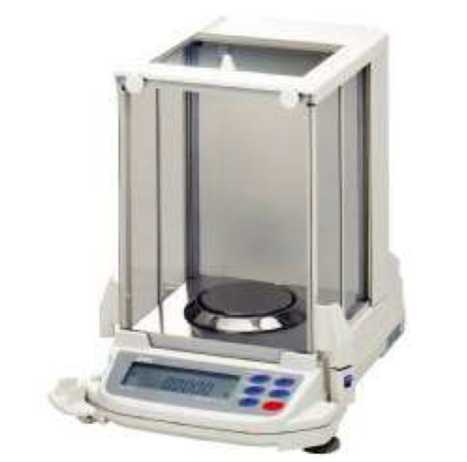

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов GR

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «низкий».

Таблица 1 - Идентификационные данные ПО

Основные метрологические характеристики (класс точности по ГОСТ OIML R 76-1-2011, максимальная нагрузка (Max), поверочный интервал (e), действительная цена деления шкалы (d), число поверочных интервалов (n)) и технические характеристики весов приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики весов

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Таблица 3 - Комплектность средства измерений

приведены в руководстве по эксплуатации (раздел 5 «Взвешивание»)

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2818 «Об утверждении государственной поверочной схемы для средств измерений массы»

Техническая документация A&D Company, Limited», Япония

A&D Company, Limited, Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170, Japan

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437 5577, факс: (495) 437 5666

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7(495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Регистрационный номер RA RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1272

Регистрационный № 40496-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры весовые MF-50, ML-50, MS-70, MX-50

Влагомеры весовые MF-50, ML-50, MS-70, MX-50 (далее — влагомеры) предназначены для измерений массовой доли воды (влажности) в твердых, монолитных, сыпучих, пастообразных материалов, водных суспензий и неводных жидкостей.

Принцип действия влагомеров основан на термогравиметрическом анализе, при котором происходит измерение исходной массы образца, его высушивание, а затем взвешивание остатка и вычисление относительного изменения массы.

Конструктивно влагомеры выполнены в едином корпусе и состоят из взвешивающего устройства, источника нагревания (галогеновой лампы), расположенного в крышке, закрывающей чашку для размещения исследуемого образца, электронного устройства обработки измерительной информации, дисплея, клавиатуры оператора. На корпусе влагомеров установлен пузырьковый индикатор уровня.

Общий вид влагомеров показан на рисунке 1.

MS-70

MX-50

MF-50

ML-50

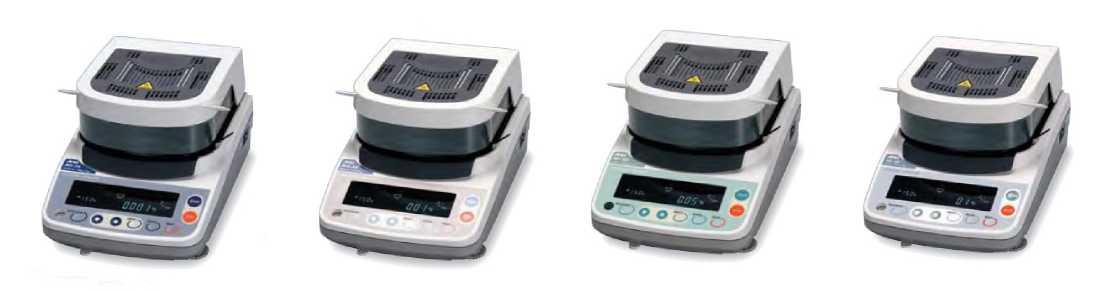

Рисунок 1 — Общий вид влагомеров

Влагомеры снабжены следующими устройствами и функциями:

• - самодиагностика;

• - изменение дискретности индикации массы взвешиваемого образца;

• - изменение дискретности индикации относительной влажности образца;

• - отображение различных характеристик образца в процессе измерения (влажность, масса, скорость изменения массовой доли влаги т.д.).

• - таймер;

• - юстировка весоизмерительного устройства с помощью внешней гири;

• -  установка различных режимов сушки образца (стандартный, ускоренный, автоматический, по заданному времени, по команде оператора);

• - задание и вызов программ сушки (до 20 значений для влагомеров MS-70 и MX-50, до 10 значений для MF-50, до 5 значений для ML-50)

• - устройство для установки показаний влагомера на нуль по команде оператора в режиме отображения массы образца;

• - установка различных температур сушки;

• - энергонезависимое электронное запоминающее устройство для хранения результатов измерений (до 100 значений для влагомеров MS-70 и MX-50, до 50 значений для MF-50, до 30 значений для ML-50);

• - вывод результатов измерений для составления отчетов в форматах GLP, GMP и ISO.

Влагомеры оснащены интерфейсом RS-232C для передачи данных на периферийные устройства (например, персональный компьютер, принтер).

Модификации влагомеров отличаются диапазонами измерений, пределами допускаемой погрешности, наличием дополнительных устройств и набором сервисных функций.

Нанесение знака поверки на средства измерений не предусмотрено.

Программное обеспечение (далее - ПО) влагомеров является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Идентификационные данные программного обеспечения приведены в таблице 1. Идентификационные данные ПО отображаются на дисплее при включении прибора.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные программного обеспечения

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 2 — Метрологические и технические характеристики

наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе влагомера и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 — Комплектность средства измерений

Таблица 4 — Дополнительная комплектация

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация A&D Company, Limited, Япония.

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-Ikebukuro, Toshima-Ku, Tokyo 170-0013, Japan

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1272

Лист № 1 Регистрационный № 68503-17 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения артериального давления и частоты пульса цифровые серии UB, модели: UB-201, UB-202, UB-402, UB-403, UB-505

Назначение средства измерений

Приборы для измерения артериального давления и частоты пульса цифровые серии UB, модели: UB-201, UB-202, UB-402, UB-403, UB-505 предназначены для измерений систолического и диастолического артериального давления осциллометрическим методом и определения частоты пульса при размещении компрессионной манжеты на запястье.

Описание средства измерений

Принцип действия приборов для измерения артериального давления и частоты пульса цифровых серии UB, моделей: UB-201, UB-202, UB-402, UB-403, UB-505 основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в манжете в интервале времени от момента определения систолического давления до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором автоматически. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплее в цифровом виде.

Приборы для измерения артериального давления и частоты пульса цифровые серии UB, модели: UB-201, UB-202, UB-402, UB-403, UB-505 состоят из основного блока и манжеты компрессионной. Конструктивно основной блок закреплен на манжете компрессионной. Манжета компрессионная представляет собой пневмокамеру с застежкой для фиксации на запястье. На лицевой панели электронного блока находятся экран жидкокристаллического цифрового дисплея, кнопка включения START.

На экране жидкокристаллического цифрового дисплея предусмотрена индикация результатов измерения (последовательная индикация систолического, диастолического артериального давления и частоты пульса); служебной информации (текущее значение давления в манжете, знак компрессии и декомпрессии, сообщение ошибки измерения, индикация разряда элементов питания ниже допустимого уровня и др.).

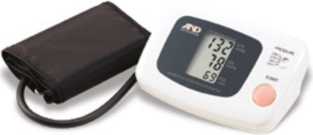

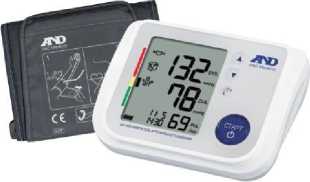

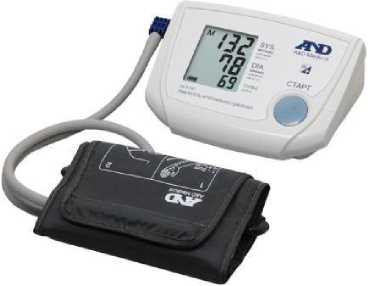

Общий вид приборов для измерения артериального давления и частоты пульса цифровых серии UB, моделей: UB-201, UB-202, UB-402, UB-403, UB-505 представлен на рисунках 1 - 5.

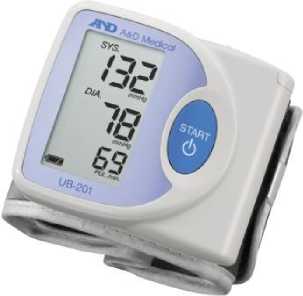

Рисунок 1 - Модель UB-201

Рисунок 2 - Модель UB-202

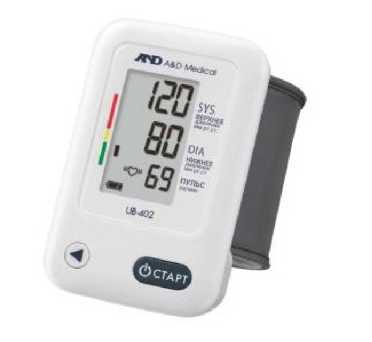

Рисунок 3 - Модель UB-402

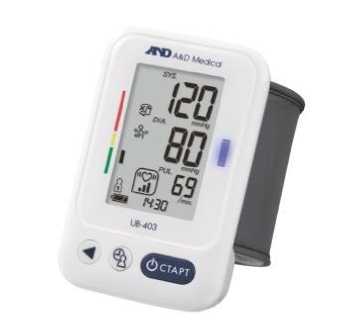

Рисунок 4 - Модель UB-403

Рисунок 5 - Модель UB-505

Пломбирование приборов для измерения артериального давления и частоты пульса цифровых серии UB, модели: UB-201, UB-202, UB-402, UB-403, UB-505 не предусмотрено.

Нанесение знака поверки на средства измерений не предусмотрено.

Приборы для измерения артериального давления и частоты пульса цифровые серии UB, модели: UB-201, UB-202, UB-402, UB-403, UB-505 имеют встроенное программное обеспечение (ПО), размещенное внутри неразъемного корпуса, которое используется для проведения и обработки результатов информации, полученной в процессе проведения измерений.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус основного блока методом наклеивания.

Таблица 3 - Комплектность средства измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам для измерения артериального давления и частоты пульса цифровым серии UB, модели: UB-201, UB-202, UB-402, UB-403, UB-505

ГОСТ 31515.1-2012 (EN 1060-1:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования.

ГОСТ 31515.3-2012 (EN 1060-3:1997) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови.

ГОСТ Р 8.802-2012 Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация A&D Company, Limited, Япония.

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Japan

Производственные площадки:

A&D Electronics (Shenzhen) Co., Ltd., Китай

Адрес: 1-5/F, Building #4, Hengchangrong High Tech Industry Park, Shangnan East Road,

Hongtian, Shajing, Bao'an District, Shenzhen, Guangdong, 518125, P.R. China

A&D Vietnam Limited, Вьетнам

Адрес: No. 28, Street 5, Integrated Township and Industrial Park VSIP Bac Ninh, Phu Chan commune, Tu Son Town, Bac Ninh province, Vietnam

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: +7 (495) 437-56-33/+7 (495) 437-31-47

Е-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний измерений в целях утверждения типа № 30003-2014 от 23.06.2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1272

Лист № 1 Регистрационный № 69151-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения артериального давления и частоты пульса цифровые модели: UA-911BT, UA-911BT-C

Назначение средства измерений

Приборы для измерения артериального давления и частоты пульса цифровые моделей: UA-911BT, UA-911BT-C предназначены для измерений систолического и диастолического артериального давления и частоты пульса осциллометрическим методом при размещении компрессионной манжеты на плече.

Описание средства измерений

Принцип действия приборов для измерения артериального давления и частоты пульса цифровых моделей: UA-911BT, UA-911BT-C основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в манжете в интервале времени от момента определения систолического давления до момента определения диастолического давления. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплее прибора в цифровом виде. Результаты измерений приборов для измерения артериального давления и частоты пульса цифровых моделей: UA-911BT, UA-911BT-C могут быть переданы на компьютер с помощью беспроводной передачи по Блютус (Bluetooth).

Приборы для измерения артериального давления и частоты пульса цифровые модели: UA-911BT, UA-911BT-C состоят из основного блока и манжеты компрессионной. Манжета компрессионная представляет собой пневмокамеру с застежкой для фиксации на плече. Нагнетание воздуха в манжету производится компрессором автоматически.

На лицевой панели основного блока находятся экран жидкокристаллического цифрового дисплея, кнопка включения/выключения СТАРТ. На экране жидкокристаллического цифрового дисплея предусмотрены индикация результатов измерений (последовательная индикация систолического, диастолического артериального давления и частоты пульса); служебной информации (текущее значение давления в манжете, сообщение ошибки измерения, знак уровня зарядки элементов питания и др.).

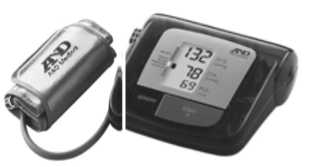

Общий вид приборов для измерения артериального давления и частоты пульса цифровых моделей: UA-911BT, UA-911BT-C и место нанесения защитной наклейки от несанкционированного доступа представлены на рисунках 1-3.

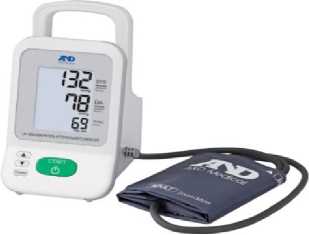

Рисунок 2 - Модель UA-911BT-C

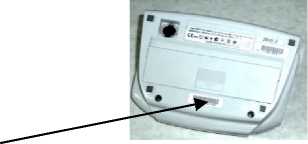

Место нанесения защитной наклейки от несанкционированного доступа

Рисунок 3 - Место нанесения защитной наклейки

Нанесение знака поверки на средства измерений не предусмотрено.

Приборы для измерения артериального давления и частоты пульса цифровые модели: UA-911BT, UA-911BT-C имеют встроенное программное обеспечение (ПО), которое используется для проведения и обработки результатов измерений.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения приборов для измерения артериального давления и частоты пульса цифровых моделей: UA-911BT, UA-911BT-C

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус основного блока методом наклеивания.

Комплектность средства измерений

Таблица 4 - Комплектность

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам для измерения артериального давления и частоты пульса цифровым моделей: UA-911BT, UA-911BT-C

ГОСТ 31515.1-2012 (EN 1060-1:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования.

ГОСТ 31515.3-2012 (EN 1060-3:1997) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови.

ГОСТ 8.802-2012 Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация A&D Company, Limited, Япония.

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Japan

Производственные площадки:

A&D Company, Limited, Япония

Адрес: 1-243 Asahi, Kitamoto-shi, Saitama-ken, 364-8585, Japan.

A&D Electronics (Shenzhen) Co., Ltd., Китай

Адрес: Datianyang Industrial Zone, Tantou Village, Songgang Town, Bao'an District, Shenzhen, Guangdong Province, China.

Адрес: 1-5/F, Building #4, Hengchangrong High Tech Industry Park, Shangnan East Road,

Hongtian, Shajing, Bao'an District, Shenzhen, Guangdong, 518125, P.R. China

A&D Vietnam Limited, Вьетнам.

Адрес: No. 28, Street 5, Integrated Township and Industrial Park VSIP Bac Ninh,

Phu Chan commune, Tu Son Town, Bac Ninh province, Vietnam

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений».

Адрес: 119361, г. Москва, ул. Озерная, 46.

Тел./факс: +7 (495) 437-56-33/+7 (495) 437-31-47

Е-mail: vniiofi@vniiofi.ru; www.vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1272

Лист № 1 Регистрационный № 68813-17                                           Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения артериального давления и частоты пульса цифровые серии UA, модели: UA-604, UA-605, UA-620, UA-640, UA-667, UA-668, UA-668 с адаптером сетевым, UA-669, UA-670, UA-704, UA-705, UA-705 с манжетой большой, UA-767, UA-774, UA-777, UA-777 с манжетой большой, UA-778, UA-779, UA-780, UA-780 с адаптером сетевым, UA-787, UA-790, UA-877, UA-888, UA-888 с адаптером сетевым, UA-888 с чехлом для хранения, UA-888 с чехлом для хранения и адаптером сетевым, UA-1100, UA-1200, UA-1300, UA-1400, UA-1500

Назначение средства измерений

Приборы для измерения артериального давления и частоты пульса цифровые серии UA, модели: UA-604, UA-605, UA-620, UA-640, UA-667, UA-668, UA-668 с адаптером сетевым, UA-669, UA-670, UA-704, UA-705, UA-705 с манжетой большой, UA-767, UA-774, UA-777, UA-777 с манжетой большой, UA-778, UA-779, UA-780, UA-780 с адаптером сетевым, UA-787, UA-790, UA-877, UA-888, UA-888 с адаптером сетевым, UA-888 с чехлом для хранения, UA-888 с чехлом для хранения и адаптером сетевым, UA-1100, UA-1200, UA-1300, UA-1400, UA-1500 (далее - приборы серии UA), предназначены для измерений систолического и диастолического артериального давления и частоты пульса осциллометрическим методом при размещении компрессионной манжеты на плече.

Описание средства измерений

Принцип действия приборов серии UA основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в манжете в интервале времени от момента определения систолического давления до момента определения диастолического давления. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплее прибора в цифровом виде.

В приборах серии UA, моделей: UA-604, UA-605, UA-620, UA-704, UA-705, UA-705 с манжетой большой нагнетание воздуха в манжету производится с помощью ручного пневматического нагнетателя (груши). В приборах остальных моделей нагнетание воздуха в манжету производится компрессором автоматически.

Приборы серии UA состоят из основного блока и манжеты компрессионной. Манжета компрессионная представляет собой пневмокамеру с застежкой для фиксации на плече. На лицевой панели основного блока находятся экран жидкокристаллического цифрового дисплея, кноп^ включения/выключения. На экране жидкокристаллического цифрового дисплея предусмотрены индикация результатов измерения (последовательная индикация систолического, диастолического артериального давления и частоты пульса); служебной информации (текущее значение давления в манжете, сообщение ошибки измерения, знак уровня зарядки элементов питания и др.).

Приборы серии UA имеют одинаковые метрологические характеристики, различаются внешним видом, комплектацией, габаритными размерами и массой.

Общий вид приборов серии UA и место нанесения защитной наклейки представлены на

рисунках 1-26.

Рисунок 1 - Модель UA-604

Рисунок 2 - Модель UA-605

Рисунок 3 - Модель UA-620

Рисунок 4 - Модель UA-640

Рисунок 5 - Модель UA-667

Рисунок 6 - Модель UA-668

Рисунок 7 - Модель UA-669

Рисунок 8 - Модель UA-670

Рисунок 10 - Модель UA-705

Рисунок 11 - Модель UA-767

Рисунок 12 - Модель UA-774

Рисунок 9 - Модель UA-704

Рисунок 13 - Модель UA-777

Рисунок 14 - Модель UA-778

Рисунок 15 - Модель UA-779

Рисунок 16 - Модель UA-780

Рисунок 17 - Модель UA-787

Рисунок 18 - Модель UA-790

Рисунок 19 - Модель UA-877

Рисунок 20 - Модель UA-888

Рисунок 21 - Модель

UA-1100

Рисунок 22 - Модель

UA-1200

Рисунок 23 - Модель

UA-1300

Рисунок 24 - Модель

UA-1400

Рисунок 25 - Модель

UA-1500

Рисунок 26 - Место нанесения защитной наклейки от

Нанесение знака поверки на средства измерений не предусмотрено.

Программное обеспечение

Приборы серии UA имеют встроенное программное обеспечение (ПО), размещенное внутри неразъемного корпуса, которое используется для проведения и обработки результатов информации, полученной в процессе проведения измерений.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

*имеется разъем, находящийся на задней панели прибора, для подключения адаптера сетевого.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус основного блока методом наклеивания.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Продолжение таблицы 3

Продолжение таблицы 3

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам для измерения артериального давления и частоты пульса цифровым серии UA, модели: UA-604, UA-605, UA-620, UA-640, UA-667, UA-668, UA-668 с адаптером сетевым, UA-669, UA-670, UA-704, UA-705, UA-705 с манжетой большой, UA-767, UA-774, UA-777, UA-777 с манжетой большой, UA-778, UA-779, UA-780, UA-780 с адаптером сетевым, UA-787, UA-790, UA-877, UA-888, UA-888 с адаптером сетевым, UA-888 с чехлом для хранения, UA-888 с чехлом для хранения и адаптером сетевым, UA-1100, UA-1200, UA-1300, UA-1400, UA-1500

ГОСТ 31515.1-2012 (EN 1060-1:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования.

ГОСТ 31515.3-2012 (EN 1060-3:1997) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови.

ГОСТ Р 8.802-2012 Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация A&D Company, Limited, Япония.

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Japan

Производственные площадки:

A&D Electronics (Shenzhen) Co., Ltd., Китай

Адрес: 1-5/F, Building #4, Hengchangrong High Tech Industry Park, Shangnan East Road, Hongtian, Shajing, Bao'an District, Shenzhen, Guangdong, 518125, P.R. China

A&D Vietnam Limited, Вьетнам

Адрес: No. 28, Street 5, Integrated Township and Industrial Park VSIP Bac Ninh, Phu Chan commune, Tu Son Town, Bac Ninh province, Vietnam

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел.: +7 (495) 437-56-33/ +7 (495) 437-31-47

Е-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014
