Приложение А

Г осударственная поверочная схема для средств измерений скорости воздушного потока

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «25» ноября 2019 г. № 2815

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ

ИЗМЕРЕНИЙ СКОРОСТИ ВОЗДУШНОГО ПОТОКА

Настоящий документ распространяется на государственную поверочную схему для средств измерений скорости воздушного потока в диапазоне от 0,05 до 1360 м/с (М=4)^{1 2 3}и устанавливает порядок передачи единицы скорости воздушного потока - метра в секунду (м/с) от государственного первичного специального эталона единицы скорости воздушного потока с помощью вторичных эталонов, рабочих эталонов, а также эталонов и средств измерений, заимствованных из других поверочных схем, средствам измерений с указанием погрешностей и основных методов передачи.

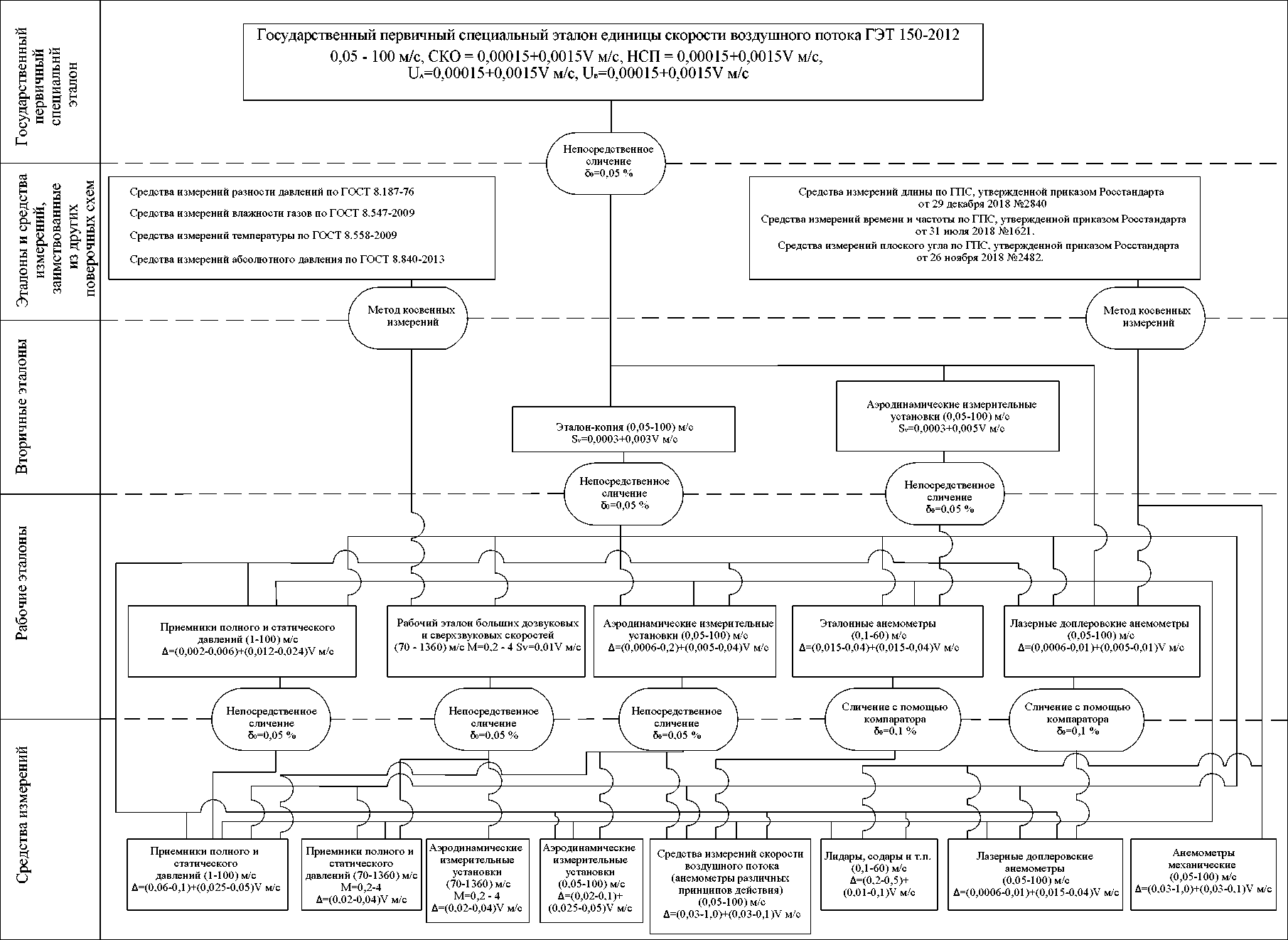

Графическое изображение государственной поверочной схемы для средств измерений скорости воздушного потока (далее - ГПС) приведено в обязательном приложении А.

Допускается проводить передачу единицы измерений с помощью эталонов более высокой точности, чем предусмотрено настоящим документом.

В настоящем документе использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^ 10^{4 5} Па

ГОСТ 8.547-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10⁶ Па

• 3.1. Государственный первичный специальный эталон единицы скорости воздушного потока (далее - ГПСЭ) состоит из комплекса следующих средств измерений:

установка аэродинамическая измерительная - замкнутая аэродинамическая труба для воспроизведения значений скорости воздушного потока в диапазоне от 0,05 до 100 м/с;

эталонный лазерный доплеровский измеритель скорости воздушного потока в диапазоне от 0,05 до 50 м/с;

эталонные приемники полного и статического давлений и средства измерений давления по ГОСТ 8.187 и ГОСТР 8.840 для измерений скорости воздушного потока в диапазоне от 10 до 100 м/с;

измерительное устройство для воспроизведения линейной скорости твердого тела в диапазоне от 0,05 до 20 м/с;

средства измерений температуры по ГОСТ 8.558 и влажности воздуха по ГОСТ 8.547.

• 3.2. Диапазон значений скорости воздушного потока, в котором воспроизводится единица   скорости воздушного   потока, составляет

от 0,05до 100 м/с.

• 3.3. Государственный первичный специальный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S, не превышающим (0,00015 + 0,0015V) м/с (здесь и далее V -значения скорости воздушного потока), при десяти независимых измерениях. Неисключенная систематическая погрешность 0 не превышает (0,00015 + 0,0015V) м/с.

• 3.4. Значение стандартной неопределенности, оцениваемой по типу А, UA, не превышает (0,00015+0,0015V) м/с при десяти независимых измерениях. Стандартная неопределенность по типу В, UB, не превышает (0,00015 + 0,0015V) м/с.

• 3.5. Государственный первичный специальный эталон применяют для передачи единицы скорости воздушного потока вторичным эталонам, рабочим эталонам, и, в обоснованных случаях, средствам измерений методом непосредственного сличения. Погрешность метода составляет ±0,05 %.

• 3.6. Для обеспечения воспроизведения единицы скорости воздушного потока с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

• 4.1. В качестве эталонов и средств измерений, заимствованных из других поверочных схем, при поверке лазерных доплеровских анемометров, лидаров, содаров, анемометров механических, применяют:

средства измерений длины по ГПС, утвержденной приказом Росстандарта от 29 декабря 2018 № 2840;

средства измерений времени и частоты по ГПС, утвержденной приказом Росстандарта от 31 июля 2018 № 1621;

средства измерений плоского угла по ГПС, утвержденной приказом Росстандарта от 26ноября2018 № 2482.

• 4.1.1. Эталоны и средства измерений, заимствованные из других поверочных схем, применяют для передачи единицы скорости воздушного потока средствам измерений методом косвенных измерений (имитационным методом).

Поверка имитационным методом - совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям, при которых не проводится непосредственное сличение средства измерений с эталоном единицы величины.

• 4.2. При передаче единицы скорости воздушного потока более 100 м/с рабочему эталону больших дозвуковых и сверхзвуковых скоростей методом косвенных измерений, по уравнениям газовой динамики, используется эталон-копия и эталоны и средства измерений по стандартам раздела 2 настоящей государственной поверочной схемы.

В качестве вторичных эталонов применяют эталон-копию и установки аэродинамические измерительные.

• 5.1. В качестве вторичного эталона применяют эталон-копию, включающий установку аэродинамическую измерительную с эталонным приемником полного и статического давлений и лазерным доплеровским измерителем скорости в диапазоне измерений от 0,05 до 100 м/с.

  • 5.1.1. Сличение государственного первичного специального эталона с эталоном-копией проводят с помощью групповых совместных испытаний эталонных приемников полного и статического давлений, входящих в их состав, в каждом из эталонов. Суммарное среднее квадратическое отклонение SV результата сличения эталона-копии с государственным первичным специальным эталоном не должно превышать (0,0003+0,003V) м/с.

  • 5.1.2. Эталон-копию применяют для передачи единицы скорости воздушного потока:

рабочему эталону больших дозвуковых и сверхзвуковых скоростей;

рабочим эталонам, и, в обоснованных случаях, средствам измерений методом непосредственного сличения с погрешностью ±0,05 %;

• 5.1.3.Сличение рабочего эталона больших дозвуковых и сверхзвуковых скоростей с эталоном-копией проводят с помощью групповых совместных испытаний эталонных приемников полного и статического давлений, входящих в их состав, в каждом из эталонов. Суммарное среднее квадратическое отклонение SV результата сличения рабочего эталона с эталоном-копией не должно превышать (0,01V) м/с.

• 5.2. В качестве вторичного эталона применяют установки аэродинамические измерительные в диапазоне измерений от 0,05 до 100 м/с.

5.2.1. Суммарное среднее квадратическое отклонение SV результата сличения рабочего эталона с ГПСЭ не должно превышать (0,0003+0,005V) м/с.

• 5.2.2. Вторичный эталон применяют для передачи единицы скорости воздушного потока рабочим эталонами, в обоснованных случаях, средствам измерений методом непосредственного сличения.

6.1. В качестве эталонов используют:

приемники полного и статического давлений в диапазоне измерений от 1 до 100 м/с;

рабочий эталон больших дозвуковых и сверхзвуковых скоростей в диапазоне от 70 до 1360 м/с (М от 0,2 до 4);

установки аэродинамические измерительные в диапазоне измерений скорости воздушного потока от 0,05 до 100 м/с;

эталонные анемометры в диапазоне измерений от 0,1 до 60 м/с;

лазерные доплеровские анемометры в диапазоне измерений от 0,05 до 100 м/с.

• 6.2. Пределы допускаемой абсолютной погрешности измерений скорости

воздушного потока Д приведены в таблице 1. Таблица 1 - Рабочие эталоны

• 6.3. Рабочие эталоны применяют для передачи единицы скорости воздушного потока средствам измерений методом непосредственного сличения с погрешностью 5₀, равной ±0,05 %, и сличением с помощью компаратора с погрешностью 5₀, равной ±0,1 %.

В качестве компаратора используют установки аэродинамические, входящие в состав рабочего эталона.

• 6.4. Рабочий эталон больших дозвуковых и сверхзвуковых скоростей применяют для передачи единицы скорости воздушного потока средствам измерений методом непосредственного сличения.

В качестве средств измерений используют: приемники полного и статического давлений; установки аэродинамические измерительные;

приемники полного и статического давлений больших дозвуковых и сверхзвуковых скоростей;

установки аэродинамические измерительные больших дозвуковых и сверхзвуковых скоростей;

средства измерений скорости воздушного потока (анемометры различных принципов действия);

лидары, содары и т.п.;

лазерные доплеровские анемометры.

Метрологические характеристики средств измерений приведены в таблице 2.

Таблица 2-Средства измерений

¹

При больших дозвуковых (более 100 м/с) и сверхзвуковых скоростях воздушного потока в

²

аэродинамике используется число Маха - отношение скорости потока к скорости звука. М=4 соответствует

³

скорости 1360 м/с при температуре 288,15 К стандартной атмосферы на нулевой высоте. Реализуемый в

⁴

настоящей государственной поверочной схеме воздушный поток в условиях аэродинамических труб при М=4

⁵

имеет скорость 670 м/сза счет понижения температуры и соответственно местной скорости звука.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 ноября 2019 г.                                                   2815

Москва

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832 и Планом разработки (пересмотра) и утверждения государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2819, приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений скорости воздушного потока (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы скорости воздушного потока (ГЭТ 150-2012), эталонов и средств измерений скорости воздушного потока и вводится в действие с 1 января 2020 г.;

эталоны, аттестованные на соответствие ГОСТ 8.886-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений скорости воздушного потока» (далее - ГОСТ 8.886-2015), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.886-2015, соответствующие по своим метрологическим характеристикам указанному

п/010643 разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.886-2015, не соответствующие по своим метрологическим характеристикам указанному разряду тС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.886-2015 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению технического регулирования и стандартизации (И. А.Киреева) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.886-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений скорости воздушного потока».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С.И.Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ Е ЭП

сертификат: 0061036E1807EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

_____________/
