Приложение А (обязательное)

2

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «15» декабря 2021 г. № 2886

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ

ИЗМЕРЕНИЙ УСКОРЕНИЯ СВОБОДНОГО ПАДЕНИЯ

• 1.1. Государственная поверочная схема распространяется на эталоны и средства измерений ускорения свободного падения (ускорения силы тяжести) и устанавливает порядок воспроизведения, хранения и передачи единицы ускорения при измерении ускорения свободного падения от государственного первичного эталона с помощью вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

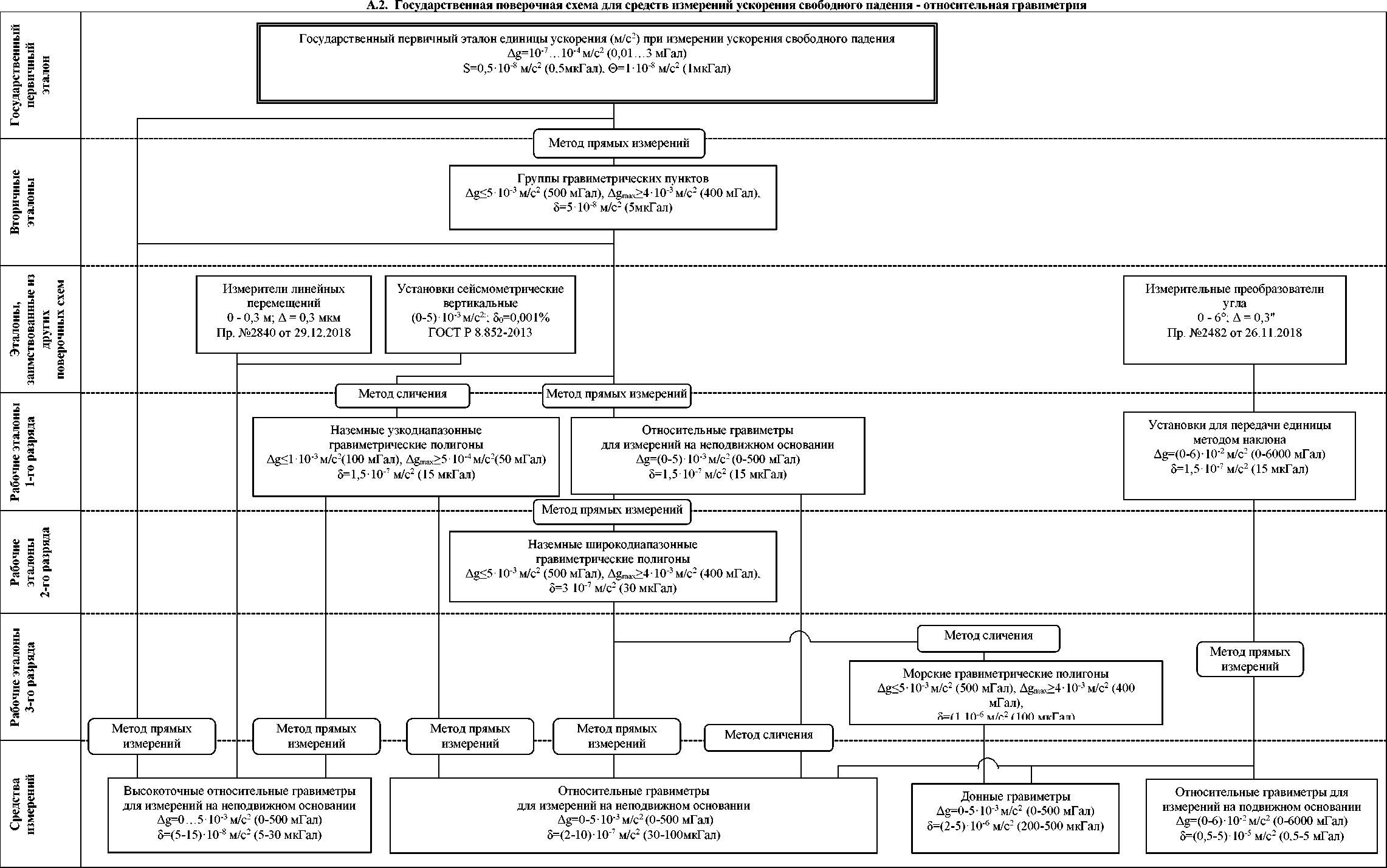

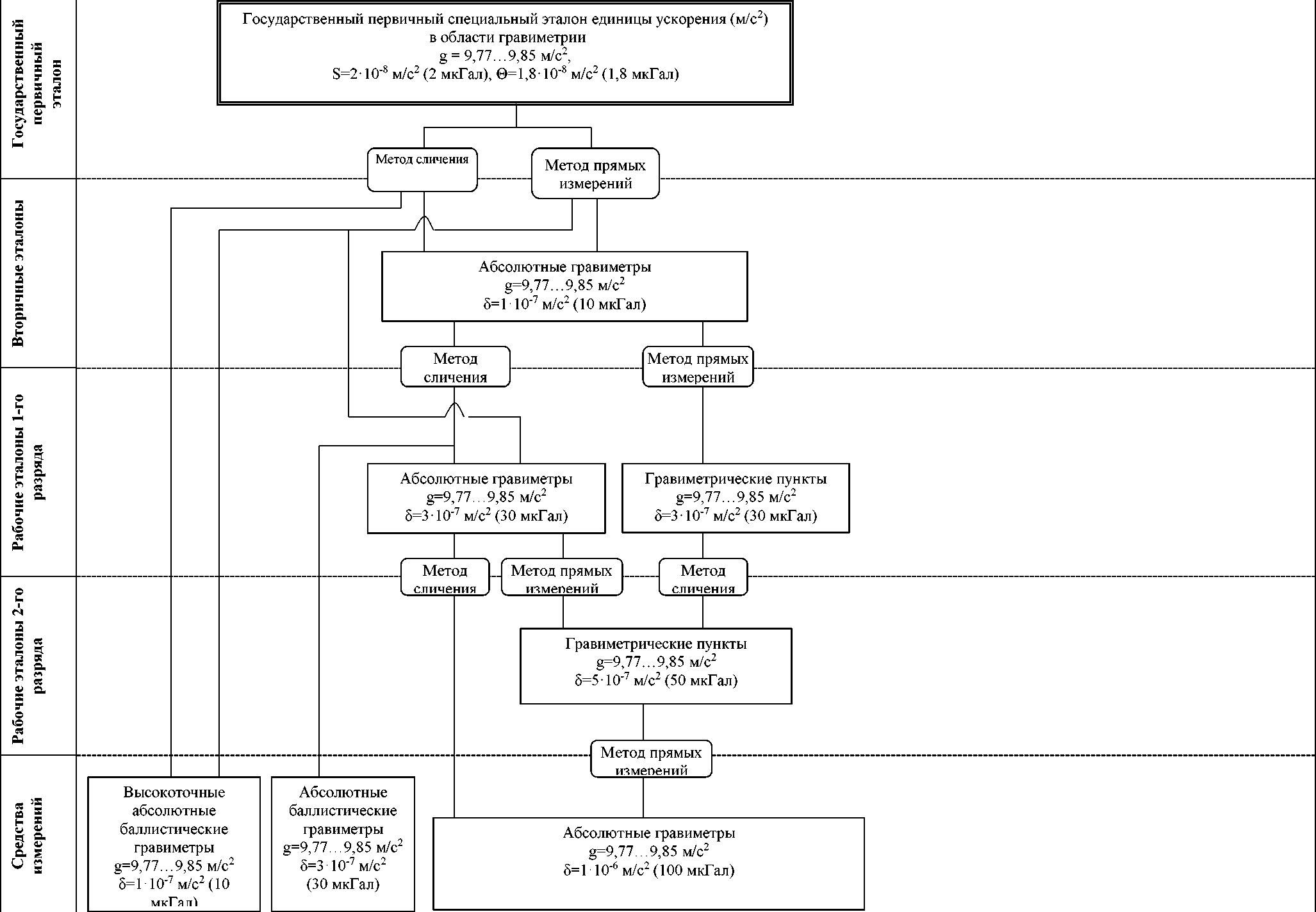

• 1.2. Государственная поверочная схема для средств измерений ускорения свободного падения графически представлена в Приложении А (рисунки А.1 и А.2).

В настоящей поверочной схеме использованы следующие нормативные ссылки:

• 2.1. Приказ Росстандарта от 19.01.2016 № 22 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».

• 2.2. Приказ Росстандарта от 29.11.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины»

• 2.3. ГОСТ Р 8.852-2013 «Государственная поверочная схема для средств измерений параметров сейсмоколебаний».

3.1 Государственный первичный специальный эталон единицы ускорения в области гравиметрии (далее — ГПСЭ) ГЭТ 190-2019 предназначен для воспроизведения и хранения единицы ускорения при измерении ускорения свободного падения и ее передачи с помощью вторичных и рабочих эталонов средствам измерений в целях обеспечения единства измерений в стране.

В состав ГПСЭ входят:

абсолютные баллистические гравиметры;

средства передачи единицы ускорения, включающая в себя гравиметрические пункты с системой станций, образующих локальную гравиметрическую сеть и обеспечивающих воспроизведение разности значений ускорения свободного падения;

аппаратура контроля параметров гравиметрического пункта и окружающей среды; вспомогательные средства, обеспечивающие работу ГПСЭ.

• 3.2. Диапазон значений ускорения свободного падения g, воспроизводимый ГПСЭ, составляет от 9,77 до 9,85 м/с² (от 977 до 985 Гал)¹⁾.

• 3.3.  Диапазон значений разности ускорений свободного падения Ag, воспроизводимый ГПСЭ, составляет от V10^-7 до 340^-5 м/с² (от 10 мкГал до 3 мГал).

• 3.4. ГПСЭ обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S, не превышающим 240^-8 м/с² (2 мкГал). Неисключенная систематическая погрешность 0 не превышает 1,8-10’⁸ м/с² (1,8 мкГал).

• 3.5. С целью обеспечения воспроизведения единицы ускорения при измерении ускорения свободного падения с указанной точностью должны быть соблюдены правила хранения и применения ГПСЭ, утвержденные в установленном порядке.

• 3.6. ГПСЭ применяют для передачи единицы ускорения при измерении ускорения свободного падения вторичным и рабочим эталонам и высокоточным средствам измерений методом сличения и методом прямых измерений.

⁾ 1 Гал = 0,01 м/с² - внесистемная единица линейного ускорения, применяемая в гравиметрии.

• 4.1. В качестве эталонов, заимствованных из других поверочных схем, используют: средства измерения по Государственной поверочной схеме для средств измерений длины (утв. пр. Росстандарта от 29.11.2018 № 2840);

установки сейсмометрические вертикальные по ГОСТ Р 8.852-2013;

средства измерения по Государственной поверочной схеме для средств измерений плоского угла (утв. пр. Росстандарта от 19.01.2016 № 22).

• 4.2. Эталоны, заимствованные из других поверочных схем, используют для передачи единицы длины при калибровке относительных гравиметров методом задания линейного ускорения с использованием установок сейсмометрических вертикальных по ГОСТ Р 8.8522013, а также для передачи единицы плоского угла установкам для калибровки относительных гравиметров методом наклона в поле силы тяжести.

5.1 Для измерений абсолютного значения ускорения свободного падения g в качестве вторичных эталонов используют абсолютные гравиметры.

Диапазон значений ускорения свободного падения g, воспроизводимый вторичными эталонами, составляет от 9,77 до 9,85 м/с² (от 977 до 985 Гал).

Пределы допускаемых абсолютных погрешностей □ вторичных эталонов не превышают 10-7 м/с² (10^мкГал).

Вторичные эталоны применяют для передачи единицы ускорения при измерении ускорения свободного падения рабочим эталонам и средствам измерений методом сличения и методом прямых измерений.

• 5.2. Для измерений разности значений ускорения свободного падения Ag в качестве вторичных эталонов используют группы гравиметрических пунктов с разностями номинальных значений между пунктами в диапазоне до 5П0’³ м/с² (500 мГал).

Пределы допускаемых абсолютных погрешностей вторичных эталонов 3 не превышают 5П0’⁸ м/с² (5 мкГал).

Вторичные эталоны применяют для передачи единицы ускорения при измерении разности значений ускорения свободного падения рабочим эталонам и средствам измерений методом сличения и методом прямых измерений.

• 6.1. Для измерений абсолютного значения ускорения свободного падения g в качестве рабочих эталонов 1-го разряда используют абсолютные гравиметры с диапазоном измерений от 9,77 до 9,85 м/с² (от 977 до 985 Гал) и гравиметрические пункты с опорными значениями в пределах указанного диапазона. Пределы допускаемых абсолютных погрешностей рабочих эталонов 1-го разряда:

абсолютных гравиметров — не более 340’⁷ м/с² (30 мкГал);

гравиметрических пунктов — не более 340’⁷ м/с² (30) мкГал).

Рабочие эталоны 1-го разряда применяют для передачи единицы ускорения при измерении ускорения свободного падения рабочим эталонам

2-го разряда и средствам измерений методом сличения и методом прямых измерений.

• 6.2. Для измерений разности значений ускорения свободного падения Ag в качестве рабочих эталонов 1-го разряда используют:

наземные узкодиапазонные гравиметрические полигоны с разностями значений между пунктами в диапазоне до П10’³ м/с² (100 мГал), максимальным значением разности не менее 5П0'³ м/с² (50 мГал) и пределами допускаемых абсолютных погрешностей 3 не более 1,5-10’⁷ м/с² (15 мкГал);

относительные гравиметры для измерений на неподвижном основании с диапазоном Ag от 0 до 5А0^-3 м/с² (от 0 до 500 мГал) и пределами допускаемых абсолютных погрешностей 5 не более 1,5-10’⁷ м/с² (15 мкГал);

установки для передачи единицы методом наклона с диапазоном Ag от 0 до 6А0^-2 м/с² (от 0 до 6000 мГал) и пределами допускаемых абсолютных погрешностей 5 не более 1,5-10^-7 м/с² (15 мкГал).

Рабочие эталоны 1-го разряда применяют для передачи единицы ускорения при измерении разности ускорения свободного падения рабочим эталонам 2-го разряда и средствам измерений методом сличения и методом прямых измерений.

• 6.3. Для измерений абсолютного значения ускорения свободного падения g в качестве рабочих эталонов 2-го разряда используют гравиметрические пункты с опорными значениями в пределах диапазона g от 9,77 до 9,85 м/с² и пределами допускаемых абсолютных погрешностей 5 не более 5А0^-7 м/с² (50 мкГал).

Рабочие эталоны 2-го разряда применяют для передачи единицы ускорения при измерении ускорения свободного падения средствам измерений методом прямых измерений.

• 6.4. Для измерений разности значений ускорения свободного падения Ag в качестве рабочих эталонов 2-го разряда используют наземные ширококодиапазонные гравиметрические полигоны с разностями значений между пунктами в диапазоне до 5А0^-3 м/с² (500 мГал), максимальным значением разности не менее 4А0^-3 м/с² (400 мГал) и пределами допускаемых абсолютных погрешностей 5 не более 3А0^-7 м/с² (30 мкГал).

Рабочие эталоны 2-го разряда применяют для передачи единицы ускорения при измерении разности ускорения свободного падения рабочим эталонам 3-го разряда и средствам измерений методом сличений и методом прямых измерений.

• 6.5. Для измерений разности значений ускорения свободного падения Ag в качестве рабочих эталонов 3-го разряда используют морские гравиметрические полигоны с разностями значений между пунктами в диапазоне до 5А0^-3 м/с² (500 мГал), максимальным значением разности не менее 4А0^-3 м/с² (400 мГал) и пределами допускаемых абсолютных погрешностей 5 не более 1А0^-6 м/с² (100 мкГал).

Рабочие эталоны 3-го разряда применяют для передачи единицы ускорения при измерении разности ускорения свободного падения рабочим средствам измерений методом прямых измерений.

• 7.1. В качестве средств измерений абсолютных значений ускорения свободного падения g используют:

высокоточные абсолютные баллистические гравиметры с диапазоном g от 9,77 до 9,85 м/с² и пределами допускаемых абсолютных погрешностей 5 не более 1А0^-7 м/с² (10 мкГал);

абсолютные баллистические гравиметры с диапазоном g от 9,77 до 9,85 м/с² и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 1А0^-7 до 3А0^-7 м/с² (от 10 до 30 мкГал);

абсолютные гравиметры с диапазоном g от 9,77 до 9,85 м/с² и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 3А0^-7 до 10А0^-7 м/с² (от 30 до 100 мкГал).

• 7.2. В качестве средств измерений разности значений ускорения свободного падения Ag используют:

высокоточные относительные гравиметры для измерений на неподвижном основании с диапазоном Ag от 0 до 5А0^-3 м/с² (от 0 до 500 мГал) и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 5А0^-8 до 30А0^-8 м/с² (от 5 до 30 мкГал);

относительные гравиметры для измерений на неподвижном основании с диапазоном Ag от 0 до 5А0^-3 м/с² (от 0 до 500 мГал) и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 3А0^-7 до 10А0^-7 м/с² (от 30 до 100 мкГал);

донные гравиметры с диапазоном Ag от 0 до 5А0^-3 м/с² (от 0 до 500 мГал) и пределами допускаемых абсолютных погрешностей 6 в диапазоне от 2А0^-6 до 5А0^-6 м/с² (от 200 до 500 мкГал);

относительные гравиметры для измерений на подвижном основании с диапазоном Ag от 0 до 6А0^-2 м/с² (от 0 до 6000 мГал) и пределами допускаемых абсолютных погрешностей 6 в диапазоне от 0,5А0^-5 до 5А0^-5 м/с² (от 0,5 до 5 мГал).

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 декабря 2021 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений ускорения свободного падения

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 04-30-пр, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений ускорения свободного падения (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы ускорения в области гравиметрии (ГЭТ 190-2019), эталонов и средств измерений ускорения свободного падения и вводится в действие с 15 декабря 2021 г.;

эталоны, аттестованные на соответствие ГОСТ Р 8.715-2010 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений ускорения свободного падения» (далее - ГОСТ Р 8.715-2010) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ Р 8.715-2010, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ Р 8.715-2010, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.715-2010 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению стандартизации совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» обеспечить отмену национального стандарта Российской Федерации ГОСТ Р 8.715-2010 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений ускорения свободного падения».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» направить сведения о ГПС в ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель                                              А.П.Шалаев

(------------------------------
