ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы промышленные 4D (далее - весы) предназначены для статических измерений массы различных грузов.

Принцип действия весов основан на преобразовании действующей, на него силовой нагрузки создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму и поступает в терминал для индикации результатов измерений.

Весы состоят из модуля взвешивающего 4D и терминала.

Модуль взвешивающий 4D состоит из грузоприемного устройства и четырех цифровых весоизмерительных датчиков DLC со встроенными в них датчиками температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор, которые ввернуты непосредственно в корпуса датчиков.

В весах применяется один из девяти вариантов исполнения грузоприемного устройства модуля взвешивающего 4D (рисунки 1,2), которые отличаются следующим:

Грузоприёмное устройство стержневое 4D-B состоит из двух рам, устанавливаемых параллельно и вровень на расстоянии не более 10-и метров друг от друга и соединенных кабелем.

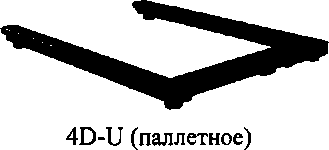

Грузоприёмное устройство паллетное 4D-U состоит из рамы П-образной формы и предназначено для взвешивания грузов на поддонах.

Грузоприёмное устройство низкопрофильное складывающееся 4D-LA состоит из рамы, грузоприемной платформы и двух откидывающихся пандусов.

Грузоприёмное устройство низкопрофильное моноблочное 4D-LM состоит из рамы, совмещенной с грузоприемной платформой, которая имеет два съезда с двух противоположных сторон.

Грузоприёмное устройство платформенное составное 4D-P состоит из рамы грузоприемной платформы и двух стационарных пандусов (пандусы прилагаются опционально).

Грузоприёмное устройство платформенное моноблочное 4D-PM состоит из рамы, совмещенной с грузоприемной платформой.

Грузоприёмное устройство платформенное составное врезное 4D-PF состоит из рамы грузоприемной платформы врезного исполнения.

Грузоприёмное устройство платформенное моноблочное врезное 4D-PMF состоит из рамы, совмещенной с грузоприемной платформой врезного исполнения.

Грузоприёмное устройство для взвешивания скота 4D-L состоит из рамы, грузоприемной платформы, двух пандусов и ограждения по периметру грузоприемной платформы.

Грузоприемные устройства весов 4D могут быть изготовлены целиком из обычной углеродистой стали, целиком из нержавеющей стали (в обозначении - S) и из обычной углеродистой стали с настилом из нержавеющей стали (в обозначении - SP).

В весах применяется один из восьми вариантов исполнения терминала (рисунки 3, 4), которые отличаются следующими функциональными возможностями:

А - терминал весов с автономным питанием содержит блок индикации, клавиатуру, интерфейс RS-232;

Т - терминал весов с автономным питанием содержит блок индикации, клавиатуру и интерфейс RS-232. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

АВ - терминал весов с автономным питанием, влагозащищенный. Терминал весов содержит блок индикации, клавиатуру, интерфейс RS-232;

Р - терминал весов с печатью этикеток. Терминал весов содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232 и Ethernet, разъем mini SD. Блок индикации имеет индикаторы «МАССА» и «ЦЕНА»;

RA - терминал весов с автономным питанием, терминал содержит блок индикации, клавиатуру, интерфейсы RS-232, Ethernet и USB.

RC - терминал системных печатающих весов с автономным питанием. Терминал весов содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и USB. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

RP - терминал системных печатающих весов. Терминал весов содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и USB. Блок индикации имеет индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

R2P - терминал весов с печатью этикеток и чеков содержит блок индикации, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и USB. Блок индикации имеет с двух сторон индикаторы «МАССА», «ЦЕНА» и «СТОИМОСТЬ».

Для автоматизации учета товаров, терминалы RA, RC, RP, R2P, могут быть подключены в единую сеть.

В весах используется проводной или беспроводной (в обозначении - .W) интерфейс связи модуля взвешивающего с терминалом. В беспроводной интерфейс связи дополнительно входит приемопередатчик РР 4D.

4D-B (стержневое)

Рисунок 1 - Варианты исполнения грузоприёмного устройства

4D-PF (платформенное составное врезное) 4D-PMF (платформенное моноблочное врезное)

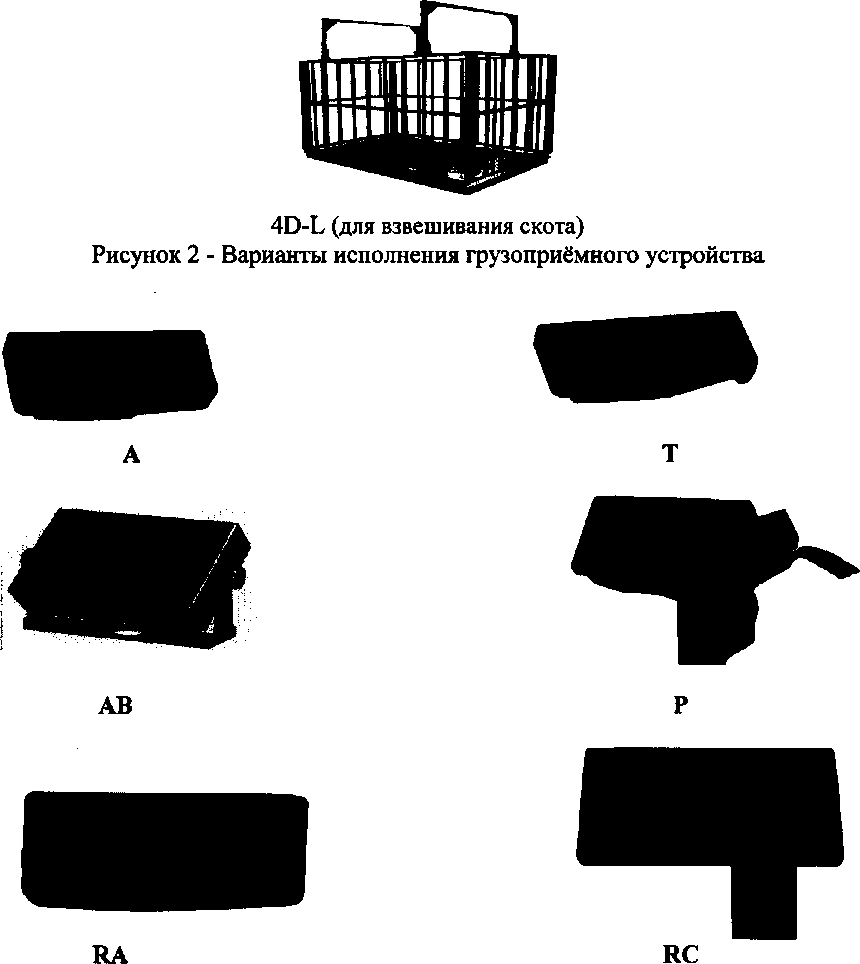

Рисунок 3 - Варианты исполнения терминалов

Рисунок 4 - Варианты исполнения терминалов

Восемь модификаций весов различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами и имеют обозначение:

Весы промышленные 4D-K.S-N-H-G.W

где 4D - обозначение типа;

4D-K.S-N-H - вариант исполнения модуля взвешивающего;

К - вариант исполнения грузоприемного устройства (В, U, LA, LM, Р, PM, PF, PMF, L);

.S - материал грузоприемного устройства (S, SP);

N - размер грузоприемного устройства (1 ..23);

Н - максимальная нагрузка, кг;

G - вариант исполнения терминала (А, Т, АВ, Р, RA, RC, RP, R2P);

.W - беспроводной интерфейс.

В весах предусмотрены следующие устройства и функции:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары приводится в действие кнопкой «тара»;

• - устройство установки по уровню весов (индикатор уровня и регулировочные опоры по высоте);

• - полуавтоматическое устройство юстировки чувствительности.

Применяемые в весах интерфейсы RS-232 и Ethernet, USB, разъем mini SD не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке (рисунок 5). Генератор случайных чисел выдает контрольное число - код юстировки. Код юстировки при юстировке весов записывается во всех четырех цифровых весоизмерительных датчиках. При замене любого цифрового весоизмерительного датчика или при повторной юстировке модуля взвешивающего код юстировки изменяется. Повторить код юстировки невозможно. Код юстировки индицируется на терминале.

Для контроля показаний счетчика (кода юстировки):

• - для вариантов исполнения терминала А, Т и АВ - включают весы и во время прохождения теста нажимают кнопку и, удерживая ее, нажимают кнопку . На индикаторе последовательно отобразятся сообщения «tESt», «CAL S». Нажимают кнопку Т . На индикаторе отобразится код юстировки.

• - для вариантов исполнения терминала Р - нажимают и удерживают нажатой кнопку Q до появления сообщения «Параметры». Нажатием кнопок Н, Щ входят в меню «Код калибровки». Нажимают Q. На индикаторе отобразится код юстировки.

• - для вариантов исполнения терминала RA, RP, RC и R2P - нажимают и удерживают кнопку Откроется меню администратора. Кнопками Ц, выбирают пункт «Электронный паспорт». Кнопкой Ц открывают паспортные данные весов. На индикаторе отобразится код юстировки.



Серийный номер весов полностью совпадает с серийным номером модуля взвешивающего. Маркировка весов состоит из двух частей:

• - маркировки модуля взвешивающего (рисунок 6);

• - маркировки терминала (рисунок 7).



Рисунок 6 - Маркировка модуля взвешивающего и место нанесения знака поверки

Маркировка производится на фирменной, разрушающейся при снятии планке (рисунок 6). На которой нанесено:

• - торговая марка изготовителя;

• - обозначение модуля взвешивающего 4D;

• предельные значения температуры;

• - версия программного обеспечения;

• - серийный номер;

• - год выпуска;

• - класс точности;

• - знак утверждения типа;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (е);

• - максимальное значение выборки массы тары.

Место нанесения знака поверки указано на рисунке 6.

Рисунок 7 - Примеры маркировки терминала

Маркировка терминала производится на фирменной, разрушающейся при снятии планке (рисунок 7). На которой нанесено:

• - торговая марка изготовителя;

• - вариант исполнения терминала;

• - напряжение питания и потребляемая мощность;

• - предельные значения температуры;

• - серийный номер терминала;

• - год выпуска терминала.

В весах используется два программных обеспечения (далее - ПО):

• - встроенное в модуль взвешивающий 4D;

• - встроенное в терминал.

ПО модуля взвешивающего 4D выполняет функции по сбору, обработке и передаче измерительной информации. ПО терминала выполняет функции по хранению, отображению и передаче измерительной информации. Терминалы RA, RC, RP, R2P совместимы с программой «MASSA-К: Менеджер регистраций»

Идентификация программы:

• - при включении весов, после прохождения теста индикации на терминале отображается версия программного обеспечения U_38.1.6, затем контрольная сумма 17F379 модуля взвешивающего 4D.

• - при помощи специальных команд описанных в Руководстве по эксплуатации на весы промышленные 4D возможно отразить версию ПО и контрольную сумму ПО терминала.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

* Номер версии (идентификационный номер) ПО не ниже указанного

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

Таблица 5 - Габаритные размеры и масса грузоприемного устройства

наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную планку, закрепленную на грузоприемном устройстве, фотохимическим способом.

Таблица 6 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.

Основные средства поверки:

- Эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на фирменную планку, закрепленную на грузоприемном устройстве.

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-029-27450820-2012 Весы промышленные 4D. Технические условия

Закрытое акционерное общество «МАССА-К» (ЗАО «МАССА-К»)

ИНН 7813012245

Адрес: 194044, г. Санкт-Петербург, Пироговская набереная, 15 Литер А

Телефон: (812) 346-57-03, факс (812) 327-55-47

Web-сайт: www.massa.ru

E-mail: info@massa.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
