№2104 от 05.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 29049
О переоформлении свидетельства об утверждении типа средства измерений № 47657 "Тепловизоры инфракрасные Fluke моделей TiS10, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 октября 2017 г. № 2104__
Москва
О переоформлении свидетельства об утверяедении типа средства измерений № 47657 «Тепловизоры инфракрасные Fluke моделей TiSlO, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Ноубл Хаус Трэйдинг» от 01 июня 2017 г. б/н приказываю:
-
1. Внести изменения в описание типа на тепловизоры инфракрасные Fluke моделей TiSlO, TiS20, TiS40, TiS45, T1S50, T1S55, TiS60, TiS65, T1S75, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66512-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 65018 «Тепловизоры инфракрасные Fluke моделей TiSlO, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66512-17, в связи с заменой документа на поверку.
-
3. Распространить действие документа на поверку МП 207.1-025-2016 «Тепловизоры инфракрасные Fluke моделей TiSlO, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75. Методика поверки» с изменением 1 на тепловизоры инфракрасные Fluke моделей TiSlO, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75, находящиеся в эксплуатации.
-
4. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю .Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
(-------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в.системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» октябрь 2017 г. №2104
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры инфракрасные Fluke моделей TiS 10, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75
Назначение средства измеренийТепловизоры инфракрасные Fluke моделей TiS 10, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, T1S65, TiS75 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание средства измеренийПринцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные Fluke моделей TiS 10, TiS20, TiS40, TiS45, TiS50, T1S55, TiS60, TiS65, TiS75 отличаются друг от друга по техническим и метрологическим характеристикам. Модели TiS45, TiS50, TiS55, TiS60, TiS65, TiS75 оснащены лазерным указателем.
В тепловизорах используются: система фиксированного фокуса, система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо система ручной фокусировки; система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов; поддерживается технология IR-Fusion (кроме модели TiS 10) для наложения друг на друга совмещенных изображений в видимом и ИК-спектре; а также обладают функцией подключения через HDMI порт.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством интерфейсов (USB) или при помощи беспроводной передачи данных (WiFi, Bluetooth и Bluetooth Low Energy (соединение no Bluetooth с минимальными затратами энергии)) на компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke Connect™, которая беспроводным способом позволяет соединять измерительные приборы в приложении на вашем смартфоне или планшете.

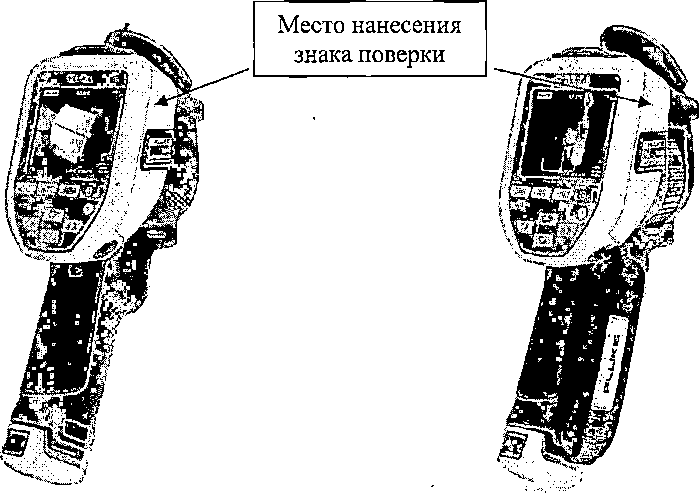

Фотографии общего вида тепловизоров приведены на рисунках 1-2.
Рисунок 1 - Общий вид тепловизоров Рисунок 2 - Общий вид тепловизоров
инфракрасных Fluke моделей TiSlO, TiS20, инфракрасных Fluke моделей TiS45, TiS55, T1S40, TiS50, TiS60 ' TiS65, TiS75
Пломбирование тепловизоров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
. Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
REFPGA |
RENIOS |
СМВ FPGA |
SOC |
|
Номер версии (идентификационный номер) ПО |
1.1.00 |
1.1.00 |
1.1.00 |
1.11.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии | |||
Идентификационные данные автономной части ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«SmartView» |
«Fluke Connect SmartView» |
|
Номер версии (идентификационный номер) ПО |
4.7 |
1.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
по номеру версии |
Метрологические и технические характеристики приведены в таблицах 3-5.
Таблица 3
|
Наименование характеристики |
Значение характеристики в зависимости от модели тепловизора | ||
|
TiSlO |
TiS20 |
TiS40 | |
|
Диапазон измерений температуры, °C |
от -20 до +250 |
от -20 до +350 | |
|
Пределы допускаемой относительной (или абсолютной) погрешности (при температуре окружающей среды от +15 до +25 °C) |
±2,0 % или ±2,0 °C, принимается большее значение | ||
|
Порог температурной чувствительности (при температуре объекта +30 °C), °C |
<0,15 |
^0,1 |
<0,09 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 | ||
|
Углы поля зрения, градус по горизонтали х градус по вертикали: |
35,7 х 26,8 | ||
|
Минимальное фокусное расстояние (при использовании стандартного ИК-объектива), м |
0,6 | ||
|
Пространственное разрешение (при использовании стандартного ИК-объектива), мрад |
7,8 |
5,2 |
3,9 |
|
Количество пикселей матрицы детектора |
80x60 |
120x90 |
160x120 |
|
Масса (с аккумулятором и со стандартным ИК-объективом), не более, кг |
0,72 | ||
|
Запись изображений или частота обновлений, Гц |
9 или 30 | ||
|
Габаритные размеры, мм (высота х ширина х длина) |
267x101x145 | ||
|
Напряжение питания, В |
7,2 (литий-ионная аккумуляторная батарея) от 12 до 24 (внешний адаптер постоянного тока) | ||
|
Срок службы батареи при непрерывном использовании, ч |
4 (для 50 % яркости ж/к дисплея) | ||
|
Рабочие условия эксплуатации:
|
от -10 до +50 от 10 до 95 (без конденсации) | ||
Таблица 4
|
Наименование характеристики |
Значение характеристики в зависимости от модели тепловизора | ||
|
TiS45 |
TiS50 |
TiS55 | |
|
1 |
2 |
3 |
4 |
|
Диапазон измерений температуры, °C |
от -20 до +350 |
от -20 до +450 | |
|
Пределы допускаемой относительной | |||
|
(или абсолютной) погрешности |
±2,0 % или ±2,0 °C, принимается большее | ||
|
(при температуре окружающей среды от +15 |
значение | ||
|
до +25 °C) | |||
|
Порог температурной чувствительности |
<0 09 |
<0 08 |
<0 08 |
|
(при температуре объекта +30 °C), °C | |||
|
Спектральный диапазон, мкм |
от 7,5 до 14 | ||
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали: |
35,7x26,8 | ||
|
Минимальное фокусное расстояние (при использовании стандартного ИК-объектива), м |
0,6 | ||
|
Пространственное разрешение (при использовании стандартного ИК-объектива), мрад |
3,9 |
2,8 | |
|
Количество пикселей матрицы детектора |
160x120 |
220x165 | |
|
Масса (с аккумулятором и со стандартным ИК-объективом), не более, кг |
0,77 |
0,72 |
0,77 |
|
Запись изображений или частота обновлений, Гц |
9 или 30 | ||
|
Габаритные размеры, мм (высота х ширина х длина) |
267x101x145 | ||
|
Напряжение питания, В |
7,2 (литий-ионная аккумуляторная батарея) от 12 до 24 (внешний адаптер постоянного тока) | ||
|
Срок службы батареи при непрерывном использовании, ч |
4 (для 50 % яркости ж/к дисплея) | ||
|
Рабочие условия эксплуатации:
|
от -10 до +50 от 10 до 95 (без конденсации) | ||
Таблица 5
|
Наименование характеристики |
Значение характеристики в зависимости от модели тепловизора | ||
|
TiS60 |
TiS65 |
TiS75 | |
|
1 |
2 |
3 |
, 4 |
|
Диапазон измерений температуры, °C |
от -20 до +550 | ||
|
Пределы допускаемой относительной (или абсолютной) погрешности (при температуре окружающей среды от +15 до +25 °C) |
±2,0 % или ±2,0 °C, принимается большее значение | ||
|
Порог температурной чувствительности (при температуре объекта +30 °C), °C |
<0,08 | ||
|
Спектральный диапазон, мкм |
от 7,5 до 14 | ||
|
Углы поля зрения, градус по горизонтали х градус по вертикали: |
35,7 х 26,8 | ||
|
Минимальное фокусное расстояние (при использовании стандартного ИК-объектива), м |
0,6 | ||
|
Пространственное разрешение (при использовании стандартного ИК-объектива), мрад |
2,4 |
2,4 |
2,0 |
|
Количество пикселей матрицы детектора |
260x1 |
L95 |
320x340 |
|
Масса (с аккумулятором и со стандартным ИК-объективом), не более, кг |
0,72 |
0,77 | |
|
Запись изображений или частота обновлений, Гц |
9 или 30 | ||
Продолжение таблицы 5
|
1 |
2 | 3 |
4 |
|
Габаритные размеры, мм (высота х ширина х длина) |
267x101x145 | |
|
Напряжение питания, В |
7,2 (литий-ионная аккумуляторная батарея) от 12 до 24 (внешний адаптер постоянного тока) | |
|
Срок службы батареи при непрерывном использовании, ч |
4 (для 50 % яркости ж/к дисплея) | |
|
Рабочие условия эксплуатации:
|
от -10 до +50 от 10 до 95 (без конденсации) | |
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор (модель в соответствии с заказом) |
1 шт. | |
|
Блок питания переменного тока с сетевыми переходниками |
1 шт. | |
|
Зарядное устройство с двумя отсеками для батареи (только для моделей TiS60, TiS65, TiS75) |
1 шт. | |
|
USB-кабель |
1 шт. | |
|
Кабель HDMI |
1 шт. | |
|
Сменная карта памяти типа microSD (4 Gb) |
1 шт. | |
|
Руководство по эксплуатации (на русском языке) |
1 экз. | |
|
Руководство по эксплуатации (на английском языке) |
1 экз. | |
|
Методика поверки |
МП 207.1-025-2016 |
1 экз. |
|
Аккумуляторные литий-ионные батареи с индикацией оставшегося заряда (2 шт. - для моделей TiS60, TiS65, TiS75) |
1 шт. | |
|
Прочный переносной кейс для транспортировки |
1 шт. | |
|
Регулируемый ремень для тепловизора (лево- или правосторонний) |
1 шт. | |
|
Диск с руководствами по эксплуатации |
1 шт. | |
|
Диск с программным обеспечением «Smartview» |
1 шт. | |
|
Гарантийный регистрационный талон |
1 шт. |
осуществляется по документу МП 207.1-025-2016 «Тепловизоры инфракрасные Fluke моделей TiSlO, TiS20, TiS40, TiS45, TiS5O, TiS55, TiS60, TiS65, TiS75. Методика поверки» с изменением 1, утвержденной ФГУП «ВНИИМС», 10.07.2017 г.
Основные средства поверки:
Рабочий эталон 1, 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 550 °C.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на корпус прибора.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным Fluke моделей TiSlO, TiS20, TiS40, TiS45, TiS50, TiS55, TiS60, TiS65, TiS75ГОСТ P 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
ИзготовительФирма «Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
Web-сайт: www.fluke.com
ЗаявительОбщество с ограниченной ответственностью «Ноубл Хаус Трэйдинг»
(ООО «Ноубл Хаус Трэйдинг»)
Адрес: 125040, г. Москва, ул. Скаковая, д.36, стр. 3
ИНН 5047057820
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
