МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

2701

02 декабря 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2.  Утвердить измененные описания типов средств измерений,

прилагаемые к настоящему приказу.

сведения об утвержденных типах средств к настоящему приказу в Федеральный

  • 3. ФГБУ «ВНИИМС» внести измерений согласно приложению информационный фонд по обеспечению единства измерений в соответствии

с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполыбИИёМ ИИСТбЯЩёГб ПрИШШ ДОТЙШШЮ !1Йксобой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

Руководитель

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «2» декабря 2021 г. № 2701

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата

утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз»

СИКН №1502

65

66020-16

Публичное акционерное общество «Славнефть-Мегионнефтегаз » (ПАО «СН-МНГ»), г. Мегион, ХМАО-Югра

МП 66020

16

ВЯ.10.17048

75.00 МП

13.08.2021

Публичное акционерное общество «Славнефть-Мегионнефтегаз » (ПАО «СН-МНГ»), г. Мегион, ХМАО-Югра

ФБУ

«Тюменский ЦСМ»,

г. Тюмень

2.

Модули ввода-вывода

AddFEM

PoCo Plus

6DL3100-8AC05

№ LBH2454 594, №

LBKD416 199, №

LBL24330 45, №

LBL24330

61

82318-21

Фирма Siemens AG, Германия

МП 201007-2021

МП 201-0072021 с изменением

№ 1

20.08.2021

Общество с ограниченной ответственность ю «Сименс Технологии Газовых Турбин» (ООО «Сименс

Технологии Газовых Турбин»), Ленинградская обл.,

ФГУП "ВНИИМС", г. Москва

3.

Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии АО «Синэрго» для электроснабжения ООО «Уральский дизель-моторный завод»

001

80911-21

Акционерно общество «Синэрго» (АО «Синэрго»), г. Екатеринбург

Ломоносовский

Р-Н, Южная часть промзоны Горелово тер

МП 017-

2020

20.08.2021

Акционерно общество «Синэрго» (АО «Синэрго»), г. Екатеринбург

ООО

«Метро

Сервис»,

г. Красноярск

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» декабря 2021 г. №2701

Лист № 1 Регистрационный № 82318-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05

Назначение средства измерений

Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 (далее - модули) предназначены для измерений силы и напряжения постоянного электрического тока, частоты напряжения переменного тока, воспроизведения силы постоянного электрического тока.

Описание средства измерений

Принцип действия модулей основан на последовательных преобразованиях измеряемых величин.

Модули осуществляют регистрацию и обработку аналоговых и дискретных сигналов, характеризующих состояние технологических объектов, формирования сигналов автоматизированного контроля и управления в реальном масштабе времени на основе полученных данных технологическими процессами и объектами

Модули включают в себя как аналоговые, так и цифровые каналы. К аналоговым каналам относятся: 12 измерительных каналов (ИК), предназначенные для измерений силы постоянного электрического тока (до 6 из которых могут быть настроены на измерения сигналов напряжения постоянного электрического тока), 3 ИК сигналов частоты напряжения переменного тока и 8 каналов воспроизведения силы постоянного электрического тока.

К модулям ввода-вывода данного типа относятся модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 с заводскими № LBH2454594, № LBKD416199, № LBL2433045, № LBL2433061.

Заводской номер в виде буквенно-цифрового обозначения, который однозначно идентифицирует каждый модуль, наносится на боковую панель корпуса с помощью наклейки, либо гравировки. Пломбирование модулей не предусмотрено. Нанесение знака поверки на корпус модуля не предусмотрено.

Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1.

Приказ Росстандарта №2701 от 02.12.2021, https://oei-analitika.ru

Место нанесения заводского номера

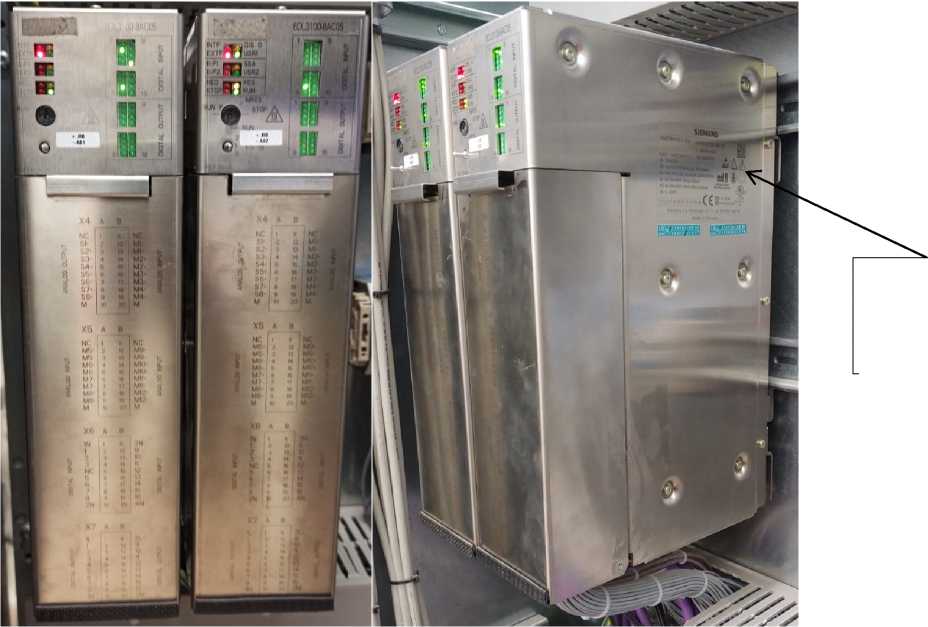

Рисунок 1 - Общий вид модулей, место нанесения заводского номера

Программное обеспечение

Метрологически значимым программным обеспечением (ПО) модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 является встроенное ПО модулей и ПО верхнего уровня «SPPA-T3000». Встроенное ПО модулей загружается в энергонезависимую память на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

ПО верхнего уровня «SPPA-T3000» позволяет оператору выполнять настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений.

Для защиты приборных стоек с установленными в них модулями ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05 предусмотрено закрытие дверей стоек на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь.

В приборных стойках реализован контроль версий и контрольных сумм ПО установленных в них измерительных компонентов, а также сигнализация и отключение компонента при несовпадении значений, исключающие возможность несанкционированной замены.

Метрологические характеристики ИК нормированы с учетов влияния всех компонентов ПО модулей ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05.

Идентификационные данные ПО «SPPA-T3000» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО «SPPA-T3000»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SPPA-T3000

Номер версии (идентификационный номер ПО)

не ниже 7.0.12.0

Цифровой идентификатор ПО

-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений

соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики модулей приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики модулей

Наименование параметра

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемых погрешностей 1

Измерение силы постоянного электрического тока

от 0 до 20 мА

от 4 до 20 мА от -20 до +20 мА от -30 до +30 мА

13 бит + знак

y = ±0,12 %

Измерение напряжения постоянного электрического тока

от 0 до 10 В от -10 до +10 В

13 бит + знак

Y = ±0,12 %

Измерение частоты переменного тока

от 0,5 до 20000 Гц

13 бит + знак

6 = ±0,01 %

Воспроизведение силы постоянного электрического тока

13 бит + знак

от 0 до 20 мА

от 4 до 20 мА от -20 до +20 мА от -30 до +30 мА

y = ±0,15 %

Примечание:

1 Используемые обозначения:

  • - y - пределы допускаемой приведенной к диапазону измерений погрешности;

  • - 6 - пределы допускаемой относительной погрешности.

Таблица 3 - Технические характеристики модулей

Наименование параметра

Значение

Нормальные условия применения:

Температура окружающей среды, °С

от +20 до +35

Относительная влажность окружающего воздуха без конденсации, %

до 95

Атмосферное давление, кПа

от 90,0 до 108,0

Напряжение питания постоянного тока, В

от 18,5 до 30,2

Потребляемая мощность, Вт, не более

33

Габаритные размеры, мм

- высота

295

- ширина

75

- длина

209

Масса, кг, не более

2,8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации «Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации» типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность поставки

Наименование

Обозначение

Количество, шт.

Модули ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05, заводские номера: № LBH2454594, № LBKD416199, № LBL2433045, № LBL2433061.

AddFEM PoCo Plus 6DL3100-8AC05

по заказу

«Simatic PCS 7. Add 7. Модуль AddFEM.

Руководство по эксплуатации»

-

1

Методика поверки

МП 201-007-2021 с Изменением № 1

1

Сведения о методиках (методах) измерений

представлены в разделе 5 руководства по эксплуатации «Simatic PCS 7. Add 7. Модуль AddFEM. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к модулям ввода-вывода AddFEM PoCo Plus 6DL3100-8AC05

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Изготовитель

Фирма Siemens AG, Германия

Адрес: Siemens AG, A&D AS Gleiwitzer Str. 555, 90327, Nurnberg, BRD

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46 Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» декабря 2021 г. №2701

Лист № 1 Регистрационный № 66020-16 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502

Назначение средства измерений

Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502 (далее - СИКН) предназначена для измерений массового расхода (массы) нефти.

Описание средства измерений

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

  • 1 Блок измерительных линий (БИЛ), предназначеный для непрерывного измерения массового расхода нефти.

  • 2 Блок измерений показателей качества нефти (БИК), предназначеный для непрерывного автоматического измерения показателей качества нефти.

  • 3 Система обработки информации (СОИ), предназначеная для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений.

В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.

Состав СИКН представлен в таблице 1.

Таблица 1 - Состав СИКН

Наименование и тип средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Счётчики-расходомеры массовые Micro Motion модификации

45115-10

CMF 300

45115-16

Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ модели 65-644

27129-04

Датчики температуры 644

39539-08

Датчики температуры Rosemount 644

63889-16

Преобразователи давления измерительные EJX модели

EJX 530

28456-09

Преобразователи (датчики) давления измерительные ЕJ* модификации EJX (серия А) модель 530

59868-15

Преобразователи давления измерительные EJA-E мод. EJA530E

66959-17

Преобразователи плотности жидкости измерительные модели

15644-06

7835

52638-13

Влагомеры нефти поточные УДВН-1пм

14557-10

14557-15

Комплексы измерительно-вычислительные «Вектор-02»

43724-10

СИКН обеспечивают выполнение следующих функций:

  • - измерение в автоматическом режиме:

  • 1 массового расхода нефти по каждой измерительной линии и в целом по СИКН;

  • 2 объемной доли воды в нефти;

  • 3 давления в БИЛ, БИК и ТПУ;

  • 4 температуры в БИЛ, БИК и ТПУ;

  • 5 плотности нефти.

  • - расчет в автоматическом режиме:

  • 1 суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);

  • 2 массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);

  • 3 средних значений температуры, давления, плотности, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

  • - автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

  • - световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

  • - передача измеряемых и расчетных параметров.

Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502 осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 1

Приказ Росстандарта №2701 от 02.12.2021, https://oei-analitika.ru

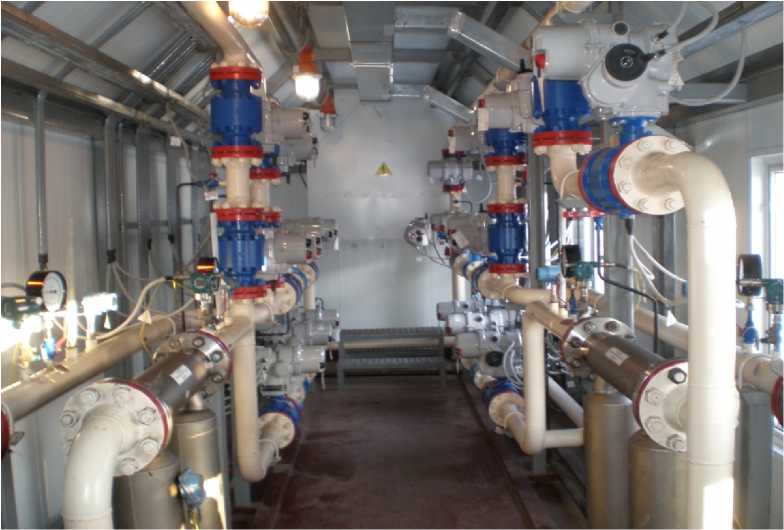

Рисунок 1 - Общий вид СИКН

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

ИВК «Вектор-02»

«АРМ Вектор»

Идентификационное наименование ПО

-

-

Номер версии (идентификационный номер) ПО

6.4.1

9.13

Цифровой идентификатор ПО

2B217A52

AC7F9EE3

Метрологические и технические характеристики

Таблица 3 - Состав и основные метрологические характеристики измерительных каналов

Номер ИК

Наименование

ИК

ИК,место установкиКоличество

Состав ИК

Диапазон измерений, т/ч

Пределыдопускаемойотносительнойпогрешности,%

Первичные измерительные преобразователи

Вторичная часть

1, 2, 3,

4

ИК массового расхода нефти

4

БИЛ

Счетчики-расходомеры массовые Micro Motion модели CMF 300

Комплексы измерительновычислительные «Вектор-02»

от 7 до 150

±0,25

Примечание - Пределы допускаемой относительной погрешности нормированы при использовании измерительной линии в качестве рабочей.

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Рабочий диапазон массового расхода нефти, т/ч

от 7 до 150

Пределы допускаемой относительной погрешности измерения

- массы брутто нефти, %

±0,25

- массы нетто нефти, %

±0,35

Примечание - При эксплуатации СИКН в диапазоне массового

расхода нефти от 7 до 12 т/ч

должны выполняться условия, регламентированные методикой измерений.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Количество измерительных линий

4 (2 рабочие, 1 резервная,

1 контрольная с функцией резервной)

Рабочая среда

нефть по ГОСТ Р 51858-2020

Характеристики измеряемой среды:

  • - температура, °С

  • - давление, МПа

  • - плотность в рабочем диапазоне температур, кг/м3

  • - массовая доля воды в нефти, %, не более

  • - массовая доля механических примесей, %, не более

  • - массовая концентрация хлористых солей, мг/дм3, не более

  • - содержание свободного газа

от +5 до +40 от 0,4 до 5,1 от 800 до 950 0,5

0,05

100

не допускается

Условия эксплуатации:

Температура окружающего воздуха, °С:

- в БИЛ, БИК, и операторной

от +5 до +40

Продолжение таблицы 5

1

2

Параметры электрического питания:

- напряжение питания переменного тока, В

3-х фазное

380±38

Однофазное

220±22

- частота переменного тока, Г ц

50±0,4

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН № 1502

1 экз.

Инструкция по эксплуатации системы измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть -Мегионнефтегаз» СИКН № 1502

1 экз.

Сведения о методиках (методах) измерений

«Инструкция. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 1502 Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз». регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2019.34818.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН № 1502

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ «Вектор»)

ИНН 7203256184

Адрес: 625031, Тюменская область, г. Тюмень, ул. Шишкова, 88

Телефон: (3452) 388-720

Факс: (3452) 388-727

E-mail: sekretar@ipfvektor.ru

Модернизация системы измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502 проведена Публичное акционерное общество «Славнефть - Мегионнефтегаз»

(ПАО «Славнефть - Мегионнефтегаз»)

ИНН 8605003932

Адрес: 628684, Ханты-Мансийский автономный округ-Югра, г. Мегион, ул. Кузьмина,

д.51

Телефон: (34643) 4-67-02

Факс: (34643) 4-64-34

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: https://тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2» декабря 2021 г. №2701

Лист № 1 Регистрационный № 80911-21 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Синэрго» для электроснабжения ООО «Уральский дизель-моторный завод»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Синэрго» для электроснабжения ООО «Уральский дизель-моторный завод» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:

Первый уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), установленных на присоединениях, указанные в таблице 2, вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс АО «Синэрго» (далее по тексту - ИВК), включающий в себя сервер баз данных АИИС КУЭ, блок коррекции времени ЭНКС-2, автоматизированные рабочие места персонала (АРМ), программное обеспечение (ПО) ПК «Энергосфера», технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижнего уровня, обработку и хранение ее, передачу отчетных документов коммерческому оператору оптового рынка электроэнергии и мощности и смежным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности; вычисленные мгновенные значения усредняются за период 0,02 с.

На выходе счетчиков имеется измерительная информация со значениями следующих физических величин:

- активная и реактивная электрическая энергия, вычисленная как интеграл по времени на интервале 30 мин от средней за период 0,02 с активной и реактивной мощности;

- средняя на интервале 30 мин активная и реактивная мощность.

Сервер при помощи ПО ПК «Энергосфера» автоматически с периодичностью один раз в 30 минут и/или по запросу опрашивает счетчики и считывает 30-минутные данные коммерческого учета электроэнергии и журналы событий для каждого канала учета, осуществляет обработку измерительной информации (перевод измеренных значений в именованные физические величины с учетом коэффициентов трансформации ТТ и ТН), помещение измерительной и служебной информации в базу данных и хранение ее.

Обмен информацией между счетчиками и сервером происходит по GPRS. При выходе из строя линий связи АИИС КУЭ считывание данных из счетчиков производится в автономном режиме с использованием переносного компьютера (ноутбука) через оптопорт счетчиков.

На уровне ИВК выполняется формирование и оформление справочных и отчетных документов (отчеты в формате XML), передача КО, смежным субъектам ОРЭМ и в региональные подразделения АО «СО ЕЭС» по электронной почте подписанных, при необходимости, электронной подписью XML-макетов. Результаты измерений электроэнергии передаются в целых числах.

Система обеспечения единого времени (СОЕВ) функционирует на всех уровнях АИИС КУЭ. Для синхронизации единого времени в системе в состав ИВК входит блок коррекции времени ЭНКС-2 (Регистрационный номер в Федеральном информационном фонде 37238-15), время которого синхронизировано с национальной шкалой координированного времени UTC (SU). Синхронизация времени часов сервера с временем ЭНКС-2 осуществляется каждые 30 мин, коррекция осуществляется один раз в 24 ч при расхождении времени ЭНКС-2 с показаниями часов сервера более, чем на 1 с.

Сравнение времени часов счетчиков и времени часов сервера происходит 1 раз в 30 минут; коррекция осуществляется при расхождении времени часов счетчика и сервера на величину более чем 2 с.

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии АО «Синэрго» для электроснабжения ООО «Уральский дизель-моторный завод».

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «средний» в соответствии Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПК «Энергосфера»

Библиотека pso metr.dll

Номер версии (идентификационный номер) ПО

1.1.1.1

Цифровой идентификатор ПО

CBEB6F6CA69318BED976E08A2BB7814B

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 2 - 3.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование объекта

Измерительные компоненты

ТТ

ТН

Счётчик

УССВ

1

2

3

4

5

6

1.1

ПС 110кВ ГПП-1 ТМЗ,

РУ-6кВ, яч. п.4

ТПОЛ-10

КТ 0,5

Ктт 600/5

Рег. № 1261-08

ЗНОЛ.06

КТ 0,5

Ктн 6000/^3/100/^3

Рег. 3344-04

ПСЧ-4ТМ.05М

КТ 0,5S/1

Рег. №36355-07

1.2

ПС 110кВ ГПП-1 ТМЗ,

РУ-6кВ, яч. п.45

ТПОЛ-10-3 УЗ

КТ 0,5

Ктт 600/5

Рег. № 1261-08

НАМИ-10-95 УХЛ 2 КТ 0,5

Ктн 6000/100

Рег. №20186-05

ПСЧ-4ТМ.05М

КТ 0,5S/1

Рег. №36355-07

1.3

ПС 110кВ Мотор,

РУ-6кВ, яч. п.3

ТПОЛ-10

КТ 0,5S

Ктт 600/5

Рег. № 1261-02

ЗНОЛ.06

КТ 0,5

Ктн 6000/^3/100/^3

Рег. №3344-04

СЭТ-4ТМ.03.01 КТ 0,5S/1

Рег. №27524-04

1.4

ПС 110кВ Мотор,

РУ-6кВ, яч. п.21

ТПОЛ-10-3 У3

КТ 0,5

Ктт 600/5

Рег. № 1261-08

ЗНОЛ.06

КТ 0,5 Ктн 6000/^3/100/^3

Рег. №3344-04

ПСЧ-4ТМ.05М

КТ 0,5S/1

Рег. №36355-07

1.5

ПС 110кВ Мотор,

РУ-6кВ, яч. п.10

ТПОЛ-10

КТ 0,5S

Ктт 600/5

Рег. № 1261-02

ЗНОЛ.06

КТ 0,5

Ктн 6000/^3/100/^3

Рег. №3344-04

СЭТ-4ТМ.03.01 КТ 0,5S/1

Рег. №27524-04

ЭНКС-2 Рег. № 37328-15

1.6

ТП-25 6кВ, РУ-

0,4кВ, ввод-0,4 кВ Т

ТШП-0,66 У3

КТ 0,5S

Ктт 1200/5 Рег. № 15173-06

-

ПСЧ-4ТМ.05М.16 КТ 0,5S/1

Рег. №36355-07

1.7

ПС 110кВ Мотор,

РУ-6кВ, яч. п.12

ТПОЛ-10-3 УЗ

КТ 0,5

Ктт 1000/5

Рег. № 1261-08

ЗНОЛ.06

КТ 0,5

Ктн 6000/^3/100/^3

Рег. №3344-04

ПСЧ-4ТМ.05М

КТ 0,5S/1

Рег. №36355-07

1.8

ПС 110кВ Мотор,

РУ-6кВ, яч. п.4

ТПОЛ-10-3 УЗ

КТ 0,5

Ктт 600/5

Рег. № 1261-08

ЗНОЛ.06

КТ 0,5

Ктн 6000/^3/100/^3

Рег. №3344-04

ПСЧ-4ТМ.05М

КТ 0,5S/1

Рег. №36355-07

1.9

ПС 110кВ Мотор,

РУ-6кВ, яч. п.30

ТПОЛ-10-3 УЗ

КТ 0,5

Ктт 1000/5

Рег. № 1261-08

ЗНОЛ.06

КТ 0,5

Ктн 6000/^3/100/^3

Рег. №46738-11

ПСЧ-4ТМ.05М

КТ 0,5S/1

Рег. №36355-07

Продолжение таблицы 2

1

2

3

4

5

6

1.10

РП-15 6кВ, РУ-6кВ, 2 СШ 6кВ, яч.10

ТПЛ-10

КТ 0,5 Ктт 100/5 Рег. №1276-59

НТМИ-6

КТ 0,5 Ктн 6000/100 Рег. №831-53

ПСЧ-4ТМ.05М.16 КТ 0,5S/1

Рег. №36355-07

ЭНКС-2 Рег. № 37328-15

1.11

ТП-81 6кВ, РУ-

0,4 кВ, яч.24

Т-0,66

КТ 0,5S

Ктт 400/5

Рег. № 36382-07

-

ПСЧ-4ТМ.05М.16 КТ 0,5S/1

Рег. №36355-07

1.12

ТП-83 6кВ, РУ-

0,4кВ, ввод-0,4 кВ Т1

ТШЛ-0.66-Ш-3 УХЛ2.1 КТ 0,5S Ктт 1500/5 Рег. № 64182-16

-

Меркурий 230

ART-03 PQRSIDN КТ 0,5S/1

Рег. №23345-07

1.13

ТП-83 6кВ, РУ-

0,4кВ, ввод-0,4 кВ Т2

ТШЛ-0.66-Ш-3 УХЛ2.1 КТ 0,5S Ктт 800/5 Рег. № 64182-16

-

Меркурий 230

ART-03 PQRSIDN КТ 0,5S/1

Рег. №23345-07

1.14

ТП-81 6кВ, РУ-

0,4 кВ, яч.25

ТТЭ-60

КТ 0,5

Ктт 400/5

Рег. № 67761-17

-

ПСЧ-4ТМ.05М.16 КТ 0,5S/1

Рег. №36355-07

1.15

ТП-26 6кВ, РУ-

0,4 кВ, ввод-0,4 кВ Т

ТШП-0,66 У3

КТ 0,5S

Ктт 300/5

Рег. № 15173-06

-

ПСЧ-4ТМ.05М.16 КТ 0,5S/1

Рег. №36355-07

1.16

ТП-48 6кВ, РУ-0,4 кВ, ввод-0,4 кВ Т1

ТТИ-100

КТ 0,5

Ктт 1000/5

Рег. № 28139-12

-

ПСЧ-4ТМ.05М.16 КТ 0,5S/1

Рег. №36355-07

1.17

ТП-29 6кВ, РУ-

0,4кВ, ввод-0,4 кВ Т

ТТИ-40

КТ 0,5

Ктт 400/5

Рег. № 28139-12

-

Меркурий 230

ART-03 PQRSIDN КТ 0,5S/1

Рег. №23345-07

1.18

ТП-60 6кВ, РУ-

0,4кВ, яч.пр.1

ТТИ-40 УХЛ3 КТ 0,5

Ктт 300/5

Рег. № 28139-07

-

Меркурий 234

ARTМ-03 PB.G

КТ 0,5S/1

Рег. №48266-11

1.19

ТП-82 6кВ, РУ-

0,4кВ, яч.9

ТШП-0,66 У3 КТ 0,5

Ктт 2000/5

Рег. № 15173-01

-

Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1

Рег. №23345-07

Продолжение таблицы 2

1

2

3

4

5

6

1.20

ТП-60 6 кВ,

РУ-0,4 кВ, яч.3,

КЛ-0,4 кВ в

сторону ВРУ-2

0,4 кВ ООО

Энергоплюс

ТШП М-0,66 У3

КТ 0,5S Ктт 600/5

Рег. № 59924-15

-

Меркурий 230

ART-03

PQRSIDN

КТ 0,5S/1

Рег. №23345-07

ЭНКС-2 Рег. № 37328-15

1.21

ТП-60 6 кВ,

РУ-0,4 кВ, яч.пр.2, КЛ-0,4 кВ в сторону ВРУ-2 0,4 кВ

ООО

Энергоплюс

ТШП М-0,66 У3

КТ 0,5S

Ктт 600/5

Рег. № 59924-15

-

Меркурий 230

ART-03

PQRSIDN

КТ 0,5S/1

Рег. №23345-07

1.22

ТП-52 6 кВ,

РУ-0,4 кВ, ввод 0,4 кВ Т

ТШЛ-0,66

КТ 0,5S

Ктт 400/5

Рег. № 64182-16

-

ПСЧ-

4ТМ.05М.16 КТ 0,5S/1 Рег. №36355-07

1.23

ТП-47 6 кВ,

РУ-0,4 кВ, ввод 0,4 кВ Т2

ТТИ-100

КТ 0,5

Ктт 1000/5 Рег. № 28139-12

-

Меркурий 230

ART-03

PQRSIDN

КТ 0,5S/1

Рег. №23345-07

1.24

ТП-98 6 кВ,

РУ-0,4 кВ, ф.1

Т-0,66 У3

КТ 0,5S

Ктт 600/5 Рег. № 71031-18

-

Меркурий 230

ART-03

PQRSIDN

КТ 0,5S/1

Рег. №23345-07

1.25

ТП-98 6 кВ,

РУ-0,4 кВ, ф.3

Т-0,66 У3

КТ 0,5S

Ктт 600/5 Рег. № 71031-18

-

Меркурий 230

ART-03

PQRSIDN

КТ 0,5S/1

Рег. №23345-07

1.26

ТП-98 6 кВ,

РУ-0,4 кВ, ф.5

Т-0,66 У3

КТ 0,5S

Ктт 600/5 Рег. № 71031-18

-

Меркурий 230

ART-03

PQRSIDN

КТ 0,5S/1

Рег. №23345-07

1.27

ТП-98 6 кВ,

РУ-0,4 кВ, ф.7

Т-0,66 У3

КТ 0,5S

Ктт 600/5 Рег. № 71031-18

-

Меркурий 230

ART-03

PQRSIDN

КТ 0,5S/1

Рег. №23345-07

Примечания:

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

  • 2 Допускается замена УССВ на аналогичное утвержденного типа.

  • 3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК

Вид электрической энергии

Границы основной погрешности (6), %

Границы погрешности в рабочих условиях (6), %

1

2

3

4

1.1, 1.2, 1.4, 1.7-1.10

Активная

±1,1

±3,1

Реактивная

±2,8

±5,5

1.3, 1.5

Активная

±1,1

±3,2

Реактивная

±2,8

±6,1

1.6, 1.11, 1.15, 1.22

Активная

±0,9

±3,0

Реактивная

±2,3

±5,4

1.12, 1.13, 1.20, 1.21,

Активная

±1,1

±3,1

1.24-1.27

Реактивная

±2,3

±5,4

1.14, 1.16,1.17

Активная

±1,1

±3,0

Реактивная

±2,3

±5,4

1.18, 1.19, 1.23

Активная

±1,1

±3,1

Реактивная

±2,3

±5,4

Примечания:

1 В качестве характеристик погрешности ИК АИИС КУЭ установлены границы допус-

каемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

2 Характеристики погрешности ИК АИИС КУЭ указаны для измерений активной и ре-

активной электроэнергии на интервале времени 30 минут.

3 Погрешность в рабочих условиях указана для силы тока 2(5)

% от 1ном COS9 = 0,8 инд и

температуры окружающего воздуха в месте расположения счетчиков для ИК № 1.1-1.27 от плюс

20 до плюс 25 до °C

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИИК

27

Нормальные условия

параметры сети:

-    напряжение, % от ином

от 98 до 102

-    ток, % от 1ном

от 100 до 120

-   коэффициент мощности

0,9

-    частота, Гц

от 49,8 до 50,2

температура окружающей среды, °С

от +20 до +25

Условия эксплуатации

параметры сети:

- напряжение, % от ином

- сила тока, % от 1ном для ИК № 1.3, 1.5, 1.6, 1.11-1.13, 1.15, 1.16,

от 90 до 110

1.20, 1.21, 1.22

- сила тока, % от 1ном для ИК 1.1-1.2, 1.4, 1.7-1.10, 1.14, 1.17-1.19,

от 2 до 120

1.22, 1.24-1.27

от 5 до 120

- коэффициент мощности, cosф

0,8

температура окружающей среды для ТТ и ТН, °С

от -40 до +40

температура окружающей среды в месте расположения электросчет-

чиков ИК № 1.1 - 1.27 °С

от +20 до +25

Надежность применяемых в АИИС КУЭ компонентов:

Электросчетчики СЭТ-4ТМ.03М, ПСЧ-4ТМ.05МК:

- среднее время наработки на отказ, ч, не менее

165000

- среднее время восстановления работоспособности, ч

48

Электросчетчики Меркурий-230

- среднее время наработки на отказ, ч, не менее

150000

- среднее время восстановления работоспособности, ч

48

Электросчетчики СЭТ-4ТМ.05М

- среднее время наработки на отказ, ч, не менее

140000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

80000

Глубина хранения информации

Электросчетчики:

-тридцатиминутные   приращения   активной   и   реактивной

электроэнергии каждого массива профиля составляет, суток, не менее

35

Сервер:

- хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Пределы допускаемой погрешности СОЕВ, с

±5

Надежность системных решений:

  • - резервирование ИВК АИИС КУЭ с помощью источника бесперебойного питания;

  • - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте и сотовой связи.

Регистрация событий:

- в журнале событий счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

Защищённость применяемых компонентов:

-механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- сервера БД;

- защита информации на программном уровне:

- результатов измерений (при передаче, возможность использования цифровой подписи);

- установка пароля на счетчик;

- установка пароля на сервер БД.

Знак утверждения типа

наносится на титульные листы эксплуатационных документов на АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Тип

Количество, шт.

1

2

3

Трансформатор тока

ТПОЛ-10

12

Трансформатор тока

ТПОЛ-10

4

Трансформатор тока

ТШП-0,66 У3

6

Трансформатор тока

ТШП-0,66 У3

3

Трансформатор тока

ТПЛ-10

2

Трансформатор тока

Т-0,66 МУ3

3

Трансформатор тока

Т-0,66 У3

12

Трансформатор тока

ТШЛ-0.66

6

Трансформатор тока

ТШЛ-0.66

3

Трансформатор тока

ТТЭ-60

3

Трансформатор тока

ТТИ-40

3

Трансформатор тока

ТТИ-40

3

Трансформатор тока

ТТИ-100

6

Трансформатор тока

ТШП М-0,66 У3

6

Трансформатор напряжения

ЗНОЛ.06

12

Трансформатор напряжения

ЗНОЛ.06-6 У3

3

Наименование

Тип

Количество, шт.

1

2

3

Трансформатор напряжения

НАМИ-10-95 УХЛ 2

1

Трансформатор напряжения

НТМИ-6

1

Счетчик электрической энергии

ПСЧ-4ТМ.05М

6

Счетчик электрической энергии

ПСЧ-4ТМ.05М.16

7

Счетчик электрической энергии

СЭТ-4ТМ.03.01

2

Счетчик электрической энергии

Меркурий 230 ART-03

11

Счетчик электрической энергии

Меркурий 234 ART-03

1

Блок коррекции времени

ЭНКС-2

1

Программное обеспечение

ПО ПК «Энергосфера»

1

Паспорт-формуляр

АИИС. 2.1.0517.001 ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ООО «ЭК «Евразия», аттестованном ООО «МетроСервис», аттестат об аккредитации № RA.RU.311779 от 10.08.2016г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Акционерно общество «Синэрго»

(АО «Синэрго»)

ИНН 6672261117 Адрес: 620026, г. Екатеринбург, ул. Розы Люксембург, 51. Телефон: +7 (343) 310-33-24 Факс: +7 (343) 310-33-24 E-mail: sinergo@sinara-group.com

Испытательный центр

Общество с ограниченной ответственностью «Метрологический сервисный центр» (ООО «МетроСервис»)

Адрес: 660133, Красноярский край, г. Красноярск, ул. Сергея Лазо, 6а

Телефон: (391) 224-85-62

E-mail: E.E.Servis@mail.com

Аттестат аккредитации ООО «МетроСервис» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311779 от 10.08.2016 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
