МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от zs августа zuzu г. zyuo. а

Подлинник электронного документа, подписанного ЭП,            - „

• 4. Контроль за иснолнениеманаетайьщ^&дьрикаа^йешщмю за собой.

  Федерального агентства по техническому регулированию и метрологии

  Руководитель

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29,12.2020 до 29,12.2021

\_____—______

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1229

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1229

Лист № 1 Регистрационный № 47545-11 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализатор концентрации воды в нефти АОЛ 101М

Анализатор концентрации воды в нефти АОЛ 101М предназначен для измерения объёмной доли концентрации воды в нефти в лабораториях установок комплексной подготовки нефти и учёта товарной нефти.

Принцип действия анализатора основан на зависимости от концентрации воды поглощения инфракрасного излучения водонефтяной эмульсией.

В анализаторе использована однолучевая трехволновая оптическая схема с одним источником и одним фотоприемником излучения с выделением интерференционными фильтрами из светового потока источника излучения рабочей и двух эталонных длин волн.

Анализатор состоит из оптического преобразователя, измерительного блока и источника питания, размещенных в едином корпусе.

Оптический измерительный преобразователь обеспечивает реализацию принципа действия, преобразует оптические сигналы в электрические и состоит из источника излучения, модулятора, измерительной кюветы и термостатированного фотоприёмника.

Измерительный блок обеспечивает обработку сигнала с фотоприемника, индикацию результата, управление работой анализатора и состоит из микроконтроллера, органов индикации и органов управления.

Источник питания преобразует сетевое переменное напряжение в низковольтное постоянное и обеспечивает стабилизированное питание источника оптического излучения, фотоприемника и элементов измерительного блока.

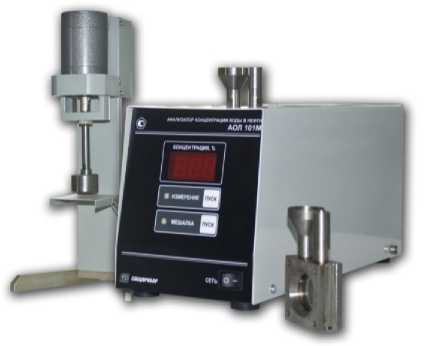

Конструктивно анализатор выполнен в виде лабораторного настольного прибора с органами управления и индикации на лицевой панели и отсеком для установки измерительной кюветы. При проведении измерения в измерительный блок устанавливается одна из двух сменных кювет, соответствующих выбранному поддиапазону измерения. Для приготовления водонефтяной эмульсии применяется мешалка лабораторная.

Индикация результата измерений - цифровая. Количество рабочих разрядов индикации - три. Индикация осуществляется следующим образом:

• - на пределе 10,0 % об - два разряда и запятая перед одним младшим разрядом;

• - на пределе 1,0 % об - один разряд и запятая перед двумя младшими разрядами.

Диапазон измерений объемной доли воды в нефти от 0 до 10 % с переключаемыми верхними пределами 1,0 и 10,0 %

Пределы допускаемой приведённой относительной погрешности по каждому верхнему

пределу измерений, %, не более ± 4 Цена единицы младшего разряда соответствует % объемной доли 0,01 Анализируемая среда - нефть.

Потребляемая мощность, В^А, не более

Габаритные размеры, мм, не более                                    150х122х315

Масса, кг, не более

Средний срок службы изделия, лет, не менее

Средняя наработка на отказ, ч, не менее

наносится на переднюю лицевую панель анализатора методом шелкографии и на титульный лист эксплуатационных документов типографским способом.

Комплектность средства измерений

Комплектность анализатора соответствует таблице:

приведены в разделе 2.3 «Использование изделия»    руководства по эксплуатации

СПР.414213.001 РЭ.

1. Технические условия СПР.414213.001 ТУ.

2. Инструкция СПР.414213.001 И3 «Анализатор концентрации воды в нефти АОЛ101М. Методика поверки», утвержденная ФГУ «Тест-Татарстан» 29.04.2011 г.

-при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
