МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

31 декабря 2020 г.

Москва

О внесении изменений в описание типа на комплексы измерительные ВЕКТОР-2019

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «КИА» от 28 октября 2020 г. №28/10-2020 приказываю:

• 1.  Утвердить новую редакцию описания типа на комплексы измерительные ВЕКТОР-2019, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 79185-20, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(                          л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН

Сертификат; 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2459

Лист № 1 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ВЕКТОР-2019

Комплексы измерительные ВЕКТОР-2019 (далее - комплексы) предназначены для:

• - воспроизведения и хранения внутренней шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC(SU) по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, для измерений разности (расхождения) шкал времени в сетях связи;

• - формирования и измерений интервалов времени телефонных соединений и сеансов передачи данных с нормированными значениями их длительности в сетях связи относительно национальной шкалы времени Российской Федерации UTC(SU);

• - измерений количества, скорости переданной (принятой) информации (данных) в сетях связи и пропускной способности каналов передачи данных;

• - формирования и хранения нормированных значений параметров, применяемых для оценки качества, целостности и устойчивости функционирования сетей связи общего пользования, в том числе поддерживающих технологии кадровой/пакетной передачи данных поколений 2G, 3G, 4G, 5G;

• - определения параметров временной и тактовой сетевой синхронизации в сетях связи.

Принцип работы комплексов основан на исполнении последовательности команд специального программного обеспечения, обеспечивающих дистанционные методы передачи/приема заданного количества информации, определения длительности (продолжительности) телефонных соединений и сеансов передачи данных, установления разности (расхождения) шкал времени в сетях связи.

Конструктивно комплексы представляют собой аппаратно-программные устройства, структурная схема взаимодействия составных частей которых показана на рисунке 1.

Рисунок 1- Структурная схема взаимодействия составных частей комплексов

Структурно в состав комплексов входят:

- блок управления комплексом (БУК);

- блоки аппаратные для дистанционных измерений (БАДИ);

- блок для измерений интервалов времени (БИИВ) тактовой сетевой синхронизации (ТСС).

Взаимосвязь составных частей комплексов обеспечивается посредством встроенных и/или внешних интерфейсов.

БУК объединяет персональный компьютер (ПК), модуль приемовычислительный ВЕКТОР-СС модели ВЕКТОР-СС-РС1е-05 (рег. № 73180-18) и устройство с функциями хранения файлов эталонных объемов (УФЭО). В качестве ПК БУК комплексов используется ПК для размещения в стойке (19 дюймов).

БАДИ по применению в сетях связи подразделяют на три группы: для фиксированной связи стандартов IEEE 802.3, радиосвязи и электросвязи. Классификация используемых в комплексах БАДИ с условными обозначениями приведена в таблице 1. В состав БАДИ входят вычислители общего назначения. БАДИ обладают функциями хранения и сравнения файлов эталонных объемов. Корпуса БАДИ для фиксированной связи стандартов IEEE 802.3 имеют слот для установки модулей приемовычислительный ВЕКТОР-СС модели ВЕКТОР-СС-РС1е-05 и могут быть размещены в стойке (19 дюймов).

Таблица 1- Классификация БАДИ комплексов по применению в сетях связи

Допускается в качестве БАДИ использовать средства измерений утверждённого типа

других производителей с функцией совместимости с ВЕКТОР-2019.

В качестве БИИВ комплексов могут использоваться измерители временных отклонений типа ИВО-2 (рег. № 37125-08).

Синхронизация внутренней шкалы времени комплексов относительно национальной шкалы времени Российской Федерации UTC(SU) осуществляется с помощью модуля приемовычислительного ВЕКТОР-СС модели ВЕКТОР-СС-РС1е-05 в режиме Stratum 1. БАДИ комплексов могут синхронизироваться относительно национальной шкалы времени Российской Федерации UTC (SU) от БУК комплексов по протоколу сетевого времени NTP в режиме Stratum 2 или в режиме Stratum 1 с помощью модулей приемовычислительных ВЕКТОР-СС модели ВЕКТОР-СС-РС1е-05, установленных в БАДИ.

Внешний вид основных составных частей комплексов, места нанесения знаков утверждения типа и пломбирования представлены на рисунке 2.

Место нанесения знака утверждения типа

Внешний вид размещения БУК                УФЭО

комплексов в стойке (19 дюймов)

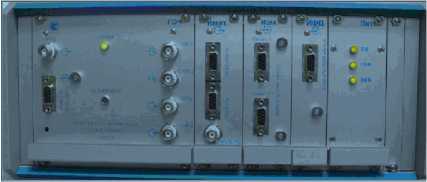

БИИВ

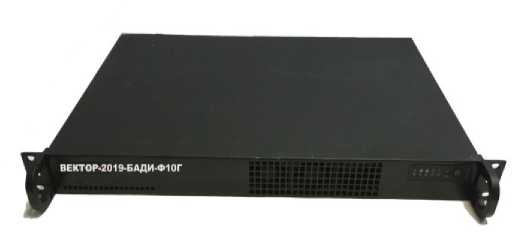

БАДИ (ВЕКТОР-2019-БАДИ-Ф10Г)

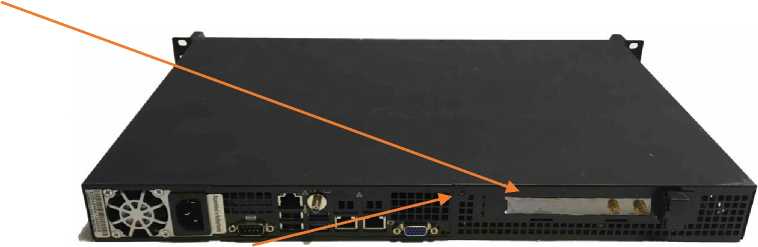

Модуль приемовычислительный ВЕКТОР-СС модели ВЕКТОР-СС-РС1е-05

Место пломбирования

Панель интерфейсов БАДИ (ВЕКТОР-2019-БАДИ-Ф10Г)

Рисунок 2 - Внешний вид основных составных частей комплексов

Программное обеспечение

В комплексах устанавливается специальное программное обеспечение (ПО) и включает отдельные программные модули, которые записываются на карты памяти составных частей комплекса. Допускается запись указанных программных модулей на карты памяти составных частей комплексов по отдельности. Программные модули ПО обеспечивают дистанционную работу составных частей комплексов.

Уровень защиты по рекомендации Р 50.2.077-2014 «низкий».

Таблица 2 - Идентификационные данные ПО Идентификационные данные (признаки) Значение

Идентификационное наименование ПО

ВЕКТОР-2019-ПО

Номер версии ПО

1.0

Цифровой идентификатор ПО

74376f456fdf25b08979131b33ee3caf

Алгоритм вычисления цифрового идентификатора ПО

MD5

Таблица 3 - Метрологические характеристики комплексов

Продолжение таблица 3

Таблица 4 - Основные технические характеристики комплексов

наносится на переднюю панель ПК БУК комплексов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется в соответствии с документом КБРД.468261.007МП «Комплексы измерительные ВЕКТОР-2019. Методика поверки», утвержденным ООО «КИА» 17.03.2020 г.

Основные средства поверки:

• - стандарт частоты и времени рубидиевый Ч1-1020 (рег. № 60520-15);

• - комплекс измерительный Вектор-ИКИ-2016 (рег. № 65643-16);

• - комплекс измерительный ВЕКТОР-СИДС-2016 (рег. № 64922-16);

• - частотомер электронно-счётный вычислительный Ч3-64 (рег. № 09135-83);

• - осциллограф цифровой TDS3052C (рег. № 41693-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

КБРД.468261.007ТУ «Комплексы измерительные ВЕКТОР-2019. Технические условия»

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

ИНН 7701171409

Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11

Телефон (факс): +7(495) 737-67-19

E-mail: info@trxline.ru

Испытательный центр

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11

Телефон (факс): +7(495) 737-67-19

E-mail: VS-KIA@rambler.ru

Аттестат аккредитации ООО «КИА» на право проведения испытаний средств измерений в целях утверждения типа № RA.RU.310671 выдан 22.05.2015 г.
