ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи (датчики) давления измерительные EJX
Назначение средства измеренийПреобразователи (датчики) давления измерительные EJX предназначены для непрерывных измерений избыточного давления, разности давлений жидкости, газа или пара и преобразований в унифицированный электрический выходной сигнал постоянного тока и/или цифровой сигнал для передачи по протоколу HART.
Описание средства измеренийПринцип действия преобразователей (датчиков) давления измерительных EJX основан на резонансно-частотном методе преобразования давления. Чувствительный элемент выполнен на базе монокристалла кремния.
Преобразователи (датчики) давления измерительные EJX состоят из кремниевого резонансно-частотного преобразователя, электронного блока и корпуса. Сенсор состоит из измерительного блока и платы аналого-цифрового преобразователя.
Преобразователи (датчики) давления измерительные EJX выпущены в следующих модификациях: 110А, 118А, 430А, 438А, 530А, EJA110A.
Модификации 110А, EJA110A предназначены для измерения разности давлений.
Модификация 118А предназначена для измерения разности давлений и имеет разделительную мембрану.
Модификации 430А, 530А предназначены для измерения избыточного давления.
Модификация 438А предназначена для измерения избыточного давления и имеет разделительную мембрану.
Разделительная мембрана предназначена для защиты от попадания рабочей среды непосредственно в чувствительный элемент, которая подсоединяется с помощью капиллярной трубки, заполненной специальной жидкостью.
Преобразователи (датчики) давления измерительные EJX имеют исполнение с жидкокристаллическим дисплеем. Верхний предел измерений (ВПИ) зависит от применяемого кремниевого резонансно-частотного преобразователя.
Общий вид преобразователей (датчиков) давления измерительных EJX представлен на рисунке 1.
Пломбирование преобразователей (датчиков) давления измерительных EJX не предусмотрено. Знак поверки наносится на свидетельство о поверке преобразователя (датчика) давления измерительного EJX.

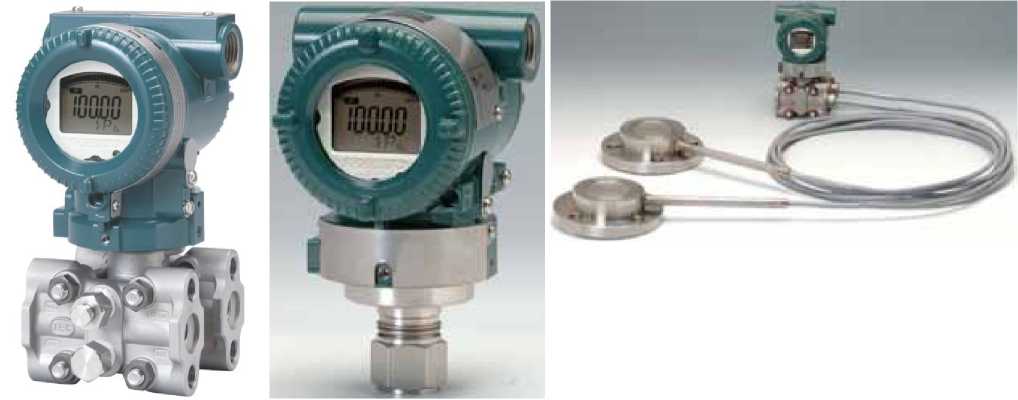

Рисунок 1 - Общий вид преобразователей (датчиков) давления измерительных EJX

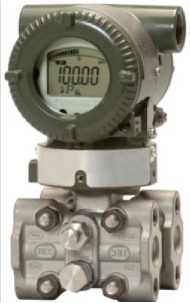

Рисунок 2 - Общий вид преобразователей (датчиков) давления измерительных EJX модификации EJA110A
Программное обеспечениеПреобразователи (датчики) давления измерительные EJX имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики. Вычисление цифрового идентификатора не предусмотрено. Для защиты от несанкционированного доступа к ПО имеется программная защита с помощью введения пароля через интерфейс HART.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии ПО |
не ниже 2.03 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений (ВПИ) разности давлений модификаций 110А, 118А, EJA110A, кПа |
10; 100; 500* |
|
Верхний предел измерений (ВПИ) избыточного давления модификаций 430А, 438А, МПа |
0,5; 3,5; 16,0* |
|
Верхний предел измерений (ВПИ) избыточного давления модификации 530А, МПа |
2; 10* |
|
Диапазон измерений настроенный (шкала) |
приведен в паспорте |
|
Пределы допускаемой основной приведенной погрешности от настроенного диапазона измерений, %:
|
±0,25 ±0,50 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающего воздуха на 28 °С, %:
|
0,04 % от шкалы +0,0125 % от ВПИ 0,25 % от шкалы +0,06 % от ВПИ 0,04 % от шкалы +0,0125 % от ВПИ 0,5 % от шкалы +0,025 % от ВПИ 0,15 % от шкалы +0,15 % от ВПИ |
|
Нормальные условия измерений:
|
от +21 до +25 до 95 при температуре +35°С от 84,0 до 106,7 |
|
* Верхний предел измерений (ВПИ) зависит от исполнения (применяемой капсулы). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал |
аналоговый от 4 до 20 мА, цифровой (протокол HART) |
|
Напряжение питания постоянного тока, В |
от 10,5 до 42,0 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Габаритные размеры (без учета разделительных мембран, фланцевой части, монтажных кронштейнов), мм, не более: | |
|
- высота |
194 |
|
- ширина |
95 |
|
- длина |
110 |
|
Масса (без учета разделительных мембран и монтажных кронштейнов), кг, не более |
3,2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +60, от -30 до +60* |
|
- относительная влажность, % |
до 95 при температуре +35 °С |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
180000 |
|
Средний срок службы, лет |
20 |
|
* Исполнение с жидкокристаллическим дисплеем. | |
Знак утверждения типа нанесен на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи (датчики) давления измерительные EJX, заводские номера: 91PC12696, 91PC12697, 91PC12699, 91PC12701, 91PC12700, 91PC12708, 91PC12727, 91PC12724, 91PC12718, 91PC12698, 91PC12714, 91PC12705, 91PC12722, 91PC12720, 91PC12706, 91PC12719, 91PC12721, 91PC12723, 91PC12725, 91PC12693, 91PC12677, 91PC12717, 91PC12716, 91PC12715, 91PC12683, 91PC12709, 91PC12711, 91PC12765, 91PC12681, 91PC12680, 91JC10348, 91JC10349, 91JC10352, 91JC10353, 91JC10350, 91JC10351, 91JC10354, 91JC10355, 91KB03637, 91KB03640, 91PC12728, 91L100423, 91L100424, 91K115838, 91KB03648, 91PC12712, 91РС12702, 91РС12694, 91PC12769, 91PC12749, 91PC12713, 91R201377, 91PC12710, 91PC12682, 91PC12673 |
EJX110A, EJX118A, EJX430A, EJX438A, EJX530A, EJA110A |
55 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 3009/1-311229-2020 |
1 экз. |
Приведены в разделе «Основные сведения об изделии» паспорта.
Нормативные и технические документы, устанавливающие требования к преобразователям (датчикам) давления измерительным EJXГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Техническая документация фирмы-изготовителя «Yokogawa Electric Corporation»
ИзготовительФирма «Yokogawa Electric Corporation», Япония
Адрес: 2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750 Japan
Испытательный центрОбщество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)
Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
