МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 июня 2017 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47089 «Радиометры радона и торона RTM-1668/2200 (РРА-1688/2200)»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением фирмы «SARAD Gmbh» от 08 марта 2017 г. б/н приказываю:

• 1. Внести изменения в описание типа на радиометры радона и торона RTM-1668/2200   (РРА-1688/2200), зарегистрированные в Федеральном

информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50382-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлйть срок действия свидетельства об утверждении типа средств измерений № 47089 «Радиометры радона и торона RTM-1668/2200 (РРА-1688/2200)» на последующие 5 лет.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

4. Контроль за нсплпнрнирм иялтлятттргл прикяяя ллтяяпятл собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17,11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» июня 2017 г. №1416

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Радиометры радона и торона RTM-1688/2200 (РРА-1688/2200)

Радиометры радона и торона RTM-1688/2200 (РРА-1688/2200) (далее - радиометры) предназначены для измерений и непрерывного мониторинга объемной активности ( ОА) радона (²²²Rn) и торона (²²⁰Rn) в воздухе.

Принцип действия радиометра основан на регистрации дочерних продуктов распада (ДПР) радона и торона альфа-спектрометрическим методом. Возможны два режима использования насоса: продолжительный или периодический. Выбор режима осуществляется программным обеспечением. При выборе продолжительного режима насос работает в течение всего времени проведения измерений, тогда как в периодическом режиме насос включается на 5 минут в начале каждого интервала измерений. Электрические импульсы, образующиеся под воздействием альфа-частиц на детекторе, усиливаются предусилителем, поступают на вход амплитудноцифрового преобразователя и обрабатываются встроенным процессором. Радиометр оснащен встроенной энергонезависимой памятью, объём которой достаточен для хранения данных измерений с высоким разрешением. Данные из встроенной памяти могут быть переданы в любой момент посредством USB-порта, COM-порта, а также удалённо с помощью модема (аналогового, ISDN, GSM), даже в процессе измерений. Поставляемое в комплекте ПО «Radon Vision» обеспечивает загрузку данных на ПК по всем указанным выше каналам передачи данных. Радиометр выпускается в двух модификациях: RTM-1688 и RTM-2200 (отличаются размерами встроенного дисплея).

Конструктивно радиометр выполнен в виде настольного прибора в металлическом корпусе с питанием от встроенной свинцово-гелевой аккумуляторной батареи 12V/3.2Ah, либо от сетевого адаптера, входящего в комплект поставки.

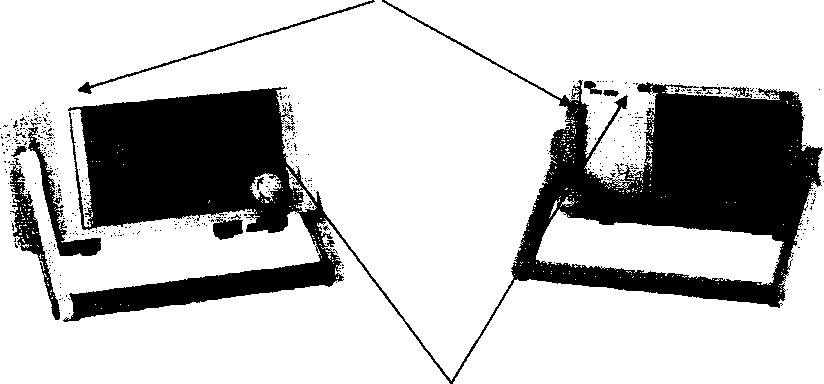

Внешний вид радиометров и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбирования

Место нанесения знака об утверждении типа

Рисунок 1 - Внешний вид радиометров

Программное обеспечение (ПО) радиометров предназначено для настройки радиометров, считывания, сохранения и отображения результатов измерений.

Идентификационные данные (признаки) значимого программного обеспечения приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

наносится на лицевую панель в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплект поставки радиометров приведен в таблице 3.

Таблица 3

осуществляется по документу СДЭТ022012.002 МП «Инструкция. Радиометр радона и торона RTM-1688/2200 (РРА-1688/2200). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 20.06.2012 г.

Основные средства поверки:

радоновая камера объемом не менее 15 м³ с эмалирующим источником, представляющим собой урановую руду, помещенную в пластиковый сосуд и обеспечивающую создание в радоновой камере ОА радона-222 в диапазоне от 1- 10² Бк/м³ до 4- 10⁵ Бк/м³;

радиометр объемной активности радона эталонный AlphaGUARD PQ2000PRO, диапазон измерений объемной активности радона в воздухе от 100 Бк/м³ до 210⁶ Бк/м³, пределы допускаемой относительной погрешности измерений ±6 % при доверительной вероятности 0,95.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

ГОСТ 21496-89. Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний.

ГОСТ 8.039-79. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах.

Приказ Минздравсоцразвития России от 9 сентября 2011 года № 1034

Фирма «SARAD GmbH», Германия

01159 Dresden GERMANY Wiesbadener StraBe 10

Tel.:++49 (0)351 /6580712,

FAX: ++49 (0)0351 / 6580718,

E-mail: support@sarad.de

Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделееве, Главный лабораторный корпус

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделееве Телефон: (495) 744-81-12, факс: (495) 744-81-12

E-mail: office@vniiftri.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
