№603 от 22.03.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27698
О внесении изменений в описание типа на счетчики газа объемные диафрагменные ВК-G4 ETe, ВК-G6 ETe с электронным индексом
![Приказ Росстандарта №603 от 22.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577456396_files/1517577456396-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 марта 2017г.
№603_________
Москва
О внесении изменений в описание типа на счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ЭЛЬСТЕР Газэлектроника» от 10 марта 2017 г. № 149 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65231-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СБ1 ДЖИЯ О СЕ ГИ ИФИлАИ. ЭЕ I
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «22» марта 2017 г. № 603
Изменения в описание типа на счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом
Назначение средства измеренийСчетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом предназначены для измерений объема газа, приведенного к температуре плюс 20 °C.
Описание средства измеренийСчетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом состоят из металлического корпуса, измерительного механизма диафрагменного типа и электронного индекса.
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, образующих измерительные камеры. Поступательное движение мембран через редуктор преобразуется во вращательное движение, передаваемое с помощью муфты электронному индексу.
Электронный индекс оснащен термопреобразователем сопротивления, установленным в металлическом корпусе, точечным матричным дисплеем, электронным блоком коррекции, встроенным источником питания, GPRS модемом и оптическим интерфейсом. Электронный индекс осуществляет коррекцию объема газа, прошедшего через счетчик газа объемный диафрагменный BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом, по измеренному значению температуры с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости.
Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом выпускается с левым и правым направлениями потока газа.
В зависимости от измеряемого объемного расхода газа счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом имеют типоразмер ВК-G4 ETenBK-G6 ЕТе.
Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом могут выпускаться в исполнении «Н» с повышенной точностью.
Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом выполняют функции:
-
- вычисления объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 на основании подстановочных значений давления и коэффициента сжимаемости;
-
- архивирования данных;
-
- передачи информации по GPRS модему и оптическому интерфейсу;
-
- защиты информации от несанкционированного доступа.
Фотография общего вида счетчиков газа объемных диафрагменных BK-G4ETe, BK-G6ETe с электронным индексом представлена на рисунке 1. Схема пломбировки счетчиков газа объемных диафрагменных BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом представлена на рисунке 2. Пломбировку осуществляют с помощью пломб № 1 и № 2 с
обслуживания осуществляют
нанесением знака завода-изготовителя. После технического пломбирование пломбой № 3, вместо пломбы № 2.
![Приказ Росстандарта №603 от 22.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577456396_files/1517577456396-3.png)
Рисунок 1 - Общий вид
![Приказ Росстандарта №603 от 22.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577456396_files/1517577456396-4.png)

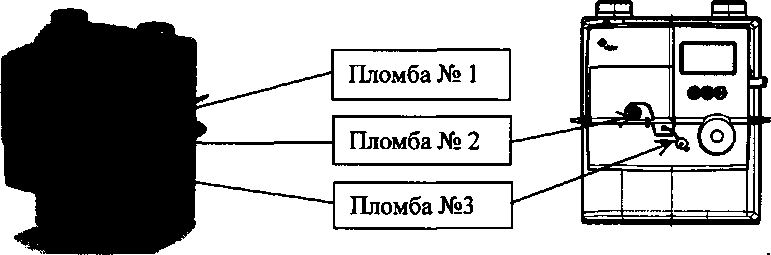

Рисунок 2 - Схема пломбировки
является встроенным программным обеспечением электронного индекса. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.
Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Защита программного обеспечения осуществляется с помощью специальных средств защиты, разграничением уровней доступа, путем введения паролей, ведения архива событий. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Значение |
Идентификационное наименование программного обеспечения |
BK-G4 ЕТе 24939 |
BK-G6 ЕТе 24939 |
Номер версии (идентификационный номер) программного обеспечения |
2.7.3 |
2.7.3 |
Цифровой идентификатор ПО |
0*С2А1 |
0хС2А1 |
Алгоритм вычисления цифрового идентификатора |
CRC16 |
CRC16 |
программного обеспечения
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
типоразмер BK-G4 ЕТе |
типоразмер BK-G6 ЕТе | |
Объемный расход газа, м3/ч:
|
6 4 0,04 |
10 6 0,06 |
Порог чувствительности Q4, м3/ч |
0,008 |
0,008 |
Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к температуре 20 °C, %, не более: — При Qmhh— Q 0,1 "Qhom ~ 0,1 ’Qhom— Q — Омаке |
±3 (±2,2*) ±1,5 | |
Пределы допускаемых изменений относительной погрешности, вызванные отклонением температуры измеряемой среды от границы диапазона от +15 °C до +25 °C на каждые 10 °C, %, не более |
±0,4 | |
* Исполнение «Н» с повышенной точностью. |
ТаблицаЗ - Основные технические характеристики
Наименование характеристики |
Значение | |
типоразмер BK-G4 ЕТе |
типоразмер BK-G6 ЕТе | |
Измеряемая среда |
газовая фаза сжиженных углеводородных газов, природный, осушенный нефтяной и другие сухие неагрессивные газы | |
Максимальное рабочее давление измеряемой среды, кПа, не более |
10 | |
Максимально допускаемое давление внутри корпуса, кПа, не более |
50 | |
Потеря давления при расходе Q мин., Па, не более |
60 | |
Потеря давления при расходе Q макс., Па, не более |
200 | |
Циклический объем измерительных камер V, дм3 |
1,2 |
2 |
Цена деления младшего разряда электронного индекса, м3 |
0,001 | |
Емкость электронного индекса, м3 |
999999,999 | |
Температура измеряемой среды, °C |
от -25 до +55 | |
Присоединительная резьба, дюйм |
1 1/4 | |
Габаритные размеры, мм, не более:
|
215 195 175 |
255 340 185 |
Наименование характеристики |
Значение | |
типоразмер BK-G4 ЕТе |
типоразмер BK-G6 ЕТе | |
Расстояние между осями присоединительных штуцеров, мм |
110 |
200/250 |
Масса, кг, не более |
2,6 |
3,8 |
Условия эксплуатации:
|
от -25 до +55 до 95 при температуре 35 °C от 84,0 до 106,7 | |
Наработка до отказа, ч |
40000 | |
Средний срок службы, лет |
15 | |
Маркировка взрывозащиты |
2ExicIIBT4 X |
наносится на корпус электронного индекса методом печати или гравировки и на титульный лист паспорта типографским способом.
Комплектность средства измеренияКомплектность счетчиков газа объемных диафрагменных BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом приведена в таблице 3.
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Счетчик газа объемный диафрагменный BK-G4ETe, BK-G6ETe с электронным индексом |
1 | |
Паспорт |
ЭРГП.407269.200 ПС |
1 |
Руководство по эксплуатации |
ЭРГП.407269.200 РЭ |
1* |
Методикапериодэтеской поверки |
МП 0455-1-2016 |
1* |
Программа «Themis opto» |
— |
1* |
Комплект монтажных частей |
1* | |
* - поставляется по заказу |
осуществляется по документу МП 0455-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные BK-G4 ЕТе, ВК-G6 ЕТе с электронным индексом. Методика периодической поверки», утвержденному ФГУП «ВНИИР» 15 июля 2016 г. или по документу МП 0456-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом. Методика первичной поверки», утвержденному ФГУП «ВНИИР» 15 июля 2016 г.
Основные средства поверки:
- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне значений от 0,04 до 10 м3/ч с пределами допускаемой погрешности не более ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков газа объемных диафрагменных BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом с требуемой точностью.
Знак поверки наносится на паспорт и (или) свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом ГОСТ 2939-63 Газы. Условия для определения объема
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования
ЭРГП.407269.200 ТУ Счетчики газа объемные диафрагменные BK-G4 ЕТе, BK-G6 ЕТе с электронным индексом. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника» (ООО «ЭЛЬСТЕР Газэлектроника»)
ИНН 5243013811
Адрес: Россия, 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а Телефон:(83147)7-98-00; 7-98-01, факс (83147)7-22-41 E-mail: info.ege@elster.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
