УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1682

Лист № 1 Регистрационный № 45415-10 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры У1500М

Уровнемеры У1500М предназначены для автоматического, дистанционного, непрерывного измерения уровня различных жидкостей (сырая нефть, товарная нефть, нефтепродукты, техническая вода, подтоварная вода) и уровней раздела сред многофазных жидкостей (нефть - эмульсия - подтоварная вода, нефтепродукты - эмульсия - вода) по одному или двум независимым каналам (датчикам).

Принцип действия уровнемеров заключается в измерении интервала времени, необходимого для прохождения сигнала ультразвуковой волной расстояния от излучателя (пьезоэлемента) до поплавка, в котором установлен постоянный магнит. Положение поплавка определяется уровнем жидкости в резервуаре. Пересчёт производится путём вычитания вышеуказанного расстояние из высоты резервуара.

Работа уровнемеров происходит следующим образом. Возбуждённая пьезоэлементом ультразвуковая волна, распространяясь вниз по сердечнику, достигает магнитного поля поплавка. Вследствие эффекта Виллари, в обмотке в этот момент возникает ЭДС. Интервал времени от возбуждения волны до возникновения ЭДС измеряется, калибруется, вычитается из полной длины датчика и выдается на измеритель.

Уровнемеры состоят из 2-х основных составных частей:

- датчиков, устанавливаемых на резервуарах (технологических ёмкостях);

- измерителей, устанавливаемых на щите или на столе в операторной.

Датчики и измерители соединяются между собой экранированным кабелем типаРК-50. Конструктивно корпус датчиков выполнен в двух исполнениях:

- гибкой конструкции для рабочего избыточного давления до 0,04 МПа:

- жёсткой конструкции для рабочего избыточного давления до 1,6 МПа. Уровнемеры применяются в резервуарных парках нефти нефтепродуктов, технологических ёмкостях объектов сбора, подготовки нефти и воды.

Уровнемеры серии У1500М выпускаются 12 исполнений.

Т а б л и ца 1

* - на каждом датчике

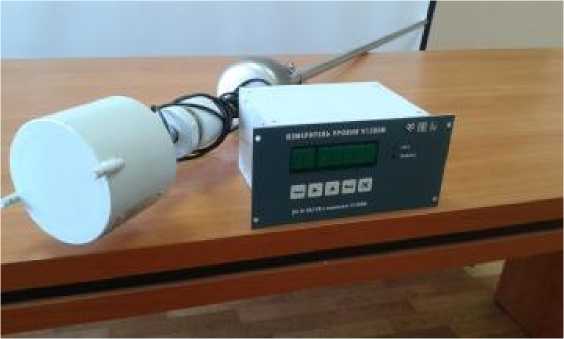

Рисунок 1 - Общий вид уровнемеров У1500М

ГОП 1В57Т-75

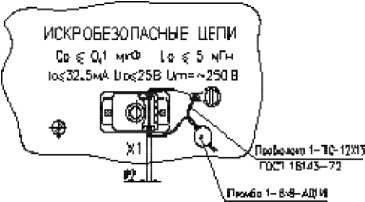

Рисунок 2 - Схема пломбирования уровнемеров У1500М

Крайние- Н£Г*Ч1 Р|ЭД*Л? к MRiUU^

Программное обеспечение уровнемеров является встроенным и хранится в энергонезависимой памяти микроконтроллера измерительной платы. Программа работает в режиме непрерывного измерения интервала времени от момента подачи на соответствующий выход микропроцессора сигнала возбуждения излучателя УЗ до возникновения электрического импульса на соответствующем входе микропроцессора. Замеры интервала времени производятся с частотой 50 Гц, накапливаются в буфере и усредняются. Далее среднее значение интервала времени (Тср) подставляется в формулу расчета расстояния L = V * Тср, где V - скорость звука в стержне датчика.

ПО обеспечивает вычисление уровня, ввод параметров и уставок, вывод текущей информации на индикатор передней панели прибора, защиту паролем от несанкционированного доступа к настройкам прибора.

Идентификационные данные программного обеспечения приведены в таблице 2.

Т а б л и ц а 2 - Идентификационные данные программного обеспечения

Метрологические характеристики уровнемеров нормированы с учетом влияния программного обеспечения.

Уровень защиты ПО уровнемеров от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014. Программное обеспечение и измерительная информация защищены от преднамеренных изменений с помощью простых программных средств: введение пароля; авторизация пользователя; разделение прав доступа, а также механическим опломбированием.

Метрологические и технические характеристики уровнемеров У1500М приведены в таблице 3.

Т а б л и ца 3

наносится на задней панели корпуса измерителя методом штемпелевания, а также в верхний левый угол титульного листа паспорта типографским способом.

Комплектность средства измерений Комплектность уровнемеров У1500М соответствует таблице 4.

Т а б л и ца 4

Сведения о методах измерения содержатся в руководстве по эксплуатации «Уровнемер У1500М. РЭ».

• 1   ГОСТ 8.477-82 Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений уровня жидкости.

• 2   ГОСТ 28725 - 90 Приборы для измерения уровня жидкостей и сыпучих

материалов. Общие технические требования и методы испытаний.

• 3 4214-004-04830336-10 ТУ Уровнемер У1500М. Технические условия.
