О внесении изменений в описание типа на измерители силы натяжения арматуры ДО-МГ4 и переоформлении свидетельства об утверждении типа. средств измерений № 51038

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент), в связи с обращением ООО «СКВ Стройприбор», • г. Челябинск, от 5 октября 2015 г. № 570 приказываю:

• 1. Описание типа на измерители силы натяжения арматуры ДО-МГ4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53760-13, изложить в новой редакции в соответствии с приложением к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 51038 «Измерители силы натяжения арматуры ДО-МГ4», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57360-13 срока действия до 6 июня 2018 г.

• 3.  Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (Ф.В.Булыгин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу их юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Федерального агентства

.С.Г олубев

Приложение

к приказу Федерального агентства

по техническому регулированию и метрологии от «9» декабря 2015 г. № 1542

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители силы натяжения арматуры ДО-МГ4

Измерители силы натяжения арматуры ДО-МГ4 (далее по тексту - измерители) предназначены для измерений силы натяжения арматуры на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362-77 «Конструкции железобетонные. Методы измерения силы натяжения арматуры».

Принцип действия измерителей заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Электрический сигнал регистрируется электронным блоком, обрабатывается, и результаты измерений в единицах силы отображаются на дисплее.

При измерении поперечно оси арматуры создается постоянное перемещение системы из двух последовательно соединенных звеньев: натянутый арматурный элемент и упругий элемент тензорезисторного датчика измерителя. С увеличением силы натяжения арматуры возрастает сопротивление поперечной оттяжке и пропорционально увеличивается сила на силоизмерителе.

Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.

Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.

Измерители имеют обозначение ДО-Х-МГ4.В, где

ДО-МГ4 - обозначение типа измерителя;

X - обозначение модификации:

40П - измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм;

60П - измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм; 60С - измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм; 60К - измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;

80К - измерения силы натяжения канатов арматурных диаметром 12 и 15 мм.

В - обозначение варианта исполнения (01; 02; 03 - для одного, двух, трех диаметров арматуры соответственно).

Место пломбирования

Рисунок 1 - Место пломбирования от несанкционированного доступа

Знак поверки наносится на свидетельство о поверке.

в)

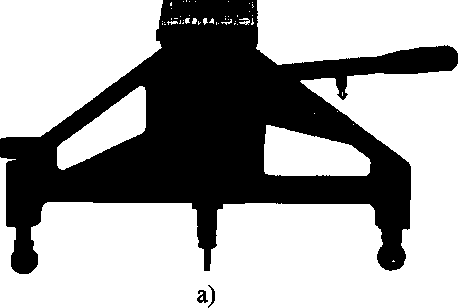

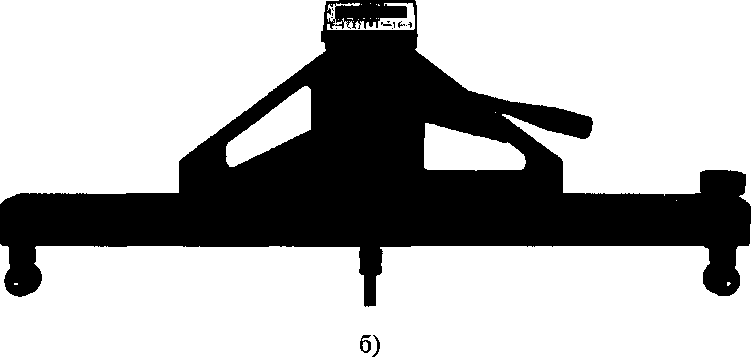

а) ДО-40П-МГ4 б) ДО-60П-МГ4; ДО-60С-МГ4; ДО-60К-МГ4 в) ДО-80К-МГ4

Рисунок 2 - Общий вид измерителя ДО-МГ4

Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Диапазоны измерений силы поперечной оттяжки и силы натяжения арматуры, а так же диаметры контролируемой арматуры приведены в таблице 2.

Пределы допускаемой относительной погрешности измерения

силы поперечной оттяжки, %............................................................................................± 1

Пределы допускаемой относительной погрешности измерения

силы натяжения арматуры, %............................................................................................± 3

Размах показаний измерителя, %........................................................................3

Таблица 2

Таблица 2

Максимальные габаритные размеры и масса измерителей приведены в таблице 3 Таблица 3

напряжением, В

потребляемый ток, мА, не более .:

Условия эксплуатации:

-температура окружающего воздуха, °C..............................................от 5 до 40

-относительная влажность, %, не более

Вероятность безотказной работы за 5000 часов

Средний срок службы, лет

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на корпусе измерителя, фотохимическим способом.

Комплектность средства измерений

Измеритель силы натяжения арматуры ДО-МГ4

Кабель связи с компьютером

CD с программным обеспечением

Руководство по эксплуатации с разделом «Методика поверки». Паспорт 1 Упаковочный кейс

Поверка

осуществляется по методике поверки, изложенной в разделе 4 «Руководства по эксплуатации КБСП.427128.018 РЭ», утвержденной ФБУ «Челябинский ЦСМ» 04.04.2013 г. (с изменением №1, утвержденным 14.09.2015 г.).

Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,24 %.

Сведения о методиках (методах) измерений

изложены в руководстве по эксплуатации «Измерители силы натяжения арматуры ДО-МГ4. Руководство по эксплуатации КБСП.427128.018 РЭ».

Нормативные и технические документы, устанавливающие требования к измерителям силы натяжения арматуры ДО-МГ4

• 1. КБСП.427128.018 ТУ «Измеритель силы натяжения арматуры ДО-МГ4. Технические условия»

• 2. ГОСТ 22362-77 «Конструкции железобетонные. Методы измерения силы натяжения арматуры».

• 3. ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»

Изготовитель

ООО «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор»)

ИНН 7447005971

Адрес: Россия, 454084, г. Челябинск, ул. Калинина, 11-Г,

Тел/Факс (351) 277-8-555 e-mail: info@stroypribor.ru

Испытательный центр

ФБУ «Челябинский ЦСМ»

Адрес: 454048, г.Челябинск, ул. Энгельса, д.101

Тел./факс (351) 232-04-01, e-mail: stand@chel.sumet.ru

Аттестат аккредитации в области обеспечения единства измерений № RA.RU.311280 от 11.08.2015 г.
