МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 апреля 2019 г.

Москва

О внесении изменений в описание типа на трансформаторы напряжения емкостные НДКМ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ОАО «РЭТЗ Энергия» от 26 марта 2019 г. № 014/ОГК приказываю:

• 1. Внести изменения в описание типа на трансформаторы напряжения емкостные НДКМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60542-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Z

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.              ___________

Д! НИЯ О CfP Г ИФИКАН .Я 1

Сертификат: 00E1036EE32711E880E9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

- —

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «22» апреля 2019 г. № 913

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения емкостные НДКМ

Трансформаторы напряжения емкостные НДКМ (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 150, 220, 330 и 500 кВ с глухо или эффективно заземленной нейтралью.

Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.

Принцип действия трансформатора напряжения основан на масштабном преобразовании высокого напряжения в заданное число раз с помощью емкостного делителя напряжения и электромагнитного трансформатора.

Конструкция трансформатора является герметичной и состоит из активной части, размещенной в герметичном баке (далее - электромагнитное устройство (ЭМУ)), и емкостного делителя напряжения.

Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией прокладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, смонтирован в виде колонны из одной или нескольких секций.

ЭМУ подключается к делителю и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, помещенных в залитый трансформаторным маслом бак. Первичная обмотка электромагнитного трансформатора имеет регулировочные катушки и отпайки для подбора коэффициента трансформации. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя.

На баке ЭМУ расположены: коробка низковольтных выводов, крюки для подъема, пробка для взятия проб и слива масла, два заземляющих зажима и табличка трансформатора. Высоковольтный ввод расположен на верхнем фланце делителя.

В коробке низковольтных выводов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного доступа коробка с выводами обмотки для АИИСКУЭ.

Трансформаторы имеют до четырех вторичных обмоток - основных (для АИИС КУЭ, измерения и (или) защиты) и (или) дополнительных (для цепей релейной защиты). Возможно исполнение с вторичной обмоткой для отбора мощности.

Трансформаторы выпускаются в пяти модификациях, отличающихся номинальным напряжением первичной обмотки. Возможны варианты с различными конструктивными особенностями, не влияющими на метрологические характеристики (удельная длина пути утечки, цвет глазури внешней изоляции, конфигурации экрана, тип материала первичного вывода и т.д.). Общий вид трансформаторов представлен на рисунках 1 - 4.

На корпусе трансформаторов имеется табличка технических данных.

Трансформаторы относятся к однофункциональным изделиям.

Рабочее положение трансформаторов в пространстве - вертикальное.

Рисунок 1 - Общий вид трансформаторов напряжения НДКМ-110, НДКМ-150

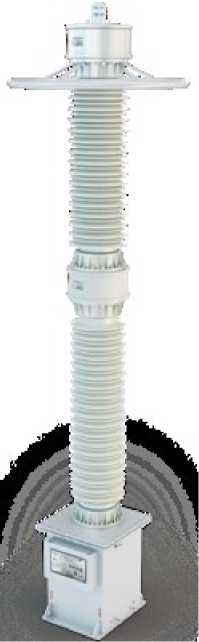

Рисунок 2 - Общий вид трансформаторов

напряжения НДКМ-220

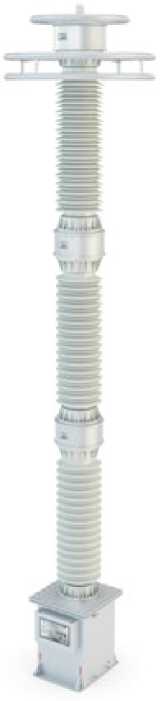

Рисунок 3 - Общий вид трансформаторов

напряжения НДКМ-330

Рисунок 4 - Общий вид трансформаторов

напряжения НДКМ-500

Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения

емкостных НДКМ

наносится на табличку технических данных трансформатора электрографическим способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформатор напряжения эталонный ОМОН-110 (регистрационный номер в Федеральном информационном фонде № 59180-14), трансформатор напряжения эталонный ОМОН-220 (регистрационный номер в Федеральном информационном фонде № 59181-14), трансформатор напряжения эталонный ОМОН-330/500 (регистрационный номер в Федеральном информационном фонде № 59182-14), прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03), прибор электроизмерительный эталонный многофункциональный    Энергомонитор -3.1КМ

(регистрационный номер в Федеральном информационном фонде № 52854- 13), магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746 - 2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/^3 до 750/\'3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-032-11703970-06 Трансформаторы напряжения емкостные серии НДКМ. Технические условия.

Открытое акционерное общество «Раменский электротехнический завод Энергия»

(ОАО «РЭТЗ Энергия»)

ИНН 5040010981

Адрес: 140105, г. Раменское, Московской обл., ул. Левашова, д. 21

Телефон (факс): +7 (496) 463 66 93 (+7 (496) 467 96 79)

Web-сайт: http://www.ramenergy.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm. ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
