№2237 от 25.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 212804
Об утверждении типа средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 2237 от 25.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 декабря 2020 г.
№ 2237______
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:
-
1. Утвердить типы средств измерений, сведения о которых, в том числе их описания типа, прилагаются к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений, включая описания типа согласно приложению.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
ы де ния о сершфикап ни
Сертификат: 01С95С9А007САСВ9В24В5327С21ВМСЕ93 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «25» декабря 2020 г. № 2237
Сведения
о типах средств измерений
|
№ п/п |
Типы средств измерений |
Изготовитель средства измерения |
Рег. номер |
Методика поверки средств измерений |
Интервал между поверками средств измерений |
Приложение (Описание типа) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Комплекты мер профиля колес |
Фирма Hegenscheidt-MFD GmbH, Г ермания |
80418-20 |
МП 031.Д4-20 |
1 год |
Приложение №1 |
Приложение № 1 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «25» декабря 2020 г. № 2237
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты мер профиля колес
Назначение средства измеренийКомплекты мер профиля колес (далее по тексту комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров профиля колес.
Описание средства измеренийПринцип действия комплектов мер основан на воспроизведении заданных геометрических размеров профиля колес. Комплекты мер применяются для поверки комплексов автоматизированных для диагностики колесных пар на ходу Argus2.MM.
Комплекты мер состоят из трех мер с различными геометрическими размерами. Конструктивно мера состоит из алюминиевого профиля с неподвижно установленными на нем двумя шаблонами профиля колеса.
Общий вид комплектов мер представлен на рисунке 1.
Пломбирование комплекта мер не предусмотрено.

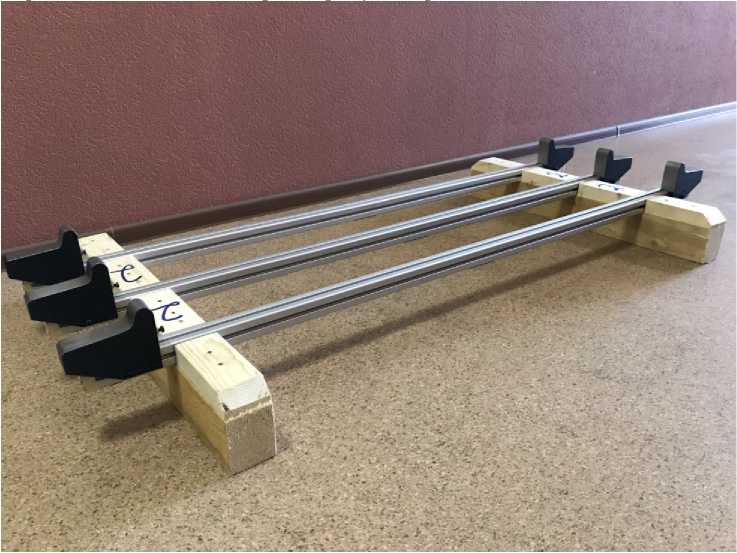

Рисунок 1 - Общий вид комплектов мер
Программное обеспечение отсутствует
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений высоты гребня колес, мм |
от 23 до 40 |
|
Пределы доверительных границ абсолютной погрешности воспроизведений высоты гребня колес при Р=0,95, мм |
± 0,03 |
|
Диапазон воспроизведения толщины гребня колес, мм |
от 23 до 35 |
|
Пределы доверительных границ абсолютной погрешности воспроизведений толщины гребня колес при Р=0,95, мм |
± 0,03 |
|
Диапазон воспроизведений расстояния между внутренними торцами (гранями) ободьев колес, мм |
от 1430 до 1448 |
|
Пределы доверительных границ абсолютной погрешности воспроизведений расстояния между внутренними торцами (гранями) ободьев при Р=0,95, мм |
± 0,03 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
10 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
130 |
|
- ширина |
100 |
|
- длина |
1715 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
20 ± 5 |
|
-относительная влажность, %, не более |
90 |
|
Средний срок службы, лет |
50 |
наносится на титульный лист Руководства по эксплуатации.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер профиля колес |
1 шт. | |
|
Зажимный держатель |
2 шт. | |
|
Брезент |
1 шт. | |
|
Транспортировочный ящик |
3 шт. | |
|
Ящик для комплектующих деталей |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 031.Д4-20 |
1 экз. |
осуществляется по документу МП 031.Д4-20 «ГСИ. Комплекты мер профиля колес. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 16.09.2020 г.
Основные средства поверки:
Микроскоп большой инструментальный БМИ-1 (рег. № 1363-60) Меры длины концевые плоскопараллельные до 100 мм. Набор №1 (рег. № 38376-13);
Набор мер длины концевые плоскопараллельные. Набор №8 (рег. № 37335-08). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплекту мер колесных парТехническая документация фирмы Hegenscheidt-MFD GmbH, Германия.
ИзготовительФирма Hegenscheidt-MFD GmbH, Германия
Адрес: Hegenscheidt Platz, D-41812 Erkelenz Телефон: +49 (0) 2431 86-0
Факс: +49 (0) 2431 86-686
E-mail: hegenscheidt.mfd@nshgroup.com
ЗаявительАкционерное общество «Научно-исследовательский институт мостов и дефектоскопии» (АО «НИИ мостов»)
ИНН: 7838066524
Адрес: 190013, г. Санкт-Петербург, Московский пр., д. 22, лит. М, пом. 6-Н Телефон/Факс: (812) 339-45-03
Web-сайт: www.niimostov.ru
E-mail: niim@niimostov.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, 46;
Тел. (495) 437-99-76; факс (495) 437-31-47;
Web-сайт: www.vniiofi.ru;
E-mail: vniiofi@vniiofi.ru;
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
