№1655 от 05.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267229
О внесении изменений в сведения об утвержденном типе средств измерений Анализаторы хлора CLORA, CLORA 2XP
Приказы по основной деятельности по агентству Вн. Приказ № 1655 от 05.08.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
05 августа 2021 г.
№ 1655
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
А.П.Шалаев
Сертификат: 028BB28700AQAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1655
Лист № 1 Регистрационный № 65146-16 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы хлора CLORA, CLORA 2XP
Назначение средства измеренийАнализаторы хлора модели CLORA, CLORA 2XP (далее анализаторы) предназначены для измерений содержания хлора в жидких углеводородах, нефтепродуктах, водных растворах и твердых пробах.
Описание средства измеренийПринцип работы анализаторов основан на методе монохроматической волнодисперсионной рентгенофлуоресцентной спектрометрии. Монохроматический пучок рентгеновских лучей с длиной волны, соответствующей возбуждению К-слоя электронов хлора, фокусируется на испытуемую пробу, помещенную в кювете. В анализаторе используется рентгеновская трубка с максимальными энергетическими характеристиками: напряжение 50 кВ, ток 1,5 мА. Эмитируемое хлором флуоресцентное излучение электронного К-слоя (длина волны 0,4730 нм) улавливается монохроматором с фиксированным каналом для данного излучения. Интенсивность флуоресценции (количество импульсов в секунду) измеряется с использованием детектора и пересчитывается в единицы массовой концентрации хлора ррт (мг/кг, мкг/г, млн-1) с использованием градуировочной зависимости, которая сохраняется в памяти анализатора. Возбуждение монохроматическими рентгеновскими лучами значительно уменьшает уровень фона, упрощает матричную коррекцию и улучшает отношение «сигнал/фон» по сравнению с полихроматическим возбуждением, используемым в традиционных методах волнодисперсионной рентгенофлуоресценции (WDXRF).
Обе модели имеют одинаковый дизайн корпуса (рисунок 1), представляют собой лабораторные приборы, конструкция которых включает источник рентгеновского излучения, оптическую систему, детектор, электронную систему управления и блоки питания. В модели CLORA 2XP используются режимы работы детектора, обеспечивающие регистрацию слабых аналитических сигналов, что позволяет расширить диапазон показаний анализатора. Также модели различаются способом введения поправки на содержание серы: в модели CLORA массовая доля серы вносится вручную, в модели CLORA 2XP -определяется автоматически.
Оптическая система обеспечивает минимизацию поглощения по траектории луча возбуждения и флуоресцентных лучей за счет использования вакуума. Градуировка анализаторов проводится по смесям с известными значениями массовой доли хлора в соответствии с эксплуатационной документацией изготовителя.
Общий вид анализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Место, способ и формат нанесения заводского номера указаны в руководстве по эксплуатации в разделе «Обзор компонентов, расположенных на задней панели прибора». Заводские номера анализаторов в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится печатным способом на шильдик, находящийся на задней панели анализатора как показано на рисунке 2.

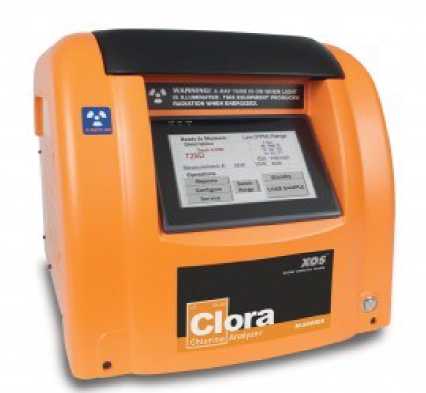

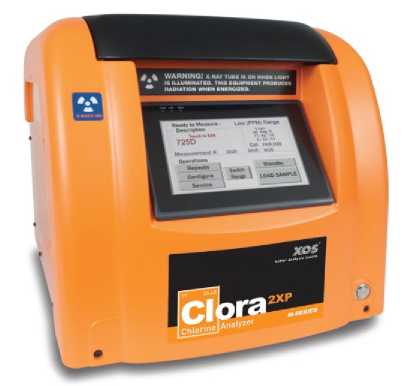

Рисунок 1 - Общий вид анализаторов хлора моделей CLORA, CLORA 2XP.

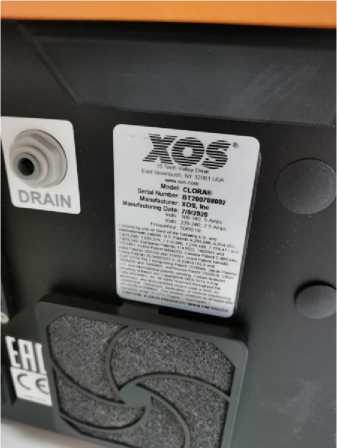

Рисунок 2 - Вид шильдика с заводским номером анализатора хлора модели CLORA
Анализаторы оснащены микропроцессорами, на которые на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой анализаторов и процессом измерений, а также для хранения и обработки полученных данных сбора и обработки данных, визуализации результатов контроля, создания баз данных контроля. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация программного обеспечения осуществляется при включении путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
CLORA |
CLORA 2XP | |
|
Идентификационное наименование ПО |
XOS [CLORA] | |
|
Номер версии ПО, не ниже |
7.7.0 | |
|
Цифровой идентификатор ПО |
- | |
|
Другие идентификационные данные (если имеются) |
- | |
Метрологические характеристики приведены в таблице 2, технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
CLORA |
CLORA 2XP | |
|
Диапазон показаний массовой доли хлора, мг/кг |
от 0,13 до 40 000 |
от 0,07 до 20 000 |
|
(млн -|) * | ||
|
Диапазон измерений массовой доли хлора **), |
от 0,2 до 50 |
от 0,2 до 50 |
|
мг/кг (млн -1) |
от 50 до 3 000 |
от 50 до 3 000 |
|
от 3 000 до 40 000 |
от 3 000 до 20 000 | |
|
Пределы допускаемой относительной | ||
|
погрешности анализатора, %, в поддиапазонах | ||
|
измерений: | ||
|
от 0,2 до 1 мг/кг (млн -1) |
±40 | |
|
свыше 1 до 2 мг/кг (млн -1) |
±30 | |
|
свыше 2 до 5 мг/кг (млн -1) |
±20 | |
|
свыше 5 до 50 мг/кг (млн -1) |
±10 | |
|
свыше 50 мг/кг (млн -1) |
±5 | |
|
*) На дисплее анализатора обозначаются как ppm | ||
|
) Диапазон измерений конкретного анализатора |
указан в паспорте на анализатор. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры, мм, не более |
535х387х400 |
|
Масса, кг, не более |
35 |
|
Параметры источника питания: Входное напряжение, В |
110-240 |
|
Частота, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
600 |
|
Условия эксплуатации: -температура окружающего воздуха, °С |
от 15 до 25 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
-относительная влажность воздуха, %, не более |
80 |
|
Средний срок эксплуатации, лет |
8 |
|
Время средней наработки на отказ, ч |
25 000 |
наносится на табличку на корпусе анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Комплектность средства измеренийТаблица 4 - Комплектность анализаторов CLORA, CLORA 2XP
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Анализатор |
CLORA, CLORA 2XP |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. | |
|
Методика поверки |
МП 242-1958-2016 с Изменением № 1 |
1 экз. |
приведены в документах «Анализаторы хлора CLORA. Руководство по эксплуатации», «Анализаторы хлора CLORA 2XP. Руководство по эксплуатации», разделы «Калибровка анализатора», «Эксплуатация анализатора».
Нормативные и технические документы, устанавливающие требования к анализаторам хлора модели CLORA, CLORA 2XPТехническая документация фирмы «Х-Ray Optical Systems, Inc.», США
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1655
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Анализаторы хлора |
CLORA, CLORA 2XP |
65146-16 |
«Х-Ray Optical Systems, Inc.», США |
МП 242-19582016 |
МП 242-1958 2016 с Изменением №1 |
ООО «АВРОРА, г. Королев |
ФГУП "ВНИИМ им. Д.И. Менделеева", г. Москва |
