№2106 от 14.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 212388
О внесении изменений в описание типа на
Системы диагностики тормозов грузовых составов автоматизированные "АСДТ"
Приказы по основной деятельности по агентству Вн. Приказ № 2106 от 14.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
___14 декабря 2020 г.
№ 2106
Москва
О внесении изменений в описание типа на системы диагностики тормозов грузовых составов автоматизированные «АСДТ»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «АГРОЭЛ» от 12 августа 2020 г. № 2020/090 и № 2020/089 приказываю:
-
1. Утвердить новую редакцию описания типа на системы диагностики тормозов грузовых составов автоматизированные «АСДТ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 67326-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 207.2-007-2016
«ГСИ. Системы диагностики тормозов грузовых составов автоматизированные «АСДТ». Методика поверки» с изменением № 1, утвержденному
ФГУП «ВНИИМС» от 14 апреля 2020 г.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
( А
С.С.Голубев
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии ___________________
ькдн-й’’ С) сшитое i
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2020 г. № 2106
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы диагностики тормозов грузовых составов автоматизированные «АСДТ» Назначение средства измеренийСистемы диагностики тормозов грузовых составов автоматизированные «АСДТ» (далее - системы), предназначены для выявления неисправностей тормозного оборудования состава, или отдельных групп вагонов посредством измерения избыточного давления в тормозной магистрали и передачи результатов на пост оператора. Система в автоматическом режиме в процессе диагностики обрабатывает результаты измерений, формирует рекомендации по процедуре дальнейшей работы с тормозами.
Описание средства измеренийСистема диагностики тормозов грузовых составов состоит из:
- пневматической секции, включающей в себя, датчик избыточного давления тормозной магистрали, датчик давления питательной магистрали, регулятора давления, электропневматический преобразователь и блок подготовки воздуха;
- поста оператора, оснащенного компьютером;
- распределительного щита.
Диагностика тормозов основана на анализе пневматических режимов в тормозной магистрали с заданными характеристиками (амплитуда и форма изменения давления), а также на автоматическом контроле и обработке данных источников диагностической информации.
В процессе заполнения (зарядки) тормозной сети состава контролируется нарушение целостности тормозной магистрали, фиксируется наличие или отсутствие «пробок», время заполнения, перекрытие концевых кранов, замедленный отпуск, самопроизвольное срабатывание тормозов.
Система формирует заданные пневматические режимы в тормозной магистрали вагонов. Пневматический блок секций тормозов обеспечивает функции «электронного крана машиниста», с дистанционно регулируемыми параметрами: изменение давления при торможении, ликвидация перегрузки по давлению; зарядка, отпуск величины давления в режиме продувки тормозной магистрали, а также величины зарядного давления и ступени торможения.
Все характеристики пневматических режимов и результаты диагностики сохраняются в памяти компьютера поста оператора.
Контроль и управление работой блока секций тормозов, а также управление системой производится с поста оператора пункта технического обслуживания (ПТО).
Системы могут изготавливаться в исполнениях, которые отличаются друг от друга количеством каналов (пневматических секций) от 1 до 30. Системы также могут оснащаться комплексом сбора диагностической информации с применением блоков хвостового (БХВ) и головного (БГВ) вагонов. При этом функции систем разных видов исполнений остаются прежними, и не изменяют метрологически значимую часть системы.
Метрологические характеристики системы определяются параметрами датчиков избыточного давления, установленных в тормозной магистрали.

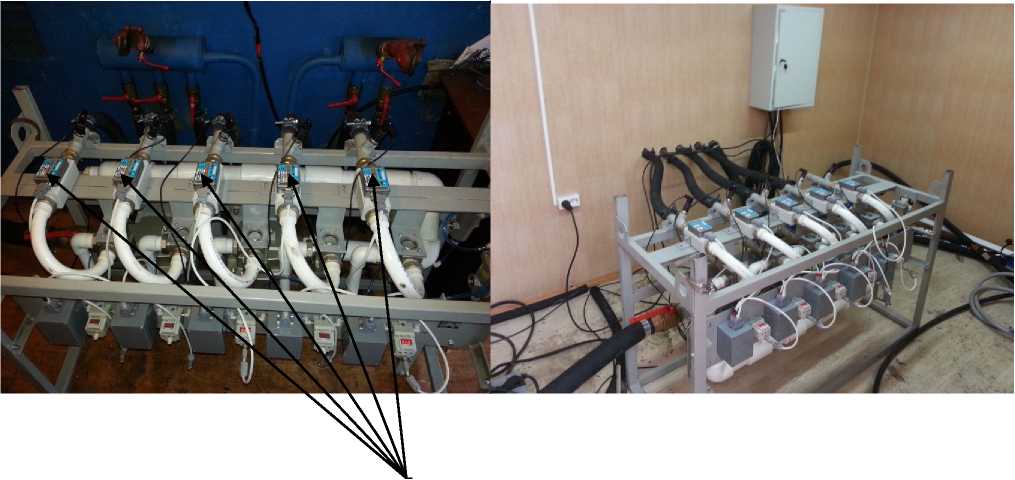

Общий вид автоматизированных систем диагностики тормозов грузовых составов «АСДТ» представлен на рисунке 1.
Структура обозначения исполнений системы:
АЭК.78.00.000 - ХХ
Базовое обозначение общее для всех систем
Номер исполнения (число каналов) от 01 до 30
Место нанесения знака поверки
Рисунок 1 - Общий вид систем диагностики тормозов грузовых составов автоматизированных «АСДТ»
Пломбирование систем диагностики тормозов грузовых составов автоматизированных «АСДТ» не предусмотрено.
Программное обеспечениеПрограммное обеспечение «АСДТ» предназначено для:
-
- передачи данных на ПК, поста оператора ПТО;
-
- просмотра сигналов на экране ПК в реальном режиме.
Программное обеспечение комплекса сбора диагностической информации предназначено для получения данных с головного и хвостового датчиков, и передачи их «АСДТ» в реальном времени.
Конструкция систем исключает возможность несанкционированного влияния на ПО систем и измерительную информацию.
Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения «АСДТ» приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
аsdt.ехе |
|
Номер версии (идентификационный номер) ПО |
не ниже V5.1.2 |
|
Цифровой идентификатор ПО |
11 |
Идентификационные данные программного обеспечения комплекса сбора диагностической информации приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения комплекса сбора
диагностической информации
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Мападег RN.ехе |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.1.2 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 1,0 |
|
Пределы допускаемой основной приведенной погрешности (при температуре окружающей среды от +18 до +28 °С), % от диапазона измерений |
±0,5 |
|
Количество каналов (секций пневматических) 1 |
от 1 до 30 |
|
Напряжение питания от сети переменного тока, В |
от 198 до 242 |
|
Потребляемая мощность (один канал), Вт, не более |
10 |
|
Условия эксплуатации:
|
от -40 до +40 80 от 98,23 до 102,12 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +28 °С) в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
±0,5 |
|
Примечание - 1 - Количество каналов по согласованию с заказчиком. Базовое исполнение - 5 каналов | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +30 |
|
Габаритные размеры системы с одним каналом (длинахширинахвысота), мм, не более |
250x550x340 |
|
Габаритные размеры системы 5 каналами (длинахширинахвысота), мм, не более |
1400x600x1100 |
|
Габаритные размеры системы 30 каналами (длинахширинахвысота), мм, не более |
4125x544x570 |
|
Масса системы с одним каналом, кг, не более |
45 |
|
Масса системы с 5 каналами, кг, не более |
130 |
|
Масса системы с 30 каналами, кг, не более |
780 |
|
Средняя наработка до отказа, ч, не менее |
2400 |
|
Средний срок службы, лет |
8 |
наносится на маркировочную табличку, расположенную на корпусе стационарной установки и эксплуатационную документацию типографским способом.
Комплектность средства измеренийКомплектность системы приведена в таблице 5.
Таблица 5 - Комплектность системы
|
Наименование |
Количество, шт. |
Примечание |
|
Система диагностики тормозов грузовых составов автоматизированная «АСДТ» (блок секций пневматических каналов) |
1 |
в соответствии с заказом |
|
Комплекс сбора диагностической информации:
|
1 1 1 1 |
в соответствии с заказом |
|
Центральный блок управления с компьютером и периферийными средствами |
1 |
комплект |
|
Оснащение поста оператора:
|
1 |
комплект |
|
Распределительный щит |
1 |
экз. |
|
Паспорт |
1 |
экз. |
|
Руководство по эксплуатации |
1 |
экз. |
|
Методика поверки МП 207.2-007-2016 с изменением №1 |
1 |
экз. |
осуществляется по документу МП 207.2-007-2016 «ГСИ. Системы диагностики тормозов грузовых составов автоматизированные «АСДТ» Методика поверки» с изменением №1 утвержденному ФГУП «ВНИИМС» 14.04.2020 г.
Основные средства поверки:
-
- рабочие эталоны 1-го и II-го разряда - манометры грузопоршневые МП-60 (Регистрационный № 58794-14);
-
- калибраторы давления Cristal (Регистрационный № 31517-10);
-
- секундомер механический СОПпр (Регистрационный № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность корпуса датчика давления и/или
в свидетельство о поверке датчика давления.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам диагностики тормозов грузовых составов автоматизированным «АСДТ»ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии
от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Правила технического обслуживания тормозного оборудования и управления тормозами подвижного состава, утвержденные приказом Минтранса № 151 от 03.06.2014 г.
АЭК 78.00.000ТУ Системы диагностики тормозов грузовых составов автоматизированные «АСДТ». Технические условия
ИзготовительОбщество с ограниченной ответственностью ООО «АГРОЭЛ» (ООО «АГРОЭЛ»)
ИНН 6231008858
Адрес: 390013, г. Рязань, ул. Михайловское шоссе, д. 1а
Телефон/факс: +7(4912) 50-20-21
E-mail: agroel@mail.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
