МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 августа 2017 г.

Москва

О внесении изменений в описание типа на колонки топливораздаточные Helix (модели 1000,2000, 4000, 5000, 6000)

Во исполнение. Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением Wayne Fueling Systems Sweden AB от 12 июля 2017 г. № 17-174 приказываю:

• 1. Внести изменения в описание типа на колонки топливораздаточные

Helix (модели 1000,  2000,  4000,  5000,  6000), зарегистрированные

в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59597-14, изложив его в новой редакции согласно приложению к.настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии;

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

\_______________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «23» августа 2017 г. №1786

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные Helix (модели Л ООО, 2000, 4000, 5000, 6000)

Колонки топливораздаточные Helix (модели 1000, 2000, 4000, 5000, 6000) (далее -колонки) предназначены для измерения объема различных видов топлива (бензин и дизельное топливо).

Принцип действия колонок заключается в следующем: топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотд ел ител ем, подается в объемомер, из которого через шланг с раздаточным краном поступает в бак транспортного средства. Вращение вала объемомера бесконтактным магнитным датчиком импульсов преобразуется в цифровую информацию, поступающую в блок управления и индикации, где на цифровом жидкокристаллическом табло отображается количество отпущенного топлива, его цена, стоимость и значение суммарного учета. Задание дозы и архивирование отпущенного количества топлива возможно как с пульта управления колонки, встроенного в колонку на лицевой панели с одной или с двух сторон, так и с помощью контроллера, который располагается в помещении оператора - кассира и подключается к персональному компьютеру.

Колонки состоят из двух частей:

• - гидравлического блока, состоящего из насоса (напорного или всасывающего типов), газоотделителя, объемомера с датчиком импульсов типа iMeter (поршневой) или iMeter2 (поршневой), или Xflo (винтовой), клапанов, шлангов и раздаточных кранов;

• - электрической, состоящей из блока управления, электронного калькулятора с табло, а также мультимедийным дисплеем и блоком для осуществления платежей через встроенный терминал оплаты в зависимости от выбранной комплектации.

На табло отображается следующая информация: объем выданной дозы топлива в литрах, стоимость выданного топлива в рублях и цена одного литра топлива.

Колонки имеют несколько модификаций, отличающихся количеством раздаточных кранов, номинальным расходом и видом топлива.

Схема обозначения колонок: Helix Х(Х/Х)ХХ-ХХХ

Базовые функциональные особенности

Количество шлангов / раздаточных кранов на одной стороне

Количество гидравлических блоков

Количество сортов на выходе

Количество сортов на входе

Расположение

Конструкция

Тип

Тип

С = тип С

Н = тип Н

S = малогабаритный

Конструкция

W = Широкий

N = Узкий

Н = Верхний шланг

L = Нижний шланг

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

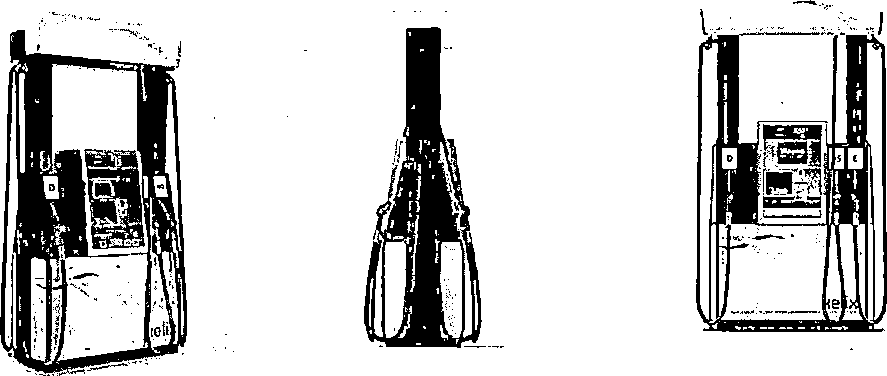

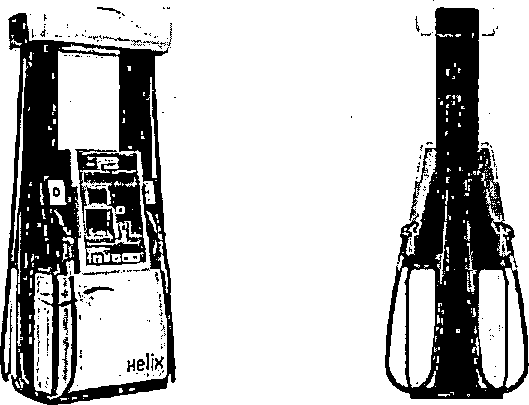

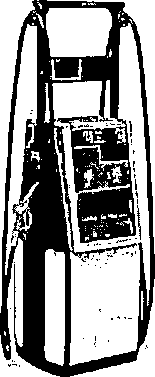

1000 (с мачтой)

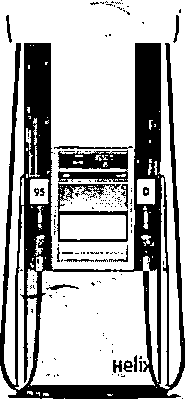

2000 (без мачты и без блока платежного терминала)

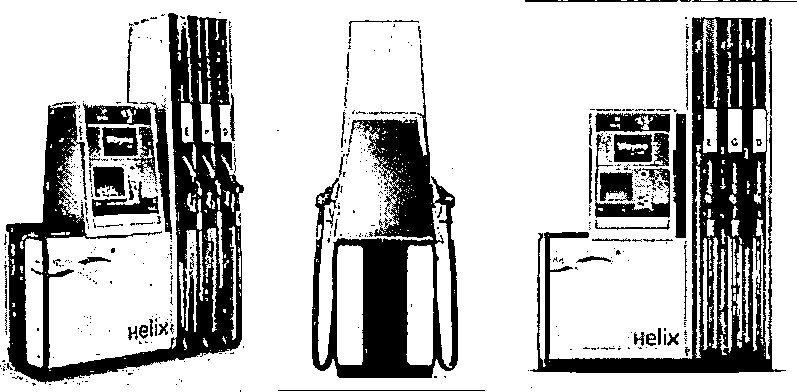

4000 с блоком платежного терминала         4000 без блока платежного терминала

5000 (с блоком платежного терминала)

6000(с блоком платежного терминала)

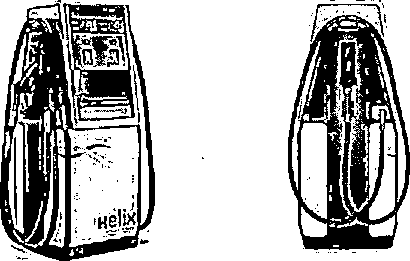

Рисунок 1- Общий вид средства измерений

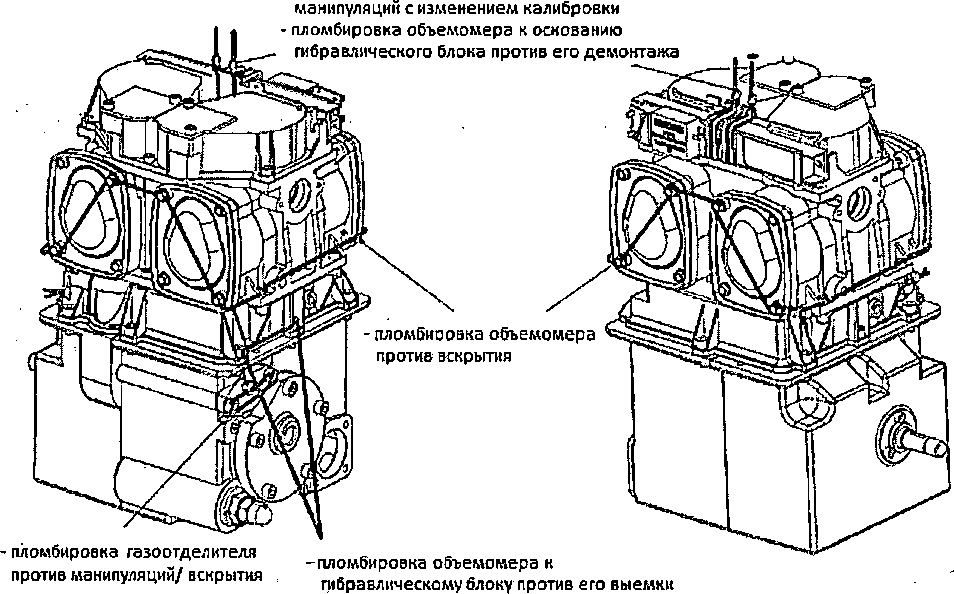

• - пломбировка датчиков импульсов к объемомеру ~ пломбировка калибровочных крышек против

манипуляций с изменением калибровки

• - пломбировка объемомера к основанию гибравлического блока против его демонтажа

  - пломбировка газоотд ел ител я против манипуляций/ вскрытия




  - пломбиоовка объемомера против вскрытия

  ч		7 \ Z/4JUL jA

- пломбировка объемомера к гибравлическому блоку против его выемки

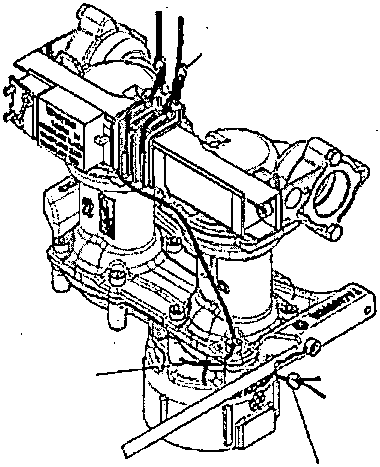

Схема 3 - Пломбировка объемомера XFlo со всасывающим насосом

• - пломбировка датчиков импульсов к объемомеру

• - пломбировка калибровочных крышек против манипуляций с изменением калибровки

• - пломбировка объемомера к основанию гибравлического блока против его демонтажа

  * пломбировка объемомера к гибравлическому блоку против его выемки



  - пломбиоовка объемомера против вскрытия

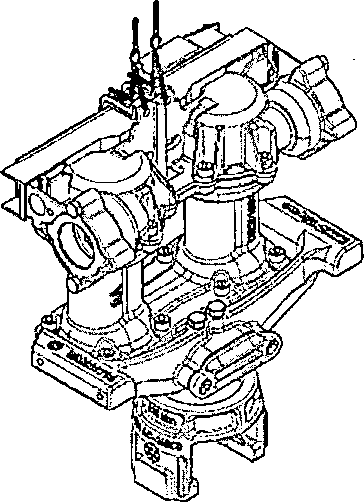

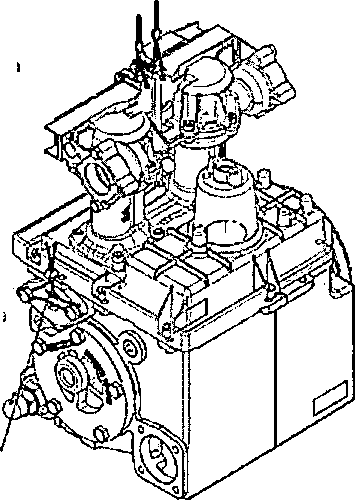

Схема 4 - Пломбировка объемомера XFlo с напорной подачей

пломбировка

датчика импульсов и калибровочных крышек

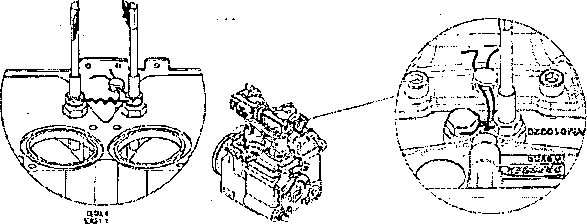

Схема 5 - Пломбировка датчика импульсов и калибровочных крышек для iMeter, iMeter2 и XFlo

Знак поверки

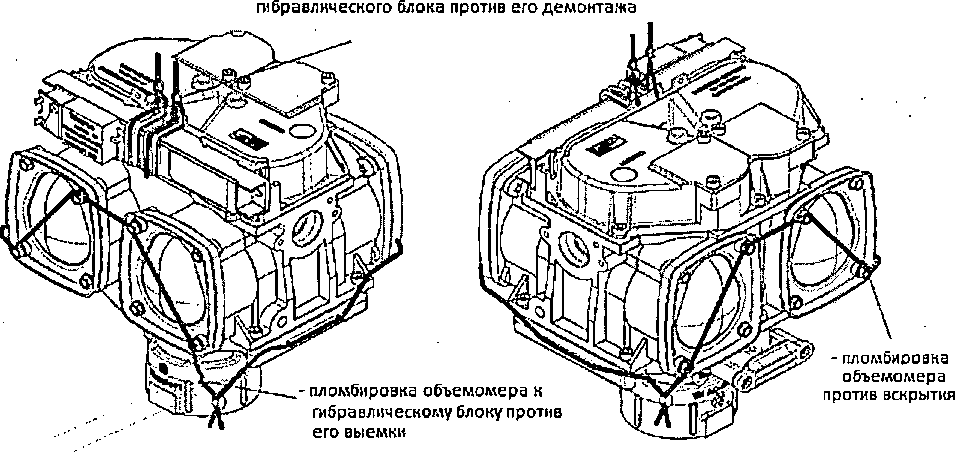

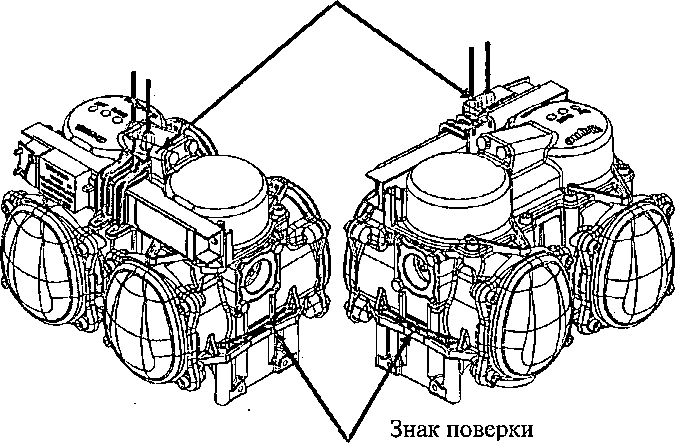

Схема 6 - Пломбировка объемомера iMeter2

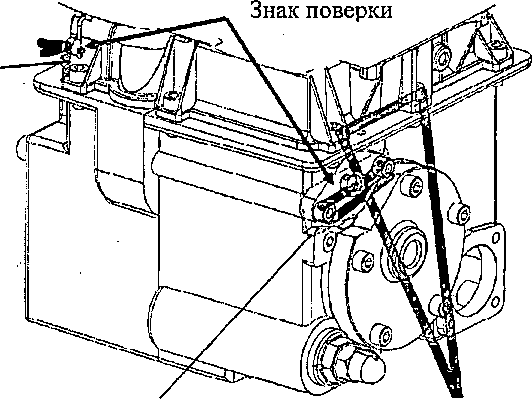

Схема 7 - Пломбировка всасывающего насоса для объемомера iMeter2

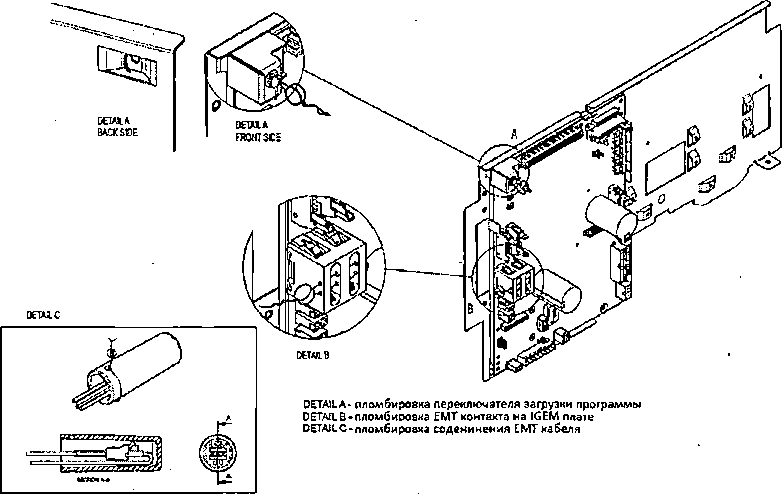

Схема 8 - Пломбирование платы с программным обеспечением

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение выполняет следующие функции:

-управление работой периферийных устройств ТРК (управление электромагнитными клапанами отпуска рабочей жидкости; измерение, в реальном времени, объема рабочей жидкости, расхода жидкости, температуры рабочей жидкости (в режиме температурной компенсации), вывод данных о количестве и стоимости отпущенного топлива на табло калькулятора);

• - ведение протоколов измерений всех параметров во всех режимах работы (калибровка, выдача доз, температурная компенсация, самодиагностика);

• - формирует и отправляет вышеуказанные данные в систему управления АЗС.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку изделия фотографическим способом и титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документам МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки»; МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» по каналу измерений топлива.

Основные средства поверки:

мерники 2-го разряда вместимостью 5, 10, 20, 50, 100 л с основной погрешностью не более ±0,1 % по ГОСТ 8.400-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, на плату с программным обеспечением, объемомер iMeter, или iMeter2, или Xflo.

приведены в эксплуатационном документе.

, ГОСТ 8.510-02 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

Техническая документация фирмы-изготовителя «Wayne Fueling Systems Sweden АВ»

Фирма «Wayne Fueling Systems Sweden АВ», Швеция

Адрес: Hanogatan 10, Box 50559, SE-202 15 Malmo, Sweden

. . Телефон: +46 40 360 500, Fax: +46 40 150 381

. Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: (495) 544-00-00

Web-сайт: www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310639 выдан 16.04.2015 г.
