МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

15 апреля 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

  собой.

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

• 4. Контроль заиспол^ени^теТОВДВДдаШМОТадюзЬсобой.

V            __________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 547

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 547

Лист № 1 Регистрационный № 16756-10 Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы обнаружения делящихся и радиоактивных материалов стационарные таможенные «ЯНТАРЬ»

Назначение средства измерений

Системы обнаружения делящихся и радиоактивных материалов стационарные таможенные «Янтарь» (далее по тексту - системы «Янтарь») предназначены для обнаружения ядерных материалов и радиоактивных веществ при их перемещении через контролируемую зону систем «Янтарь» путем непрерывного измерения уровня радиационного излучения в контролируемой зоне и сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Системы «Янтарь» представляют собой автономный комплекс, состоящий из комплекта стоек типа УВК. Стойка состоит из двух раздельных каналов детектирования радиационного излучения (гамма- и нейтронного), узлов обработки сигналов от гамма- и нейтронных детекторов, датчиков присутствия объекта в контролируемой зоне, элементов индикации и сигнализации. Гамма- и нейтронные детекторы осуществляют преобразование энергии излучения в электрические сигналы, обрабатываемые затем контроллером.

Обмен информацией между стойкой и пультом управления систем «Янтарь» осуществляется по магистральному последовательному каналу, удовлетворяющему требованиям и рекомендациям к интерфейсу RS-485. Системы «Янтарь» имеют гибкую структуру, с возможностями расширения количества информационных каналов и подключения дополнительных внешних устройств (пульт ПВЦ-01К, ПВЦ-01КМ и др.). Один пульт ПВЦ-01К может объединять до 16 систем «Янтарь» различных модификаций.

Для автоматизации процессов обработки и визуализации информации при работе с несколькими системами «Янтарь» имеется возможность подключения видеосистемы, компьютера и принтера. При использовании комплекта видеосервера, к нему может быть подключено до 8 различных модификаций систем «Янтарь».

Системы «Янтарь» обеспечивают регистрацию, хранение, выдачу на дисплей пульта ПВЦ-01К и на внешние устройства (принтер, компьютер), при их подключении, информации со всех датчиков и блоков детектирования, входящих в комплект. Системы «Янтарь» обеспечивают звуковую и световую сигнализацию срабатывания, возможность видеозаписи объекта срабатывания, осуществляют контроль параметров радиационного фона и обеспечивают сигнализацию при выходе его за предельные значения.

Модификации систем «Янтарь» отличаются исполнением детекторов, их количеством и местом расположения. Перечень модификаций и область применения систем «Янтарь» приведены в таблице 1.

Т аб ли ца 1

Пульт управления YantarControl предназначен для использования в комплексах радиационного мониторинга.

Комплекс, как правило, состоит из центрального компьютера и систем «Янтарь», подключенных к одной или нескольким общим шинам. Система «Янтарь» идентифицируется в системе по своему уникальному на шине номеру, который может принимать значения от 1 до 247.

В системе «Янтарь» размещаются блоки детектирования радиационного излучения и блок контроллера, выполняющий сбор данных с блоков детектирования, их обработку, поддержание архива устройства и астрономического времени.

Компьютер используется для отображения состояния комплекса, чтения и сохранения архивов систем «Янтарь», задания параметров, поддержки единого времени комплекса.

Условия выполнения программы: программа YantarControl выполняется в среде Windows 9x/Me/2000/XP. Поддерживается связь с шиной Modbus через последовательный порт компьютера и преобразователь RS-232/RS-485 или через сеть Ethernet и шлюз Modbus/TCP.

Права пользователей: возможность пользователей изменять параметры программы или подключенных устройств определяются принадлежностью к определенной учетной записи Windows. Эта возможность существует только в операционных системах Windows 2000 и выше. Пользователи, включенные в группу Windows «Опытные пользователи», могут изменять параметры устройств. Пользователи, включенные в группу Windows «Пользователи», могут просматривать состояния устройств и сбрасывать тревоги. При попытке изменить параметры будет выдано сообщение «Отказано в доступе».

При настройке подключения к системам «Янтарь» выполняются операции: настройка параметров подключения, поиск устройств, поддержка единого времени при опросе устройств.

При работе с системой «Янтарь» предусмотрено:

- просмотр состояния системы «Янтарь» (на экране отображаются, раздельно для гамма и нейтронного каналов, текущий счет, оценка среднего счета фона, состояние сигнала тревоги; при наличии объекта в зоне контроля появляется сообщение "Объект");

- обработка тревоги (в случае сигнала тревоги, поступившего от одного из устройств, значок соответствующей системы «Янтарь» отображается красным цветом и включается звуковой сигнал);

- изменение режима (по команде меню можно переключить систему «Янтарь» в режим обнаружения независимо от состояния датчиков присутствия);

- работа с архивом (чтение, сохранение архива. Каждая система «Янтарь» сохраняет в своем энергонезависимом архиве информацию о событиях, зафиксированных во время работы. Архив содержит 500 записей о событиях);

- настройка системы «Янтарь» (чтение, установка новых параметров системы, сигнализации системы);

- настройка модулей системы «Янтарь».

Программное обеспечение

Программное обеспечение (ПО) системы «Янтарь» состоит из двух ПО:

- ПО монитора «Янтарь», состоящее из встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора системы с градуировочными коэффициентами и константами (является метрологически значимой частью), записанными в энергонезависимую память модуля системного контроллера блока БПО-04 (БПО-01, БПО-02, БПО-05, БПО-05-03, БПО-07, БПО-09);

- прикладного (автономного) программного обеспечения (носит служебный характер), устанавливаемого на пульт ПВЦ-01К (ПВЦ-01КМ, компьютер) и предназначенного для считывания архивной или текущей измерительной информации с блока типа БПО-04 и записи параметров и констант в энергонезависимую память системы, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Уровень защиты прикладного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Системы «Янтарь» опломбируются от несанкционированного доступа в соответствии с конструкторской документацией. Места пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведены на рисунке 1.

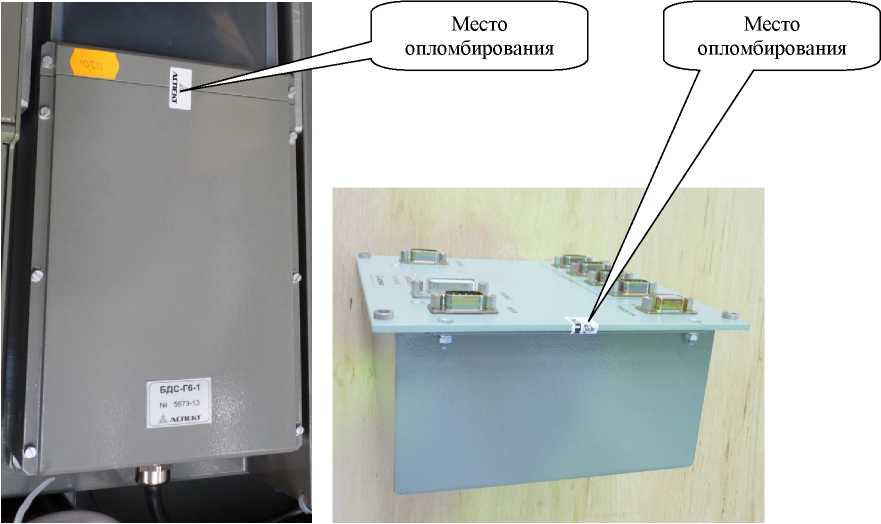

Рисунок 1 - Места опломбирования стойки и находящегося в ней блока БПО (местонахождение микропроцессора и энергонезависимой памяти)

Метрологические и технические характеристики

Диапазон регистрируемых энергий излучения:

• - по гамма-каналу, МэВ                                         от 0,05 до 3,0

• - по нейтронному каналу, МэВ                                   от 0,06 до 10,0

Параметры контролируемой зоны приведены в таблице 3.

Т аб ли ца 3

¹⁾ Ширина контролируемой зоны: для двухстоечного (четырехстоечного) комплекта - расстояние между внешними поверхностями дверей противоположных стоек; для одностоечного комплекта - расстояние от внешней поверхности двери стойки до источника.

²⁾ Для системы «Янтарь-ПБ» отсчет высоты выполняется от блока детекторов, установленного над зоной контроля.

Пороги обнаружения активностей гамма-источников при их перемещении через контролируемую зону для систем «Янтарь» приведены в таблице 4.

Т аб ли ца 4

¹⁾ Значения указаны для фоновой мощности эквивалентной дозы гамма-излучения.не более 0,1 мкЗв/ч, определение порога обнаружения при повышенной интенсивности фона приведено в приложении Б технических условий на системы «Янтарь.

Т аб ли ца 5

Пределы допускаемой основной относительной погрешности чувствительности блока детектирования гамма-канала от минус 30 % до плюс 70 %.

Пороги обнаружения потока нейтронов источника нейтронного излучения при его перемещении через контролируемую зону для систем «Янтарь» приведены в таблице 6.

Т аб ли ца 6

Чувствительность блока детектирования нейтронного канала к нейтронам источника ²⁵²Cf (либо ²⁴⁴Cm), приведена в таблице 7.

Т аб ли ца 7

Пределы допускаемой основной относительной погрешности чувствительности блока детектирования нейтронного канала от минус 30 % до плюс 70 %.

Категории систем по ГОСТ Р 51635-2000 «Мониторы радиационные ядерных материалов. Общие технические условия» приведены в таблице 8.

Т аб ли ца 8

• ⁴⁾ при ширине зоны контроля 3 м, высоте 3 м, скорости объекта 10 ± 2 км/ч;

• ⁵⁾ при ширине зоны контроля 6 м, высоте 4 м, скорости объекта 10 ± 2 км/ч;

• ⁶⁾ при ширине зоны контроля 4 м, высоте 4 м, скорости объекта 10 ± 2 км/ч;

• ⁷⁾ при ширине зоны контроля 6,2 м, высоте 4 м, скорости объекта не более 25 км/ч;

• ⁸⁾ при ширине зоны контроля 5 м, высоте 4 м, скорости объекта 10 ± 2 км/ч;

• ⁹⁾ при ширине зоны контроля 6,2 м, высоте 4 м, скорости объекта не более 50 км/ч.

Изменение чувствительности по высоте зоны контроля (таблица 3) для систем модификаций «Янтарь-1А», «Янтарь-2А», «Янтарь-1У», «Янтарь-2У», «Янтарь-1С», «Янтарь-2С», «Янтарь-1СН», «Янтарь-2СН», «Янтарь-1Ж», «Янтарь-2Ж», «Янтарь-1С-01», «Янтарь-1А-01», «Янтарь-1А-02», «Янтарь-1А-03», «Янтарь-1А-04», «Янтарь-1А-04Х», «Янтарь-1Ж2»:

Питание (кроме систем «Янтарь-1С», «Янтарь-1С-01», «Янтарь-2С», «Янтарь-1СН», «Янтарь-2СН») осуществляется от сети переменного тока частотой (47-63) Гц, напряжением от 85 до 265 В или от аккумулятора, обеспечивающего работоспособность при отключении сетевого питания на время не менее 10 ч.

Питание систем «Янтарь-1С», «Янтарь-1С-01», «Янтарь-2С», «Янтарь-1СН» и «Янтарь-2СН» осуществляется от сети переменного тока частотой (50±1) Гц, напряжением от 187 до 242 В.

Потребляемая мощность систем «Янтарь» приведена в таблице 9.

Т аб ли ца 9

Габаритные размеры и масса устройств систем «Янтарь» приведены в таблице 10.

Табли ца 10

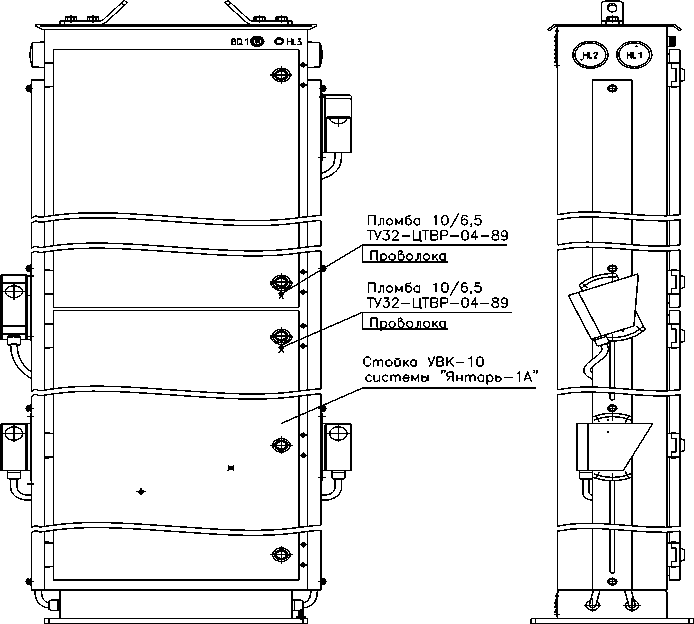

Общий вид стойки УВК-10 системы «Янтарь-1А», места опломбирования и обозначение мест для нанесения оттисков клейм приведены на рисунке 2.

Рисунок 2 - Общий вид стойки УВК-10

Рабочие условия применения систем «Янтарь»:

а) для вех систем «Янтарь» (кроме системы «Янтарь-1П4»):

• -    диапазон температуры окружающего воздуха, ^оС                 от -50 до +50

• -    верхнее значение относительной влажности при температуре 35 ^оС, %       95

• -    атмосферное давление, кПа                                     от 84 до106,7

б) для системы «Янтарь-1П4»:

• -    диапазон температуры окружающего воздуха, ^оС                 от -5 до +40

• -    верхнее значение относительной влажности при температуре 30 ^оС, %       95

• -    атмосферное давление, кПа                                   от 84 до106,7

Знак утверждения типа

наносится на титульные листы эксплуатационных документов модификаций систем «Янтарь» типографским способом, графически или специальным штемпелем, и на заднюю стенку стойки УВК методом сеткографии или путем приклеивания шильдика.

Комплектность средства измерений

Комплект поставки систем «Янтарь» соответствует таблице 11.

Та бл иц а 11 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделах 3 «Подготовка системы к использованию» и 4 «Использование системы» руководства по эксплуатации ДЦКИ.425713.004РЭ (по 1 документу на каждую модификацию -26 штук).

Нормативные и технические документы, устанавливающие требования к системам обнаружения делящихся и радиоактивных материалов стационарным таможенным «Янтарь»

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ Р 52931-2008 Приборы контроля и регулирования. Общие технические условия

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

СанПиН 2.6.1.2523-09 Нормы радиационной безопасности (НРБ-99/2009)

СП 2.6.1.2612-10 Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)

ДЦКИ.425713.001ТУ Системы обнаружения делящихся и радиоактивных материалов стационарные таможенные «Янтарь». Технические условия
