МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 сентября 2020 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений №54826 «Станции погодные автоматические AWS430» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ОО НПФ «Раймет» от 3 июня 2020 г. №1/06, приказываю:

• 1.  Внести изменения в описание типа на станции погодные автоматические AWS430, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 57122-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 2540-0076-2020 «ГСП. Станции погодные автоматические AWS430. Методика поверки» и распространить действие документа на станции погодные автоматические AWS430, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа №54826 «Станции погодные автоматические AWS430», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 57122-14, в связи с заменой документа на поверку.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии,

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11,2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции погодные автоматические AWS430 (далее - станции AWS430) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, температуры воды, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты облаков, метеорологической оптической дальности, энергетической освещенности, уровня воды, высоты волны, скорости водного потока, количества осадков, удельной электрической проводимости воды.

Принцип действия станций AWS430 основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в центральную систему, где результаты измерений обрабатываются, отображаются на дисплее станции AWS430, регистрируются и архивируются.

Станции AWS430 построены по модульному принципу. Станции AWS430 состоят из модуля измерительного, модуля центральной системы, модуля электропитания, линий связи и вспомогательного оборудования.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров и вспомогательного оборудования. Первичные измерительные преобразователи расположены на траверсах, которые крепятся к одной или нескольким метеорологическим мачтам, или на иных объектах. Перечень первичных измерительных преобразователей приведен в таблице 1.

Модуль центральной системы состоит из преобразователя измерительного QML201, радиомодема, встроенного программного обеспечения (ПО «QML») и вспомогательного коммуникационного оборудования, смонтированных в водонепроницаемом корпусе, обеспечивающем защиту от неблагоприятных условий внешней среды. Также в корпусе размещаются первичные измерительные преобразователи атмосферного давления.

Модуль электропитания состоит из источника тока и резервной аккумуляторной батареи. В зависимости от конфигурации станции AWS430 модуль электропитания размещается на отдельной стойке или в одном корпусе с модулем центральной системы.

Станции AWS430 предназначены для использования в морских условиях: в портах, на судах, на морских платформах и пр., для метеорологического обеспечения полетов авиации. Корпуса компонентов станций AWS430 имеют конструкцию, стойкую к соленым и влажным условиям, к частому замерзанию и оттаиванию.

Станции AWS430 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией станции AWS430 имеют последовательные интерфейсы RS-232, RS-485, RS-422, радиомодемы стандарта GSM, проводные и беспроводные модемы.

Станции AWS430 выпускаются с различным количеством измерительных каналов. Количество измерительных каналов конкретной станции AWS430 указывается в ее формуляре.

Общий вид станций AWS430 представлен на рисунке 1.

Пломбировка станций AWS430 не предусмотрена. Для защиты от несанкционированного доступа модуль центральной системы оборудован замками. Схема расположения замков представлена на рисунке 2.

Рисунок 1 - Общий вид станций погодных автоматических AWS430

1 - измерительные преобразователи скорости и направления воздушного потока;

2 - измерительные преобразователи температуры и влажности воздуха; 3 - измерительные преобразователи метеорологической оптической дальности; 4 - измерительные преобразователи высоты облаков; 5 - измерительные преобразователи температуры воды; 6 - измерительные преобразователи энергетической освещенности; 7 - измерительные преобразователи уровня воды (гидростатического давления); 8 - измерительные преобразователи высоты волны;

9 - измерительные преобразователи количества осадков; 10 - центральная система и модуль электропитания в защитном корпусе

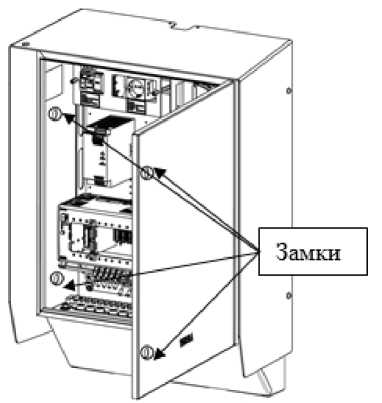

Рисунок 2 - Схема расположения замков модуля центральной системы станций AWS430

Таблица 1 - Перечень первичных измерительных преобразователей

Станции AWS430 имеют программное обеспечение, которое состоит из двух модулей: встроенного ПО преобразователя измерительного QML201 (встроенное ПО «QML») и автономного ПО «AWS Client». Встроенное ПО «QML» обеспечивает сбор, обработку, архивирование, прием и передачу данных. Автономное ПО «AWS Client» обеспечивает отображение результатов измерений, проверку состояния систем станции AWS430. Программное обеспечение является полностью метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)                   Значение

Идентификационное наименование ПО              qml.hex       Vaisala AWS Client.exe

(«QML»)         («AWS Client»)

Номер версии (идентификационный номер) ПО     не ниже 7.00        не ниже 7.0.5.0

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится типографским способом на титульный лист формуляра и на корпус станций AWS430 путем гравировки.

Таблица 5 - Комплектность станций погодных автоматических AWS430

осуществляется по документу МП 2540-0076-2020 «ГСИ. Станции погодные автоматические AWS430. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 15.05.2020 года.

Основные средства поверки:

Комплекс поверочный портативный КПП-2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. номер) № 66622-17.

Рабочий эталон 1-го разряда относительной влажности по ГОСТ 8.547-2009 (генераторы влажного газа), абсолютная погрешность ±0,5 %.

Рабочий эталон (аэродинамическая измерительная установка) в соответствии с приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2815 от 25.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока».

Комплекс поверочный портативный КПП-4, рег. номер № 68664-17.

Комплекс поверочный портативный КПП-1, рег. номер № 66485-17.

Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И. Менделеева», для средств измерений высоты нижней границы облачности в диапазоне от 10 до 10000 м, абсолютная погрешность ±0,5 м в диапазоне от 10 до 50 м включительно, относительная погрешность ±1 % в диапазоне свыше 50 до 10000 м.

Рабочий эталон единицы длины по локальной поверочной схеме, согласованной ФГУП «ВНИИМ им. Д.И. Менделеева», для средств измерений метеорологической оптической дальности в диапазоне от 10 до 50000 м, относительная погрешность ±5 %.

Рабочий эталон 2 разряда по государственной поверочной схеме для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2815 от 29.12.2018.

Рабочий эталон 2-го разряда единицы избыточного давления в соответствии с приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 1339 от 29.06.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

Дальномер лазерный Leica DISTO A5, рег. номер 30855-07.

Система гидрометрическая эталонная автоматизированная ГЭАС, рег. номер 46819-11.

Цилиндр 2-го класса точности Klin, рег. номер 33562-06.

Гири класса точности F2, рег. номер 23653-02.

Рабочий эталон 1-го разряда единицы удельной электрической проводимости жидкости в соответствии с приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2771 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкости».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик станций AWS430 с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влажности газов

Приказ Федерального агентства по техническому регулированию и метрологии № 2900 от 06.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1-10"¹ до V10⁷ Па»

Приказ Федерального агентства по техническому регулированию и метрологии № 2815 от 25.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»

Приказ Федерального агентства по техническому регулированию и метрологии № 1339 от 29.06.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Техническая документация изготовителя

«Vaisala Oyj» Хельсинки, Финляндия

Адрес: PL 26, FI-00421 Helsinki, Finland

Телефон: (3589) 89491.

Web-сайт: www.vaisala.com

E-mail: helpdesk@vaisala.com

Общество с ограниченной ответственностью НПФ Раймет (ООО НПФ Раймет)

ИНН 5047174403

Адрес: 141720, Московская обл., г. Долгопрудный, Лихачевское шоссе, д. 1, к 4

Телефон: (495) 646-10-25, 933-20-68, факс (495) 646-10-25

Web-сайт: www.raimet.ru

E-mail: info@raimet.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
