МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средств измерений № 51538/1 «Хроматографы газовые SCION моделей 436-GC и 456-GC» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Петролеум технолоджи» от 22 ноября 2019 г. № 241 приказываю:

• 1. Внести изменения в описание типа на хроматографы газовые SCION моделей 436-GC и 456-GC, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 54188-13, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить методику поверки по документу МП-242-1487-2013 (с изменением № 1) «ГСИ. Хроматографы газовые SCION моделей 436-GC и 456-GC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 октября 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 51538/1 «Хроматографы газовые SCION' моделей 436-GC и 456-GC», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54188-13, в связи с внесением изменений в методику поверки и изменением сведений об изготовителе с Компания «SCION Instruments», США, Нидерланды на Компания «SCION Instruments», Нидерланды.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1O36E1BO7EOFBSOEA1189O0BCB6DO9O

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06,11.2019 до 06.11.2020

< ___________

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» марта 2020 г. № 516

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые SCION моделей 436-GC и 456-GC

Хроматографы газовые SCION моделей 436-GC и 456-GC (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей.

Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью детектора аналитического сигнала от компонента с помощью детектора.

Хроматограф состоит из основного блока, включающего термостат с детекторами и колонками, блока ввода проб, блока контроля газовых потоков и внешнего компьютера. На передней панели хроматографов имеется панель управления и дисплей. В хроматографах могут быть использованы как насадочные, так и капиллярные колонки. В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или несколькими детекторами из следующего списка:

- ДТП - детектор по теплопроводности;

- ПИД - пламенно-ионизационный детектор;

- ЭЗД - электронно-захватный детектор;

- ТИД - термоионный детектор;

- ППФД - пульсирующий пламенно-фотометрический детектор;

- ГИПРД - гелиевый ионизационный пульсирующего разряда детектор.

Модель 456-GC отличается от модели 436-GC увеличенным термостатом колонок, а также большим числом установочных мест для испарителей, детекторов и модулей контроля потоков.

Общий вид хроматографов модели 436-GC представлен на рисунке 1, модели 456-GC - на рисунке 2. Пломбирование хроматографов не предусмотрено.

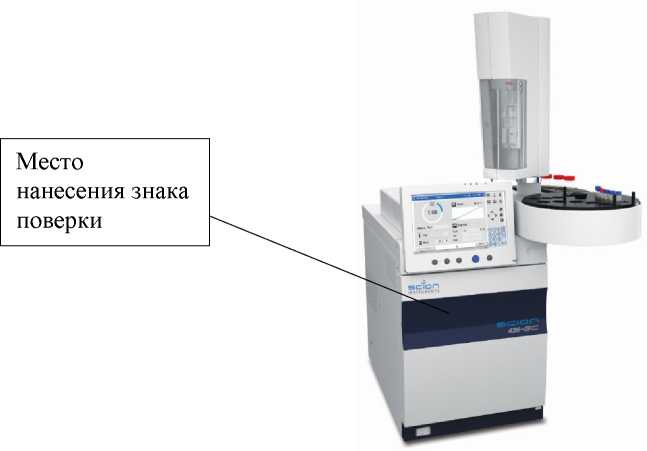

Рисунок 1 - Общий вид хроматографов модели 436-GC

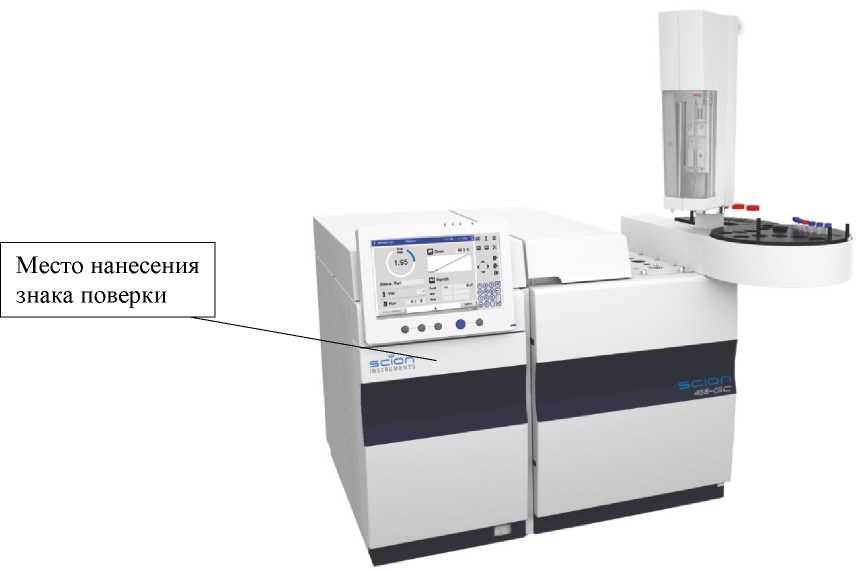

Рисунок 2 - Общий вид хроматографов модели 456-GC

Хроматографы оснащены встроенным программным обеспечением и автономным программным обеспечением CompassCDS. Идентификационные данные приведены в таблице 1.

Встроенное ПО является полностью метрологически значимым. К метрологически значимой части автономного ПО относится модуль compassCDS.exe.

Встроенное ПО выполняет следующие функции:

• - передачу данных в автономное ПО;

• - управление хроматографом;

• - настройка режимов работы хроматографа.

Метрологически значимая часть автономного ПО выполняют следующие функции:

• - управление хроматографом;

• - настройка режимов работы хроматографа;

• - получение хроматограмм;

• - обработка и хранение результатов измерений

• - построение градуировочных графиков;

• - проведение диагностических проверок хроматографа.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические характеристики хроматографов приведены в таблицах 2 и 3.

Таблица 2 - Предел детектирования и предельное допускаемое значение относительного

Таблица 3 - Относительное СКО выходного сигнала (в зависимости от детектора), %, не более

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса хроматографа в виде наклейки.

Таблица 5 - Комплектность хроматографа

осуществляется по документу МП-242-1487-2013 (с Изменением №1) «ГСИ. Хроматографы газовые SCION моделей 436-GC и 456-GC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 25.10.2019 г.

Основные средства поверки:

• - стандартный образец состава гексадекана ГСО 7289-96, стандартный образец состава жидкой смести метилпаратиона в гексане ГСО 11056-2018 или стандартный образец состава жидкой смести метилпаратиона в изооктане ГСО 11057-2018, стандартный образец состава пестицида гамма-ГХЦГ (линдана) ГСО 8890-2007;

• -  стандартный образцы состава искусственной газовой смеси, содержащей углеводородные газы с диапазоном аттестованных значений молярной доли пропана (в азоте или гелии) от 1000 до 10000 млн^-1, имеющие относительную погрешность аттестации не более ±10% (например, ГСО 10772-2016);

• -  стандартный образцы состава искусственной газовой смеси, содержащей углеводородные газы с диапазоном аттестованных значений молярной доли метана (в азоте или гелии) от 10 до 100 млн^-1, имеющие относительную погрешность аттестации не более ±15 % (например, ГСО 10772-2016);

• - стандартные образцы состава искусственной газовой смеси с серосодержащими газами с диапазоном аттестованных значений молярной доли сероводорода (в азоте или гелии) от 1 до 100 млн^-1, имеющие относительную погрешность аттестации не более ±10% (например, ГСО 10771-2016).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую панель хроматографа, как показано на рисунке 1, или на свидетельство о поверке.

приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений хроматографы применяются в соответствии с аттестованными методиками (методами) измерений.

Техническая документация изготовителя

Компания SCION Instruments, Нидерланды

Адрес: Amundsenweg 13, 4462 GP Goes, The Netherlands

Телефон: 0031(0) 113 348926

E-mail: sales@scioninstruments.com

Общество с ограниченной ответственностью «Петролеум технолоджи»

(ООО «Петролеум технолоджи»)

ИНН 7706738650

Адрес: 119571, г. Москва, Ленинский проспект, д. 156, пом. VIII, комн. 11, 47б, 49, 50, 50а, 51

Юридический адрес: 141006, Московская обл., г. Мытищи, ул. Воронина, стр. 16, помещ. № 408

Телефон: +7 (495) 232-26-82

Факс: +7 (495) 232-26-81

Е-mail: info@petro-technology.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«13» марта 2020 г.
