ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы стационарные электронные Альфа АВ

Назначение средства измерений

Весы стационарные электронные Альфа АВ (далее - весы) предназначены для статических измерений массы автомобильного и железнодорожного транспорта.

Описание средства измерений

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных датчиков, на которых нанесены тензорезисторы. Деформация упругих элементов вызывает изменение электрического сигнала тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в аналогово-цифровой преобразователь, который находится рядом с грузоприемным устройством или встроен в индикатор. Преобразованный сигнал обрабатывается индикатором, который отображает измеренное значение массы на дисплее. Весы могут быть одно и двухдиапазонные.

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (от 4 до 10 штук), грузопередающие устройства и фундамент.

Грузоприемное устройство может включать от одной до четырех грузоприемных платформ. Весоизмерительные датчики оснащены грузопередающими устройствами (узлами встройки), которые служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

По типу металлоконструкции грузопередающего устройства весы относятся к балочной конструкции. Грузоприемное устройство состоит из несущих конструкций: балок с настилом проезжей части (платформ), диафрагм (поперечных балок). Основная отличительная особенность балочной системы состоит в том, что от грузоприемного устройства на опоры передаются только вертикальные нагрузки, а горизонтальные отсутствуют.

В весах применена разрезная система, которая состоит из ряда грузоприемных платформ, причём одна грузоприемная платформа перекрывает один пролёт. Система статически определима и может применяться при любых типах грунтов. Система укосин позволяет компенсировать сезонные колебания фундамента. Грузоприемные платформы и поперечные балки (диафрагмы) сварные. Соединения платформ и поперечных балок болтовые, что позволяет компенсировать температурные деформации конструкции.

В весах устанавливаются датчики весоизмерительные тензорезисторные типа QS, SQB, ZSF-A и ZSFY-A фирмы «Keli Electric Manufacturing (Ningbo) Со., Ltd», Китай или датчики весоизмерительные типа С16А фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.

В весах применяется изготовленный ЗАО «АЛЬФА-ЭТАЛОН МВК» индикатор СТТ-А. Индикатор СТТ-А имеет внешний аналогово-цифровой преобразователь. Индикатор СТТ-А имеет шестиразрядный светодиодный дисплей. Индикатор СТТ-А имеет по два последовательных интерфейса RS232/RS485 для подключения весов к персональному компьютеру. В весах предусмотрена возможность подключения дополнительного индикатора для контроля функционирования весов. Индикатор и аналогово-цифровой преобразователь помещаются в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

Варианты исполнения весов отличаются количеством платформ и габаритными размерами.

Весы имеют обозначение Альфа АВ-М-Т-Х-(К), где

Альфа АВ - обозначение типа весов;

М - обозначение применения: «А» - автомобильные весы, «В» - вагонные весы;

Т - максимальная нагрузка в тоннах;

X - обозначение исполнения: «Вз» - взрывобезопасное, «М»  -

морозостойкое;

К- обозначение типа весоизмерительных датчиков.

Весы во взрывобезопасном исполнении дополнительно оснащены барьерами искрозащиты ИСКРА, производства ООО «Производственное объединение ОВЕН» с маркировкой искрозащиты [Exia]IIC.

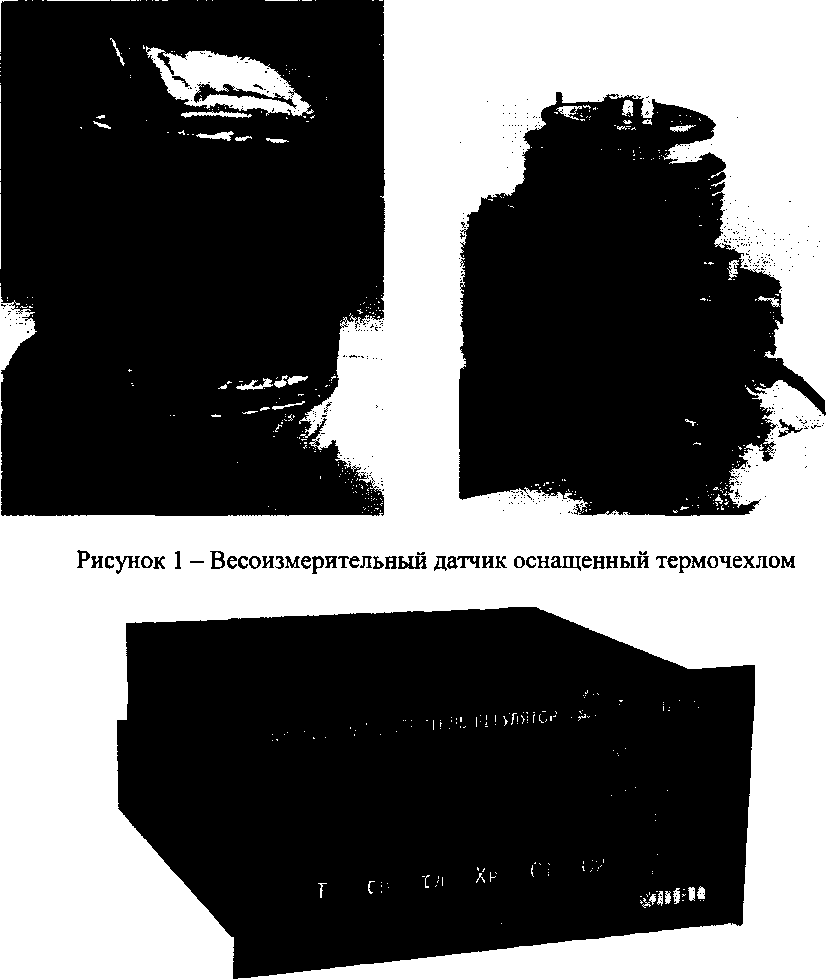

Весы в морозостойком исполнении дополнительно оснащаются термочехлами типа ТЕРМОТЕКФ/ФАИРТЕК® или аналогичными, и блоком управления термочехлами типа овен ТРМ 10 (рисунок 1 и 2) или аналогичными. Термочехлы предназначены для автоматического подогрева весоизмерительных датчиков, входящих в состав весов, при понижении температуры окружающего воздуха ниже минус 5 °C. Блок управления термочехлами овен TPM 10 производит автоматическое включение нагревательных элементов термочехлов и поддерживает постоянную температуру весоизмерительных датчиков в диапазоне от 0 до плюс 20 °C.

Рисунок 2 - Блок управления термочехлами овен ТРМ 10

В весах предусмотрены следующие устройства:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары приводится в действие кнопкой «тара»;

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующим способом:

- на индикаторе СТТ-А, предусмотрен тумблер переключения - «калибровка», расположенный на задней планке или электронный ключ калибровки, устанавливаемый на разъем. Доступ к тумблеру ограничен металлической планкой, закрытой винтом-заглушкой и опломбирован (Рисунок 3). Доступ к разъему опломбирован (Рисунок 3).

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем или наклеивается разушуемая наклейка. Оттиск поверительного клейма ставится на пломбе или на наклейке

Проволока для опломбирования проходит сквозь отверстие в головках двух винтов и пломбируется поверителем

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-А.

Рисунок 4 - Внешний вид индикатора СТТ-А

Рисунок 5 - Общий вид весов стацинарных электронных Альфа АВ-В

Весы электронные Альфа АВ № изделия_____________

Модель Альфа АВ_______Класс точности средний III

Информационный фонд средств измерений_________

ГОСТ OIML R 76-1-2011

Максимальная нагрузка Мах, кг_____________________

Минимальная нагрузка Min, кг______________________

Действительная цена деления d, кг___________________

Поверочный интервал е, кг__________________________

Версия программного обеспечения__________________

Электропитание 187-242 В; 49-51 Гц

Предельные значения температуры исполнение М: ГПУ -50°С/+40°С Индикатор -10°С/+40°С Год выпуска 20__год

Место нанесения знака утверждения типа

Рисунок 7 - Маркировка на грузоприемном устройтсве

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на грузоприемном устройстве с боковой стороны (Рисунок 6, 7).

На панель индикатора также крепится разрушаемая при удалении фирменная наклейка с аналогичной маркировкой, указанной на табличке грузоприемного устройства (Рисунок 3, 8).

Весы электронные Альфа АВ № изделия_____________

Модель Альфа АВ_______Класс точности средний III

Информационный фонд средств измерений_________

ГОСТ OIMLR 76-1-2011

Максимальная нагрузка Мах, кг_____________________

Минимальная нагрузка Min, кг______________________

Действительная цена деления d, кг___________________

Поверочный интервал е, кг___________________________

Версия программного обеспечения__________________

Электропитание 187-242 В; 49-51 Гц

Предельные значения температуры исполнение М: ГПУ -50°С/+40°С Индикатор -10°С/+40°С Год выпуска 20__год

Рисунок 8 - Маркировка на панели индикатора

На наклейку наносится следующая маркировка:

• - полное наименование изготовителя;

• - класс точности;

• - обозначение весов;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (е);

• - знак утверждения типа;

• - серийный номер весов;

• - номер версии программного обеспечения;

• - номер государсвенного реестра;

• - номер ГОСТ;

• - действительная цена деления (d);

• - входное напряжение;

• - предельные значения температур (указываются на весоизмериетльном устройстве весов в морозостойком исполнении);

• - год производства весов.

Программное обеспечение

В весах стационарных электронных Альфа АВ установлено встроенное программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 3).

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Количество грузоприемных платформ, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы

Таблица 7- Перечень весоизмерительных датчиков, применяемых в различных модификациях весов

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на табличку, закрепленную на каждом грузоприемном устройстве на боковой стороне, и на корпусе индикатора графическим способом в левом нижнем углу.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Поверка

осуществляется по документам: ГОСТ OIML R 76-1-2011 (Приложением ДА «Методика поверки весов») и руководство по эксплуатации (раздел «Поверка»).

Основные средства поверки:

весоповерочный вагон, эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заднюю планку индикатора СТТ-А.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам стационарным электронным Альфа АВ

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ТУ 4274-010-58169787-2010 Весы стационарные электронные Альфа АВ. Технические условия

Изготовитель

Закрытое акционерное общество «АЛЬФА-ЭТАЛОН МВК»

(ЗАО «АЛЬФА-ЭТАЛОН МВК»)

ИНН 7718792387

Адрес: 107065, Москва, ул. Курганская, дом ЗА

Телефон: (495) 913-50-51, 989-29-33

E-mail: alfaetalon @ mtu-net.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
