Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» января 2020 г. № 41
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы подвесные крановые ВСК
Назначение средства измеренийВесы подвесные крановые ВСК (далее - весы) предназначены для статических измерений массы, транспортируемых кранами грузов.
Описание средства измеренийВесы состоят из грузоприемного устройства, индикатора, устройства для подвешивания весов, защитного корпуса, устройства дистанционного управления, аккумуляторной батареи и устройства ее зарядки. В состав весоизмерительного устройства входят грузоприемное устройство и весоизмерительный тензорезисторный датчик (далее -датчик)
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал. Сигнал изменяется пропорционально массе груза. Затем сигнал поступает на вход индикатора для обработки результатов измерений.
Весы состоят из четырех семейств:
Семейство А - весы с внутренним блоком управления в корпусе А;
Семейство В - весы с внутренним блоком управления в корпусе В;
Семейство Е - весы с внутренним блоком управления в корпусе Е;
Семейство Н - весы с внешним индикатором в корпусе Н.
Весы выпускаются в различных модификациях, отличающихся конструктивными и метрологическими характеристиками, и имеют следующие обозначения:
ВСК-[1][2][3], где
-
[1] - максимальная нагрузка Мах (от 50 до 50000 кг);
-
[2] - обозначение семейства (А, В, Е, Н);
-
[3] - вариант исполнения весов с возможностью передачи значений по радиоканалу на внешний индикатор (Д).
Внешний индикатор весов семейства «Н» имеет последовательный интерфейс RS-232 для подключения к персональному компьютеру. Общий вид весов представлен на рисунке 1.
Весы снабжены следующими устройствами и функциями:
-
- устройство слежения за нулем;
-
- устройство выборки массы тары;
-
- полуавтоматическое устройство установки нуля;
-
- система оперативного контроля степени заряженности аккумуляторной батареи. Класс точности, значение максимальной нагрузки Мах, значение минимальной
нагрузки Min, действительная цена деления d, поверочный интервал e наносится на наклейку, разрушаемую при удалении, или на маркировочную табличку, прикрепленную к корпусу весов (Рисунок 2).
Для защиты несанкционированного доступа к параметрам юстировки и измерительной информации весов используются пароль для весов семейства А, джампер для весов семейства Е, комбинация клавиш для весов семейств В и Н.
Лист № 2 Всего листов 7 Для защиты от несанкционированного доступа, настройки и вмешательства используется пломбировка корпуса. Знак поверки наносится на крепежные винты задней части корпуса для ВСК-[1]А, на крепежные винты - для ВСК-[1]В, Е, на корпусе весов и на крепежные винты внешнего индикатора - для семейства ВСК-[1]Н (Рисунок 3). С целью сохранности пломбы, допускается пломбировать верхние крепежные винты по согласованию с заказчиком.
![Приказ Росстандарта №41 от 21.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1580412934761_files/1580412934761-1.jpg)
Весы ВСК-[1]А
Весы ВСК-[1]В
![Приказ Росстандарта №41 от 21.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1580412934761_files/1580412934761-2.jpg)
![Приказ Росстандарта №41 от 21.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1580412934761_files/1580412934761-3.jpg)
Весы ВСК-[1]Н

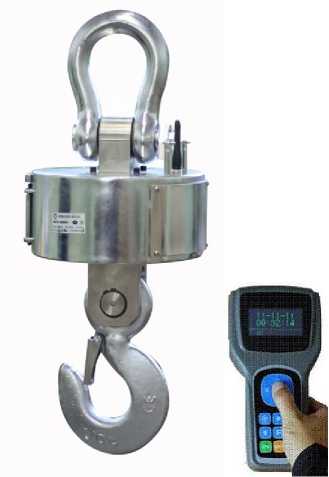

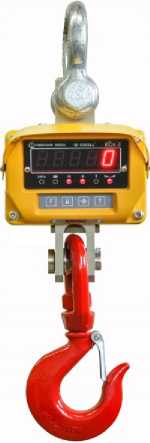

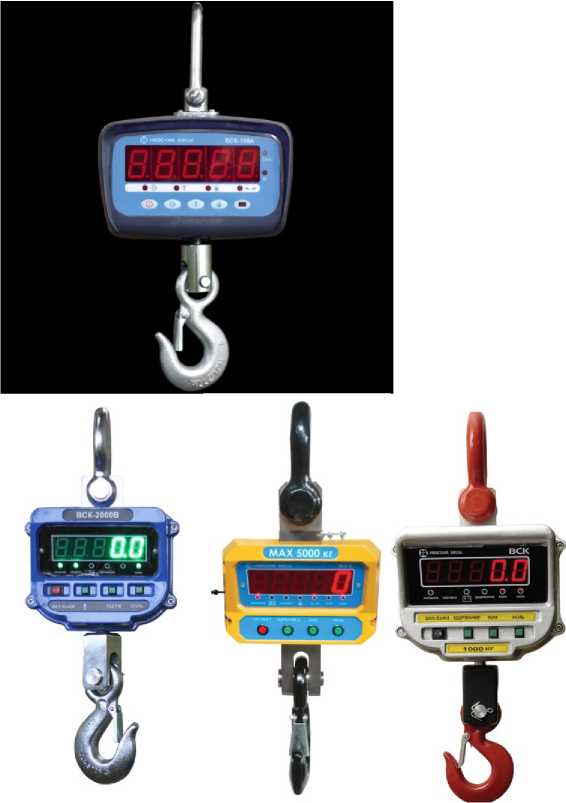

Рисунок 1 - Общий вид весов
Весы ВСК-[1]Е
![Приказ Росстандарта №41 от 21.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1580412934761_files/1580412934761-4.jpg)

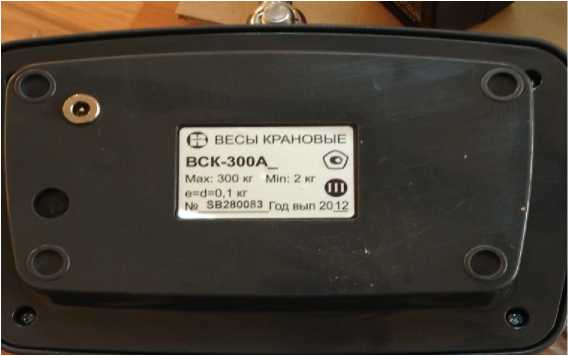

Рисунок 2 - Пример маркировки весов
![Приказ Росстандарта №41 от 21.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1580412934761_files/1580412934761-5.jpg)
ШХ»мбИрОВКИ
Место
П>**|ойрк«КИ для
ВСК-[ЦН

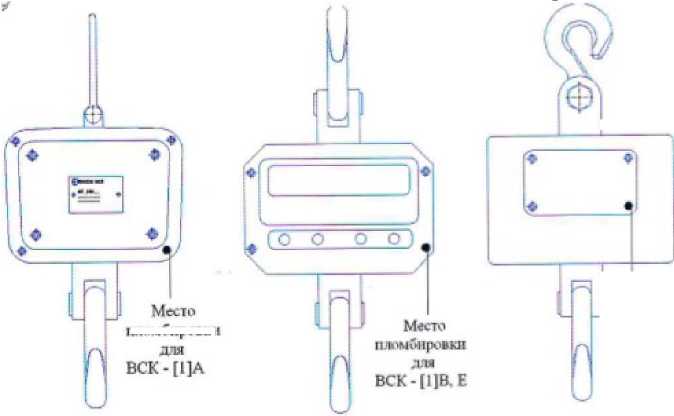

Рисунок 3 - Схема пломбировки весов ВСК от несанкционированного доступа и обозначение места для нанесения знака поверки
![Приказ Росстандарта №41 от 21.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1580412934761_files/1580412934761-6.jpg)
![Приказ Росстандарта №41 от 21.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1580412934761_files/1580412934761-7.jpg)
Место
П1*мф^ил на внешнем mcunuiiifX для bck-ujh
Программное обеспечение (далее - ПО) весов является встроенным. ПО реализует следующие функции: сбор, обработку, представление измерительной информации, а также для весов семейства Е, В передачу измерительной информации.
Изменение ПО весов через интерфейс пользователя невозможно. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер: защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Идентификация программы: после включения весов на индикаторе весов семейства Н отображается контрольная сумма и номер версии ПО, для остальных семейств только номер версии ПО. Обозначению «U» при выводе идентификации ПО на дисплей, соответствует обозначение «V», согласно таблице 1, что связанно с техническими возможностями вывода данных на дисплей.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 -Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для | |||
ВСК-[1]А |
ВСК-[1]В |
ВСК-[1]Е |
ВСК-[1]Н | |
Идентификационное наименование ПО |
Nev-V |
Nev-V |
Nev-V |
Nev-V |
Номер версии (идентификационный номер) ПО* |
01543CD |
V.105 |
45003.3 |
Ver 1.1W |
Цифровой идентификатор ПО |
-** |
-** |
-** |
3B46 |
Алгоритм вычисления цифрового идентификатора ПО |
-** |
-** |
-** |
CRC 16 |
Примечание: * номер версии (идентификационный номер) ПО не ниже указанного. ** конструкция весов не предусматривает вычисление цифрового индикатора ПО, и оно не может модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ OIML R 76-1-2011 |
средний |
Повторяемость (размах) показаний, кг, не более |
|mPe| |
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
от 0 до 4 % Max |
Диапазон устройства первоначальной установки нуля, не более |
от 0 до 20 % Max |
Максимальный диапазон устройства выборки массы тары, кг |
от 0 до Max |
Таблица 3 - М |
етрологические характеристики | |||||
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах), т |
Действительная цена деления (d), поверочный интервал (е), кг |
Число поверочн ых интервал ов (n) |
Интервалы взвешивания, т |
Пределы допускаемой погрешности при поверке, кг |
ВСК-50А |
0,05 |
0,4 |
0,02 |
2500 |
От 0,0004 до 0,01 включ. Св. 0,01 до 0,04 включ. Св. 0,04 до 0,05 включ. |
±0,01 ±0,02 ±0,03 |
ВСК-100А |
0,1 |
1 |
0,05 |
2000 |
От 0,001 до 0,025 включ. Св. 0,025 до 0,1 включ. |
±0,025 ±0,05 |
ВСК-200А |
0,2 |
2 |
0,1 |
2000 |
От 0,002 до 0,05 включ. Св. 0,05 до 0,2 включ. |
±0,05 ±0,1 |
ВСК-300А |
0,3 |
2 |
0,1 |
3000 |
От 0,002 до 0,05 включ. Св. 0,05 до 0,2 включ. Св. 0,2 до 0,3 включ. |
±0,05 ±0,1 ±0,15 |
ВСК-500А |
0,5 |
4 |
0,2 |
2500 |
От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,5 включ. |
±0,1 ±0,2 ±0,3 |
ВСК-600А ВСК-600В ВСК-600Е |
0,6 |
4 |
0,2 |
3000 |
От 0,004 до 0,1 включ. Св. 0,1 до 0,4 включ. Св. 0,4 до 0,6 включ. |
±0,1 ±0,2 ±0,3 |
ВСК-1000А ВСК-1000В ВСК-1000Е |
1,0 |
10 |
0,5 |
2000 |
От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. |
±0,25 ±0,5 |
ВСК-2000В ВСК-2000Е |
2,0 |
20 |
1,0 |
2000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. |
±0,5 ±1,0 |
ВСК-3000В ВСК-3000Е |
3,0 |
20 |
1,0 |
3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. |
±0,5 ±1,0 ±1,5 |
ВСК-5000В ВСК-5000Е |
5,0 |
40 |
2,0 |
2500 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 5,0 вкл |
±1,0 ±2,0 ±3,0 |
ВСК-10000В ВСК-10000Е ВСК-10000Н |
10 |
100 |
5,0 |
2000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10,0 включ. |
±2,5 ±5,0 |
Продолжение таблицы 3
Обозначение варианта исполнения |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах), т |
Действительная цена деления (d), поверочный интервал (е), кг |
Число поверочн ых интервал ов (n) |
Интервалы взвешивания, т |
Пределы допускаемой погрешности при поверке, кг |
ВСК-15000В |
15 |
100 |
5,0 |
3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10,0 включ. Св. 10,0 до 15,0 включ. |
±2,5 ±5,0 ±7,5 |
ВСК-20000В ВСК-20000Н |
20 |
200 |
10 |
2000 |
От 0,2 до 5,0 включ. Св. 5,0 до 20,0 включ. |
±5 ±10 |
ВСК-25000В |
25 |
200 |
10 |
2500 |
От 0,2 до 5,0 включ. |
±5 |
Св. 5,0 до 20,0 включ. Св. 20,0 до 25,0 включ. |
±10 ±15 | |||||
ВСК-30000В ВСК-30000Н |
30 |
200 |
10 |
3000 |
От 0,2 до 5,0 включ. Св. 5,0 до 20,0 включ. Св. 20,0 до 30,0 включ. |
±5 ±10 ±15 |
ВСК-50000Н |
50 |
400 |
20 |
2500 |
От 0,4 до 10,0 включ. Св. 10,0 до 40,0 включ. Св. 40,0 до 50,0 включ. |
±10 ±20 ±30 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Время установления показаний, с, не более |
5 |
Условия эксплуатации весов:
|
-30, +40 |
- для остальных весов |
-10, +40 |
- относительная влажность воздуха при температуре + 35 °С, %, не более |
98 |
Габаритные размеры весов (длина; ширина; высота), мм, не более | |
- ВСК-А |
220; 433; 150 |
- ВСК-В |
260; 960; 230 |
- ВСК-Е |
210; 780; 278 |
- ВСК-Н |
300; 1263; 320 |
Масса весов, кг, не более |
100 |
Параметры электрического питания: - напряжение постоянного тока, В |
от 5,9 до 6,1 |
Потребляемая мощность, ВА, не более |
10 |
Вероятность безотказной работы за 2000 ч |
0,9 |
наносится на наклейку, разрушаемую при удалении, или фотохимическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы |
1 шт. | |
Пульт дистанционного управления |
1 шт. | |
Зарядное устройство |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Паспорт* |
1 экз. | |
Методика поверки |
МП 2301-313-2019 |
1 экз. |
Примечание: | ||
* не для всех модификаций |
Поверка
Лист № 7 Всего листов 7 осуществляется по документу МП 2301-313-2019 «ГСИ. Весы подвесные крановые ВСК. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.09.2019 г.
Основные средства поверки: эталонные гири 4-го разряда согласно Государственной поверочной схеме для средств измерений массы, утвержденной приказом Росстандарта от 29 декабря 2018 № 2818;
рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемой относительной погрешности 6 = 0,017 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствии со схемой пломбировки весов от несанкционированного доступа и на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам электронным крановым МКГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 4274-001-50062845-2013 Весы подвесные крановые ВСК. Технические условия
ИзготовительАкционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС») ИНН 7814099626
Адрес: 192007, Россия, г. Санкт-Петербург, Оптиков ул., д.4, литер. А, пом.11Н Телефон: 8 (800) 775 84 02
Web-сайт: www.vesservice.com
E-mail: dsales@vesservice.com
Испытательный центр ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел.: (факс): (812) 251-76-01, (812) 713-01-14
Web-сайт: http://www.vniim.ru E-mail: info@vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А. В. Кулешов
