№1278 от 23.07.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 172710
ПРИКАЗ.
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Расходомеры электромагнитные РЕСТО-07
Приказы по основной деятельности по агентству Вн. Приказ № 1278 от 23.07.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2020 г. № 1278
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные РЕСТО-07
Назначение средства измерений Расходомеры электромагнитные РЕСТО-07 предназначены для измерений объемного расхода жидких электропроводящих сред.
Описание средства измерений
Принцип действия расходомеров электромагнитных РЕСТО-07 основан на явлении электромагнитной индукции. При движении электропроводящей жидкости в переменном магнитное поле в ней наводится ЭДС. Переменное магнитное поле создается электромагнитами. ЭДС, которая находится в зависимости от скорости движения потока жидкости в трубе, снимается двумя электродами измерительной системы.
Расходомеры состоят из первичного преобразователя, установленного в трубопровод с жидкостью (ППР), и электронного блока (ЭБ), служащего для преобразования сигнала с первичного преобразователя.
Основные элементы ППР: труба из стали 12Х18Н10Т, футерованная фторопластом-4 и обмотки возбуждения (снаружи трубы), создающие магнитное поле.
ЭБ выполнен в герметичном корпусе. Внутри корпуса расположена печатная плата и элементы присоединения внешних цепей. Выходным сигналом расходомера электромагнитного является частотный сигнал.
Внешний вид расходомеров представлен на рисунке 1.

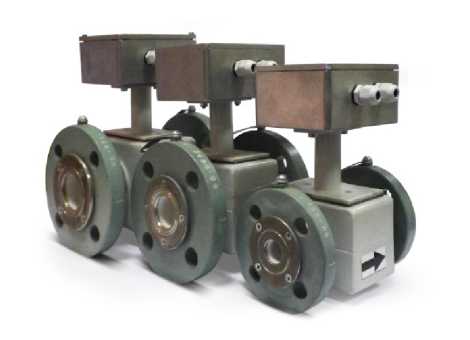

Рисунок 1 - Внешний вид расходомеров
Место пломбирования и нанесения знака поверки представлено на рисунке 2.
место нанесения знака поверки
Рисунок 2 - Место пломбирования и нанесения знака поверки
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО), которое устанавливается в производственном цикле заводом изготовителем и в процессе эксплуатации изменению не подлежит.
ПО предназначено для математической обработки результатов измерений, передачи измерительной информации об объемном расходе жидкости во внешние измерительные системы.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iremd4.hex |
|
Номер версии (идентификационный номер) |
не ниже v 2.0 |
|
Цифровой идентификатор ПО |
- |
Конструкция расходомеров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - "высокий".
Метрологические и технические характеристики приведены в таблице 2 и таблице 3.
Таблица 2 - Метрологические характеристики
|
Расход, м3/ч |
Диаметры условного прохода (Ду), мм | |||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 | |
|
Qmin |
0,043 |
0,072 |
0,130 |
0,187 |
0,259 |
0,576 |
0,720 |
1,152 |
|
Qti |
0,072 |
0,120 |
0,216 |
0,312 |
0,432 |
0,960 |
1,200 |
1,920 |
|
Qt2 |
0,108 |
0,180 |
0,324 |
0,408 |
0,648 |
1,440 |
1,800 |
2,880 |
|
Qnom |
5,400 |
9,000 |
16,200 |
23,400 |
32,400 |
72,000 |
90,000 |
144,000 |
|
Qmax |
10,800 |
18,000 |
32,400 |
46,800 |
64,800 |
144,000 |
180,000 |
288,000 |
|
Примечания - Qmin - минимальное значение расхода, Qt1 - переходное значение расхода 1, Qt2 - переходное значение расхода 2, Qnom - номинальное значение расхода, Qmax - максимальное значение расхода. | ||||||||
|
Пределы допускаемой относительной погрешности измерений объемного расхода, %:
|
± 1 ± 2 ± 5 | |||||||
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Удельная электропроводность среды, См/м |
от В10-3до 10 |
|
Температура измеряемой среды, °С |
от 0 до +150 |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Диапазон выходного частотного сигнала, Гц |
от 0 до 1000 |
|
Напряжение питания переменным током |
220 |
|
Потребляемая мощность, В^А, не более |
8 |
|
Условия эксплуатации:
|
от +5 до +50 от 30 до 80 |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы, лет |
12 |
Продолжение таблицы 3
|
Диаметры условного прохода (Ду), мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
20 |
160х105х205 |
4,0 |
|
25 |
160х105х205 |
5,0 |
|
32 |
160х135х230 |
6,0 |
|
40 |
200х145х240 |
7,5 |
|
50 |
200х160х255 |
9,5 |
|
65 |
210х180х280 |
11,5 |
|
80 |
240х195х300 |
16,0 |
|
100 |
277х230х330 |
22,0 |
Знак утверждения типа
наносится на лицевую панель расходомеров в виде наклейки и на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность расходомеров
|
Наименование |
Количество |
|
Расходомер электромагнитый РЕСТО-07 |
1 шт. |
|
Адаптер питания |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Паспорт |
1 шт. |
|
Методика поверки 59300186 МП (с изменением №1) |
1 шт. |
|
Прокладка паронитовая |
2 шт. |
Поверка
осуществляется по документу 59300186 МП «ГСИ. Расходомеры электромагнитные РЕСТО-07. Методика поверки» (с изменение №1), утвержденному ФБУ «Нижегородский ЦСМ» 03.02.2020.
Основные средства поверки:
-
- рабочий эталон 3-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с погрешностью не более 1/3 допускаемой относительной погрешности поверяемого расходомера).
-
- частотомер электронно-счетный вычислительный Ч3-64/1 (регистрационный № 913583).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров с требуемой точностью.
Знак поверки наносится на прибор под винт крепления защитной панели в электронном блоке методом давления на специальную мастику (термопластичную массу) и на паспорт в виде оттиска поверительного клейма.
Сведения о методиках (методах) измерения приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным РЕСТО-07
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости.
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4213-002-59300186-2015 Расходомеры электромагнитные РЕСТО-07. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Техносервис» (ООО «Техносервис») ИНН 3702032376
Юридический адрес:153002, г. Иваново, ул. Жиделева, д. 31
Адрес: 153 000, г. Иваново, ул. Багаева, 59 оф.1
Тел. (4932) 41-66-10, 41-66-30
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел. 8 800 200-220 14, факс (831) 428-57-48
E-mail: mail@nncsm.ru.
Регистрационный номер в Реестре аккредитованных лиц в области обеспечения единства измерений № 30011-13.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«23» июля 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ФЕДЕРАЛЬНОЕ АГЕНТСТВО |
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росегандарт)
|
23 июля 2020 г. |
ПРИКАЗ № 1278 Москва |
О переоформлении свидетельства об утверждении типа средства измерений № 64341 «Расходомеры электромагнитные РЕСТО-07» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля
-
2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ТЕХНОСЕРВИС» от 11 февраля 2020 г. № 409 и № 411 приказываю:
-
1. Внести изменения в описание типа на расходомеры электромагнитные РЕСТО-07, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 65872-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу 59300186 МП «ГСИ. Расходомеры электромагнитные РЕСТО-07. Методика поверки» (с изменением №1), утвержденному ФБУ «Нижегородский ЦСМ» 3 февраля
-
2020 г., и распространить действие документа на расходомеры электромагнитные РЕСТО-07, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 64341 «Расходомеры электромагнитные РЕСТО-07», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65872-16, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
