ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры воды корреляционные ДРК-4

Расходомеры воды корреляционные ДРК-4 предназначены для измерений объёмного расхода и суммарного объёма воды водопроводной, технической, речной, сточной в системах мелиорации, водоочистки, тепло и водоснабжения в полностью заполненных трубопроводах.

Принцип действия расходомера ДРК-4 основан на корреляционном методе определения времени прохождения заданного расстояния неоднородностями потока воды в трубопроводе с последующим вычислением объёмного расхода и суммарного объёма воды.

Расходомер ДРК-4 состоит из первичного преобразователя (далее - 1111), содержащего четыре акустических преобразователя (далее - АП), электронного преобразователя (далее - ЭП) и оконечного преобразователя (далее - ОП). АП устанавливаются на трубопровод на специальных штуцерах по оси трубопровода в двух его сечениях, при этом в каждом сечении по два АП друг против друга. Установка АП производится без демонтажа трубопровода.

Во время работы АП излучают ультразвуковые колебания. Эти колебания, пройдя через поток жидкости, порождают вторичные электрические колебания на АП. Из-за взаимодействия встречных ультразвуковых колебаний с неоднородностями потока, обусловленными, например, турбулентностью этого потока, электрические колебания на АП оказываются модулированными. Эти колебания поступают на ЭП, где они подвергаются корреляционной обработке, в результате которой определяется время прохождения неоднородностями потока расстояния между сечениями трубопровода, в которых установлены АП. Далее значение времени преобразуется в частоту выходных импульсов, пропорциональную объёмному расходу воды.

Импульсы поступают в ОП, где осуществляется вычисление и индикация суммарного объёма, а также вычисление мгновенного расхода воды.

Расходомеры ДРК-4 имеют следующие модификации: ДРК-4А1, ДРК-4А2, ДРК-4В1, ДРК-4В2, ДРК-4В11, ДРК-4В12, ДРК-4В22.

По виду выдаваемой информации расходомеры ДРК-4 имеют два исполнения:

• - ДРК-4АХ - имеет только импульсный выход и состоит из ПП и ЭП;

• - ДРК-4ВХ - имеет импульсный выход, дисплей, на который выводятся показания суммарного объёма, мгновенного расхода, времени наработки и календарного времени, а также имеют токовый выходной сигнал 0 - 5 или 4 - 20 мА и встроенный источник питания, работающий от сети 220 В, 50 Гц. Кроме того, расходомеры ДРК-4ВХ имеют архив с почасовой регистрацией суммарного объёма в течение 46 суток, порт RS-232 для связи с компьютером и порт RS-485. ДРК-4ВХ состоит из ПП, ЭП и ОП.

По диаметру трубопровода, на котором производится измерение, расходомеры имеют два исполнения:

• - ДРК-4А (В)1 - предназначены для установки на трубопроводах с внутренним диаметром от 80 до 350 мм;

• - ДРК-4А (В)2 - предназначены для установки на трубопроводах с внутренним диаметром более 300 мм.

По количеству каналов расходомер ДРК-4В имеет два исполнения:

• - ДРК-4В1(2) - одноканальный, работает только с одним ЭП;

- ДРК-4В11(12, 22) - двухканальный, может работать с двумя ЭП и предназначен для установки на двух трубопроводах, при этом с индексом “11” - на трубопроводах с внутренним диаметром от 80 до 350 мм, с индексом “12”- на трубопроводе с внутренним диаметром от 80 до 350 мм и трубопроводе с внутренним диаметром свыше 300 мм, и с индексом “22” на трубопроводах с внутренними диаметрами свыше 300 мм.

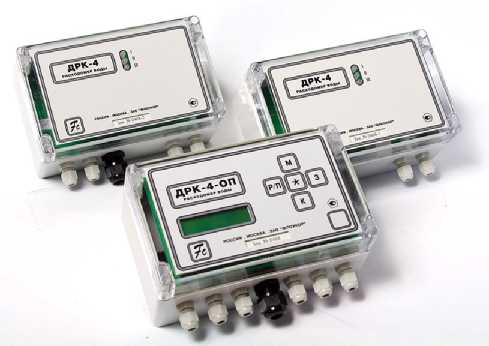

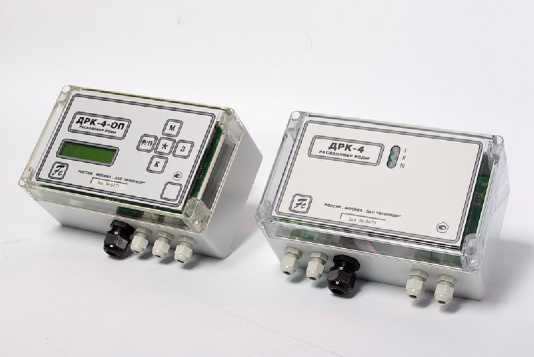

Внешний вид расходомеров ДРК-4 и места пломбирования представлены на рисунке 1.

а) исполнение ДРК-4ВХ

б) исполнение ДРК-4АХ

Рисунок 1 - Внешний вид расходомеров воды корреляционных ДРК-4.

Программное обеспечение расходомеров воды корреляционных ДРК-4 не изменяемое и не считываемое. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики

наносится на титульные листы руководства по эксплуатации ИСУН.407453.006РЭ и паспорта ИСУН.407453.006ПС типографским способом и на электронный и оконечный преобразователи методом трафаретной печати.

Комплектность средства измерений Комплектность расходомеров ДРК-4 представлена в таблице 3.

Таблица 3 - Комплектность поставки

осуществляется в соответствии с документом по поверке раздел 6 ИСУН.407453.006 РЭ, согласованным ГЦИ СИ ФГУ «Ростест-Москва» в июне 2010 г.

Основные средства поверки:

• - имитатор расхода ИР-ДРК, погрешность ±0,05 %;

• - частотомер электронно-счетный Ч3-63/1, погрешность ±5-10^-7 %.;

• - вольтметр универсальный В7-54/1, погрешность измерений силы постоянного тока ±0,025 %;

• - секундомер механический СОСпр, класс точности 3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

приведены в руководстве по эксплуатации ИСУН.407453.006 РЭ.

ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объёмного расхода жидкости в диапазоне 3*10^-6 - 10 м³/с»

ТУ 4213-009-17805794-05 «Расходомеры воды корреляционные ДРК-4. Технические условия»

Акционерное общество «Флоукор» (АО «Флоукор»)

Адрес: 129226, г. Москва, Сельскохозяйственная ул., 12 а.

ИНН 7715006966

Тел.: +7 (499) 181-42-20, факс: +7 (499) 181-17-02

Web-сайт: http://www.floucor.ru/

E-mail: servis@floucor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., 31

Тел.: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru/

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.         «08» июля 2020 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

08 июля 2020 г.

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 20836 «Расходомеры воды корреляционные ДРК-4»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Флоукор» от 1 июня 2020 г. № 5 и № 6 пр и к аз ы в аю:

• 1. Продлить срок действия свидетельства об утверждении типа № 20836 «Расходомеры воды корреляционные ДРК-4» на последующие 5 лет.

• 2. Переоформить свидетельство об утверждении типа № 20836 «Расходомеры воды корреляционные ДРК-4», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 29345-05, с сохранением регистрационного номера, в связи с переименованием изготовителя с ЗАО «Флоукор», г. Москва на АО «Флоукор», г. Москва.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполненном настоящего приказа оставляю за собой.
