25 февраля 2022 г.

469

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2020 г.

№ 2120 «Об утверждении типов средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

  • 1. Внести изменения в пункт 37 приложения к приказу от 15 декабря 2020 г. № 2120 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

А.П.Шалаев




Приложение № 37 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «25» февраля 2022 г. № 469

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для поверки счетчиков электрической энергии СУ201М

Назначение средства измерений

Установки для поверки счетчиков электрической энергии СУ201М (в дальнейшем -установки) предназначены для измерений электроэнергетических величин и формирования сигналов при поверке и калибровке электромеханических (индукционных) и статических (электронных) счетчиков активной и реактивной электрической энергии.

Описание средства измерений

Принцип действия Установок основан на методе эталонного счетчика по ГОСТ 8.2592004, ГОСТ 8.584-2004. Питание параллельных и последовательных цепей поверяемых или калибруемых счетчиков производится от источников испытательных сигналов переменного напряжения и тока по методу фиктивной мощности.

Установки однофазного исполнения обеспечивают возможность поверки и калибровки однофазных счетчиков, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012. Установки трехфазного исполнения обеспечивают возможность поверки и калибровки одно- и трехфазных счетчиков, соответствующих ГОСТ 31818.11-2012, ГОСТ 31819.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012. Установки всех исполнений обеспечивают возможность поверки и калибровки счетчиков, осуществляющих обмен информацией с внешними устройствами по цифровым интерфейсам стандартов EIA RS-232, EIA RS-485 и по оптическому интерфейсу, выполненному в соответствии с ГОСТ IEC 61107-2011.

Установки могут также применяться для поверки и калибровки вольтметров, амперметров, ваттметров, варметров, преобразователей напряжения, преобразователей тока, преобразователей активной и реактивной мощности в диапазоне частот 45-66 Гц.

Установки состоят из стойки источника испытательных сигналов и стендов для подключения поверяемых или калибруемых счетчиков (в дальнейшем - стенды).

Стойка источника испытательных сигналов установок, предназначенных для поверки и калибровки однофазных счетчиков (в дальнейшем - однофазные установки), содержит:

  • - блок однофазного источника напряжения и тока, обеспечивающего формирование выходных сигналов напряжения и тока требуемого уровня и формы, содержащий встроенный измеритель, выполняющий функции эталонного счетчика установки;

  • - вспомогательный блок соединений, обеспечивающий подачу выходных сигналов установки на одну или две (поочередно) группы стендов.

Стойка источника испытательных сигналов установок, предназначенных для поверки и калибровки одно- и трехфазных счетчиков (в дальнейшем - трехфазные установки), содержит:

  • - три блока однофазных источников напряжения и тока с встроенными измерителями, обеспечивающими формирование выходных сигналов напряжения и тока требуемого уровня и формы;

  • - вспомогательный блок соединений, обеспечивающий подачу выходных сигналов установки на одну или две (поочередно) группы стендов;

- эталонный счетчик - многофункциональный ваттметр-счетчик СЕ603М1.

Выходные сигналы блоков однофазных источников трехфазной установки синхронизированы между собой и формируют трехфазную испытательную сеть.

Выходы канала напряжения источника испытательных сигналов изолированы от сети питания и корпуса установки. Выходы канала тока изолированы от сети питания, корпуса и выходов канала напряжения. Выходы канала тока разных фаз трехфазной установки изолированы друг от друга. Выходы каналов тока источника испытательных сигналов трехфазных установок, содержащих в составе изолирующие трансформаторы тока, соединяются с корпусом установки в соответствии с эксплуатационной документацией.

Выходные сигналы источника испытательных сигналов стабилизированы. Источник испытательных сигналов обеспечивают возможность формирования синусоидальных сигналов и сигналов, содержащих высшие гармонические составляющие, а также - сигналы специальной формы, соответствующие стандартам на счетчики электрической энергии переменного тока.

Стенды содержат по 6 или 10 поверочных мест (в зависимости от исполнения), вычислители и индикаторы погрешностей. В зависимости от исполнения и комплектности установки в состав стендов могут входить изолирующие трансформаторы тока одного из исполнений: трансформаторы тока гальванической развязки ТТГР-М100/100, или ТТГР100/100, или встроенные пассивные трансформаторы тока, или встроенные активные трансформаторы тока. Изолирующие трансформаторы тока предназначены для обеспечения поверки одно- и трехфазных счетчиков с гальванической связью между последовательными и параллельными цепями. В соответствии с эксплуатационной документацией установок возможно подключение к стендам, содержащим изолирующие трансформаторы тока, последовательных цепей счетчиков трансформаторного включения без изолирующих трансформаторов тока.

Узлы, обеспечивающие дополнительные функциональные возможности установок:

- кабели и оптические головки, позволяющие производить обмен информацией с поверяемыми или калибруемыми счетчиками по цифровым и по оптическому интерфейсам при автоматической поверке или калибровке счетчиков;

- фотосчитывающие устройства, позволяющие контролировать частоту вращения дисков индукционных (электромеханических) счетчиков и частоту мерцания светодиодов статических (электронных счетчиков);

- совместно с установками может применяться блок гальванической развязки измерительный БГР (одно из исполнений), предназначенный для обеспечения поверки однофазных счетчиков с гальванической связью между последовательными и параллельными цепями при отсутствии в составе установки изолирующих трансформаторов тока.

Установки комплектуются персональным компьютером с установленной на нем прикладной программой, обеспечивающей управление работой составных частей установки, дублирование отображения результатов измерений, сохранение результатов в архиве, оформление отчетов.

Питание однофазных установок осуществляется от однофазной сети с номинальным напряжением 230 В. Питание трехфазных установок осуществляется от трехфазной сети с номинальным напряжением 3x230/400 В. Номинальное значение частоты тока сети питания 50 (60) Гц.

Однофазные установки обеспечивают возможность поверки однофазных счетчиков класса точности 1,0 и менее точных. Трехфазные установки обеспечивают возможность поверки одно- и трехфазных счетчиков класса точности 0,2S, 0,2 и менее точных в зависимости от исполнения.

Выпускаются исполнения установок, соответствующие структуре условного обозначения. Функциональные возможности и дополнительные функциональные возможности оговариваются при заключении договоров на поставку установок.

Запись обозначения установок при их заказе и в документации другой продукции, в которой они могут быть применены, должна состоять из наименования установки, условного обозначения согласно структуре условного обозначения, обозначения технических условий. Например:

«Установка для поверки счетчиков электрической энергии СУ201М-3-0,03-К-6Г-2ИВ-1С-ТА-12 ТУ 26.51.43-132-63919543-2018».

Структура условного обозначения установок:

СУ201М-Х-Х-Х-Х-Х-Х-Х-Х

  • 1     2 3 4 5 6 7 8 9

  • 1 - условное обозначение типа установок для поверки счетчиков СУ201М;

  • 2 - вид поверяемых и калибруемых на установках счетчиков:

«1» - однофазные;

«3» - одно- и трехфазные;

  • 3 - основная погрешность эталонного счетчика трехфазных установок или измерительного блока однофазных установок, выполняющего функции эталонного счетчика:

«0,03» - ±0,03 % (для трехфазных установок);

«0,05» - ±0,05 % (для трехфазных установок);

«0,20» - ±0,20 % (для однофазных установок);

  • 4 - нормирование для однофазных установок погрешностей измерений суммарных коэффициентов гармоник выходных сигналов и погрешностей устанавливаемых параметров провалов напряжений и временных перенапряжений, для трехфазных установок - нормирование погрешностей измерений характеристик высших гармоник, погрешностей измерений основных показателей качества электрической энергии и погрешностей устанавливаемых параметров провалов напряжений и временных перенапряжений:

«К» - погрешности нормируются;

«О» - погрешности не нормируются;

  • 5 - вид стендов для навески поверяемых и калибруемых счетчиков:

«6Г» или «6В» - 6 поверочных мест, контактирующие устройства (в дальнейшем

- КУ) на основе горизонтальных или вертикальных контактов соответственно;

«10Г» или «10В» - 10 поверочных мест, КУ на основе горизонтальных или вертикальных контактов соответственно;

  • 6 - количество импульсных входов на поверочных местах:

«1ИВ» - один импульсный вход на каждом поверочном месте;

«2ИВ» - два импульсных входа на каждом поверочном месте;

  • 7 - количество групп стендов:

«1С» - одна группа стендов, размещается с одной стороны от источника испытательных сигналов;

«2С» - две группы стендов для поочередной работы, размещаются с двух сторон от источников испытательных сигналов;

  • 8 - наличие и вид изолирующих трансформаторов тока:

«ТО» - изолирующие трансформаторы тока отсутствуют;

«ТП» - пассивные изолирующие трансформаторы тока гальванической развязки ТТГР-М100/100, или ТТГР100/100, или пассивные встроенные изолирующие трансформаторы тока;

«ТА» - активные встроенные изолирующие трансформаторы тока;

  • 9 - максимальное количество одновременно поверяемых или калибруемых счетчиков (на каждой из групп стендов):

«06»...«48» - от 6 до 48, кратно 6, при отсутствии в составе установок изолирующих трансформаторов тока;

«06»...«24» - от 6 до 24, кратно 6, при наличии в составе установок изолирующих трансформаторов тока;

«10»... «50» - от 10 до 50, кратно 10, при отсутствии в составе установок изолирующих трансформаторов тока;

«10»... «30» - от 10 до 30, кратно 10, при наличии в составе установок изолирующих трансформаторов тока.

Вид трехфазной и однофазной установок с одним стендом, со стороны передней панели, представлен на рисунках 1 и 2 соответственно. Вид блоков однофазных источников испытательных сигналов установки со стороны задней панели представлен на рисунке 3.

Место пломбировки однофазных источников испытательных сигналов указано на рисунке 3 стрелкой. Пломбировка трехфазных установок осуществляется на трех блоках однофазных источников испытательных сигналов. Пломбировка однофазных установок осуществляется на одном блоке однофазного источника испытательных сигналов.

Место пломбировки встроенного пассивного изолирующего трансформатора тока показано на рисунке 4. Место пломбировки встроенного активного изолирующего трансформатора тока показано на рисунке 5. Пломбировке подлежат все встроенные изолирующие трансформаторы тока.

Пломбировка трансформаторов тока гальванической развязки ТТГР-М100/100 или ТТГР100/100, многофункциональных ваттметров-счетчиков СЕ603М1, при наличии в составе, осуществляется в соответствии с нормативно-технической документацией, распространяющейся на них.

Приказ Росстандарта №469 от 25.02.2022, https://oei-analitika.ru

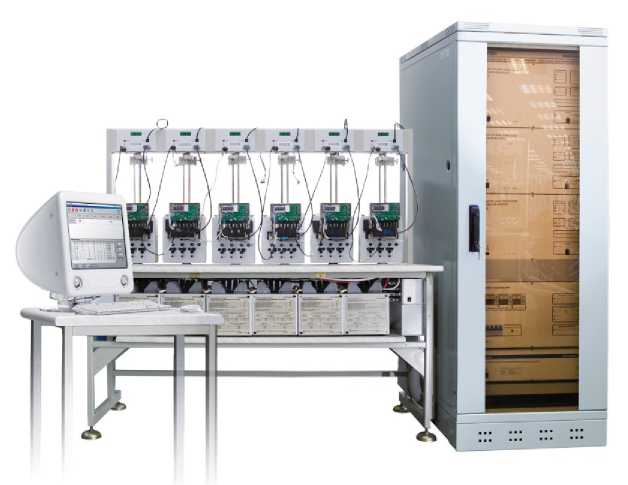

Рисунок 1 - Трехфазная установка СУ201М-3 с одним стендом

Приказ Росстандарта №469 от 25.02.2022, https://oei-analitika.ru

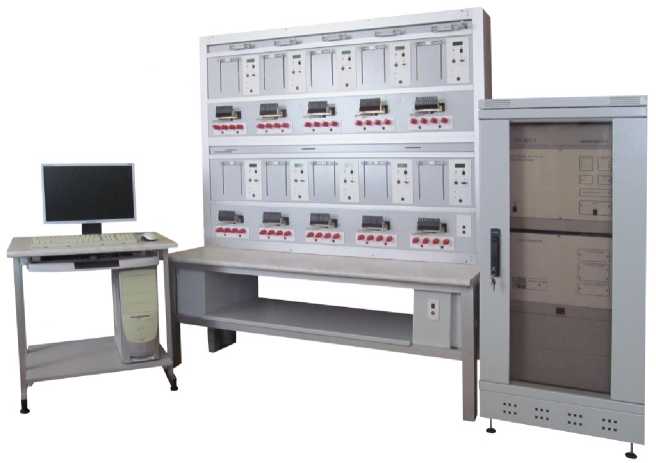

Рисунок 2 - Однофазная установка СУ201М-1 с одним стендом

Место пломбировки от несанкционированного доступа

® й          5

ДОЛ ЦЕПИ

Приказ Росстандарта №469 от 25.02.2022, https://oei-analitika.ru

в

Приказ Росстандарта №469 от 25.02.2022, https://oei-analitika.ru
Приказ Росстандарта №469 от 25.02.2022, https://oei-analitika.ru
Приказ Росстандарта №469 от 25.02.2022, https://oei-analitika.ru

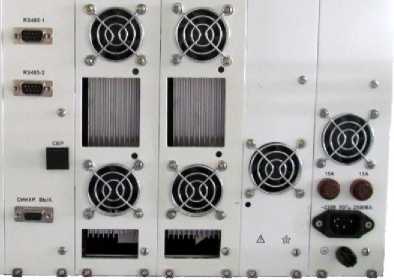

Рисунок 2 - Место пломбировки однофазных источников

Место пломбировки от несанкционированного доступа

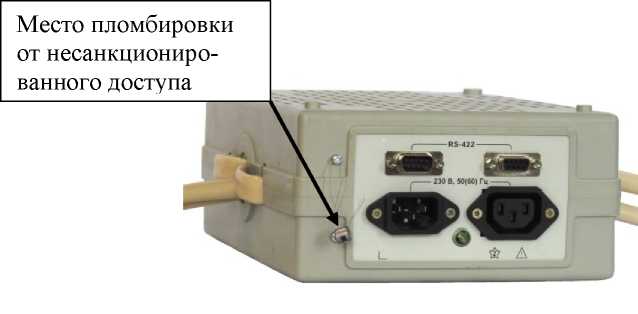

Рисунок 3 - Место пломбировки встроенных пассивных изолирующих

трансформаторов тока

Приказ Росстандарта №469 от 25.02.2022, https://oei-analitika.ru

Рисунок 4 - Место пломбировки встроенных активных изолирующих трансформаторов тока

Программное обеспечение

Программное обеспечение установок состоит из встроенного программного обеспечения (в дальнейшем - ВПО) и прикладной программы «Энергомера СУ201» для трехфазных установок, «Энергомера СУ201М-1» для однофазных установок, установленной на персональный компьютер. Результаты измерений и расчетов отображаются непосредственно на дисплеях стендов установок и на мониторе компьютера.

К метрологически значимой части программного обеспечения (в дальнейшем - ПО) относится программа ВПО, которая устанавливается в процессе производства изделия.

Доступ к ней невозможен без нарушения пломб и вскрытия блока или без применения специальных средств и программ.

ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации.

Программирование сервисных и интерфейсных функций осуществляется с помощью программ «Энергомера СУ201» для трехфазных установок, «Энергомера СУ201М-1» для однофазных установок.

Идентификационные данные метрологически значимой части ПО установок указаны в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО установок -модуля ЦОС блока управления однофазного источника и модуля блока измерительного стенда

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Модуль ЦОС блока управления однофазного источника

ИНЕС.468332.013 Д4

Модуль блока измерительного стенда ИНЕС.467844.023 Д4

Номер версии (идентификационный номер) ПО

vl.54

vl.13

Цифровой идентификатор (контрольная сумма) ПО

147

56

Для установок установлен «высокий» уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.

Основные метрологические и технические характеристики установок приведены с учетом влияния ПО.

Метрологические и технические характеристики

Метрологические характеристики однофазных установок приведены в таблице 2, трехфазных установок в таблицах 3, 4 и 5 (в зависимости от исполнения).

Метрологические характеристики встроенного измерителя, выполняющего функции эталонного счетчика однофазных установок приведены в таблице 6.

Метрологические характеристики встроенных изолирующих трансформаторов тока приведены в таблице 7.

Дополнительные погрешности установок приведены в таблице 8.

Основные технические характеристики установок приведены в таблице 9.

Технические характеристики каналов напряжения и тока приведены в таблицах 10 и 11 соответственно.

Величины, погрешности измерений которых поверяемыми и калибруемыми средствами измерений автоматически определяются установками по результатам, получаемым по цифровому интерфейсу, приведены в таблице 12.

Таблица 2 - Метрологические характеристики однофазных установок

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемого среднеквадратического значения напряжения [U]1), В

от 30 до 300

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения [U], %

±0,15

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

±0,5

Диапазон измерений среднеквадратического значения силы тока [I]2), А

от 0,01 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы тока [I], %: в диапазоне от 0,01 до 0,05 А;

в диапазоне от 0,05 до 120 А

±0,40

±0,20

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %

±0,5

Диапазон измерений суммарного коэффициента гармоник напряжения [Ки], %

при U от 30 до 300 В; h3) от 2 до 40

от 1 до 20

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] 4), %

±3,0

Диапазон измерений суммарного коэффициента гармоник тока [Кт], %

при I от 0,01 до 120 А; h от 2 до 40

от 1 до 50

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [Кт]4), %

±3,0

Диапазон устанавливаемых значений частоты выходных сигналов, Гц

от 45 до 66

Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

±0,003

Диапазон измерений и устанавливаемого значения угла фазового сдвига между основными гармониками выходного напряжения и тока, градус

при U от 30 до 300В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока, градус

±0,15

Пределы допускаемой абсолютной погрешности устанавливаемого значения угла фазового сдвига между основными гармониками напряжения и тока, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

±0,015

Пределы допускаемой абсолютной погрешности устанавливаемых значений коэффициентов активной Какт и реактивной Креакт мощностей

±0,02

Продолжение таблицы 2

Наименование характеристики

Значение

Диапазон измерений выходной активной мощности, Вт

от 0,075 до 36000

Пределы допускаемой основной относите измерений выходной активной мощности, при U от 30 до 300 В, I от 0,01 до 0,05 А, при U от 30 до 300 В, I от 0,05 до 0,25 А, при U от 30 до 300 В, I от 0,25 до 120 А, при U от 30 до 300 В, I от 1 до 120 А, | Как

льной %:

Какт| КактКактт| от

погрешности

=1,0;

=1,0;

от 0,5 до 1,05);

0,25 до 0,5

±3,0

±0,3 ± (0,40-0,20| Какт |)

± 0,15/ | Какт |

Диапазон преобразования измеренной активной мощности в частотный сигнал5), Вт

от 0,075 до 36000

Пределы допускаемой основной относите преобразования измеренной активной мощ сигнал, %5):

при U от 30 до 300 В, I от 0,01 до 0,05 А, | при U от 30 до 300 В, I от 0,05 до 0,25 А, при U от 30 до 300 В, I от 0,25 до 120 А, при U от 30 до 300 В, I от 1 до 120 А, | Как

льной ност

Какт| КактКактт| от

погрешности и в частотный

=1,0; =1,0;

от 0,5 до 1,0;

0,25 до 0,5

±3,0

±0,3 ± (0,40-0,20| Какт |)

± 0,15/| Какт |

Диапазон измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии по выходным сигналам испытательных выходов6), %

от минус 70 до 200

Пределы допускаемой основной абсолютн мерений относительной погрешности изм чиков активной энергии по выходным сиг выходов, %:

при U от 30 до 300 В, I от 0,01 до 0,05 А, | при U от 30 до 300 В, I от 0,05 до 0,25 А, при U от 30 до 300 В, I от 0,25 до 120 А, при U от 30 до 300 В, I от 1 до 120 А, | Как

ой по ерени налам

Какт| КактКактт| от

грешности из-й энергии счет-испытательных

=1,0; =1,0;

от 0,5 до 1,0;

0,25 до 0,5

±3,0

±0,3

± (0,40-0,20| Какт |) ± 0,15/| Какт |

Диапазон измерений выходной реактивной мощности, вар

от 0,075 до 36000

Пределы допускаемой основной относите измерений выходной реактивной мощност при U от 30 до 300 В, I от 0,01 до 0,05 А, при U от 30 до 300 В, I от 0,05 до 0,25 А, при U от 30 до 300 В, I от 0,25 до 120 А, при U от 30 до 300 В, I от 1 до 120 А, | Кр

льной погрешности

и, %:

Креакт| =1,0;

Креакт| =1,0;

Креакт| от 0,5 до 1,0;

еакт| от 0,25 до 0,5

±3,0

±0,3 ± (0,40-0,20| Креакт |)

± 0,15/| Креакт |

Диапазон преобразования измеренной реактивной мощности в частотный сигнал5), вар

от 0,075 до 36000

Пределы допускаемой основной относите преобразования измеренной реактивной м сигнал, %5):

при U от 30 до 300 В, I от 0,01 до 0,05 А, |

при U от 30 до 300 В, I от 0,05 до 0,25 А, |

при U от 30 до 300 В, I от 0,25 до 120 А, |

при U от 30 до 300 В, I от 1 до 120 А, | Кр

льной погрешности ощности в частотный

Креакт| =1,0;

Креакт| =1,0;

Креакт| от 0,5 до 1,0;

еакт| от 0,25 до 0,5

±3,0

±0,3 ± (0,40-0,20| Креакт |)

± 0,15/ | Креакт |

Диапазон измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии по выходным сигналам испытательных выходов6), %

от минус 70 до 200

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии счетчиков реактивной энергии по выходным сигналам испытательных выходов, %:

при U от 30 до 300 В, I от 0,01 до 0,05 А,  Креакт =1,0;

при U от 30 до 300 В, I от 0,05 до 0,25 А,  Креакт =1,0;

при U от 30 до 300 В, I от 0,25 до 120 А, Креакт от 0,5 до 1,0;

при U от 30 до 300 В, I от 1 до 120 А, | Креакт | от 0,25 до 0,5

±3,0

±0,3

± (0,40-0,20| Креакт 1) ± 0,15/ | Креакт |

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с7), Вт^ч

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0

от 0,8 до 9000

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0

±0,20

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с7), вар^ч

при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0

от 0,8 до 9000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0

±0,25

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с/сутки: при времени усреднения не менее 20 с;

при частоте импульсного сигнала не более 1000 Гц;

при количестве периодов импульсного сигнала, за время усреднения, не более 215

±0,1

Диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц4), 8), полупериодов

от 1 до 8000

Пределы допускаемых абсолютных погрешностей устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц4), с

±0,006

Диапазон устанавливаемого значения глубины провала напряжения, %

при опорном напряжении от 50 до 250 В, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых провалов от 1 до 5

от 5 до 100

Пределы допускаемой абсолютной погрешности устанавливаемого значения глубины провала напряжения4), %

±1,0

Окончание таблицы 2

Наименование характеристики

Значение

Диапазон устанавливаемого значения коэффициента временного перенапряжения, отн. ед.

при напряжении перенапряжения не более максимального значения напряжения поддиапазона, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых временных перенапряжений от 1 до 5

от 1,05 до 1,30

Пределы допускаемой абсолютной погрешности устанавливаемого значения коэффициента временного перенапряжения4), отн. ед.

±0,01

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

Метрологические характеристики однофазных установок соответствуют требованиям, предъявляемыми ГОСТ 8.551-2013

2 разряд

  • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

  • 2) Расширенный диапазон устанавливаемого среднеквадратического значения силы тока с ненормируемой погрешностью от 0,0001 до 120 А.

  • 3) h - порядок гармоник.

  • 4) Характеристики установок СУ201М-1-0,20-К-Х-Х-Х-Х-Х.

  • 5) Передаточные числа частотного выхода источника испытательных сигналов, в зависимости от поддиапазонов тока, приведены в эксплуатационной документации.

  • 6) Расширенный диапазон измерений относительной погрешности измерений энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

  • 7) С учетом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

  • 8) Расширенный диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения с ненормируемой погрешностью от 1 до 50000 полупериодов выходного сигнала.

Таблица 3 - Метрологические характеристики трехфазных установок исполнений СУ201М-

3-0,05-Х-Х-Х-Х-ТП-Х

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемых значений напряжения1), В: среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений мф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

от 30 до 300

от 50 до 500

от 30 до 300

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений, %: среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений мф];

среднеквадратического значения основной гармоники фазных напряжений [U(1)]

±0,05

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

±0,5

Диапазон измерений и диапазон устанавливаемых значений силы тока2), А:

среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [1(1)]

от 0,001 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [I(1)], %: в диапазоне от 0,001 до 0,01 А;

в диапазоне от 0,01 до 0,05 А;

в диапазоне от 0,05 до 120 А

±0,50

±0,15

±0,10

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,001 до 0,01 А;

в диапазоне от 0,01 до 120 А

±1,5

±0,5

Диапазон измерений суммарного коэффициента гармоник напряжения [Ки], %

при U от 30 до 300 В; h3) от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] в диапазоне от 0 до 1 %, %

±0,010

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] в диапазоне от 1 до 20 %, %

±1,0

Диапазон измерений суммарного коэффициента гармоник тока [Ki], %

при I от 0,01 до 0,1 А; h от 2 до 40

при I от 0,1 до 120 А; h от 2 до 40

от 0 до 10

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [Ki] при I от 0.01 до 0,1 А, h от 2 до 404), %

±0,1

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [Ki], при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 0 до 1 %4), %

±0,01

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [Ki] при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 1 до 50 %4), %

±1,0

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

от 45 до 66

Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

±0,01

Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

±0,003

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений [ф(1)ии], градус

при U от 30 до 300 В;

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,05

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов [ф(1)п], градус при I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных токов, градус при I от 0,01 до 0,05 А при I от 0,05 до 120 А

±0,15

±0,10

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)и], градус при U от 30 до 300 В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

при U от 30 до 300 В; I от 0,01 до 0,05 А

при U от 30 до 300 В; I от 0,05 до 120 А

±0,15

±0,10

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,005

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,02

Диапазон измерений активной мощности, Вт: в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до 120 А, | Какт от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Кактот 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до 120 А, | Какт от 0,1 до 0,5

±1,0

± (0,50 - 0,2 ± (0,40 - 0,2

± 0,20/|

± 0,15/|

0 >0->0-

Ка Ка

К К кткт|

Л  Л

)

)

Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии5), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,1 до 0,5

±1,0

± (0,50 - 0,2 ± (0,40 - 0,2

± 0,20/|

± 0,15/|

0

>0-

>0-

Ка Ка

К К кткт|

Л  Л

) )

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений реактивной мощности, вар: в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт 15)=1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,1 до 0,5

±1

± (0,50 - 0,2 ± (0,40 - 0,2

± 0,20/|

± 0,15/|

,00 >0->0-

Кр

Кр

Кре Кре еактеакт|

акт| акт|

) )

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии 5), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт| =1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,1 до 0,5

±1

± (0,50 - 0,2 ± (0,40 - 0,2

± 0,20/|

± 0,15/|

,00

>0->0-

Кр

Кр

Кре Кре еактеакт|

акт| акт|

) )

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений полной мощности, В^А в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А;

при U от 30 до 300 В, I от 0,01 до 0,05 А; при U от 30 до 300 В, I от 0,05 до 120

±1,00

±0,30

±0,20

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с6), Вт^ч

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0, Вт^ч:

в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

±0,20

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с6), Вт-ч,

при U от 30 до 300 В, I от 1 до 60 А, | Креакт 1 =1,0, вар^ч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

±0,20

Диапазон измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, Вт

от 0 до 36000

Пределы допускаемой основной приведенной7) погрешности измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(l) от 0,01 до 0,05 А, ф(1)щ от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1)и от 0 до 360 градусов

±0,30

±0,20

Диапазон измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, вар

от 0 до 36000

Пределы допускаемой основной приведенной7) погрешности измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, 1(1) от 0,01 до 0,05 А, ф(1)щ от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1)и от 0 до 360 градусов

±0,30

±0,20

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с/сутки: при времени усреднения не менее 20 с;

при частоте импульсного сигнала не более 1000 Гц; при количестве периодов импульсного сигнала, за время усреднения, не более 215

±0,10

Диапазон измерений коэффициента гармонических составляющих напряжения [K(h)u], %

h от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)u] в диапазоне от 0 до 1 %8), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)u] в диапазоне от 1 до 20 %8), %

±1,0

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих тока [X(h)i], %

при I от 0.1 до 120 А; h от 2 до 40

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 0 до 1 %4), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 1 до 50 %4), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих фазных напряжений [Цъ)ск], В h от 2 до 40; K(h)u от 1 до 20 %

от 0,3 до 60

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих фазных напряжений8), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих тока [1(Ъ)ск], А

h от 2 до 40; K(h)i от 1 до 50 %

от 0,001 до 30

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих тока4), %

±1,0

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух напряжений [ф(Ъ)ии], градус при U от 30 до 300 В; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух напряжений, градус8):

при h от 2 до 20

при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух токов [ф(Ъ)п], градус

при I от 0,1 до 120 А; K(h)i от 1 до 50 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух токов, градус4): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы [фф], градус при I от 0,1 до 120 А; K(h)i от 1 до 50 %; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы, градус4):

при h от 2 до 20

при h от 20 до 40

±0,3

±0,6

Диапазон измерений активной мощности гармоник в каждой из фаз [Р(Ь)ф], Вт

при h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Наименование характеристики

Значение

Диапазон измерений реактивной мощности гармоник в каждой из фаз [Q(h^], вар

h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Пределы допускаемой приведенной6) погрешности измерений активной и реактивной мощности гармоник в каждой из фаз4), %

при I от 0,1 до 1 А; K(h)i от 10 до 50 %; при I от 1,0 до 120 А; K(h)i от 1 до 5 %;

при I от 1,0 до 120 А; K(h)i от 5 до 50 %

±3,0

±3,0

±2,0

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности [K2u], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности [K2u]8), %

±0,1

Диапазон измерений коэффициента несимметрии напряжения по нулевой последовательности [Кои], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по нулевой последовательности [Кои]8), %

±0,1

Диапазон измерений относительного значения установившегося отклонения напряжения [5Uy], %

от 0,00 до ±20,00

Пределы допускаемой абсолютной погрешности измерений относительного значения установившегося отклонения напряжения [5Uy]8), %

±0,1

Диапазон измерений отклонения частоты [Глкл], Гц при Гном = 50 Гц;

при Гном = 60 Гц

от 0,000 до ±5,000

от 0,000 до ±6,000

Пределы допускаемой абсолютной погрешности измерений отклонения частоты8), Гц

±0,01

Диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц 9), полупериодов

от 1 до 8000

Пределы допускаемых абсолютных погрешностей устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц8), с

±0,006

Диапазон устанавливаемого значения глубины провала напряжения, %

при опорном напряжении от 50 до 250 В, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых провалов от 1 до 5

от 5 до 100

Пределы допускаемой абсолютной погрешности устанавливаемого значения глубины провала напряжения8), %

±1,0

Окончание таблицы 3

Наименование характеристики

Значение

Диапазон устанавливаемого значения коэффициента временного перенапряжения, отн. ед.

при напряжении перенапряжения не более максимального значения напряжения поддиапазона, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых временных перенапряжений от 1 до 5

от 1,05 до 1,30

Пределы допускаемой абсолютной погрешности устанавливаемого значения коэффициента временного перенапряжения8), отн. ед.

±0,01

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

Метрологические характеристики установок исполнений СУ201М-3-0,05-Х-Х-Х-Х-Х-Х соответствуют требованиям, предъявляемыми:

  • - государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2409 Гц, утвержденной Приказом Росстандарта № 1053 от 29 мая 2018 г.;

  • - государственной поверочной схемы для средств измерений переменного электрического тока от 140"8 до 100 А в диапазоне частот от 1-10-1 до 2406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

  • - ГОСТ 8.551-2013

3 разряд

при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд

2 разряд

  • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

  • 2) Расширенный диапазон устанавливаемого среднеквадратического значения силы тока с ненормируемой погрешностью от 0,0001 до 120 А.

  • 3) h - порядок гармоник.

  • 4) Характеристики установок исполнений СУ201М-3-0,05-К-Х-Х-Х-ТП-Х, при подключении, в соответствии с эксплуатационной документацией установок, последовательных цепей поверяемых и калибруемых средств измерений к цепям тока установок без изолирующих трансформаторов тока.

  • 5) Расширенный диапазон измерений относительной погрешности измерений энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

  • 6) С учётом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

  • 7) Нормирующее значение приведенной погрешности - полная мощность гармоники.

  • 8) Характеристики установок СУ201М-3-0,05-К-Х-Х-Х-ТП-Х.

  • 9) Расширенный диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения с ненормируемой погрешностью от 1 до 50000 полупериодов выходного сигнала.

3-0,05-Х-Х-Х-Х-ТА-Х

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемых значений напряжения1), В:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений мф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

от 30 до 300

от 50 до 500

от 30 до 300

Пределы допускаемой основной относительной погрешности измерений, %: среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений мф];

среднеквадратического значения основной гармоники фазных напряжений [U(1)]

±0,05

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

±0,5

Диапазон измерений и диапазон устанавливаемых значений силы тока2), А:

среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [1(1)]

от 0,001 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [I(1)], %: в диапазоне от 0,001 до 0,01 А;

в диапазоне от 0,01 до 0,05 А;

в диапазоне от 0,05 до 120 А

±0,50

±0,15

±0,10

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,001 до 0,01 А;

в диапазоне от 0,01 до 120 А

±1,5

±0,5

Диапазон измерений суммарного коэффициента гармоник напряжения [Ки], %

при U от 30 до 300 В; h3) от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] в диапазоне от 0 до 1 %, %

±0,010

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] в диапазоне от 1 до 20 %, %

±1,0

Диапазон измерений суммарного коэффициента гармоник тока [Ki], %

при I от 0,01 до 0,1 А; h от 2 до 40

при I от 0,1 до 120 А; h от 2 до 40

от 0 до 10

от 0 до 50

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [Ki] при I от 0.01 до 0,1 А, h от 2 до 404), %

±0,1

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [Ki], при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 0 до 1 %4), %

±0,01

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [К1] при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 1 до 50 %4), %

±1,0

Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

от 45 до 66

Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

±0,01

Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

±0,003

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений [ф(1)ии], градус

при U от 30 до 300 В;

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,05

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов [ф(1)п], градус при I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных токов, градус при I от 0,01 до 0,05 А при I от 0,05 до 120 А

±0,15

±0,10

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)и], градус

при U от 30 до 300 В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

при I от 0,01 до 0,05 А

при I от 0,05 до 120 А

±0,15

±0,10

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,005

Пределы допускаемой абсолютной погрешности устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,02

Диапазон измерений активной мощности, Вт: в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до 120 А, | Какт от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Кактот 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до 120 А, | Какт от 0,1 до 0,5

±0,5 ± (0,25 - 0,10 ± (0,12 - 0,04

± 0,100/|

± 0,050/|

0

>

!•

Ка

Ка

Ка Ка кткт|

кт| кт|

) )

Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии5), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,1 до 0,5

±0,5

± (0,25 - 0,1 ± (0,12 - 0,0

± 0,100/|

± 0,050/|

0

0

4-

К

К

К К актакт|

акт| акт|

)

)

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений реактивной мощности, вар: в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт 15)=1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,1 до 0,5

±0 ± (0,50 - 0,2 ± (0,32 - 0,1

± 0,20/| ± 0,13/|

,50

>0-

12-

Кр

Кр

Кре Кре еактеакт|

акт| акт|

) )

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии 5), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт| =1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,1 до 0,5

±0 ± (0,50 - 0,2 ± (0,32 - 0,1

± 0,20/|

± 0,13/|

,50

>0-

12-

Кр

Кр

Кре Кре еактеакт|

акт| акт|

) )

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений полной мощности, В^А в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А;

при U от 30 до 300 В, I от 0,01 до 0,05 А; при U от 30 до 300 В, I от 0,05 до 120

±0,50

±0,20

±0,15

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с6), Вт^ч

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0, Вт^ч:

в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

±0,10

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с 6), Вт-ч,

при U от 30 до 300 В, I от 1 до 60 А, | Креакт 1 =1,0, вар^ч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

±0,15

Диапазон измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, Вт

от 0 до 36000

Пределы допускаемой основной приведенной7) погрешности измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(l) от 0,01 до 0,05 А, ф(1)щ от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1)и от 0 до 360 градусов

±0,20

±0,10

Диапазон измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, вар

от 0 до 36000

Пределы допускаемой основной приведенной7) погрешности измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, 1(1) от 0,01 до 0,05 А, ф(1)щ от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1)и от 0 до 360 градусов

±0,30

±0,20

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с/сутки: при времени усреднения не менее 20 с;

при частоте импульсного сигнала не более 1000 Гц; при количестве периодов импульсного сигнала, за время усреднения, не более 215

±0,10

Диапазон измерений коэффициента гармонических составляющих напряжения [K(h)u], %

h от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)u] в диапазоне от 0 до 1 %8), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)u] в диапазоне от 1 до 20 %8), %

±1,0

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих тока [X(h)i], %

при I от 0.1 до 120 А; h от 2 до 40

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 0 до 1 %4), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 1 до 50 %4), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих фазных напряжений [Цъ)ск], В h от 2 до 40; K(h)u от 1 до 20 %

от 0,3 до 60

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих фазных напряжений8), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих тока [1<и)ск], А

h от 2 до 40; K(h)i от 1 до 50 %

от 0,001 до 30

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих тока4), %

±1,0

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух напряжений [ф(И)ии], градус

при U от 30 до 300 В; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух напряжений, градус8):

при h от 2 до 20

при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух токов [ф(Ъ)п], градус

при I от 0,1 до 120 А; K(h)i от 1 до 50 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух токов, градус4): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы [фф], градус при I от 0,1 до 120 А; K(h)i от 1 до 50 %; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы, градус4):

при h от 2 до 20

при h от 20 до 40

±0,3

±0,6

Наименование характеристики

Значение

Диапазон измерений активной мощности гармоник в каждой из фаз (Р(И)ф1, Вт

при h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Диапазон измерений реактивной мощности гармоник в каждой из фаз [Q(h)4>], вар

h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Пределы допускаемой приведенной7) погрешности измерений активной и реактивной мощности гармоник в каждой из фаз4), %

при I от 0,1 до 1 А; K(h)i от 10 до 50 %; при I от 1,0 до 120 А; K(h)i от 1 до 5 %;

при I от 1,0 до 120 А; K(h)i от 5 до 50 %

±3,0

±3,0

±2,0

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности [K2u], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности [K2u]8), %

±0,1

Диапазон измерений коэффициента несимметрии напряжения по нулевой последовательности [Кои], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по нулевой последовательности [Кои]8), %

±0,1

Диапазон измерений относительного значения установившегося отклонения напряжения [5Uy], %

от 0,00 до ±20,00

Пределы допускаемой абсолютной погрешности измерений относительного значения установившегося отклонения напряжения [5Uy]8), %

±0,1

Диапазон измерений отклонения частоты [Глкл], Гц при Гном = 50 Гц;

при Гном = 60 Гц

от 0,000 до ±5,000

от 0,000 до ±6,000

Пределы допускаемой абсолютной погрешности измерений отклонения частоты8), Гц

±0,01

Диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц9), полупериодов

от 1 до 8000

Пределы допускаемых абсолютных погрешностей устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц8), с

±0,006

Диапазон устанавливаемого значения глубины провала напряжения, %

при опорном напряжении от 50 до 250 В, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых провалов от 1 до 5

от 5 до 100

Пределы допускаемой абсолютной погрешности устанавливаемого значения глубины провала напряжения8), %

±1,0

Окончание таблицы 4

Наименование характеристики

Значение

Диапазон устанавливаемого значения коэффициента временного перенапряжения, отн. ед.

при напряжении перенапряжения не более максимального значения напряжения поддиапазона, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых временных перенапряжений от 1 до 5

от 1,05 до 1,30

Пределы допускаемой абсолютной погрешности устанавливаемого значения коэффициента временного перенапряжения8), отн. ед.

±0,01

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

Метрологические характеристики установок исполнений СУ201М-3-0,05-Х-Х-Х-Х-Х-Х соответствуют требованиям, предъявляемыми:

  • - государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2409 Гц, утвержденной Приказом Росстандарта № 1053 от 29 мая 2018 г.;

  • - государственной поверочной схемы для средств измерений переменного электрического тока от 140"8 до 100 А в диапазоне частот от 1-10-1 до 2406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

  • - ГОСТ 8.551-2013

3 разряд

при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд

2 разряд

  • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

  • 2) Расширенный диапазон устанавливаемого среднеквадратического значения силы тока с ненормируемой погрешностью от 0,0001 до 120 А.

  • 3) h - порядок гармоник.

  • 4) Характеристики установок исполнений СУ201М-3-0,05-К-Х-Х-Х-ТА-Х при подключении, в соответствии с эксплуатационной документацией установок, последовательных цепей поверяемых и калибруемых средств измерений к цепям тока установок без изолирующих трансформаторов тока.

  • 5) Расширенный диапазон измерений относительной погрешности измерений энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

  • 6) С учётом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

  • 7) Нормирующее значение приведенной погрешности - полная мощность гармоники.

  • 8) Характеристики установок, СУ201М-3-0,05-К-Х-Х-Х-ТА-Х.

  • 9) Расширенный диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения с ненормируемой погрешностью от 1 до 50000 полупериодов выходного сигнала.

3-0,05-Х-Х-Х-Х-ТО-Х, СУ201М-3-0,03-Х-Х-Х-Х-ТА-Х

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемых значений напряжения1), В:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений мф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

от 30 до 300

от 50 до 500

от 30 до 300

Пределы допускаемой основной относительной погрешности измерений, %: среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений мф];

среднеквадратического значения основной гармоники фазных напряжений [U(1)]

±0,052); ±0,033)

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

±0,5

Диапазон измерений и диапазон устанавливаемых значений силы тока4), А:

среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [1(1)]

от 0,001 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [I(1)], %: в диапазоне от 0,001 до 0,01 А;

в диапазоне от 0,01 до 0,05 А;

в диапазоне от 0,05 до 120 А

±0,50

±0,10

±0,05

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: диапазоне от 0,001 до 0,01 А;

в диапазоне от 0,01 до 120 А

±1,5

±0,5

Диапазон измерений суммарного коэффициента гармоник напряжения [Ки], %

при U от 30 до 300 В; h5) от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] в диапазоне от 0 до 1 %, %

±0,010

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] в диапазоне от 1 до 20 %, %

±1,0

Диапазон измерений суммарного коэффициента гармоник тока [Ki], %

при I от 0,01 до 0,1 А; h от 2 до 40

при I от 0,1 до 120 А; h от 2 до 40

от 0 до 10

от 0 до 50

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [Ki] при I от 0.01 до 0,1 А, h от 2 до 406), 7), %

±0,1

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [Ki], при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 0 до 1 %6)7), %

±0,01

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [К1] при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 1 до 50 %6)7), %

±1,0

Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

от 45 до 66

Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

±0,01

Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

±0,003

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений [ф(1)ии], градус

при U от 30 до 300 В;

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,05

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов [ф(1)п], градус при I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных токов, градус при I от 0,01 до 0,05 А при I от 0,05 до 120 А

±0,15

±0,10

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)и], градус при U от 30 до 300 В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

при U от 30 до 300 В; I от 0,01 до 0,05 А

при U от 30 до 300 В; I от 0,05 до 120 А

±0,15

±0,10

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,005

Пределы допускаемой абсолютной погрешности устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,02

Диапазон измерений выходной активной мощности, Вт: в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до 120 А, | Какт от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Кактот 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до 120 А, | Какт от 0,1 до 0,5

±0,50

± (0,16 - 0,06-

± (0,10 - 0,05-

± 0,065/| К

± 0,0375/| К

Какт| Кактактакт|

) )

Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии8), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт| =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт| от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт| от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,1 до 0,5

±0,50

± (0,16 - 0,06-

± (0,10 - 0,05-

± 0,065/| К

± 0,0375/| К

Какт| Кактактакт|

)

)

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений реактивной мощности, вар: в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %:

при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт 15)=1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,1 до 0,5

±0, ± (0,25 - 0,1 ± (0,16 - 0,0

± 0,100/|

± 0,065/|

50

0

6-

К

К

Креа

Креа реактреакт|

кт| кт|

) )

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии 8), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт| =1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт| от 0,5 до 1,0;

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт| от 0,1 до 0,5;

при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,1 до 0,5

±0, ± (0,25 - 0,1 ± (0,16 - 0,0

± 0,100/|

± 0,065/|

50

0

6-

К

К

Креа

Креа реактреакт|

кт| кт|

) )

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений полной мощности, В^А в однофазной сети;

в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А;

при U от 30 до 300 В, I от 0,01 до 0,05 А; при U от 30 до 300 В, I от 0,05 до 120

±0,50

±0,15

±0,10

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с9), Вт^ч

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0, Вт^ч:

в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

±0,05

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с9), Вт-ч,

при U от 30 до 300 В, I от 1 до 60 А, | Креакт 1 =1,0, вар^ч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

±0,10

Диапазон измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, Вт

от 0 до 36000

Пределы допускаемой основной приведенной10) погрешности измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(l) от 0,01 до 0,05 А, ф(1)щ от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1)и от 0 до 360 градусов

±0,20

±0,10

Диапазон измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, вар

от 0 до 36000

Пределы допускаемой основной приведенной10) погрешности измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, 1(1) от 0,01 до 0,05 А, ф(1)щ от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1)и от 0 до 360 градусов

±0,20

±0,15

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с/сутки: при времени усреднения не менее 20 с;

при частоте импульсного сигнала не более 1000 Гц; при количестве периодов импульсного сигнала, за время усреднения, не более 215

±0,10

Диапазон измерений коэффициента гармонических составляющих напряжения [K(h)u], %

h от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)u] в диапазоне от 0 до 1 %6)11), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения [K(h)u] в диапазоне от 1 до 20 %6)11), %

±1,0

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих тока [X(h)i], %

при I от 0.1 до 120 А; h от 2 до 40

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 0 до 1 %6)7), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 1 до 50 %6)7), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих фазных напряжений [Цъ)ск], В h от 2 до 40; K(h)u от 1 до 20 %

от 0,3 до 60

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих фазных напряжений6)11), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих тока [1(Ъ)ск], А

h от 2 до 40; K(h)i от 1 до 50 %

от 0,001 до 30

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих тока6)7), %

±1,0

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух напряжений [ф(Ъ)ии], градус при U от 30 до 300 В; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух напряжений, градус6), 11):

при h от 2 до 20

при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух токов [ф(Ъ)п], градус

при I от 0,1 до 120 А; K(h)i от 1 до 50 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух токов, градус6), 7): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы [фф], градус при I от 0,1 до 120 А; K(h)i от 1 до 50 %; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы, градус6), 7):

при h от 2 до 20

при h от 20 до 40

±0,3

±0,6

Диапазон измерений активной мощности гармоник в каждой из фаз [Р(Ь)ф], Вт

при h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Наименование характеристики

Значение

Диапазон измерений реактивной мощности гармоник в каждой из фаз [Q(h^], вар

h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Пределы допускаемой приведенной8) погрешности измерений активной и реактивной мощности гармоник в каждой из фаз6), 7), %

при I от 0,1 до 1 А; K(h)i от 10 до 50 %; при I от 1,0 до 120 А; K(h)i от 1 до 5 %;

при I от 1,0 до 120 А; K(h)i от 5 до 50 %

±3,0

±3,0

±2,0

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности [K2u], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности [K2u]6) П), %

±0,1

Диапазон измерений коэффициента несимметрии напряжения по нулевой последовательности [Кои], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по нулевой последовательности [Кои]6)П), %

±0,1

Диапазон измерений относительного значения установившегося отклонения напряжения [5Uy], %

от 0,00 до ±20,00

Пределы допускаемой абсолютной погрешности измерений относительного значения установившегося отклонения напряжения [5Uy]6)П), %

±0,1

Диапазон измерений отклонения частоты [Глкл], Гц при Гном = 50 Гц;

при Гном = 60 Гц

от 0,000 до ±5,000

от 0,000 до ±6,000

Пределы допускаемой абсолютной погрешности измерений отклонения частоты6)п), Гц

±0,01

Диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц 12), полупериодов

от 1 до 8000

Пределы допускаемых абсолютных погрешностей устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц6)11), с

±0,006

Диапазон устанавливаемого значения глубины провала напряжения, %

при опорном напряжении от 50 до 250 В, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых провалов от 1 до 5

от 5 до 100

Пределы допускаемой абсолютной погрешности устанавливаемого значения глубины провала напряжения6)’ 11), %

±1,0

Окончание таблицы 5

Наименование характеристики

Значение

Диапазон устанавливаемого значения коэффициента временного перенапряжения, отн. ед.

при напряжении перенапряжения не более максимального значения напряжения поддиапазона, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых временных перенапряжений от 1 до 5

от 1,05 до 1,30

Пределы допускаемой абсолютной погрешности устанавливаемого значения коэффициента временного перенапряжения6), 11), отн. ед.

±0,01

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 84 до 106,7

Метрологические характеристики установок исполнений СУ201М-3-0,05-Х-Х-Х-Х-Х-Х соответствуют требованиям, предъявляемыми:

  • - государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2409 Гц, утвержденной Приказом Росстандарта № 1053 от 29 мая 2018 г.;

  • - государственной поверочной схемы для средств измерений переменного электрического тока от 140"8 до 100 А в диапазоне частот от 1-10-1 до 2406 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

  • - ГОСТ 8.551-2013

3 разряд при измерении силы тока в диапазоне от 0,05 до 100 А

2 разряд

1 разряд

  • 1) Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

  • 2) Характеристики установок исполнений СУ201М-3-0,05-Х-Х-Х-Х-ТО-Х.

  • 3) Характеристики установок исполнений СУ201М-3-0,03-Х-Х-Х-Х-ТА-Х.

  • 4) Расширенный диапазон устанавливаемого среднеквадратического значения силы тока с ненормируемой погрешностью от 0,0001 до 120 А.

  • 5) h - порядок гармоник.

  • 6) Характеристики установок СУ201М-3-0,05-К-Х-Х-Х-ТО-Х.

  • 7) Характеристики установок исполнений СУ201М-3-0,03-К-Х-Х-Х-ТА-Х, при подключении, в соответствии с эксплуатационной документацией установок, последовательных цепей поверяемых и калибруемых средств измерений к цепям тока установок без изолирующих трансформаторов тока.

  • 8) Расширенный диапазон измерений относительной погрешности измерений энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

  • 9) С учетом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

  • 10) Нормирующее значение приведенной погрешности - полная мощность гармоники.

  • 11) Характеристики установок СУ201М-3-0,03-К-Х-Х-Х-ТА-Х.

  • 12) Расширенный диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения с ненормируемой погрешностью от 1 до 50000 полупериодов выходного сигнала.

Таблица 6 - Метрологические характеристики встроенного измерителя, выполняющего функции эталонного счетчика однофазных установок

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения напряжения [U], В

от 30 до 300

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения [U], %

±0,15

Диапазон измерений среднеквадратического значения силы тока [I], А

от 0,01 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы тока [I], %: в диапазоне от 0,01 до 0,05 А;

в диапазоне от 0,05 до 120 А

±0,30

±0,15

Диапазон измерений суммарного коэффициента гармоник напряжения [Ки], %

при U от 30 до 300 В; h1) от 2 до 40

от 1 до 20

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [Ки]2), %

±3,0

Диапазон измерений суммарного коэффициента гармоник тока [Кт], %

при I от 0,01 до 120 А; h от 2 до 40

от 1 до 50

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [Кт]2), %

±3,0

Диапазон измерений угла фазового сдвига между основными гармониками выходного напряжений и тока, градус при U от 30 до 300В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока, градус

±0,15

Диапазон измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности,

при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

±0,015

Диапазон измерений выходной активной мощности, Вт

от 0,075 до 36000

Пределы допускаемой основной относите измерений выходной активной мощности, при U от 30 до 300 В, I от 0,01 до 0,05 А, при U от 30 до 300 В, I от 0,05 до 0,25 А, при U от 30 до 300 В, I от 0,25 до 120 А, при U от 30 до 300 В, I от 1 до 120 А, | К«

льной

%:

Какт

Какт Какт т| от

погрешности

=1,0;

=1,0;

от 0,5 до 1,0;

0,25 до 0,5

±3,0

±0,3 ± (0,35-0,20| Какт |)

± 0,125/| Какт |

Диапазон преобразования измеренной активной мощности в частотный сигнал3), Вт

от 0,075 до 36000

Пределы допускаемой основной относите преобразования измеренной активной мощ сигнал3), %:

при U от 30 до 300 В, I от 0,01 до 0,05 А, |

при U от 30 до 300 В, I от 0,05 до 0,25 А, |

при U от 30 до 300 В, I от 0,25 до 120 А, |

при U от 30 до 300 В, I от 1 до 120 А, | К«

льной ност

Какт| КактКактт| от

погрешности и в частотный

=1,0;

=1,0;

от 0,5 до 1,0;

0,25 до 0,5

±3,0

±0,3 ± (0,35-0,20| Какт |)

± 0,125/| Какт |

Окончание таблицы 6

Наименование характеристики

Значение

Диапазон измерений выходной реактивной мощности, вар

от 0,075 до 36000

Пределы допускаемой основной относительной п измерений выходной реактивной мощности, %: при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт

при U от 30 до 300 В, I от 0,05 до 0,25 А, | Креакт

при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт |

при U от 30 до 300 В, I от 1 до 120 А,| Креакт| от

огрешности

=1,0;

=1,0;

от 0,5 до 1,0;

0,25 до 0,5

±3,0

±0,3 ± (0,35-0,20| Креакт 1)

± 0,125/ | Креакт |

Диапазон преобразования измеренной реактивной мощности в частотный сигнал3), вар

от 0,075 до 36000

Пределы допускаемой основной относительной п преобразования измеренной реактивной мощнос сигнал, %3):

при U от 30 до 300 В, I от 0,01 до 0,05 А,| Креакт| при U от 30 до 300 В, I от 0,05 до 0,25 А,| Креактпри U от 30 до 300 В, I от 0,25 до 120 А,| Креактпри U от 30 до 300 В, I от 1 до 120 А,| Креакт| от

огрешности ти в частотный

=1,0;

=1,0;

от 0,5 до 1,0;

0,25 до 0,5

±3,0

±0,3

± (0,35-0,20| Креакт |) ± 0,125/ | Креакт |

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с4), Вт^ч

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0

от 0,8 до 9000

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0

±0,20

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с4), вар^ч

при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0

от 0,8 до 9000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

при U от 30 до 300 В, I от 1 до 60 А, |Креакт|=1,0

±0,25

  • 1) h - порядок гармоник.

  • 2) Характеристики источника испытательных сигналов установок СУ20 1М-1-0,20-К-Х-Х-Х-Х-Х.

  • 3) Передаточные числа частотного выхода источника испытательных сигналов однофазных установок, в зависимости от поддиапазонов тока, приведены в эксплуатационной документаци.

  • 4) С учетом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

тока

Наименование характеристики

Значение

Диапазон частоты тока, Гц

от 45 до 66

Диапазон первичного тока [I], А

от 0,05 до 120Х) от 0,01 до 1202)

Пределы допускаемой относительной токовой погрешности встроенных пассивных изолирующих трансформаторов тока1), 3), %:

при нагрузке до 0,002 Ом, при I от 0,05 до 0,25 А;

±0,03

при нагрузке до 0,002 Ом, при I от 0,25 до 120 А;

±0,02

при нагрузке до 0,004 Ом, при I от 0,05 до 0,25 А;

±0,05

при нагрузке до 0,004 Ом, при I от 0,25 до 120 А

±0,03

Пределы допускаемой абсолютной угловой погрешности, ' (угловых минут) встроенных пассивных изолирующих трансформаторов тока 1):

при нагрузке до 0,002 Ом, при I от 0,05 до 0,25 А;

±4,0

при нагрузке до 0,002 Ом, при I от 0,25 до 120 А;

±2,3

при нагрузке до 0,004 Ом, при I от 0,05 до 0,25 А;

±6,0

при нагрузке до 0,004 Ом, при I от 0,25 до 120 А

±4,0

Пределы допускаемой относительной токовой погрешности встроенных активных изолирующих трансформаторов тока 2), 3), %:

при I от 0,01 до 0,05 А;

±0,030

при I от 0,05 до 0,20 А;

±0,015

при I от 0,20 до 120 А

±0,010

Пределы допускаемой абсолютной угловой погрешности встроенных активных изолирующих трансформаторов тока 2) 3), ' (угловых минут):

при I от 0,01 до 0,05 А;

±1,8

при I от 0,05 до 0,20 А;

±0,9

при I от 0,20 до 120 А

±0,6

1) Характеристики установок исполнений СУ201М-Х-Х-Х-Х-Х-Х-ТП

П-Х.

2) Характеристики установок исполнений СУ201М-Х-Х-Х-Х-Х-Х-ТА-Х.

3) Значения верхних пределов сопротивления вторичной нагрузки встроенных изолиру-

ющих трансформаторов тока приведены в таблице 11

Таблица 8 - Дополнительные погрешности установок

Наименование дополнительной погрешности

Значение дополнительной погрешности

Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности:

Продолжение таблицы 8

Наименование дополнительной погрешности

Значение дополнительной погрешности

Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

- измерений среднеквадратического значения фазного напряжения U, фазного напряжения основной гармоники U(1) 1), 2), междуфазного напряжения Шф1^

1,0

U и U(1) от 30 до 300В, имф от 50 до 500В

- измерений среднеквадратического значения силы тока I, силы тока основной гармоники 1(1)^ 2);

I и 1(1) от 0,01 до 120 А

- измерений активной, реактивной и полной мощностей, измерений активной и реактивной энергии1) , 2), измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков;

U от 30 до 300В,

I от 0,01 до 120 А, 1Какт13) от 0,1 до 1,0 или |Креакт13) от 0,1 до 1,0

- измерений активной и реактивной мощностей основной гармоники1) , 2);

U от 30 до 300В, I от 0,01 А до Imax

- измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчиков.

Время усреднения не менее 20 с. Частота не более 1000 Гц. Количество периодов импульсного сигнала, за время усреднения, не должно превышать 215

Пределы допускаемой дополнительной погрешности от искажения формы кривой тока при изменении суммарного коэффициента гармоник от 20 до 50 % на каждые 10 %, в долях от пределов допускаемой основной погрешности:

- измерений среднеквадратического значения силы тока I, силы тока основной гармоники 1(1)^ 2);

1,0

I и I(1) от 0,01 до 120 А

- измерений активной, реактивной и полной мощностей, измерений активной и реактивной энергии1) , 2), измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

U от 30 до 300В,

I от 0,01 до 120 А, 1Какт1 от 0,1 до 1,0 или 1Креакт1 от 0,1 до 1,0

Пределы допускаемой дополнительной погрешности от несимметрии напряжений и нагрузки в трехфазной цепи при прерывании одной или двух фаз трехфазной цепи, в долях от пределов допускаемой основной погрешности:

- измерений активной, реактивной и полной мощностей, измерений активной и реактивной энергии1), измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

2,0

U от 30 до 300В,

I от 1,0 А до 60 А, 1Какт1 =1,0 или 1Креакт=1,0

  • 1) Характеристики эталонного счетчика установок трехфазного исполнения

  • 2) Характеристики измерительного блока, выполняющего функции эталонного счетчика установок однофазного исполнения

  • 3) Какт - коэффициент активной мощности, Креакт - коэффициент реактивной мощности.

Наименование характеристики, единица измерений

Значение

Габаритные размеры составных частей установок, мм, не более:

- источник испытательных сигналов;

600x800x1250^

600х800х17002)

- стенд.

1600x800x19501)

1600х650х17002)

Масса составных частей установок, кг, не более:

- источник испытательных сигналов;

1301)

2402)

- стенд.

1901)

2302)

Номинальное значение напряжения сети питания, В

2301)

Зх230/4002)

Номинальная частота тока сети питания, Г ц

50 или 60

Мощность, потребляемая от сети питания, В^А, не более

35001)

3x35002)

Величины, погрешности измерений которых поверяемыми и калибруемыми средствами измерений должны автоматически определяться в ручном, полуавтоматическом и автоматическом режимах работы установок по результатам, получаемым от испытуемых средств измерений по цифровому интерфейсу

Соответствуют таблице 12

Возможность групповой поверки и калибровки:

  • - однофазных счетчиков с гальванически соединенными последовательными и параллельными цепями;

  • - трехфазных счетчиков с гальванически соединенными последовательными и параллельными цепями.

Возможно в зависимости от исполнения и состава установок

Возможность автоматической калибровки счетчиков со стандартными цифровыми интерфейсами

Возможно для величин, приведенных в таблице 12, а также - для встроенных в калибруемые счетчики часов

Количество импульсных входов на каждом поверочном месте для подключения электронных испытательных выходов счетчиков, шт.

1 или 2 в зависимости от исполнения установок

Нестабильность установленных значений при времени усреднения 10 с, %/мин., не более

  • - среднеквадратического значения напряжения;

  • - среднеквадратического значения силы тока;

  • - мощности

±0,02

±0,05

±0,05

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

  • 1) Характеристики однофазных установок.

  • 2) Характеристики трехфазных установок.

Наименование характеристики, единица измерений

Значение

Номинальные значения поддиапазонов канала напряжения [иип], В

30; 57,7; 127; 220

Пределы изменения выходного фазного напряжения на поддиапазонах, % от Urn:

при ииП 30 В;

от 10 до 120

при иип 57,7; 127 В;

от 50 до 120

при иип 220 В

от 50 до 136

Максимальное значение выходной мощности канала напряжения [Sbux и ном] при напряжении не менее номинального значения поддиапазона, В^А: при иип 30 В;

150

при иип 57,7 В;

300

при иип 127 В;

300

при иип 220 В

600

Допустимый характер нагрузки канала напряжения при последовательном соединении активной и реактивной составляющих

от 0,2 (емк.) до 1,0

эквивалентного сопротивления нагрузки, коэффициент мощно-

от 0,2 (инд.) до 1,0

сти

Суммарный коэффициент гармоник выходного синусоидального напряжения при напряжении не менее 30 В, %, не более

1

порядок [h] задаваемых высших гармоник сигнала напряжения

от 2 до 21

Диапазон задаваемых коэффициентов высших гармоник сигнала напряжения [Кии] при основной гармонике не менее 30 В, при выходной мощности не более 50 % от максимального значения, %:

при h от 2 до 5;

от 1 до 20

при h от 6 до 21

от 1 до 5

Диапазон изменения углов сдвига фазы основных и высших гармоник выходных сигналов фазных напряжений, градусов

от 0 до 360

Таблица 11 - Основные технические характеристики канала тока установок

иаименование характеристики, единица измерений

Значение

иоминальные значения поддиапазонов канала тока [1ип], А

0,001; 0,01; 0,1; 1;

10; 30; 60; 120

пределы изменения выходного тока [I] на поддиапазонах, % от 1ип: при 1ип 0,001; 0,01; 0,1; 1; 10 А;

от 10 до 100

при1ип30 А;

от 34 до 100

при 1ип 60; 120 А

от 50 до 100

Максимальное значение выходной мощности канала тока [Sbux i max] при номинальном значении силы тока поддиапазона, В^А: при 1ип 0,001 А;

0,01

при 1ип 0,01 А;

0,1

при 1ип 0,1 А;

1

при1ип1 А;

20

при1ип10 А;

200

при 1ип 30; 60; 120 А

1000

Верхний предел сопротивления вторичной нагрузки пассивных изолирующих трансформаторов тока поверочных мест стендов при I от 0,05 до 120 А включ., Ом1)

0,002 или 0,004

Окончание таблицы 11

Наименование характеристики, единица измерений

Значение

Верхний предел сопротивления вторичной нагрузки активных изолирующих трансформаторов тока поверочных мест стендов, Ом2):

  • - при I от 0,01 до 2 А включ.

  • - при I от 2 до 10 А включ.

  • - при I от 10 до 100 А включ.

  • - при I от 100 до 120 А включ.

0,028

0,014

0,007

0,005

Суммарный коэффициент гармоник выходного синусоидального тока при выходном токе не менее 0,01 А, %, не более

2

Порядок [h] задаваемых высших гармонических составляющих тока

от 2 до 21

Диапазон задаваемых коэффициентов высших гармонических составляющих тока [Кы] при основной гармонике не менее 0,1 А, при выходной мощности не более 50 % от максимального значения, %: при 1нп=60 А и менее, при h от 2 до 5;

при 1нп=120 А, при h от 2 до 5;

при h от 6 до 21

от 1 до 40

от 1 до 20

от 1 до 10

Диапазон изменения углов фазового сдвига основных и высших гармоник выходных сигналов тока, градус

360

1) Характеристики установок исполнений СУ201М-Х-Х-Х-Х-Х-Х-Тп-Х.

2* Характеристики установок исполнений СУ201М-Х-Х-Х-Х-Х-Х-ТА-Х.

Таблица 12 - Величины, погрешности измерений которых поверяемыми и калибруемыми средствами измерений автоматически определяются установками по результатам, получаемым по цифровому интерфейсу

Наименование величины

Среднеквадратические значения фазного напряжения и фазного тока1-*’ 2*

Среднеквадратические значения фазных и междуфазных напряжений, фазных напряжений основной гармоники, фазных токов, фазных токов основной гармоники3*’ 4)

Активная и реактивная мощности в однофазной сети

Активная, реактивная и полная мощности в каждой из фаз трехфазной четырехпроводной сети, в однофазных сетях и трехфазной мощности в трехфазной четырехпроводной сети 3)’ 4)

Активная, реактивная и полная трехфазные мощности в трехфазной трехпроводной се-ти3*’ 4)

Активная и реактивная мощности основной гармоники в каждой из фаз трехфазной четырехпроводной сети и в однофазных сетях3*’ 4)

Угол фазового сдвига основной гармоники сигнала напряжения относительно основной гармоники сигнала тока1*’ 2)

Углы фазового сдвига основных гармоник сигналов фазных и междуфазных напряжений относительно основных гармоник сигналов фазных токов 3)4)

Углы фазового сдвига основных гармоник сигналов фазных напряжений относительно основных гармоник сигналов фазных напряжений других фаз, а также углов фазового сдвига основных гармоник сигналов междуфазных напряжений относительно других междуфазных напряжений3*’ 4)

Углы фазового сдвига основных гармоник сигналов фазных токов относительно основных гармоник сигналов фазных токов других фаз3*’ 4)

Коэффициенты активной и реактивной мощностей однофазной сети1*’ 2*

Коэффициенты активной и реактивной мощностей трехфазной сети3*’ 4*

Частота тока основной гармоники

Окончание таблицы 12

Наименование величины

Суммарный коэффициент гармоник сигналов напряжения

Суммарный коэффициент гармоник сигналов тока

Коэффициенты гармонических составляющих сигналов напряжения4)

Коэффициенты гармонических составляющих сигналов тока4)

Коэффициент несимметрии напряжения по обратной последовательности4-*

Коэффициент несимметрии напряжения по нулевой последовательности4*

Отклонение частоты4*

Установившееся отклонение напряжения4*

Длительности провала напряжения2* 4)

Длительности временного перенапряжения2* 4)

Глубины провала напряжения2* 4)

Коэффициента временного перенапряжения2* 4)

1* Характеристики установок СУ201М-1-0,2-О-Х-Х-Х-Х-Х. 2* Характеристики установок СУ201М-1-0,2-К-Х-Х-Х-Х-Х 3* Характеристики установок СУ201М-3-Х-О-Х-Х-Х-Х-Х.

4) Характеристики установок СУ201М-3-Х-К-Х-Х-Х-Х-Х.

Знак утверждения типа

наносится на тыльную сторону стойки источника испытательных сигналов в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 13 - Комплект поставки однофазных установок

Наименование

Обозначение

Количество

Установка для поверки счетчиков электрической энергии СУ201М

Одно из исполнений

1 шт.

Руководство по эксплуатации

САНТ.411722.004 РЭ

1 экз.

Формуляр

САНТ.411722.004 ФО

1 экз.

Методика поверки

САНТ.411722.003 Д1

1 экз.

Комплект запасных частей и принадлежностей

Одно из исполнений согласно формуляра САНТ.411722.004 ФО

1 комплект

Таблица 14 - Комплект поставки трехфазных установок

Наименование

Обозначение

Количество

Установка для поверки счетчиков электрической энергии СУ201М

Одно из исполнений

1 шт.

Руководство по эксплуатации

САНТ.411722.003 РЭ

1 экз.

Формуляр

САНТ.411722.003 ФО

1 экз.

Методика поверки

САНТ.411722.003 Д1

1 экз.

Комплект запасных частей и принадлежностей

Одно из исполнений согласно формуляра САНТ.411722.003 ФО

1 комплект

Поверка

осуществляется по документу САНТ.411722.003 Д1 «ГСИ. Установка для поверки счетчиков электрической энергии СУ201М. Методика поверки», утвержденному ФБУ «Ставропольский ЦСМ» 27 августа 2020 года.

Основные средства поверки:

- ваттметр-счетчик многофункциональный СЕ603М1.3-ХХ-0,02-120 (регистрационный номер в Федеральном информационном фонде 76866-19), напряжение от 30 до 300 В, сила тока от 0,001 до 120 А, диапазон частот от 45 до 66 Гц, коэффициент мощности от минус 1 до 1, погрешность измерений напряжения, силы тока, мощности ±0,02 %.

- частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 41190-09), диапазон частот сигнала от 0,01 Гц до 2500 МГц, нестабильность частоты опорного генератора не более +10-7 за 12 месяцев.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в виде пломбы в гнездах крепежных винтов корпусов однофазных источников, а также в гнездах крепежных винтов корпусов встроенных пассивных изолирующих трансформаторов тока или в виде навесной пломбы на корпусах встроенных активных изолирующих трансформаторов тока (место нанесения указано на рисунках 2, 3 и 4).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков электрической энергии СУ201М.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Приказ Росстандарта № 1053 от 29 мая 2018 г. Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от V10-2 до 2^109 Гц

Приказ Росстандарта № 575 от 14 мая 2015 г. Об утверждении государственной поверочной схемы для средств измерений переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10-1 до 2406 Гц

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ТР ТС 004/2011 Технический регламент Таможенного союза. О безопасности низковольтного оборудования;

ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств.

ТУ 26.51.43-132-63919543-2018 Установки для поверки счетчиков электрической энергии СУ201М. Технические условия.

Изготовитель:

Акционерное общество «Электротехнические заводы "Энергомера» (АО «Энергомера»)

ИНН 2635133470

Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415

Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия

Web-сайт: http://www.energomera.ru

E-mail: concern@energomera.ru

Испытательный центр:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Ставропольском крае»

Адрес: 355035, г. Ставрополь, ул. Доваторцев, 7 а

Тел./факс: (8652) 35-21-77, 35-76-19 / 95-61-94

Email: ispcentrcsm@gmail.com

Аттестат аккредитации ФБУ «Ставропольский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311537 выдан 19.02.2016 г.




Приказ Росстандарта №469 от 25.02.2022, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 февраля 2022 г.

469

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2020 г.

№ 2120 «Об утверждении типов средств измерений»

В связи с технической ошибкой приказываю:

  • 1. Внести изменения в пункт 37 приложения к приказу от 15 декабря 2020 г. № 2120 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

А.П.Шалаев

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437

Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

\________________________________




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
