Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «19» мая 2020 г. № 936
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка расходомерная СПУ ПГ-2М
Назначение средства измеренийУстановка расходомерная СПУ ПГ-2М (далее - СПУ ПГ-2М) предназначена для воспроизведения объемного расхода и объема газа.
Описание средства измеренийПринцип действия СПУ ПГ-2М основан на подаче природного газа из газопровода высокого давления после редуцирования в одну из трех измерительных линий. Для переключения потока газа в состав измерительных линий включена запорно-регулирующая арматура. В качестве эталонных средств измерений объемного расхода и объема газа применяется комплект из девяти критических сопел, которые могут подключаться с помощью запорно-регулирующей арматуры в любой комбинации.
Контрольные турбинные расходомеры ДРОТ-800 и ДРОТ-1600 устанавливаются в измерительные линии последовательно с поверяемыми счетчиками. Преобразователи давления и температуры, установленные в местах расположения эталонного и поверяемого средств измерений, обеспечивают измерения параметров газового потока при рабочих условиях. Подогрев газа от исходной температуры на 20 °С производится с помощью теплообменного аппарата при расходе Qс= 2500 м3/ч (С)с - расход, приведенный к стандартным условиям).
В состав СПУ ПГ-2М входят:
-
- ресивер для выравнивания температурного поля;
-
- бойлер с теплообменным аппаратом для подогрева природного газа;
-
- два фильтра для очистки газа;
-
- три измерительные линий с прямыми участками газопровода;
-
- контрольные расходомеры ДРОТ-800 и ДРОТ-1600;
-
- комплект из девяти эталонных критических сопел и запорно-регулирующая арматура;
-
- система обработки результатов измерений (ПК);
-
- система контроля разности давлений, избыточного и абсолютного давления и температуры в составе:
-
- пяти датчиков давления 408-ДИ (регистрационный № 16557-98), погрешность ±0,15 %;
-
- четырех термометров сопротивления ТСП (100П) (регистрационный № 22812-02), кл. А;
-
- двух термометров сопротивления ТСМ (100М) (регистрационный № 22812-02) кл. А;
-
- системы искробезопасного электропитания (ExiIIAT4).
Общий вид установки расходомерной СПУ ПГ-2М представлен на рисунках 1-4.

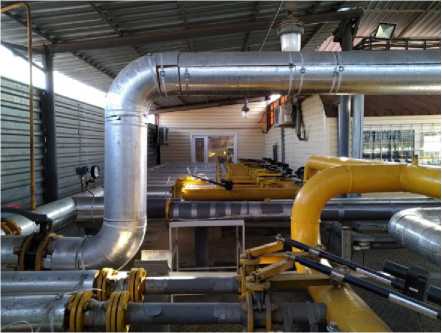

Рисунок 1 - Комплект эталонных критических

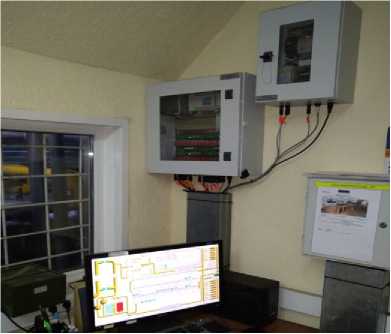

Рисунок 2 - Операторная (системы
сопел и запорно-регулирующей арматуры

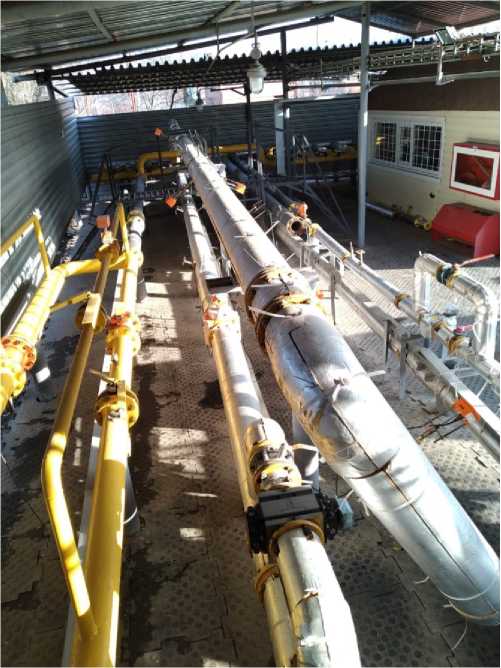

Рисунок 3 - Общий вид установки расходомерной СПУ ПГ-2М
обработки результатов измерений (ПК))

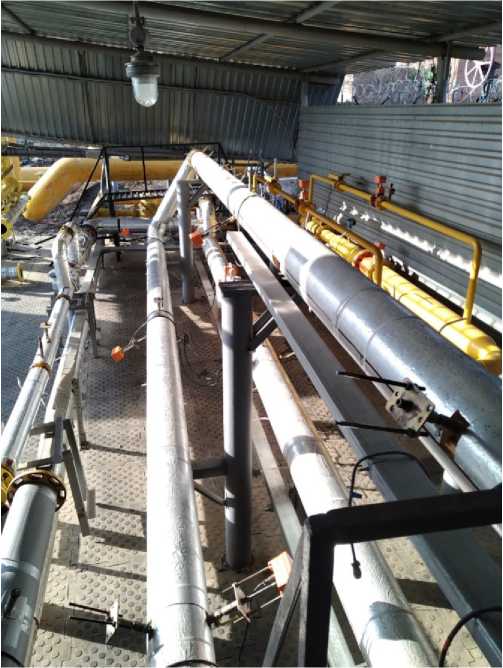

Рисунок 4 - Общий вид установки расходомерной СПУ ПГ-2М
Пломбирование установки расходомерной СПУ ПГ-2М не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) СПУ ПГ-2М установлено на IBM-совместимом компьютере с блоками сопряжения (АЦП и ЦАП). ПО обеспечивает обработку результатов измерений давлений, температуры, разности давлений, частоты и количества электрических импульсов и вычисляет объем газа и погрешность поверяемого средства измерений.
Программное обеспечение разделено на метрологически значимую часть и метрологически незначимую часть. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных. Метрологические характеристики СПУ ПГ-2М нормированы с учетом влияния программного обеспечения. Идентификационные данные ПО СПУ ПГ-2М приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MasterSCADA |
Номер версии (идентификационный номер) ПО, не ниже |
3.3 |
Цифровой идентификатор ПО |
62b9553f |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты программного обеспечения СПУ ПГ-2М от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон воспроизведений объемного расхода газа Qс (Qo - расход, приведенный к стандартным условиям), м3/ч |
от 12 до 16000 |
Пределы допускаемой относительной погрешности при измерении объема газа, % |
±0,3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диаметры условного прохода поверяемых средств измерений, мм |
от 50 до 250 |
Напряжение питающей сети переменного тока, В |
от 198 до 253 |
Частота напряжения питания, Г ц |
50±1 |
Потребляемая мощность, кВт, не более |
10 |
Габаритные размеры установки, мм, не более: - длина |
27000 |
- ширина |
15000 |
Масса контрольных расходомеров, кг, не более: - ДРОТ-1600 |
45 |
- ДрОТ-800 |
23 |
Максимальное избыточное давление измеряемой среды, кПа |
600 |
Условия эксплуатации: - температура окружающего воздуха и измеряемой среды, °С |
от -30 до +50 |
- относительная влажность воздуха, %, |
до 80 |
- атмосферное давление, кПа |
от 97,3 до 106,7 |
Средняя наработка на отказ, ч, не менее |
42000 |
Полный средний срок службы, лет, не менее |
10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Установка расходомерная |
СПУ ПГ-2М |
1 шт. |
Методика поверки |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 шт. |
осуществляется по документу «Установка расходомерная СПУ ПГ-2М. Методика поверки», утвержденной ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» 10.02.2004 г.
Основные средства поверки:
- государственный первичный эталон массового расхода газа ГЭТ 118-79, диапазон массового расхода газа от 144 до 1440 кг/ч, СКО = 0,05 %, НСП = 0,05%;
-
- термометр СП-95 (регистрационный номер 1879-04), диапазон от 0 до плюс 35 °С, пределы абсолютной погрешности ±0,2 °С;
-
- барометр РТВ200 модель PTB220В (регистрационный номер 14898-99), диапазон измерений от 500 до 1100 гПа, пределы допускаемой основной абсолютной погрешности ±0,2 гПа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к установке расходомерной СПУ ПГ-2МГОСТ 8.369-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода газа в диапазоне от 440-2 до 2,5402 кг/с
Техническая документация изготовителя
ИзготовительОбщество с ограниченной ответственностью НПО «Турбулентность-ДОН»
(ООО НПО «Турбулентность-ДОН»)
ИНН 6141021685
Юридический адрес: 344064, г. Ростов-на-Дону, ул. Таганрогская, д. 117, офис 312
Адрес: 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8
Телефон/факс: +7 (863) 203-77-80/+7 (863) 203-77-81
E-mail: info@turbo-don.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон/факс: +7 (812) 251-76-01/+7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«19» мая 2020 г.
