№2102 от 05.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 29042
О переоформлении свидетельства об утверждении типа средства измерений № 41829"Преобразователи постоянного напряжения в код ПНКВ-3" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
5 октября 2017 г.
№ 2102____
О переоформлении свидетель¥т#йаоб утверждении типа средства измерений № 41829«Преобразователи постоянного напряжения в код ПНКВ-3» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО «Научно-производственное объединение САУТ» от 02 августа 2017 г. № 2260 и № 2261 приказываю:
-
1. Внести изменения в описание типа на преобразователи постоянного напряжения в код ПНКВ-3, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46252-10, изложив его в новой редакции согласно приложению к настоящему приказу. Установить МП 55-263-2010 с изменением № 1 «ГСП. Преобразователи постоянного напряжения в код ПНКВ-3. Методика поверки», утвержденному ФГУП «УНИИМ» 07.08.2017 г., в качестве документа на поверку преобразователей постоянного напряжения в код ПНКВ-3, вновь выпускаемых и находящихся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 41829
«Преобразователи постоянного напряжения в код ПНКВ-3»,
зарегистрированное в Федеральном информационном фонде по обеспечению
единства измерений под номером 46252-10, в связи с внесением изменений
<—_____ _____________\-
3. Управлению метЬологии|Ся элеЖ?™№№)оборфГУП
х Федеральное агентство по техническому регулированию и
соотаетств1Ш2щ^едминистоэтивны]\ с регламентом
I и выдачу его
в методику поверки.
Подлинник электронного документа, подписанного ЭП, [ОГИИГСЯ /(grpe ’
Федеральное агентство по техническому регулированию и
(А.Ю.Кузин) обеспечить в оформление свидетельства : юридическому лицу или индивидуалвн^давта^едЕРринимателю.
* Кому выдан: Голубев СергеЙтергеевич
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
4. Контроль за исполн ен^е^е^стоя^егоа^риказа оставляюj
а собой.
Заместитель Руководителя
С.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «05» октября 2017 г. №2102
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи постоянного напряжения в код ПНКВ-3
Назначение средства измерений
Преобразователи постоянного напряжения в код ПНКВ-3 (далее - ПНКВ-3) предназначены для измерений и преобразования постоянного напряжения в последовательный код и передачи результата преобразования по линии связи RS-485.
Описание средства измерений
Принцип действия ПНКВ-3 основан на измерении и преобразовании постоянного напряжения в последовательный код с помощью аналого-цифрового преобразователя (АЦП), интегрированного в микроконтроллер. Измеренное микроконтроллером напряжение в виде 10-тиразрядного двоичного кода через схему гальванической развязки ПНКВ-3 подается на микроконтроллер обработки данных. Прочность изоляции гальванической развязки 10 кВ.
Микроконтроллер обработки данных преобразует результаты измерений в десятичную форму (ASCII код) и по запросу внешнего устройства передает результат преобразования в линию связи RS-485.
Конструктивно ПНКВ-3 выполнен в пластмассовом корпусе, расположенном на текстолитовой пластине, имеющей отверстия для крепления к месту установки.
Преобразователи выпускаются в следующих исполнениях: ПНКВ-3 09Б.24.00.00 и ПНКВ-3 09Б.24.00.00-01. Исполнение ПНКВ-3 09Б.24.00.00-01 обеспечивает более высокий срок службы изделия.
Общий вид преобразователя с указанием схемы пломбировки от несанкционированного доступа представлен на рисунке 1.

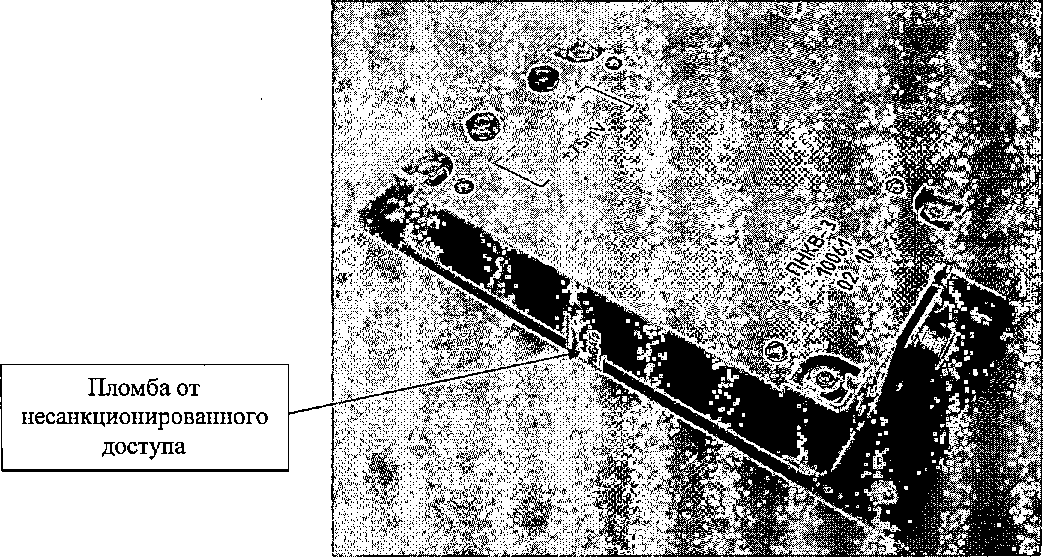

Рисунок 1 - Общий вид преобразователя постоянного напряжения в код ПНКВ-3 с указанием схемы пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение (ПО) ПНКВ-3 обеспечивает измерение и преобразование постоянного напряжения в последовательный код, передачу результатов преобразования в линию связи RS-485 и настройку ПНКВ-3. Встроенное ПО ПНКВ-3 устанавливается при выпуске преобразователей из производства, в процессе эксплуатации недоступно пользователю для изменения и считывания. Для защиты метрологических характеристик от несанкционированного доступа и изменения предусмотрено ограничение доступа к параметрам настройки ПНКВ-3 с использованием аппаратного ключа - Эмулятора МПСУиД. Метрологические характеристики ПНКВ-3, указанные в таблице 3, нормированы с учетом встроенного ПО ПНКВ-3. Идентификационные данные метрологически значимой части встроенного ПО ПНКВ-3 указаны в таблице 1. Уровень защиты встроенного ПО ПНКВ-3 от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО ПНКВ-3
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Pnkv mvi.a90 |
Pnkv 164.a90 |
|
Номер версии (идентификационный номер) ПО |
2 |
2 |
|
Цифровой идентификатор ПО |
143522fdb017413db 5e7b33898fl7b95 |
49eacda4al8fcf77ed. 19d08559ae7764 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
В комплект поставки ПНКВ-3 (по требованию заказчика) входит программное обеспечение - программа «pnkv_test.exe», предназначенная для контроля работоспособности и проведения поверки ПНКВ-3. Данное ПО обеспечивает настройку ПНКВ-3 с персонального компьютера типа IBM PC, вывод контролируемых параметров на компьютер по интерфейсу RS-485. Для доступа к ПНКВ-3 с использованием программы «pnkv_test.exe» необходимо установить аппаратный ключ Эмулятор МПСУиД, обеспечивающий защиту параметров настройки ПНКВ-3 от несанкционированного доступа. ПО «pnkv_test.exe» не оказывает влияния на метрологические характеристики ПНКВ-3. Идентификационные данные метрологически значимого ПО «pnkv_test.exe» указаны в таблице 2. Уровень защиты ПО «pnkv_test.exe» от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО «pnkv test.exe»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
pnkv test.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
66df24f73a55482e771df2836bdfdf3d |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений постоянного напряжения на входе преобразователя, мВ |
±75 |
|
Единица младшего разряда, мВ |
0,01 |
|
Пределы допускаемой основной приведенной погрешности преобразования постоянного напряжения, % Нормирующее значение, мВ |
±0,5 150 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразователя, вызванной отклонением температуры окружающего воздуха от нормальных условий измерений, % Нормирующее значение, мВ |
±1,0 150 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от+15 до +35 от 45 до 80 от 84 до 106 |
|
Климатическое исполнение преобразователя |
У |
|
Категория размещения по ГОСТ 15150, при температуре окружающего воздуха от -40 до +50 °C |
2 |
|
Характеристики протокола передачи выходного кодированного сигнала ПНКВ-3:
| |
|
Напряжение питания постоянного тока, В |
от 45 до 55 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Масса, кг, не более |
0,4 |
|
Габаритные размеры, мм, не более
|
35 85 175 |
|
Класс оборудования по способу защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
0 |
|
Степень защиты от внешних воздействий |
IP53 |
|
Средняя наработка на отказ, ч, не менее - для ПНКВ-3 09Б.24.00.00 |
70000 |
|
Срок службы, лет, не менее
|
15 20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность ПНКВ-3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь постоянного напряжения в код ПНКВ-3 |
09Б.24.00.00 09Б.24.00.00-01 |
1 шт. |
- |
|
Паспорт |
09Б.24.00.00 ПС |
1 экз. |
- |
|
Руководство по эксплуатации |
09Б.24.00.00 РЭ |
2 экз. |
В один адрес |
|
Методика поверки |
МП 55-263-2010 |
2 экз. | |
|
Программное обеспечение |
«pnkv_test.exe» |
1 комплект |
на CD-диске, по требованию заказчика |
|
Пульт проверки ПП-ПНКВ-3 |
ВР2.702.847 |
1 шт. |
По требованию заказчика |
|
Эмулятор МПСУиДО |
12Г.41.00.00 |
1 шт. | |
|
Эмулятор МПСУиД. Руководство по эксплуатации |
12Г.41.00.00 РЭ |
1 экз. | |
|
Кабель для проверки электрической прочности изоляции |
ВР4.855.827 |
1 шт. | |
|
Кабель для проверки сопротивления изоляции |
ВР4.855.825 |
1 шт. | |
|
Комплектность в соответствии с эксплуатационной документацией | |||
Поверка
осуществляется по документу МП 55-263-2010 «ГСП. Преобразователь постоянного-напряжения в код ПНКВ-3. Методика поверки с изменением № 1», утвержденному ФГУП «УНИИМ» в августе 2017 г.
Основные средства поверки:
- Рабочий эталон 3-го разряда единицы напряжения постоянного электрического тока по ГОСТ 8.027-2001 (регистрационный номер в Федеральном информационном фонде 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверямых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ПНКВ-3.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям постоянного напряжения в код ПНКВ-3
ГОСТ 8.027-2001 ГСП. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
' Преобразователь постоянного напряжения в код ПНКВ-3. Технические условия 09Б.24.00.00 ТУ.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение САУТ» (ООО «НПО САУТ»)
ИНН 6659017039
Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15, оф. 220
Телефон: (343) 358-41-81, факс: (343) 350-20-39
E-mail: info@saut.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: imiim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
