ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П»

Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» (далее - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, v

Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного фирмой Dart Sensors Ltd., Великобритания, и предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.

Анализаторы представляют собой автоматические портативные приборы.

Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в показания на сенсорном экране. На сенсорном экране отображаются результаты измерений, а также сообщения о режимах работы анализаторов, указания оператору, текущие день недели, дата и время, дата очередной поверки, количество сохраненных в памяти анализаторов измерений, индикатор состояния заряда аккумуляторного блока, индикаторы установления координат места проведения измерения и соединения Bluetooth. Электрическое питание анализаторов может осуществляться от перезаряжаемого аккумуляторного Li-ion блока, от адаптера сети переменного тока 220 В или от внешнего источника постоянного тока (бортовая сеть автомобиля). Управление анализаторами осуществляется с помощью сенсорного экрана и двух кнопок, расположенных на лицевой панели. Анализаторы обеспечивают звуковую сигнализацию, информирующую об этапах работы и забора проб воздуха.

Анализаторы имеют два режима отбора пробы воздуха - автоматический и ручной. Для отбора проб воздуха используются сменные мундштуки специальной формы.

Анализаторы выпускаются в трех исполнениях, отличающихся конструктивными особенностями:

• - «Юпитер» - поставляется без термопринтера, имеет возможность работы с внешним термопринтербМ, который при необходимости можно присоединить к корпусу анализатора;

• - «Юпитер-П» — поставляется с внешним термопринтером, который при необходимости можно присоединить к корпусу анализатора;

• - «Юпитер-К» - поставляется со встроенным термо принтером, который при необходимости можно отсоединить и использовать как внешний.

Анализаторы всех трех исполнений при маркировании, а также в распечатанном протоколе измерений обозначаются как «АЛКОТЕКТОР Юпитер».

В памяти анализаторов сохраняются от 20000 до 30000 результатов последних измерений (в зависимости от объема сохраняемых данных вместе с результатом измерения).

Анализаторы снабжены приемником системы позиционирования (GPS или ГЛОНАСС) для определения координат места проведения измерения и автоматического внесения их в протокол Измерения.

Таблица 1 - Информация, содержащаяся в распечатанном протоколе измерения

Внешний вид анализаторов представлен на рисунках протокола измерения представлен на рисунке 5.

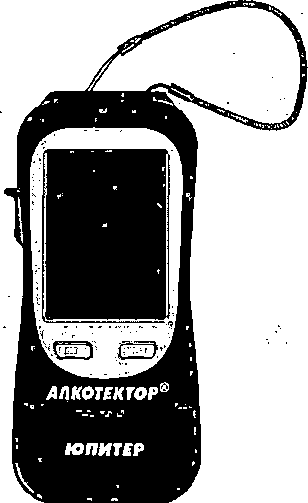

Рисунок 1 - Общий вид анализатора «АЛКОТЕКТОР» исполнение «Юпитер»

Рисунок 2 - Общий вид анализатора «АЛКОТЕКТОР» исполнение «Юпитер-К»

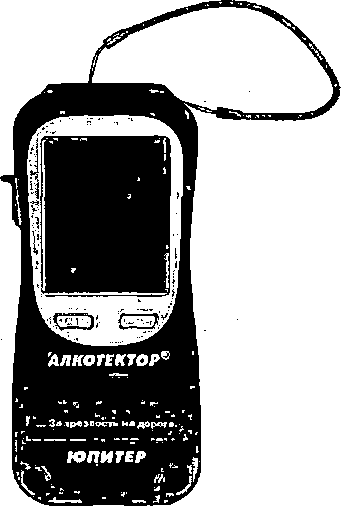

Рисунок 3 - Общий вид анализатора «АЛКОТЕКТОР» исполнение «Юпитер-П»

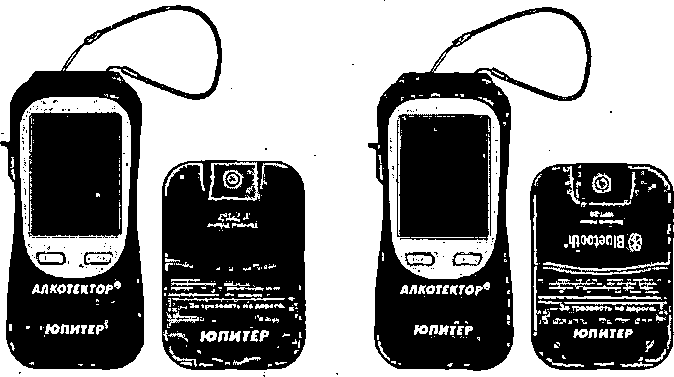

(два варианта оформления лицевой панели внешнего термопринтера)

Рисунок 5 - Пример распечатанного протокола измерения

Анализаторы имеют встроенное программное обеспечение Юпитер-В-2011.

Встроенное системно-прикладное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе, а так же отображения результатов измерений на экране, хранения измеренных данных и передачи измеренных данных на внешние устройства. Идентификация встроенного программного обеспечения производится путем вывода версии на экран при включении анализаторов.

Влияние встроенного программного обеспечения (далее - ПО) на метрологические характеристики анализаторов учтено при их нормировании. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Диапазон измерений и пределы допускаемой погрешности анализаторов при температуре окружающего воздуха (20 ± 5) °C

Таблица 4 - Пределы допускаемой погрешности анализаторов в зависимости от температуры окружающего воздуха

Таблица 5 - Дополнительные погрешности от наличия неизмеряемых компонентов в анализируемой газовой смеси

Таблица б - Метрологические и технические характеристики

Таблица 7 - Габаритные размеры и масса анализаторов

наносится на титульный лист руководства по эксплуатации типографским способом и на анализаторы в виде наклейки.

Таблица 8 - Комплектность средства измерений

осуществляется по документу МП-242-1353-2012 «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16 мая 2012 г.

Основные средства поверки:

• - рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - генератор газовых смесей паров этанола в воздухе GUTH модель 10-4D, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 57656-14, в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2 ГСО 8789-2006

или

• - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014 - стандартные образцы состава газовых смесей C2H5OH/N2, доверительная относительная погрешность (при Р=0,95) ±(2-4) %. ^J

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юшггер-П»
