№117 от 30.01.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 135699
О переоформлении свидетельства №56626/1 об утверждении типа средства измерений "Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" и внесении изменений в описание типа
Приказы по основной деятельности по агентству
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 января 2020 г. № 117
Москва
О переоформлении свидетельства № 56626/1 об утверждении типа средства измерений «Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ЗАО «ЭМИС» (г. Челябинск) от 27 ноября 2019 г. №№ 4809/Е/ИС/ИК, 4810/Е/ИС/ИК приказываю:
-
1. Внести изменения в описание типа преобразователей расхода вихревых
«ЭМИС-ВИХРЬ 200 (ЭВ-200)», зарегистрированных в Федеральном
информационном фонде по обеспечению единства измерений под номером 42775-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить поверку по документу ЭВ-200.000.00.000.00 МП «Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)». Методика поверки» с изменением № 2, утвержденному ЗАО «КИП «МЦЭ» 14 ноября 2019 г., и распространить действие документа на преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)», находящиеся в эксплуатации.
-
3. Переоформить свидетельство № 56626/1 об утверждении типа
преобразователей расхода вихревых «ЭМИС-ВИХРЬ 200 (ЭВ-200)»,
зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 42775-14, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С. С. Голубев
г X
Подлинник электронного документа, подписанного ЭП, хранится г системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036E1B07E0FB80EA11890DBCB6DO90 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004008443_files/1581004008443-1.png)
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «30» января 2020 г. № 117
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" Назначение средства измеренийПреобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" предназначены для измерений объема (массы) и объемного расхода жидкостей, газов, насыщенного и перегретого пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.
Описание средства измеренийПринцип действия преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)" основан на измерении частоты колебаний, возникающих в потоке в процессе вихреобразования. В результате воздействия потока измеряемой среды на тело обтекания, на его боковых гранях возникают чередующиеся вихри с областью пониженного давления, в центре каждого завихрения. Частота отрыва вихрей фиксируется датчиком и преобразуется в электрический сигнал, который далее обрабатывается электронным преобразователем. Частота образования вихрей пропорциональна объемному расходу измеряемой среды.
Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" состоят из первичного преобразователя и электронного блока.
Первичный преобразователь представляет собой полый цилиндр, в котором установлено тело обтекания. За телом обтекания расположен чувствительный элемент (сенсор).
Электронный блок обеспечивает прием и обработку сигнала от первичного преобразователя и в зависимости от конфигурации формирует токовый, импульсный, частотный и цифровой выходные сигналы. Электронный блок может оснащаться встроенным индикатором и входами для подключения внешних датчиков давления и температуры/
При внесении в электронный блок данных о плотности среды преобразователь расхода вихревой выполняет вычисление массы среды.
Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" выпускаются в двух модификациях ЭВ-200 и ЭВ-205.
Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модификации ЭВ-200 выпускаются в моделях:
-
- ЭВ-200 - базовая;
-
- ЭВ-200-ППД - характеризуется применением в системах поддержания пластового давления;
-
- ЭВ-200-СКВ - характеризуется применением в нефтяных и водонагревательных скважинах.
Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200) " могут иметь следующие исполнения:
-
- по присоединению к трубопроводу - фланцевое "Ф" и типа "сэндвич" "С";
-
- по присоединению электронного блока - интегральное и дистанционное "Д";
-
- по метрологическим характеристикам - стандартное и конструктивное исполнение 2;
-
- по наличию индикатора - без индикатора, с индикатором;
-
- по типу взрывозащиты - общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная электрическая цепь, взрывонепроницаемая оболочка, рудничное);
-
- по классам точности - исполнения "АА", "А0", "А", "Б" и "В" (в соответствии с таблицей 3)
- по метрологическим характеристикам токового выхода - исполнение "А" и исполнение "А1".
- по версии электронного блока - базовая, расширенная и с вычислителем "ВВ".
Версия электронного блока с вычислителем имеет входы для подключения внешних датчиков давления и термопреобразователя сопротивления классов АА, А, и В по ГОСТ 66512009 и обеспечивает прием и обработку сигналов с этих датчиков, вычисление накопленного и мгновенного массового расхода воды и пара в соответствии с ГСССД МР 147-2008, накопленного и мгновенного объёмного расхода газа, приведенного к стандартным условиям в соответствии с ГОСТ 2939-63 по методам, изложенным в ГСССД 8-79, ГСССД МР 113-03, ГОСТ 30319 (2,3)-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011.

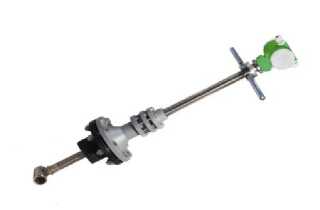

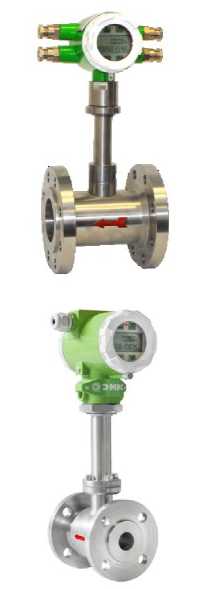

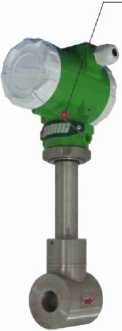

Общий вид преобразователей расхода "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модификации ЭВ-200 приведен на рисунке 1, модификации ЭВ-200-ППД - на рисунке 2, модификации ЭВ-205 - на рисунке 3, модели ЭВ-200-СКВ - на рисунке 4.
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-1.jpg)
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-2.jpg)
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-3.jpg)

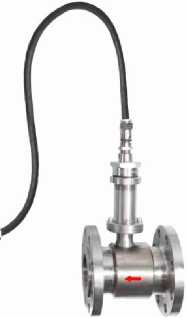

Рисунок 1 - Общий вид преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модификации ЭВ-200
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-4.jpg)
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-5.jpg)
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-6.jpg)
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-7.jpg)

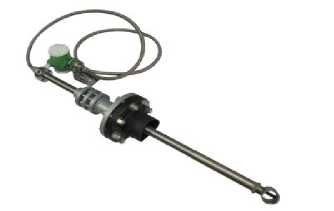

Рисунок 2 - Общий вид преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модификации ЭВ-200-ППД
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-8.jpg)
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-9.jpg)

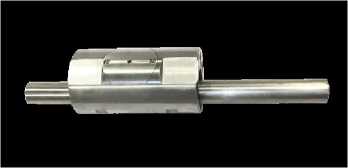

Рисунок 3 - Общий вид преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модификации ЭВ-205
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-10.jpg)

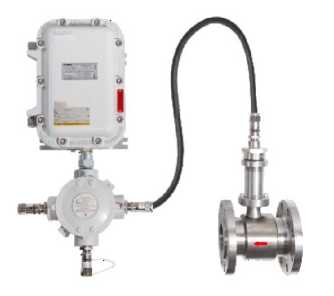

Рисунок 4 - Общий вид преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модели ЭВ-200-СКВ
Пломбирование от несанкционированного доступа преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)" осуществляется нанесением знака поверки давлением на пластмассовую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальное отверстие, расположенное на корпусе электронного блока. Пломбирование от несанкционированного доступа преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модели ЭВ-200-СКВ осуществляется нанесением защитной наклейки изготовителя на электронную плату расходомера.

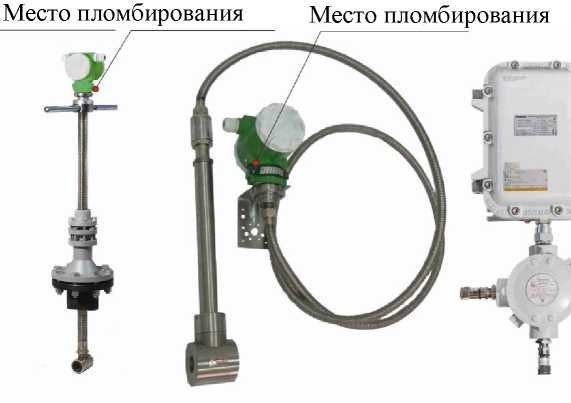

Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 5.
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-11.jpg)
Место пломбирования Место пломбирования
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-12.jpg)
Место пломбирования
Рисунок 5 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)"
![Приказ Росстандарта №117 от 30.01.2020, https://oei-analitika.ru](../kurilka/orders_html/1581004044382_files/1581004044382-13.jpg)
Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" имеют встроенное и внешнее программное обеспечение.
Встроенное программное обеспечение предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.
Внешнее программное обеспечение предназначено для настройки и поверки преобразователей расхода вихревых "ЭМИС-ВИХРЬ 200 (ЭВ-200)" и отображения информации на персональном компьютере.
Внешнее программное обеспечение ЭМИС-Интегратор защищено от преднамеренных и непреднамеренных изменений посредством ввода пароля доступа.
Встроенное программное обеспечение защищено от преднамеренных и непреднамеренных изменений посредством ввода пароля доступа и механическим пломбированием.
Защита внешнего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "средний" по Р 50.2.077-2014.
Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модификации ЭВ-205 и модификации ЭВ-200 моделей ЭВ-200, ЭВ-200-ППД | |
Идентификационное наименование ПО |
EV200 |
Номер версии (идентификационный номер) ПО |
не ниже v5* |
Цифровой идентификатор ПО |
-** |
Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" модификации ЭВ-200 моделей ЭВ-200-СКВ | |
Идентификационное наименование ПО |
EV200-SKV |
Номер версии (идентификационный номер) ПО |
не ниже v1* |
Цифровой идентификатор ПО |
-** |
ЭМИС-Интегратор | |
Идентификационное наименование ПО |
Integrator |
Номер версии (идентификационный номер) ПО |
не ниже 2.2.17* |
Цифровой идентификатор ПО |
-*** |
* номер версии программного обеспечения указывается в паспорте преобразователя расхода вихревого "ЭМИС-ВИХРЬ 200 (ЭВ-200)"; ** цифровой идентификатор ПО встроенного программного обеспечения указывается в паспорте преобразователя расхода вихревого "ЭМИС-ВИХРЬ 200 (ЭВ-200)"; *** цифровой идентификатор ПО внешнего программного обеспечения указывается в руководстве по эксплуатации преобразователя расхода вихревого "ЭМИС-ВИХРЬ 200 (ЭВ-200)". |
Лист №5 Всего листов 10 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода, м3/ч - ЭВ-200:
- ЭВ-200-ППД - ЭВ-200-СКВ - ЭВ-205:
|
от 0,3 до 2680 от 3,2 до 20000 от 0,15 до 540 от 0,3 до 250 от 1 до 28 от 11 до 210 от 8 до 98000 от 86 до 734300 |
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому исполнения "А1", д, % |
приведены в таблицах 3 и 4 |
Пределы допускаемой относительной погрешности при измерении объемного расхода по токовому выходу для исполнения "А", д, % |
±[|5| + О^'Ьпах/^+^^^наиб)]^ |
Пределы допускаемой относительной погрешности вычисления значений температуры измеряемой среды, для исполнения "ВВ", 3B(t), % |
± (1+0,0025^изм|) 100% 2) \ ^изм+273,15 ' |
Пределы допускаемой относительной погрешности измерительного канала температуры измеряемой среды, для исполнения "ВВ", 3(f), % |
±-А(02 + 3B(t)2 3) |
Пределы допускаемой основной относительной погрешности вычисления значений давления измеряемой среды, для исполнения "ВВ" при температуре окружающего воздуха плюс 20 оС, 3В(Р), % |
±0,05 Ртах 4) — р • гтт |
Пределы допускаемой относительной погрешности измерительного канала давления измеряемой среды, для исполнения "ВВ", 3(P), % |
±Л(Р)2 + 3в(Р)2 5 |
Пределы допускаемой относительной погрешности вычислений объемного расхода (объема) газа, приведенного к стандартным условиям, массового расхода (массы) газа, жидкости, насыщенного и перегретого водяного пара для исполнения "ВВ", 3В (V, М), % |
±0,2 |
Пределы допускаемой относительной погрешности измерительного канала объемного расхода (объема) газа, приведенного к стандартным условиям, с учетом погрешности расчета коэффициента сжимаемости; массового расхода (массы) газа и пара для исполнения "ВВ", 3(V,M), % | |
±^3q(V,M)2 + 8(t)2 + 8(Р)2 + 82 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерительного канала массового расхода (массы) насыщенного водяного пара для исполнения "ВВ", д(У,М), %:
|
±^8B(V,M)2 + 8(Р)2 + 82; ±J3B(V,M)2 + 8(t)2 +82. |
Пределы допускаемой относительной погрешности измерительного канала массового расхода (массы) жидкости для исполнения "ВВ", (\\'М), % |
±^3B(V,M)2 + 8 (t)2 +82 |
Примечания:
Pmin - нижний предел диапазона измерений измерительного канала давления преобразователя расхода; Дополнительная приведенная погрешность, вызванная отклонением температуры окружающего воздуха от плюс 20 оС: ±0,1 % на каждые 10 оС.
|
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения " А1" преобразователей стандартного исполнения, 5, %
Модель или модификация преобразователя |
Измеряемая среда |
Пределы погрешности для классов точности АА, А0, А, Б, В, % | |||||||||
Qta* < Q < Qrn^* |
Qнаим* < Q < Qi* | ||||||||||
АА |
А0 |
А |
Б |
В |
АА |
А0 |
А |
Б |
В | ||
ЭВ-200 |
жидкость |
- |
± 0,5 |
± 0,5 |
± 1,0 |
± 1,5 |
- |
± 0,5 |
± 1,0 |
± 1,5 |
± 2,5 |
газ, пар |
± 0,7 |
± 1,0 |
± 1,0 |
± 1,5 |
± 2,0 |
± 1,0 |
± 1,0 |
± 2,0 |
± 2,5 |
± 3,5 | |
ЭВ-200-ППД |
жидкость |
- |
- |
± 0,5 |
± 1,0 |
± 1,5 |
- |
- |
± 1,0 |
± 1,5 |
± 2,5 |
ЭВ-200-СКВ |
жидкость |
- |
- |
- |
± 1,5 |
- |
- |
- |
- |
± 5,0 |
- |
ЭВ-205 |
жидкость |
- |
- |
± 0,5 |
± 1,0 |
± 1,5 |
- |
- |
± 1,0 |
± 1,5 |
± 2,5 |
газ, пар |
- |
- |
± 1,0 |
± 1,5 |
± 2,0 |
- |
- |
± 2,0 |
± 2,5 |
± 3,5 | |
* Qнаим - значение наименьшего объемного расхода, м3/ч; Qm^ - значение наибольшего объемного расхода, м3/ч; Qп - значение переходного объемного расхода (определяется в соответствии с руководством по эксплуатации), м3/ч. |
Таблица 4 - Пределы допускаемой относительной погрешности при измерении объемного расхода и объема по индикатору, частотному выходу, импульсному выходу, цифровому выходу, токовому выходу исполнения "А1" для преобразователей модели ЭВ-200 и ЭВ-200-ППД конструктивного исполнения 2, 5, %
Измеряемая среда |
Пределы погрешности, % | ||
Qi < Q < Qrarfi |
Q2*< Q < Qi* |
Qнаим < Q < Q2 | |
жидкость |
±1 |
±1,5 |
±3,0 |
* значения объемных расходов Qi и Q2 определяются в соответствии с руководством по эксплуатации. |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Типоразмер присоединяемого трубопровода, DN: | |
- ЭВ-200 |
от 15 до 300 |
- ЭВ-200-ППД |
от 50 до 150 |
- ЭВ-200-СКВ |
от 15 до 100 |
- ЭВ-205 |
от 100 до 2000 |
Диапазон температуры измеряемой среды, °С | |
- ЭВ-200 |
от - 60 до + 500 * |
- ЭВ-200-ППД |
от 0 до + 100 |
- ЭВ-200-СКВ |
от - 20 до + 80 от - 20 до + 100 |
- ЭВ-205 |
от - 40 до + 100 от - 40 до + 250 |
Давление измеряемой среды, МПа, не более | |
- ЭВ-200 |
1,6; 2,5; 4; 6,3; 10; 16; 25; 30 |
- ЭВ-200-ППД |
16; 20; 25;30 |
- ЭВ-200-СКВ |
50 |
- ЭВ-205 |
4 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от - 60 до + 70 от - 50 до + 70 от - 40 до + 70 от - 20 до + 70 от 0 до + 70 |
- относительная влажность окружающего воздуха при | |
температуре плюс 35 °С, %, не более |
95 (без конденсации влаги) |
- атмосферное давление, кПа |
от 84 до 106,7 |
Параметры электрического питания | |
- напряжение постоянного тока, В |
от 12 до 32 |
Потребляемая мощность, Вт, не более |
10,4 |
Параметры выходных сигналов | |
- импульсный, цена импульса, л/имп |
от 0,0025 до 5000 |
- частотный, частота сигнала, Гц |
от 0 до 1000 или от 0 до 10000 |
- аналоговый постоянного тока, мА |
от 4 до 20 |
- цифровой выход, протокол |
Modbus RTU, Modbus ASCII, HART, ProfiBus-PA, Манчестер- 2 или Foundation FieldBus H1 |
- дискретный |
типа "сухой контакт" |
Габаритные размеры, мм, не более |
приведены в руководстве |
Наименование характеристики |
Значение |
|
по эксплуатации |
Средний срок службы, лет |
15 |
Маркировка взрывозащиты** |
1Ex d ПС T6..T1 Gb Х; 1Ex d ib IIC Т6..Т1 Gb X; 1Ex d ia IIC Т6..Т1 Gb X; 1Ex d [ia Ga] IIC Т6..Т1 Gb X; Ga/Gb Ex ia/d IIC T6..Т1 X; 1Ex ib HB/ПС T6...T1 Gb X; 0Ex ia IIB/IIC T6..Т1 Ga X; 1Ex ia IIB/IIC T6..Т1 Gb X; Ga/Gb Ex ia IIB/IIC T6..Т1 X; РВ Ex d I Mb Х; РВ Ex d ib I Mb Х; РО Ex ia I Ma Х. |
* предельные значения температуры в зависимости от исполнения выбираются из ряда: - 60; - 40; 0; + 70; + 85;+ 100; + 135; + 200; + 250; + 300; + 320; + 350; + 450; + 500 ** значения маркировки взрывозащиты определяется в соответствии с руководством по эксплуатации и указывается в паспорте. |
наносится на маркировочную табличку на корпусе электронного блока и на титульные листы паспорта и руководства по эксплуатации расходомера методом фотолитографии или методом, принятым у изготовителя.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Преобразователь расхода вихревой |
"ЭМИС-ВИХРЬ 200 (ЭВ-200)" |
1 шт. |
Руководство по эксплуатации |
ЭВ-200.000.000.000.00 РЭ с изменением №3 |
1 экз. |
Паспорт |
ЭВ-200.000.000.000.00 ПС |
1 экз. |
Методика поверки |
ЭВ-200.000.000.000.00 МП с изменением №2 |
1 экз. |
Датчик абсолютного давления* |
—* |
по заказу |
Датчик температуры* |
—* |
по заказу |
Комплект монтажных частей |
- |
по заказу |
* только для исполнения "ВВ". |
осуществляется по документу ЭВ-200.000.000.000.00 МП "Инструкция. Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)" с изменением № 2, утвержденному ЗАО КИП "МЦЭ" 14.11. 2019 г.
Основные средства поверки:
- рабочий эталон единиц объемного расхода, объема жидкости в потоке 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256.
- рабочий эталон единицы объемного расхода газа 1 -го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2825.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или делается отметка в паспорте преобразователя, а также на пластмассовую (свинцовую) пломбу, установленную в соответствии с рисунком 5 или при помощи защитной наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям расхода вихревым "ЭМИС-ВИХРЬ 200 (ЭВ-200)"Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 29 декабря 2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ТУ 4213-017-14145564-2009 Преобразователи расхода вихревые "ЭМИС-ВИХРЬ 200 (ЭВ-200)". Технические условия с изменением № 3.
ИзготовительЗакрытое акционерное общество "Электронные и механические измерительные системы" (ЗАО "ЭМИС")
ИНН 7729428453
Адрес: 454091, г. Челябинск, пр. Ленина, 3, офис 308
Телефон: (351) 729-99-12, факс 729-99-13
Е-mail: inform@emis-kip.ru, сайт: emis-kip.ru
Испытательный центрГосударственный центр испытаний средств измерений ЗАО КИП "МЦЭ"
Адрес: 125424 г. Москва, Волоколамское шоссе, 88, стр.8.
Тел.: (495) 491 78 12, (495) 491 86 55.
E-mail: sittek@mail.ru, kip-mce@nm.ru
Аттестат аккредитации ГЦИ СИ ЗАО КИП "МЦЭ" по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР")
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 "а"
Телефон:(843) 272-70-62, факс: (843) 272-00-32
Е-mail: office@vniir.org,
Web-сайт: www.vniir.org
Аттестат аккредитации ФГУП "ВНИИР" по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7(495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
А.В. Кулешов
"30" января 2020 г.
