УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2024 г. № 1007

Регистрационный № 77205-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971

Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971 (далее - счетчики) однофазные интеллектуальные непосредственного включения предназначены для измерений активной и реактивной электрической энергии, измерений показателей качества электрической энергии (отклонение напряжения, отклонение частоты напряжения) в однофазных цепях переменного тока, а также для организации многотарифного учета и передачи информации о потребляемой энергии при использовании в составе интеллектуальных систем учета электрической энергии (ИСУЭ).

Измерение электрической энергии производится обработкой входных сигналов тока и напряжения, с аналого-цифровым преобразованием в цифровые значения микроконтроллером, с сохранением результатов в энергонезависимой памяти и отображением на дисплее счетчика.

Функциональные возможности счетчика позволяют:

• -   вести учет активной и реактивной электрической энергии в двух направлениях по 8 тарифам с сохранением энергопотребления по каждому тарифу;

• -   измерять текущие значения параметров электрической сети;

• -   фиксировать дифференциальный ток;

• -   формировать профили нагрузки;

• -   регистрировать максимумы мощности;

• -   вести журналы событий;

• -   фиксировать нарушение параметров качества электроснабжения;

• -   отображать на дисплее и фиксировать в журнале нарушение электронных пломб;

• -   фиксировать воздействие сверхнормативного постоянного или переменного магнитного поля;

• -   осуществлять удаленную коммуникацию с ИСУЭ;

• -   управлять электрическим снабжением потребителя внешней командой или при превышении заданных пределов потребления;

• -   аппаратно блокировать внутреннее реле включения/отключения нагрузки;

• -   формировать и отправлять инициативные сообщения ИСУЭ при возникновении тревожных событий.

Технические и функциональные характеристики отражаются в буквенно-цифровом коде при заказе счетчика и приводятся в паспорте (расшифровка буквенно-цифрового кода приведена в таблице 1):

ЭЭ 971 - Х1 - Х2.Х3.Х4.Х5. Хб - Х7

Таблица 1 -

ового кода заказа счетчиков

овка буквенно-

Пример записи обозначения счетчика при заказе и в паспорте:

(Счетчик электрической энергии однофазный интеллектуальный непосредственного включения ЭМИС-ЭЛЕКТРА 971 исполнения для размещения в шкафу, класса точности 1 по активной и класса точности 2 по реактивной электрической энергии, номинальное напряжение 230 В, базовый ток 5 А и максимальный ток 60 А, протокол передачи данных DLMS, 1 импульсный программируемый выход, внутреннее реле включения/отключения нагрузки, аппаратная блокировка внутреннего реле, интерфейс связи RS-485, функция измерений параметров качества электроснабжения).

Конструктивно счетчики состоят из следующих частей:

• -   корпуса с крышкой;

• -   отсек коммуникационного модуля с крышкой;

• -   отсек зажимов с крышкой.

В корпусе счетчика размещены электронная плата с электронными компонентами, измерительный преобразователь, блок питания, реле управления нагрузкой.

В верхней части корпуса расположен отсек с коммуникационным модулем, подключаемый к электронной плате через разъем и переключатель аппаратной блокировки внутреннего реле (исполнение «С»).

Счетчик оснащен датчиками контроля:

• -   открытия крышки корпуса счетчика;

• -   открытия крышки коммуникационного модуля;

• -   открытия крышки отсека зажимов;

• -   воздействия сверхнормативного постоянного или переменного магнитного поля.

В отсеке зажимов располагается клеммная колодка, дополнительные зажимы и переключатель аппаратной блокировки внутреннего реле (исполнение «Х», «ХК»).

В качестве измерительных элементов в счетчике используются:

• -   для измерения напряжения используются резистивные делители;

• -   для измерения тока фазы используется прецизионный шунт;

• -   для измерения тока в нулевом проводе используется трансформатор тока.

Результаты измерений и параметры настройки счетчика хранятся в энергонезависимой памяти. При отключении питания контроллер, используя батарею резервного питания, записывает текущие значения в энергонезависимую память, из которой может их считать после восстановления питания.

Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.

Счетчики имеют три исполнения «Х», «ХК» и «С», отличающихся внешним видом корпусов. Счетчик исполнения «С» не имеет встроенного дисплея и может комплектоваться дополнительным отсчетным устройством для удаленного считывания показаний.

Для управления на лицевой панели счетчика исполнения «Х» предусмотрены две кнопки. Верхняя кнопка предназначена для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой. Пломбируемая кнопка предназначена для программно-аппаратной блокировки реле управления нагрузкой.

На лицевой панели счетчика исполнения «ХК» расположена одна кнопка. Служит для включения подсветки дисплея (при наличии напряжения в цепи питания), просмотра информации на дисплее и для включения реле управления нагрузкой.

Во всех исполнениях счетчики оснащены оптическим портом и интерфейсом связи RS-485. В зависимости от исполнения счетчиков в них могут быть установлены коммуникационные модули с интерфейсами GPRS, NB-IoT, PLC-RF, RF, LoRaWAN или другие по требованию заказчика.

Опционально в отсек коммуникационного модуля может быть установлен модуль расширения функционала.

Общий вид счетчиков со схемой пломбировки от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1 и рисунке 3. На рисунке 2 показан общий вид дополнительного устройства индикации ЭМИС-ЭЛЕКТРА 130.

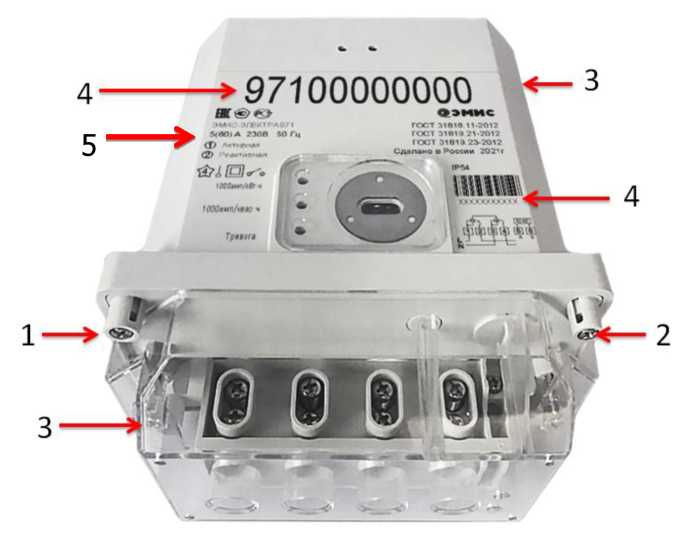

Рисунок 1 - Общий вид счетчика исполнения «С» со схемой пломбировки

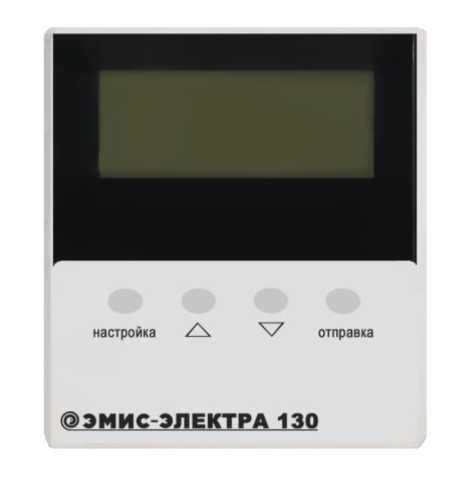

Рисунок 2 - Дополнительное устройство индикации ЭМИС-ЭЛЕКТРА 130

5

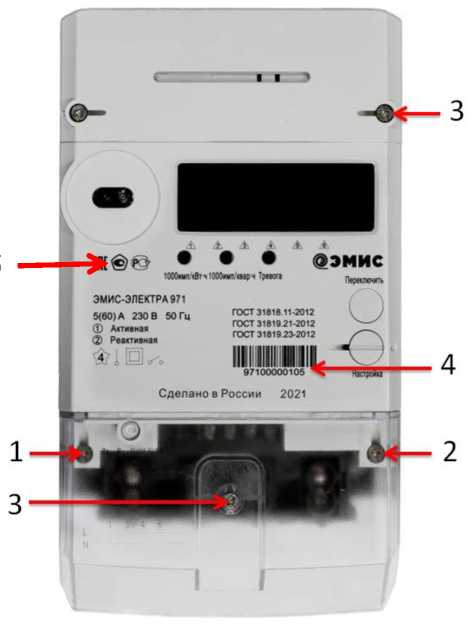

Рисунок 3 - Общий вид счетчика исполнения «Х» со схемой пломбировки

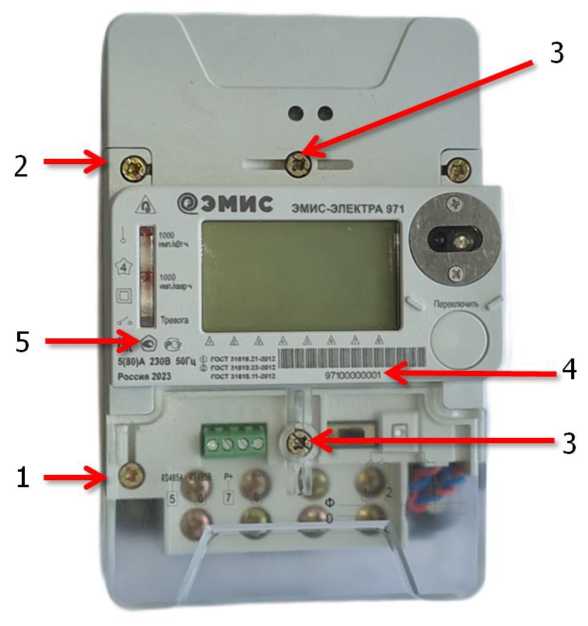

Рисунок 4 - Общий вид счетчика исполнения «ХК» со схемой пломбировки

Стрелками на рисунках 1, 3 и 4 обозначены:

• 1 - место установки пломбы предприятия-изготовителя;

• 2 - место установки знака поверки счетчика;

• 3 - место установки пломбы энергоснабжающей организации;

• 4 - место расположения заводского номера;

• 5 - место нанесения знака утверждения типа средств измерений.

В счетчиках исполнения «Х» места пломбировки 1 и 2 закрыты крышкой зажимов.

Знак поверки счетчиков наносится на корпус средства измерений в соответствии с рисунком 1, 3 и 4.

Заводской номер состоит из арабских цифр и наносится на лицевую панель счетчиков методом лазерной гравировки.

Счетчики имеют встроенное программное обеспечение (ПО).

Встроенное ПО в процессе производства заносится в контроллеры счетчиков. Данное ПО разделено на метрологическое значимое и коммуникационное ПО (метрологически незначимое). Конструкция счетчика исключает возможность несанкционированного влияния на метрологически значимую часть и измерительную информацию. Коммуникационное ПО защищено от изменений с помощью многоуровневой системы безопасности: криптографической защиты, электронного и механического опечатывания конструктивных элементов счетчика.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО счетчиков приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и основные технические характеристики счетчиков приведены в таблицах 3 - 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

таблицы 4

Продолжение таблицы 4

наносится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

согласно таблицы 5

Таблица 5 - Комплектность средства измерений

приведены в эксплуатационном документе ЭЭ-971.000.000.00 РЭ «Счетчик электрической энергии ЭМИС-ЭЛЕКТРА 971. Руководство по эксплуатации» в разделе 6.

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847;

Приказ Росстандарта от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-2 до 2-10⁹ Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10"⁸ до 100 А в диапазоне частот 1-10"¹ до 1^10⁶ Гц»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ТУ 26.51.63.130-088-14145564-2019 «Счетчики электрической энергии ЭМИС-ЭЛЕКТРА 971. Технические условия» с изменением 1.

Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)

ИНН 7729428453

Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3, оф. 308

Адреса мест осуществления деятельности:

456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1;

454112, Челябинская обл., г. Челябинск, Комсомольский пр-кт, д. 29

Телефон: +7 (351) 729-99-12

Web-сайт: emis-kip.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
