МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

21 января 2020 г.                                              №  35______

Москва

О переоформлении, продлении срока действия свидетельства об утверяздении типа средства измерений № 37740/1 «Счетчики активной энергии многофункциональные СЭБ-1ТМ.02Д» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «ННПО имени М. В. Фрунзе» от 18 октября 2019 г., № 23-13/3428Д, № 23-13/3429Д и № 23-13/3431Д приказываю:

• 1. Внести изменения в описание типа на счетчики активной энергии многофункциональных СЭБ-1ТМ.02Д зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 39617-09, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства об утверждении типа № 37740/1 «Счетчики активной энергии многофункциональные СЭБ-1ТМ.02Д» на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 37740/1 «Счетчики активной энергии многофункциональные СЭБ-1ТМ.02Д», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39617-09, в связи с переименованием изготовителя с ОАО «ННПО имени М.В. Фрунзе», г. Нижний Новгород на АО «ННПО имени М.В. Фрунзе», г. Нижний Новгород.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Г                                            1

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O0E1O36E1BO7E0FB8OEA1189OOBCB6DQ9O

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\_____—_____

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» января 2020 г. № 35

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики активной энергии многофункциональные СЭБ-1ТМ.02Д

Назначение средства измерений

Счётчики предназначены для многотарифного коммерческого или технического учета активной энергии независимо от направления (учет по модулю) в однофазных двухпроводных сетях переменного тока с номинальным напряжением 230 (220) В, базовым (максимальным) током 5 (75) А, частотой (50+2,5) Гц при непосредственном подключении к сети.

Описание средства измерений

Принцип действия счетчиков электрической энергии многофункциональных СЭБ-1ТМ.02Д (далее счётчиков) основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратнопрограммные интерфейсы, реализованные на портах ввода/вывода МК.

Измерительная часть счетчиков выполнена на основе многоканального аналогоцифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока. Микроконтроллер, по выборкам мгновенных значений напряжения и тока, производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей производится по следующим формулам:

n-1

Ё Ui • Ii

P=,

n

для полной мощности для реактивной мощности

где Ui, Ii - выборки мгновенных значений напряжения и тока; n - число выборок за период сети.

По полученным за период сети значениям активной мощности формируются импульсы телеметрии на конфигурируемом испытательном выходе счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени. В массив профиля параметров, кроме активной мощности, записываются среднеквадратические значения тока и напряжения, Лист № 2 Всего листов 12 определяемые на интервале интегрирования массива профиля, и температура внутри счетчика.

Функциональные возможности

Счетчики обеспечивают:

ведение одного четырехканального массива профиля параметров с программируемым временем интегрирования;

измерение параметров сети и параметров качества электрической энергии;

ведение журналов событий.

Счетчики позволяют формировать сигнал управления нагрузкой по различным программируемым критериям и могут применяться в составе автоматизированных систем расчетов (биллинговые системы) в том числе и в составе систем с предоплатой.

Счетчики не чувствительны к постоянной составляющей в цепи переменного тока.

Счетчики предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ). В зависимости от варианта исполнения имеют два независимых, равноприоритетных интерфейса связи:

RS-485 и оптический интерфейс (оптопорт) по ГОСТ IEC 61107-2011 с поддержкой ModBus-подобного, СЭТ-4ТМ.02-совместимого протокола обмена;

оптопорт и PLC-модем по ГОСТ 30804.3.8-2002 (МЭК 61000-3-8-97) с поддержкой стека протоколов Y-NET фирмы Yitran.

Счетчики предназначены для установки на рейку типа ТН35 по ГОСТ IEC 60715-2013.

Счетчики предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 55 °С в местах с дополнительной защитой от прямого воздействия воды.

Варианты исполнения

В модельный ряд счетчиков СЭБ-1ТМ.02Д входят счетчики четырех вариантов исполнения, отличающиеся наличием профиля параметров и сочетанием интерфейсов связи. Варианты исполнения счетчика приведены в таблице 1. Оптический интерфейс присутствует во всех вариантах исполнения счетчиков.

Таблица 1 - Варианты исполнения счетчиков

Тарификация и архивы учтенной энергии

Счётчики ведут многотарифный учет активной энергии в четырех тарифных зонах (Т1-Т4), по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах. Сезоном является календарный месяц года, начинающийся с первого числа. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счётчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания.

Счетчики ведут архивы тарифицированной учтенной энергии

всего от сброса (нарастающий итог);

за текущие и предыдущие сутки;

на начало текущих и предыдущих суток;

за текущий месяц и двенадцать предыдущих месяцев;

на начало текущего месяца и двенадцати предыдущих месяцев;

Лист № 3 Всего листов 12 за текущий и предыдущий год;

на начало текущего и предыдущего года.

Счетчики, в перечисленных выше архивах, ведут раздельный учет энергии до и после программируемого лимита энергии по каждому тарифу, а так же учет суммарной энергии до и после лимита по каждому тарифу и по сумме тарифов. Лимит энергии за расчетный период может быть установлен различным для каждой тарифной зоны или для энергии, учтенной по сумме тарифов.

В счетчиках может быть установлено начало расчетного периода отличное от первого числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за расчетный период и на начало расчетного периода, начинающиеся с установленного числа.

Профиль параметров

Счетчики, в зависимости от варианта исполнения, ведут четырехканальный массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления, напряжения сети, тока нагрузки, температуры внутри счетчика

Глубина хранения массива профиля при времени интегрирования 30 минут составляет 113 суток (3,7 месяца), при времени интегрирования 60 минут - 170 суток.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 2.

Таблица 2 - Измеряемые параметры

Счетчики могут использоваться как измерители показателей качества электрической энергии по параметрам установившегося отклонения частоты сети согласно ГОСТ 32144-2013 и по параметрам установившегося отклонения напряжения согласно ИЛГШ.411152.158ТУ.

Управление нагрузкой

Счетчики формируют сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям и позволяют производить отключе-ние/включение нагрузки посредством внешнего коммутирующего устройства. Счетчики могут работать в следующих режимах

в режиме предоплаты;

в режиме ограничения мощности нагрузки;

в режиме ограничения энергии за сутки;

в режиме контроля напряжения сети;

Лист № 4 Всего листов 12 в режиме контроля температуры счетчика;

в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.

Не зависимо от разрешенных режимов, формирование сигнала управления нагрузкой производится по интерфейсной команде оператора.

Испытательные выходы и цифровые входы

В счетчиках функционирует один изолированный испытательных выхода основного передающего устройства, который может конфигурироваться:

для формирования импульсов телеметрии канала учета активной энергии;

для формирования сигнала индикации превышения программируемого порога активной мощности;

для формирования сигнала контроля точности хода встроенных часов. для формирования сигнала управления нагрузкой по программируемым критериям. В счетчиках функционирует один цифровой вход, который может конфигурироваться: для управления режимом поверки;

для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);

как входы телесигнализации.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журнал превышения порога мощности и статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий: время выключения/включения счетчика;

время открытия/закрытия защитных крышек; время коррекции времени и даты;

время коррекции тарифного расписания; время коррекции расписания праздничных дней; время коррекции списка перенесенных дней;

время коррекции расписания утренних и вечерних максимумов мощности; время последнего программирования;

время и количество перепрограммированных параметров;

время и количество попыток несанкционированного доступа к данным; время сброса показаний (учтенной энергии);

время инициализации массива профиля параметров;

время и причина формирования сигнала управления нагрузкой (20 записей); время записи и количество оплаченных единиц;

время и количество считывания показаний энергии; время изменения состояния входа телесигнализации.

Все перечисленные журналы имеют глубину хранения по 10 записей, кроме указанных особо.

В журналах показателей качества электроэнергии фиксируются времена выхо-да/возврата за установленные верхнюю/нижнюю нормально/предельно допустимую границу отклонения напряжения и частоты.

Глубина хранения каждого журнала выхода за нормально допустимые границы 20 записей, за предельно допустимые границы - 10 записей.

В журнале превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной мощности, усредненной на заданном интервале времени. Глубина хранения журнала 10 записей.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 10 записей.

Устройство индикации

Лист № 5 Всего листов 12

Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых параметров и кнопку управления режимами индикации.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

энергию нарастающего итога (всего от сброса показаний) по текущему тарифу до или после установленного лимита;

учтенную энергию нарастающего итога (всего от сброса показаний) по каждому тарифу и сумме тарифов до и после установленного лимита;

единицы оплаты;

учтенную энергию за текущий месяц и 12 предыдущих месяцев по каждому тарифу и сумме тарифов, до и после установленного лимита.

Выбор требуемого режима индикации основных параметров осуществляется посредством кнопки управления в ручном режиме управления или автоматически с программируемым периодом в режиме динамической индикации.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенные в таблице 2, и версию программного обеспечения (ПО) счетчика.

Интерфейсы связи

Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответствии с таблицей 1.

Счётчик c PLC-модемом обеспечивает передачу данных по низковольтным электрическим сетям общего назначения и соответствует требованиям ГОСТ Р 51317.3.8-99, ГОСТ 30804.3.8-2002 с поддержкой стека протоколов Y-NET фирмы Yitran, позволяющего организовывать сеть передачи данных древовидной структуры с автоматической адресацией, маршрутизацией и оптимизацией маршрутов.

Счетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования конфигурационных параметров.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения оттиска поверительного клейма.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка навесной пломбы организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

Общий вид счетчиков, схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 1.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки интерфейсных соединителей и батареи и крышки зажимов. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий без возможности инициализации журналов.

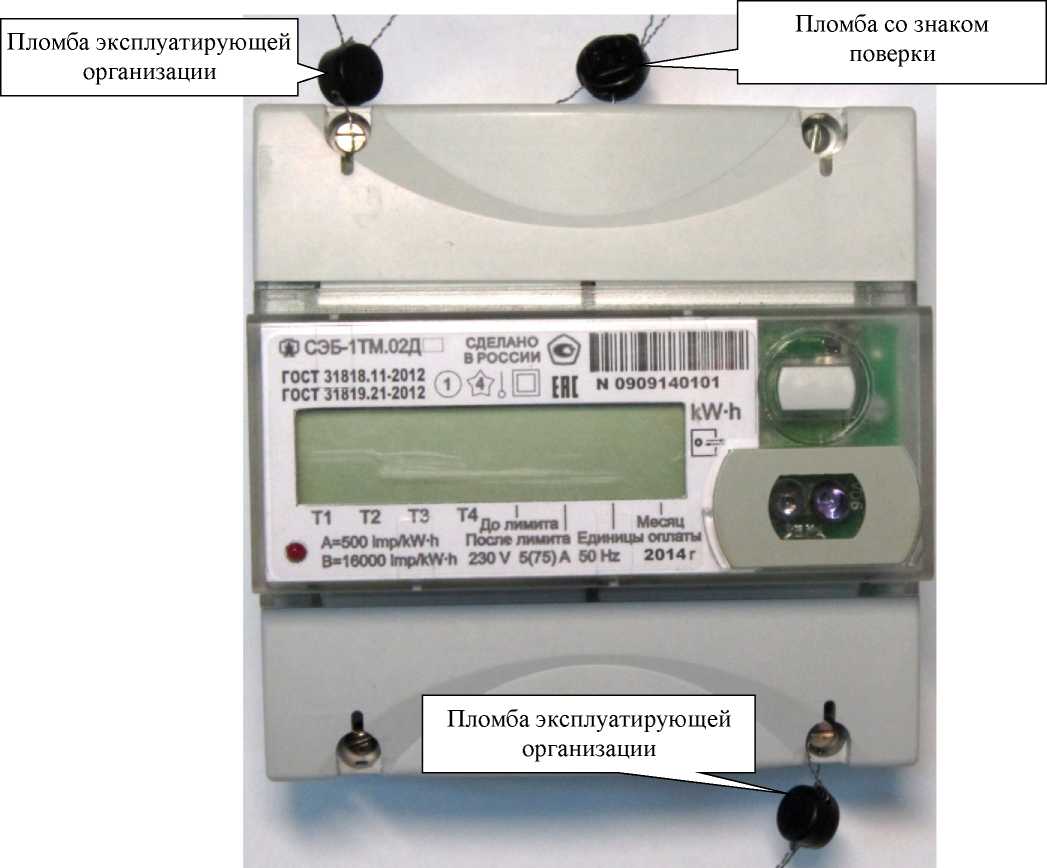

Рисунок 1 - Общий вид счетчика, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчика на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС программы;

Е-10 - ошибка КС массива калибровочных коэффициентов;

Лист № 7 Всего листов 12 Версия ПО счетчика отображается на табло ЖКИ в кольце режимов индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 4- Метрологические характеристики

Продолжение таблицы 3

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

Продолжение таблицы 5

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати и в эксплуатационной документации на титульных листах типографским способом.

Комплектность средства измерения

Таблица 6 - Комплектность средства измерений

Лист № 11 Всего листов 12 Продолжение таблицы 5

Поверка

осуществляется по документу ИЛГШ.411152.158РЭ1 «Счетчик активной энергии многофункциональный СЭБ-1ТМ.02Д. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 17 декабря 2009 г.

Основные средства поверки:

• - установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М (регистрационный номер в Федеральном информационном фонде № 23832-07);

• - частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде № 9084-83);

• - секундомер механический СОСпр-2б-2 (регистрационный номер в Федеральном информационном фонде № 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на счетчик давлением на навесную пломбу, расположенную в месте крепления верхней части корпуса к основанию.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам активной энергии многофункциональным СЭБ-1ТМ.02Д

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ИЛГШ.411152.158ТУ. Счетчики активной энергии многофункциональные СЭБ-1ТМ.02Д. Технические условия.

Технический регламент Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011.

Технический регламент Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011.

Изготовитель

Акционерное общество «Нижегородское научно-производственное объединение имени

М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»).

ИНН 5261077695.

Адрес: 603951, Россия, г. Нижний Новгород, пр. Гагарина, 174.

Телефон (факс) (831) 466-66-00.

Web-сайт: www.nzif.ru

E-mail: mail@nzif.ru

Испытательный центр:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

Телефон 8-800-200-22-14.

Web-сайт: www.nncsm.ru.

Е-mail: mail@nncsm.ru.

Регистрационный номер в реестре аккредитованных лиц в области обеспечения единства измерений 30011-13.
