МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 сентября 2017 г.                                           _№   2045

Москва

О переоформлении свидетельства об утверяедении типа средства измерений № 54121 «Комплексы контрольно-поверочные КПК-5» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями АО «НПО «СПАРК» от 11 августа 2017 г. № 1111-910 и № 1111-911 приказываю:

1. Внести изменения в описание типа на комплексы контрольноповерочные КПК-5, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56501-14, изложив его в новой редакции согласно приложению

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» сентября 2017 г. №2045

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контрольно-проверочные КПК-5

Комплексы контрольно-проверочные КПК-5 (далее - изделия) предназначены для воспроизведения и измерений электрических и неэлектрических величин: воспроизведения напряжения постоянного и переменного тока, воспроизведения сопротивления постоянному току, измерений напряжения и силы постоянного и переменного тока, измерений сопротивления постоянному току, воспроизведения давления воздуха и применяются для отображения результатов измерений и расчетных величин.

Конструктивно изделие представляет собой шкаф системный (в котором расположены: блок питающих напряжений, насос пневматический, калибратор давления ADTS403, блок измерительный, оптипанель, источник бесперебойного питания) и дополнительное оборудование, включающее в себя: стол рабочий, полку основную для оборудования, тумбу подкатную, манипулятор «Мышь» USB, клавиатуру USB, блок питания, установку вибро-поворотную, блок нагрузки БН-5-1, блок СВС-В1, принтер, комплекты жгутов, комплект рукавов, фильтр, пульт контрольно-проверочный ПКП-5 и другое вспомогательное оборудование.

Рабочий стол и комплекты жгутов и рукавов обеспечивают размещение проверяемого авиационного анероидно-мембранного оборудования и его коммутацию.

Пневматический насос задает давление для проверяемого оборудования.

Калибратор давления ADTS403 предназначен для измерений давления и управления режимами работы пневматического насоса.

Блок питающих напряжений и блок питания обеспечивают формирование питающих напряжений проверяемого авиационного анероидно-мембранного оборудования и виброповоротной установки.

Виброповоротная установка предназначена для отклонения проверяемого оборудования относительно продольной и поперечной осей и создания механических воздействий с требуемыми показателями.

Блок измерительный обеспечивает формирование электрических сигналов и измерение параметров электрических сигналов авиационного анероидно-мембранного оборудования и работают под управлением специального программного обеспечения (СПО). СПО реализует функции сбора первичной метрологической информации, ее обработки, хранения и передачи.

Блок нагрузки БН-5-1 обеспечивает требуемый ток нагрузки для проверки приборов с релейным выходом: ИКДРДф, РДИИ, СД-29А, ССА и ССН.

Блок СВС-В1 предназначен для проверки работоспособности системы воздушных сигналов СВС-В1-1 и входящих в нее блоков.

Оптипанель обеспечивает отображение метрологической и прочей информации.

Функционально изделие включает в себя измерительные каналы (ИК):

• - ИК воспроизведения напряжения постоянного тока сети 27 В;

• - ИК воспроизведения напряжения переменного тока сети 36 В 400 Гц;

• - ИК воспроизведения напряжения переменного тока сети 115 В 400 Гц;

• - ИК воспроизведения напряжения переменного тока амплитудой от 0 до 10 В частотой 400 Гц;

• - ИК воспроизведения сопротивления постоянному току;

• - ИК сопротивления постоянному току;

• - ИК напряжения постоянного тока;

• - ИК напряжения переменного тока;

• - ИК силы переменного тока частотой 400 Гц;

• - ИК воспроизведения давления воздуха.

ИК воспроизведения напряжения постоянного тока сети 27 В

Принцип действия ИК основан на формировании напряжения постоянного тока импульсным источником питания. Напряжение постоянного тока выводится на внешние устройства в виде, удобном для пользователя.

ИК воспроизведения напряжения переменного тока сети 36 В 400 Гц ИК воспроизведения напряжения переменного тока сети 115 В 400 Гц

Принцип действия ИК основан на формировании напряжения переменного тока при помощи ЦАП с последующим его усилением усилителем D-класса. Выходное напряжение гальванически развязывается с помощью трансформатора. Регулировка осуществляется при помощи измерений выходного напряжения на трансформаторе и поддержании его уровня командами от ПК по интерфейсу RS-485.

ИК воспроизведения напряжения переменного тока амплитудой от 0 до 10 В частотой 400 Гц

Принцип действия ИК основан на формировании напряжения переменного тока при помощи умножающего ЦАП с последующим его буферизацией. Опорный сигнал и синхроимпульсы для схемы воспроизведения формируются проверяемой аппаратурой. Коэффициент умножения задается на компьютере системы с последующей передачей в ЦАП по интерфейсу RS-485.

ИК воспроизведения сопротивления постоянному току

Принцип действия ИК основан на подключении выходных контактов канала к сопротивлению, сформированному набором постоянных резисторов и подстроечным потенциометром. Подключение необходимого значения сопротивления производится путем включения соответствующего ЭМ реле. Управление реле производится с компьютера системы по интерфейсу RS-485.

ИК сопротивления постоянному току

Принцип действия канала основан на формировании падения напряжения постоянного тока на объекте контроля при помощи формирования постоянного тока в заданном диапазоне, с последующим измерением напряжения на объекте контроля измерительным каналом напряжения постоянного тока, его обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока

Принцип действия ИК основан на формировании падения напряжения постоянного тока на делителе напряжения собранного резисторах общим сопротивлением более 2 МОм, с последующим преобразованием его в цифровой код в реальном времени с помощью сигма-дельта АЦП, с последующей передачей по интерфейсу RS-485 на компьютер системы, его обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения переменного тока

Принцип действия ИК основан на формировании падения напряжения переменного тока на делителе напряжения собранного резисторах общим сопротивлением более 2 МОм, с последующим преобразованием его в цифровой код в реальном времени с помощью сигма-дельта АЦП второго порядка, с последующей передачей по интерфейсу RS-485 на компьютер системы, его обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы переменного тока частотой 400 Гц

Принцип действия ИК основан на преобразовании датчиком тока переменного тока в переменное напряжение. Результат преобразования поступает на вход измерителя переменного напряжения, измеренное напряжение передается по интерфейсу RS-485 на системный компьютер, где пересчитывается в силу переменного тока.

ИК воспроизведения давления воздуха

Принцип действия ИК основан на измерении и/или воспроизведении абсолютного давления на соответствующих штуцерах демонтированных ОК и расчете по результатам измерений высотно-скоростных и аэродинамических параметров - высоты полета, скорости полета, вертикально скорости полета, числа Маха.

По условиям эксплуатации изделия относятся к группе 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30 °C и относительной влажности воздуха от 30 до 80 % при температуре 25 °C, без предъявления требований к механическим воздействиям.

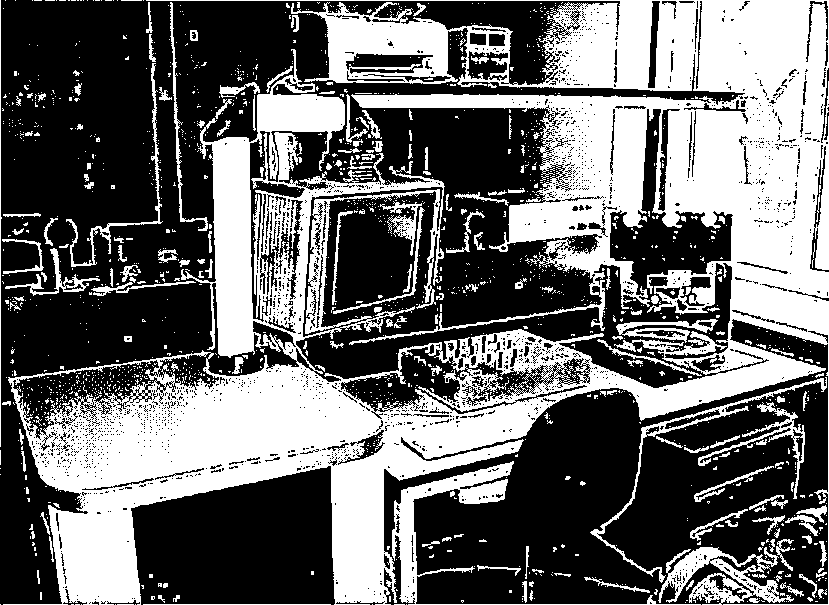

Общий вид изделия представлен на рисунке 1.

Рисунок 1 - Общий вид изделия

Схема пломбировки изделия представлена на рисунке 2. Перечень запломбированных мест:

• 1) на блоке измерительном:

пломба в левом верхнем углу лицевой панели,

16 пломб в верхней части задней панели;

• 2) на блоке питающих напряжений:

• 3 пломбы в верхней части лицевой панели,

• 4 пломбы в верхней части задней панели;

• 3) на пульте контрольно-проверочном: пломба в верхнем левом углу на лицевой панели, 2 пломбы справа и слева на передней панели, пломба слева на задней панели;

• 4) на калибраторе давления:

наклейка на стыке верхней панели и правой боковины, наклейка на стыке верхней панели и левой боковины;

• 5) на компьютере панельном:

наклейка на стыке задней панели и правой боковины, наклейка на стыке задней панели и левой боковины.

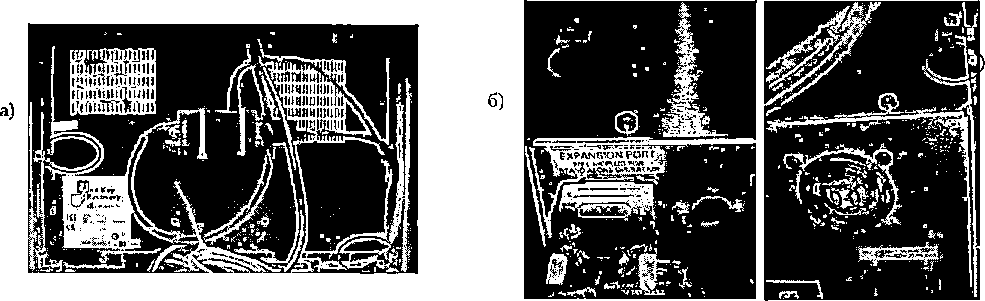

а) Компьютер панельный;

б) Калибратор давления ADTS403;

в) Блок измерительный (вид спереди);

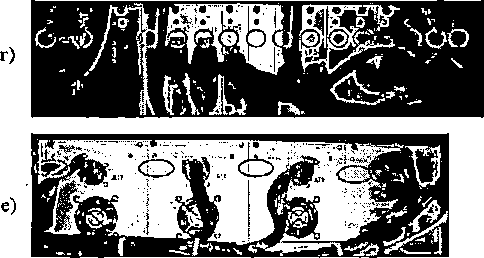

г) Блок измерительный (вид сзади);

д) Блок питающих напряжений (вид спереди);

е) Блок питающих напряжений (вид сзади)

Рисунок 2 - Схема пломбировки

Метрологически значимая часть программного обеспечения КПК-5 представляет собой библиотеку Measuring.dll.

Библиотека Measuring.dll представляет собой унифицированную программную оболочку, в которую интегрированы средства, позволяющие выполнять следующие задачи:

• - управление измерительными модулями;

• - получение измеренных значений;

• - контроль работы измерительных модулей;

• - настройка и калибровка измерительных модулей;

• - ведение журнала протокола.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на идентификационную шильду на боковой стороне коммутационного шкафа изделия металлографическим способом и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплект поставки

осуществляется по документу СПАН.441460.105 МП1 «Комплексы контрольно-проверочные КПК-5. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.09.2016 г. и ФГБУ «ГНМЦ» Минобороны России 22.08.2017 г.

Основные средства поверки:

-амперметр САЗОЮ/З-ООО (per. № 27219-04): диапазон измерений тока от 0 до 10 А, пределы допускаемой приведенной погрешности измерений тока ±0,1 % от предела измерений (1-2,5-5-10);

-вольтметр универсальный В7-78/1 (per. № 31773-06): предел измерений напряжения постоянного тока 100 В, пределы допускаемой основной погрешности измерений напряжения постоянного тока ±[0,0045-(иизм/100) + 0,6 мВ]; предел измерений напряжения переменного тока 750 В, пределы допускаемой основной погрешности измерений напряжения постоянного тока ±[0,06-(иизм/100) + 300 мВ] в диапазоне частот от 10 Гц до 20 кГц; диапазон измерений частоты от 40 Гц до 300 кГц при переменном напряжении в диапазоне напряжений от 100 мВ до 750 В, пределы допускаемой основной погрешности измерений частоты ±(0,000ГРизм + 1ед.мл.разряда);

• - источник питания Б5-3003/3 (per. № 37470-08): диапазон установки постоянного напряжения от 0 до 30 В, предел допускаемой абсолютной погрешности установки напряжения ±(0,0002-UycT + 0,01) В;

• - измеритель нелинейных искажений С6-12 (per. № 10737-86): диапазон измерений Кг в диапазоне частот от 100 Гц до 19,9 кГц от 0,03 до 100%, пределы допускаемой основной абсолютной погрешности измерений Кг ±(0,05-Кгд + 0,02), где Кгд - значение измеряемого коэффициента гармоник, %;

-магазин сопротивлений ММЭС Р4831 (per. № 38510-08): диапазон установки сопротивления постоянному току от 0,02 до 111111,1 Ом ступенями через 0,01 Ом; класс точности 0,02/2-1 О'⁶;

• - источник питания переменного тока APS-9501 (per. № 42733-09): диапазон установки переменного напряжения от Одо 300 В, нестабильность напряжения при изменении напряжения питающей сети ±0,1 В;

• - генератор сигналов специальной формы АКИП 3410/5 (per. № 53449-13): диапазон амплитуд от минус 127 дБм до плюс 13 дБм (выход А, импеданс 50 Ом), от 1 мВ до 10 В (размах, выход В, импеданс 50 Ом), от 2 мВ до 20 В (размах, выход В, высокий импеданс), диапазон частот от 1мкГц до 300МГц (выход А), от 1мкГц до 10 МГц (выход В);

-осциллограф TDS2014C (per. № 48471-11): полоса пропускания 100 МГц, диапазон установки коэффициента развертки от 5*10'⁹ до 50 с/дел;

• - рабочий эталон абсолютного давления нулевого разряда: диапазон измерений абсолютного давления от 0,3 до 250 кПа, СКО результата измерений от 1,3 до 2,5 Па;

-манометр абсолютного давления МАД-ЗМ 1 разряда (per. № 3951-73): диапазон измерений абсолютного давления от 0,27 до 290 кПа, пределы допускаемой абсолютной погрешности измерений абсолютного давления ±6,7 Па (в диапазоне от 0,27 до 130 кПа) и ±13 Па (в диапазоне от 130 до 290 кПа);

• - манометр абсолютного давления МАД-720 1 разряда: диапазон измерений абсолютного давления от 0,3 до 720 кПа, пределы допускаемой абсолютной погрешности измерений абсолютного давления ±5 Па (в диапазоне от 0,3 до 100 кПа), пределы допускаемой относительной погрешности измерений абсолютного давления ±0,005 % (в диапазоне от 100 до 720 кПа).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых изделий с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ РВ 20.39.304-98

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

СПАН.441460.105 ТУ Комплекс контрольно-проверочный КПК-5. Технические условия

Акционерное общество «Научно-производственное объединение «СПАРК»

(АО «НПО «СПАРК»)

ИНН 7810481471

Юридический адрес: 196210, РФ, Санкт-Петербург, ул. Пилотов д. 12

Почтовый адрес: 190000, Санкт-Петербург, ВОХ№ 6003

Телефон: (812) 704-16-44, факс: (812) 334-49-60

Web-сайт: http://www.sparc-npo.ru

E-mail: info@sparc-npo.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311541 от 23.03.2016 г.
