ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи   напряженности импульсного электрического поля

измерительные ИП-Е-О

Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О (далее по тексту - преобразователи) предназначены для преобразования амплитудновременных параметров импульсов напряженности электрического поля (импульсной составляющей электромагнитной ТЕМ-волны) с длительностью фронта в наносекундном диапазоне, в электрические сигналы, доступные для осциллографической регистрации.

Принцип действия преобразователей основан на преобразовании напряженности импульсного электрического поля (импульсной составляющей электромагнитной ТЕМ-волны) в пропорциональный по величине электрический сигнал, доступный для осциллографической регистрации.

Преобразователь ИП-Е-О состоит из трех основных частей:

• - первичный измерительный преобразователь (ПИП);

• - волоконно-оптическая линия связи (ВОЛС);

• - блок фотоприемника с зарядным устройством (БФП-ЗУ).

Преобразование напряженности импульсного электрического поля (импульсной составляющей электромагнитной ТЕМ-волны) в электрический сигнал осуществляется с помощью расположенной в ПИП емкостной антенны. Емкостная антенна представляет собой круглый конденсатор на основе стеклотекстолита с расположенными на нем демпфирующими резистивными элементами. Выход емкостной антенны соединен с оптическим модулем (электрооптическим преобразователем), где происходит трансформация электрического сигнала в пропорциональный световой сигнал и передача последнего на вход ВОЛС. Конструктивно ПИП выполнен в виде фрезерованного металлического прямоугольного корпуса с толщиной стенок не менее двух миллиметров, в котором размещены электронные платы оптического модуля, генератор импульсов точной амплитуды (калибратор), переключатель режимов работы, органы управления и аккумуляторная батарея. К верхней части корпуса прикреплена емкостная антенна, которая закрыта защитной диэлектрической крышкой.

ВОЛС предназначена для передачи светового сигнала от ПИП к БФП-ЗУ (измеряемый или калибровочный сигнал). ВОЛС изготовлена на основе одномодового кварц-полимерного волокна с диаметром сердечника 9 мкм, помещенного в светозащитную оболочку. На концах ВОЛС смонтированы разъемы для подключения к ПИП и БФП-ЗУ.

БФП-ЗУ предназначен для преобразования светового сигнала, поступившего от ПИП по ВОЛС, в электрический и его усиления для обеспечения проведения осциллографической регистрации, а также для электрической зарядки аккумуляторной батареи ПИП. Корпус БФП-ЗУ выполнен из изоляционного материала, передняя и задняя панели из металла с внешним изоляционным покрытием, электронные блоки и платы дополнительно экранированы от электромагнитных помех металлическим кожухом.

При проведении измерений ПИП располагается в объеме исследуемого импульсного электрического (электромагнитного поля), а БФП-ЗУ - в экранированном помещении вместе с осциллографическим регистратором. ПИП и БФП-ЗУ соединяются между собой с помощью ВОЛС. Измерительный выход БФП-ЗУ соединяется с помощью 50-омного коаксиального радиочастотного кабеля с входом осциллографа. Под воздействием импульса электрического (электромагнитного) поля в ПИП наводится пропорциональный по величине электрический импульс напряжения, который преобразуется в световой сигнал и передается по ВОЛС в БФП-ЗУ, где происходит обратное преобразование оптического сигнала в электрический и передача его на вход осциллографического регистратора.

Общий вид преобразователей представлен на рисунке 1.

Обозначение места нанесения маркировки, знака поверки представлено на рисунке 2. Пломбирование модификаций преобразователей не предусмотрено.

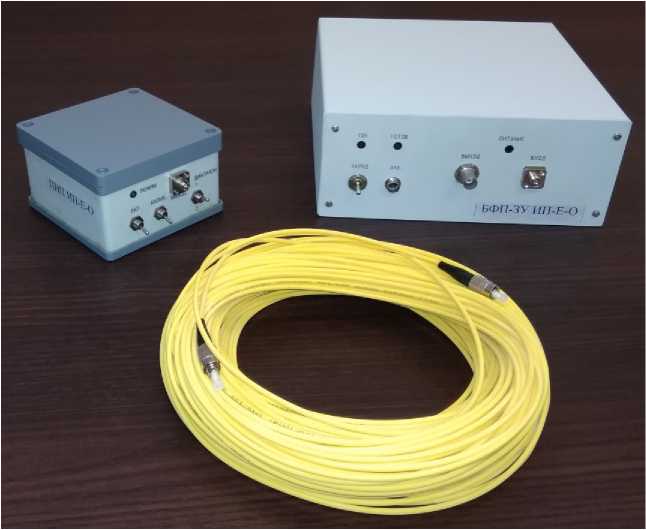

Рисунок 1 - Общий вид преобразователей

Место нанесения маркировки

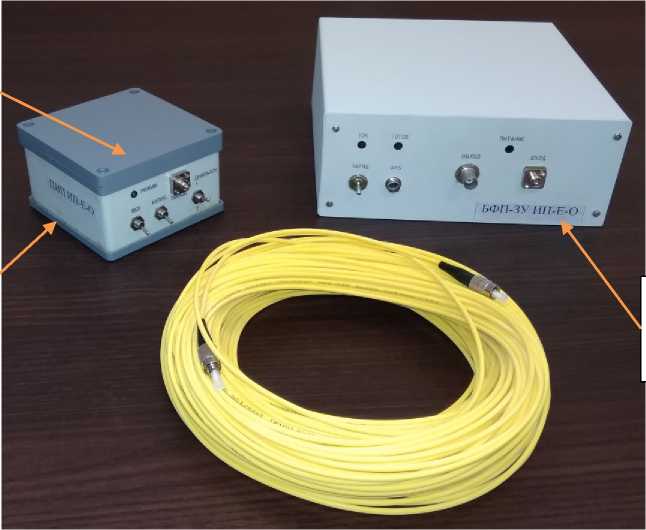

Рисунок 2 - Обозначение места нанесения маркировки, знака поверки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 017.М12-19 «ГСИ. Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 апреля 2019 г.

Основные средства поверки:

Государственный первичный специальный эталон единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс ГЭТ 148-2013 по ГОСТ 8.540-2015;

Осциллограф цифровой запоминающий Tektronix ТDS 784D (регистрационный номер 19296-00).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус преобразователя в соответствии с рисунком 2.

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.540-2015 Государственная поверочная схема для средств измерений напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс

Технические условия КВФШ.468165.016 ТУ. Преобразователи напряженности импульсного электрического поля измерительные ИП-Е-О

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

ИНН 7702038456

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон: +7 (495) 437-28-47; факс: +7 (495) 781-44-60

E-mail: m12@vniiofi.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
