№3027 от 18.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 133017
О переоформлении свидетельства об утверждении типа средства измерений № 61466 "Микроомметры МИКО-21" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3027 от 18.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 декабря 2019 г. № 3027
Москва
О переоформлении свидетельства об утверяедении типа средства измерений № 61466 «Микроомметры МИКО-21» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «СКВ ЭП» от 23 мая 2019 г. № 539 и № 540, приказываю:
-
1. Внести изменения в описание типа на микроомметры МИКО-21, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63180-16, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу МП 74-262-2015 с Изменением № 1 «ГСИ. Микроомметры МИКО-21. Методика поверки», утвержденному ФГУП «УНИИМ» 30 августа 2019 г.
-
3. Переоформить свидетельство об утверждении типа № 61466 «Микроомметры МИКО-21», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63180-16, в связи с внесением изменений в документ на методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
<______________________________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» декабря 2019 г. № 3027
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроомметры МИКО-21 Назначение средства измеренийМикроомметры МИКО-21 (далее - приборы) предназначены для четырёхпроводных измерений электрического сопротивления постоянному току.
Описание средства измеренийПринцип действия прибора основан на следующем: измерительный ток, формируемый прибором (1изм), протекая через токовые зажимы измерительного кабеля прибора и измеряемое сопротивление (Rx), создаёт на нём падение напряжения (Ux), которое через потенциальные зажимы кабеля поступает на вольтметр прибора, состоящий из АЦП и входящий в состав измерительного блока.
Измерительный блок состоит из блока питания, микро-ЭВМ с дисплеем, клавиатурой и каналами связи USB и USB-host, источника тока, блока измерительных шунтов двух аналогоцифровых преобразователей АЦП-I и АЦП-U. Первый аналого-цифровой преобразователь измеряет падение электрического напряжения на встроенном измерительном шунте для последующего вычисления силы измерительного тока 1изм, а второй - падение электрического напряжения Ux на измеряемом электрическом сопротивлении. Электрическое сопротивление вычисляется в Микро-ЭВМ по результатам измерения силы тока и напряжения по формуле: Rx UX / 1изм .
Прибор представляет собой установку, помещённую в пыленепроницаемый корпус. Имеется комплект измерительных кабелей с зажимами "крокодил". Для проверки работоспособности прибора предусмотрено наличие шунта в комплекте поставки. На передней панели находятся гнёзда для подключения токовых и потенциальных контактов; клавиши управления; разъёмы для подключения компьютера внешних носителей информации к прибору через кабель USB и сетевого кабеля прибора; сетевой тумблер с обозначением положения "включено/выключено"; клемма защитного заземления; дисплей; светодиод заряда аккумулятора. Управление прибором возможно как с сенсорного экрана, так и с клавиш на передней панели.

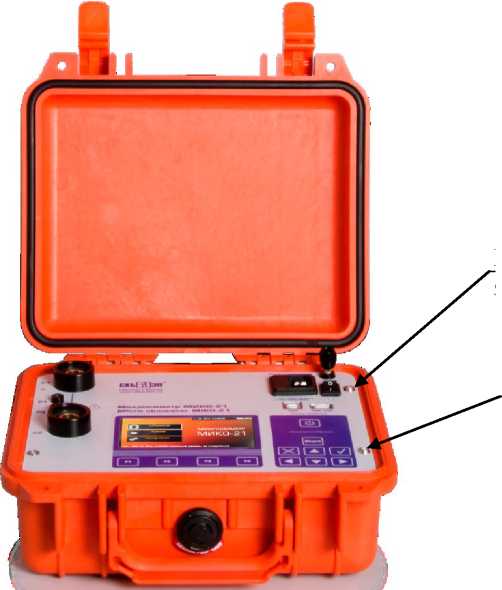

Общий вид прибора, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.
Место для нанесения
знака поверки
Место для
Рисунок 1 - Общий вид Микроомметра МИКО-21, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (ПО) прибора встроенное и обеспечивает сервисные функции: стандартный либо по усмотрению пользователя выбор измеряемых параметров, управление испытуемым объектом, создание и хранение архивов, передача информации на flash-накопитель.
Конструкция прибора исключает возможность несанкционированного влияния на ПО прибора и измерительную информацию.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик прибора.
USB-порт используется для считывания архива данных с микроомметра на компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Количество разрядов при выводе результата измерений, шт. |
5 | ||
|
Диапазон измерений электрического сопротивления, мкОм:
|
от 0,1 до 2406 от 1 до 2403 от 0,1 до 2403 | ||
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления (<5roch) в нормальных условиях эксплуатации, %: | |||
|
Режим измерения |
Поддиапазон, мкОм |
Измерительный ток, А |
^ROCH-, % |
|
1 |
от 0,1 до 2-103 |
200 1) |
± [0,05 + 0,005 • R / Rx -1)0,75 |
|
от 1,0 до 10403 |
100 |
± [0,05 + 0,005 • (RK / Rx -1)0,65 ] | |
|
от 1,0 до 30403 |
50 |
± [0,05 + 0,005 • R / Rx -1)0,6 ] | |
|
от 10 до 200403 |
10 |
±[0,1 + 0,001 • (Rk /Rx -1)0,7] | |
|
от 100 до 2000403 |
1 |
± [0,1 + 0,01 • (RK 1 Rx - 1)0,5] | |
|
2 |
от 1 до 2403 |
200 и 10 |
±[0,1+0,01-(Rk 1 Rx -1)0,8 ] |
|
3 |
от 0,1 до 2403 |
200 | |
|
от 0,1 до 2403 |
100 | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления (dRdon) в рабочих условиях эксплуатации, в долях от пределов допускаемой основной относительной погрешности |
±1,5 | ||
|
1) Сила тока может быть снижена при отрицательной температуре окружающей среды RK - конечное значение электрического сопротивления поддиапазона, Ом RX - измеренное электрическое сопротивление, Ом | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время измерения, с: | |
|
- в режиме 1, не более |
2,0 |
|
- в режиме 2 на баковых выключателях |
от 10 до 30 |
|
- в режиме 3 на баковых выключателях |
от 5 до 15 |
|
Продолжительность непрерывной работы без проведения измерений (в нормальных условиях эксплуатации), ч, не |
8 |
|
менее | |
|
Количество1-* измерений при полностью заряженном аккумуляторе (в нормальных условиях), шт., не менее | |
|
- в режиме 1 |
2000 |
|
- в режиме 2 |
400 |
|
- в режиме 3 |
70 |
|
Время заряда аккумулятора, ч, не более |
2 |
|
Задержка2* автоматического выключения прибора при простое3*, мин |
5; 10; 15; 20 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Время выхода прибора на рабочий режим после его хранения при минимально допустимой температуре окружающего воздуха, ч, не более |
4 |
|
Сетевое напряжение электропитания, В:
|
от 90 до 264 от 127 до 370 |
|
Максимальная мощность, потребляемая из сети электропитания, Вт, не более |
60 |
|
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012
|
I III |
|
Габаритные размеры измерительного блока, мм, не более
|
124 246 270 |
|
Масса измерительного блока, кг, не более |
3,3 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Рабочие условия эксплуатации:
|
от - 20 до + 50 от 10 до 95 |
|
Нормальные условия эксплуатации:
|
от +15 до + 25 от 30 до 80 |
| |
наносят на переднюю панель прибора промышленной цифровой печатью на полиэфирной пленке, на титульный лист формуляра печатным способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
СКБ039.00.00.000 |
1 шт. |
|
Кабель сетевой |
СКБ018.09.00.000 |
1 шт. |
|
Провод заземления |
Провод заземления |
1 шт. |
|
Шунт 75ШСМ М3.75А-0,5 |
1 шт. | |
|
Предохранитель ВП2Б-1В-2А |
2 шт. | |
|
Кабель USB 2.0 A-B |
по заказу | |
|
Комплект измерительных кабелей |
по заказу | |
|
Выносные потенциальные контакты |
по заказу | |
|
Комплект укладочных средств |
СКБ126.06.00.000 |
1 шт. |
|
Руководство по эксплуатации |
СКБ139.00.00.000 РЭ |
1 экз. |
|
Формуляр |
СКБ139.00.00.000 ФО |
1 экз. |
|
"ГСИ. Микроомметры МИКО-21. Методика поверки" с Изменением № 1 |
МП 74-262-2015 |
1 экз. |
осуществляется по документу МП 74-262-2015 с Изменением № 1 «ГСИ. Микроомметры МИКО-21. Методика поверки», утвержденному ФГУП «УНИИМ» 30.08.2019 г.
Основные средства поверки:
- рабочий эталон 3 разряда единицы электрического сопротивления в диапазоне от 0,0001 до 10000 Ом согласно приложению к приказу от 15 февраля 2016 г. № 146 (катушка электрического сопротивления Р323, рег. номер в Федеральном информационном фонде 168362, катушки электрического сопротивления Р310, Р321, Р331, рег. номер в Федеральном информационном фонде 1162-58, мера электрического сопротивления однозначная МС 3081, рег. номер в Федеральном информационном фонде 61540-15; мера электрического сопротивления многозначная МС 3055, рег. номер в Федеральном информационном фонде 42847-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора в соответствии с рисунком 1.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к микроомметрам МИКО-21ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4221-039-41770454-2015 МИКРООММЕТР МИКО-21. Технические условия
ИзготовительОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Адрес: 196140, г. Санкт-Петербург, п. Шушары, ул. Кокколевская (Пулковское), д.1, литера А, помещение 42-Н
Телефон: +7 3952 719148
E-mail: skb@skbpribor.ru
Web-сайт: http://www.skbpribor.ru, httpV/скбэп.рф
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Web-сайт: http://www.uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
