№3165 от 19.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132788
О внесении изменений в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
Приказы по основной деятельности по агентству Вн. Приказ № 3165 от 19.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 декабря 2019 г.
№ 3165
Москва
О внесении изменений в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НПО «Прибор» ганк» от 29 октября 2019 г. № 771, приказываю:
-
1. Внести изменения в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 24421-09, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Пплпыииы1г алтгтппммАп*! лгмгимАыта гтлнигаыипт ЧП
Заместитель Руководите иг
Голубев
Сертификат: OOE1O36E10O7EOFB8OEA1189OOBCB6DO9O Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» декабря 2019 г. № 3165
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
Назначение средства измеренийГазоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф), (далее - газоанализаторы) предназначены для автоматического измерения массовых концентраций вредных веществ и выдачи показаний физических факторов в атмосферном воздухе, в воздухе рабочей зоны, в промышленных выбросах и в технологических процессах в целях охраны окружающей среды, обеспечения безопасности труда и оптимизации технологических процессов.
Описание средства измеренийПринцип действия газоанализаторов основан на следующих методах определения массовой концентрации веществ, в зависимости от класса контролируемого вещества:
-
- оптронноспектрофотометрический, при котором измерения проводятся с использованием сменных химкассет;
-
- электрохимический, полупроводниковый, термокаталитический - при которых измерения проводятся при помощи соответствующих встроенных датчиков.
Оптронноспектрофотометрический метод основан на измерении скорости изменения оптической плотности (скорости потемнения) реактивной ленты, пропорциональной концентрации определяемого вещества.
Электрохимический метод основан на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электроде электрохимической ячейки. Сила тока пропорциональна массовой концентрации вещества в анализируемом газе.
Полупроводниковый метод основан на измерении изменения электропроводимости полупроводникового газочувствительного слоя при химической адсорбции газа на его поверхности, пропорциональной концентрации определяемого вещества.
Термокаталитический метод основан на измерении изменения проводимости на платино-палладиевом электроде при термокаталитической реакции, пропорциональной концентрации определяемого вещества.
Газоанализатор - универсальный многоканальный прибор с насосом, памятью и питанием от сети переменного тока 220 В или от аккумулятора 12 В.
Газоанализаторы выпускаются в следующих модификациях:
Таблица 1 - Модификации газоанализаторов
|
Название |
Децимальный номер |
Анализируемая среда |
Особенности конструкции |
|
1 |
2 |
3 |
4 |
|
ГАНК-4АР |
4215.002. 56591409-2002 |
Атмосферный и воздух рабочей зоны |
Переносной, для периодического и непрерывного контроля. Обеспечивает возможность работы на ходу |
|
ГАНК-4А |
4215.002. |
Атмосферный |
|
56591409-2002-01 |
воздух | |
|
ГАНК-4Р |
4215.002. 56591409-2002-02 |
Воздух рабочей зоны |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
ГАНК-4С |
4215.002. 56591409-2002-03 |
Атмосферный и воздух рабочей зоны |
Стационарный, необслуживаемый, для непрерывного контроля |
|
ГАНК-4М |
4215.002. 56591409-2002-04 |
Атмосферный и воздух рабочей зоны |
Стационарный, многоканальный |
|
ГАНК-4РБ |
4215.002. 56591409-2002-05 |
Атмосферный и воздух рабочей зоны |
Переносной, роботизированный. Обеспечивает возможность работы на ходу. |
|
ГАНК-4Ф |
4215.002. 56591409-2002-06 |
Контроль окружающей среды по физфакторам |
Переносной, для периодического и непрерывного контроля. Обеспечивает возможность работы на ходу. |
Режим работы автоматический. При включении газоанализатора насос прокачивает воздух через датчики и химкассету.
В работе прибора используется метод прямых измерений. Измерения концентраций выполняются последовательно (в одно и то же время подключен один канал).
Результаты измерений выводятся на дисплей в цифровом виде. При превышении установленного предельного уровня концентрации срабатывает звуковая и световая сигнализации.
Общий вид газоанализаторов различных модификаций приведен на рисунках 1 - 5. Газоанализатор ГАНК-4М выпускается в корпусах разных исполнений (рисунки 3.1, 3.2).

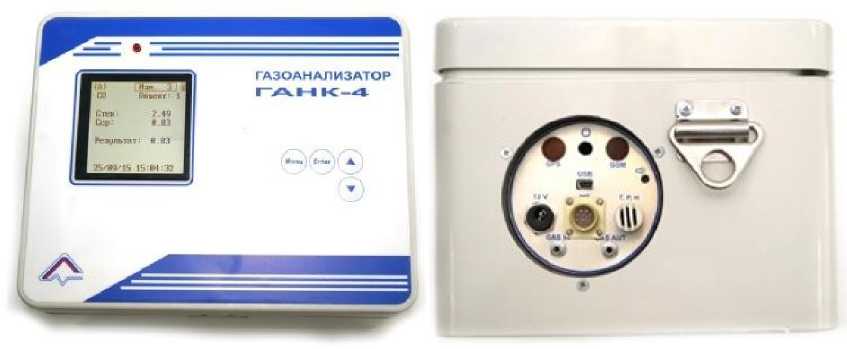

Рисунок 1 - Общий вид газоанализаторов ГАНК-4АР, ГАНК-4А, ГАНК-4Р

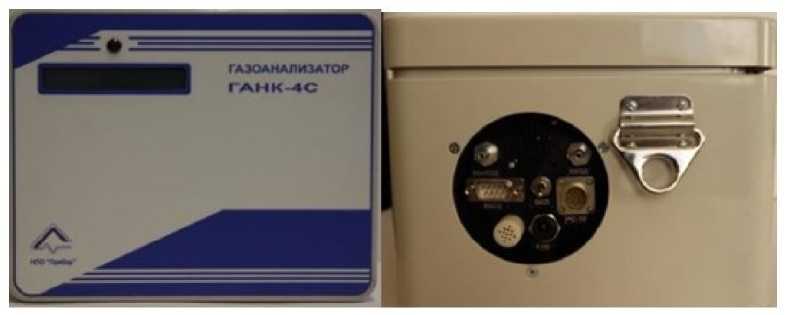

Рисунок 2 - Общий вид газоанализатора ГАНК-4С

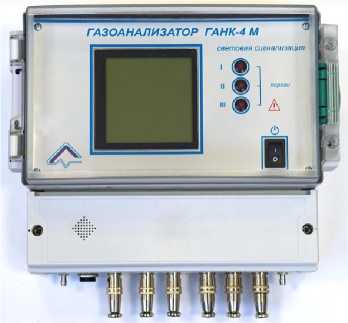

Рисунок 3.1 - Общий вид газоанализатора ГАНК-4М (исполнение 1)

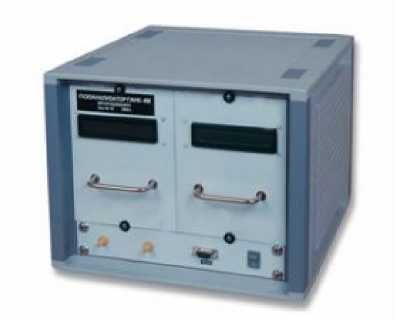

Рисунок 3.2 - Общий вид газоанализатора ГАНК-4М (исполнение 2)

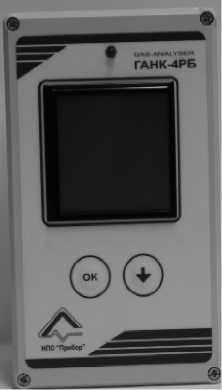

Рисунок 4 - Общий вид газоанализатора ГАНК-4РБ

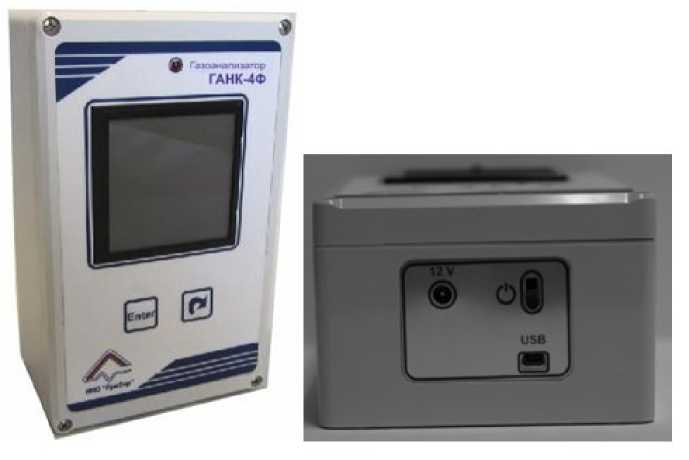

Рисунок 5 - Общий вид газоанализатора ГАНК-4Ф
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки приведены на рисунке 6.
Место пломбировки
Место нанесения знака поверки

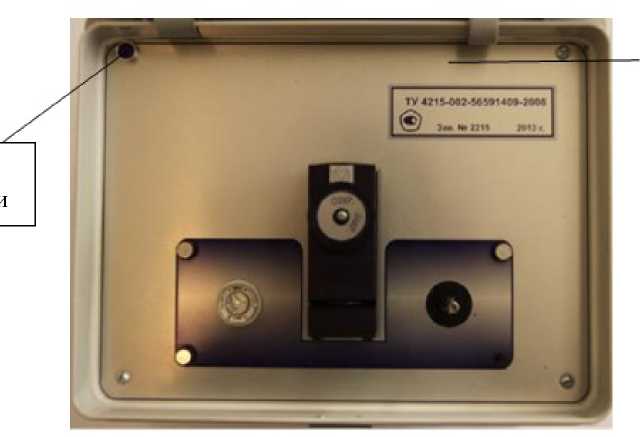

Рисунок 6 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечениеГазоанализаторы имеют в своем составе программное обеспечение (ПО), предназначенное для измерения концентрации и вывода на ЖКИ результатов измерений, хранения данных измерений в памяти, передачу данных в ПК.
ПО состоит из:
-
- автономной части, встроенной в корпус. Части ПО представлены файлами (см. таблицу 2);
-
- ПО для автономных модулей.
Для функционирования газоанализатора необходимо наличие встроенной части ПО.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2.1 - Идентификационные данные автономной части программного обеспечения
ГАНК-4 (встроенное, до зав. № 500)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.18.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.18 |
|
Цифровой идентификатор ПО |
9F6453D8109A900E4953554280FC11EB |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.2 - Идентификационные данные автономной части программного обеспечения ГАНК-4 (встроенное с зав. № 501)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.21.01bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.21 |
|
Цифровой идентификатор ПО |
D0B9CDD4E2464303 8737EFA5206E779A |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.3 - Идентификационные данные автономной части программного обеспечения ГАНК-4 (встроенное с зав. № 2701)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.22.01 bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.22 |
|
Цифровой идентификатор ПО |
8793067F4BB829EF5A852FEC38378B2E |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.4 - Идентификационные данные автономной части программного обеспечения ГАНК-4С (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.21.02. bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.21 |
|
Цифровой идентификатор ПО |
5C054E7212BDFA2331B4D2EAD15075DA |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.5 - Идентификационные данные автономной части программного обеспечения ГАНК-4М (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.21.02. bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.21 |
|
Цифровой идентификатор ПО |
5C054E7212BDFA2331B4D2EAD15075DA |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.6 - Идентификационные данные автономной части программного обеспечения ГАНК-4Ф (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rbf v1.01.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
029DB8B5B97F124D5E0FFD30A8DDA0AC |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.7 - Идентификационные данные программного обеспечения для съемного модуля ИД
ФИД (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
fid v 2.01.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.01 |
|
Цифровой идентификатор ПО |
45B90B2EA4A6F952560640B473E9F7E4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.8 - Идентификационные данные программного обеспечения для съемного модуля ИД
FIGARO (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
fig v 2.01.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.01 |
|
Цифровой идентификатор ПО |
03858FC74E225DE91E09012033DE4507 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.9 - Идентификационные данные программного обеспечения для съемного модуля ИД
ЭХ (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ech v 2.01.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.01 |
|
Цифровой идентификатор ПО |
64AF2A5EFE941DB75A317658B5D21811 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.10 - Идентификационные данные программного обеспечения для съемного модуля
ИД DART (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ech v 2.01.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.01 |
|
Цифровой идентификатор ПО |
64AF2A5EFE941DB75A317658B5D21811 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.11 - Идентификационные данные программного обеспечения для съемного модуля
ИД OXYGEN (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
oxy v 2.01.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.01 |
|
Цифровой идентификатор ПО |
79FAFBA4EA4A14796BAC831713042D9F |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.12 - Идентификационные данные программного обеспечения для съемного модуля
ИД SMART (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
smart v 1.02.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.02 |
|
Цифровой идентификатор ПО |
BF293B125E3A3332AB3BB31EEF415AD3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.13 - Идентификационные данные программного обеспечения для съемного модуля
ИД DYNAMENT (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
dyn v 1.02.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.02 |
|
Цифровой идентификатор ПО |
1FA5E02C9242B03BD86971727735F751 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.14 - Идентификационные данные программного обеспечения для съемного модуля
ИД Лента (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rib v 2.02.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.02 |
|
Цифровой идентификатор ПО |
D5ED19EC5E7AAE28ABEB6371987B4A33 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики газоанализатора
|
Наименование характеристики |
Значение |
|
Диапазон измерений концентраций вредных веществ в атмосферном воздухе |
от 0,5 ПДКсс до 0,5 ПДКр.з. |
|
Диапазон измерений концентраций вредных веществ в воздухе рабочей зоны |
от 0,5 ПДКр.з. до 20 ПДКр.з. |
|
Диапазон измерений концентраций вредных веществ в вентвыбросах (и технологических процессах) |
более 20ПДКр.з. с разбавителями |
|
Пределы основной относительной погрешности измерений, |
±20 |
|
% | |
|
Пределы допускаемой дополнительной погрешности обусловленной влиянием температуры и давления, а также содержанием не измеряемых компонентов газовой смеси в долях от основной погрешности |
0,2 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры переносного газоанализатора, мм, не более |
250x200x150 |
|
Габаритные размеры стационарного газоанализатора, мм, не более |
350x330x275 |
|
Время работы без корректировки, месяцев, не менее |
12 |
|
Время работы без подзарядки аккумулятора, час, не менее |
4 |
|
Масса переносного газоанализатора, кг, не более |
3,5 |
|
Масса стационарного газоанализатора, кг, не более |
8,0 |
|
Потребляемая мощность переносного газоанализатора, ВА, не более |
8 |
|
Потребляемая мощность одного модуля стационарного | |
|
газоанализатора, ВА, не более |
20 |
Продолжение таблицы 4
|
1 |
2 |
|
Условия эксплуатации газоанализатора: - температура окружающего воздуха, °С: а) без применения термостата |
от +5 до +50 |
|
б) с использованием термостата |
от -50 до +5 |
|
- относительная влажность окружающего воздуха при температуре +35°С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Срок службы газоанализатора, лет, не менее |
8 |
|
Время прогрева после включения прибора, мин, не более |
15 |
|
Время цикла измерений, с, не более: - для химкассет |
30 |
|
- для встроенных датчиков |
20 |
|
Продолжительность отбора пробы, с, не более |
30 |
|
Напряжение питания, В |
220 |
|
Частота, Гц |
50±1 |
|
Напряжение питания от аккумулятора, В |
+1,2 12 -1,8 |
|
Примечание - При концентрациях определяемого компонента |
приближенных к нижней |
|
границе диапазона время цикла для химкассет не должно превышать 60 с | |
Наименование веществ и диапазоны измерений массовых концентраций представлены в таблице 5.
Таблица 5 - Перечень веществ и диапазоны измерений газоанализаторов ГАНК-4
|
Наименование вещества |
Хим. формула |
Диапазоны измерений массовых концентраций вредных веществ, мг/м3 | |
|
А атмосферного воздуха от 0,5ПДКсс до 0,5ПДКр.з. |
Р воздуха рабочей зоны от 0,5ПДКр.з. до | ||
|
20ПД |
(Крз. | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Азота диоксид |
NO2 |
0,02 |
1 |
1 |
40 |
|
Азота оксид |
NO |
0,03 |
2,5 |
2,5 |
100 |
|
Акрилонитрил (проп-2-енонитрил) |
C3H3N |
0,015 |
0,25 |
0,25 |
10 |
|
Акролеин (проп-2ен-1-аль) |
C3H4O |
0,005 |
0,1 |
0,1 |
4 |
|
Аммиак |
NH3 |
0,02 |
10 |
10 |
400 |
|
Ангидрид сернистый (сера диоксид) |
SO2 |
0,025 |
5 |
5 |
200 |
|
Ацетальдегид (этаналь) |
C2H3OH |
0,005 |
2,5 |
2,5 |
100 |
|
Ацетон (пропан-2-он) |
СзНбО |
0,175 |
100 |
100 |
4000 |
|
Ацетонитрил (уксусной кислоты нитрил) |
C2H3N |
0,05 |
5 |
5 |
200 |
|
Аэрозоль краски (по ксилолу) |
- |
0,1 |
25 |
25 |
1000 |
|
Бензин |
- |
0,75 |
50 |
50 |
2000 |
|
Бензол |
C6H6 |
0,05 |
2,5 |
2,5 |
100 |
|
Бутанол (Бутан-1-ол) (бутиловый спирт) |
C4H9OH |
0,05 |
5 |
5 |
200 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Бутилацетат |
C6H12O2 |
0,05 |
25 |
25 |
1000 |
|
Бутилен (2-метилпроп-1-ен, бут-1-ен) |
C4H8 |
1,5 |
50 |
50 |
2000 |
|
Винилацетат этенилацетат |
C4H6O2 |
0,075 |
5 |
5 |
200 |
|
Дизельное топливо |
- |
30 |
150 |
150 |
6000 |
|
1,2-Дихлорэтан |
C2H4CI2 |
0,5 |
5 |
5 |
200 |
|
Изобутанол (Бутан-2-ол) |
C4H10O |
0,05 |
5 |
5 |
200 |
|
Изопропилбензол(1- Метилэтил-бензол) |
C9H12 |
0,007 |
25 |
25 |
1000 |
|
Кислота муравьиная (Метановая кислота) |
CH2O2 |
0,025 |
0,5 |
0,5 |
20 |
|
Ксилол (диметилбензол) |
C8H10 |
0,1 |
25 |
25 |
1000 |
|
Метанол |
CH3OH |
0,25 |
2,5 |
2,5 |
100 |
|
Метил-2-метилпроп-2-еноат (Метилметакрилат метиловый эфир метакриловой кислоты) |
C5H8O2 |
0,005 |
5 |
5 |
200 |
|
Метилбензол (толуол) |
C7H8 |
0,3 |
25 |
25 |
1000 |
|
Метантиол (метилмеркаптан) |
CH3SH |
0,003 |
0,4 |
0,4 |
16 |
|
2-Аминоэтанол (Моноэтаноламин) |
C2H7NO |
0,01 |
0,25 |
0,25 |
10 |
|
Нафталин |
C10H8 |
0,0035 |
10 |
10 |
400 |
|
Озон |
O3 |
0,015 |
0,05 |
0,05 |
2 |
|
Пропан-2-ол (Изопропанол) |
C3H8O |
0,3 |
5 |
5 |
200 |
|
Пропен (пропилен) |
Сз^ |
1,5 |
25 |
25 |
200 |
|
Углерод (Сажа) |
С |
0,025 |
2 |
2 |
80 |
|
Дигидросульфид (Сероводород) |
H2S |
0,004 |
5 |
5 |
200 |
|
Сероуглерод (углерод дисульфид) |
CS2 |
0,0025 |
1,5 |
1,5 |
60 |
|
Пентан-1-ол (Спирт амиловый) |
С5Н11ОН |
0,005 |
5 |
5 |
200 |
|
Этенилбензол (Стирол) |
C8H8 |
0,001 |
5 |
5 |
200 |
|
Углерода диоксид |
CO2 |
1950 |
4500 |
4500 |
180000 |
|
Углерод оксид (Угарный газ) |
СО |
1,5 |
10 |
10 |
400 |
|
Тетрахлорметан (Углерод 4-х хлористый) |
CC14 |
0,035 |
5 |
5 |
200 |
|
Гидроксибензол (Фенол) |
C6H5OH |
0,0015 |
0,15 |
0,15 |
6 |
|
Формальдегид |
CH2O |
0,0015 |
0,25 |
0,25 |
10 |
|
Гидрофторид (Фтороводород) |
HF |
0,0025 |
0,25 |
0,25 |
10 |
|
Хлор |
C12 |
0,015 |
0,5 |
0,5 |
20 |
|
Хлорбензол |
C6H5CI |
0,05 |
25 |
25 |
1000 |
|
Гидрохлорид (Хлороводород) |
HC1 |
0,05 |
2,5 |
2,5 |
100 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Циклогексанон |
C6H10O |
0,02 |
5 |
5 |
200 |
|
Этанол (Этиловый спирт) |
C2H5OH |
2,5 |
500 |
500 |
20000 |
|
Эпоксиэтан (Этилена оксид) |
C2H4O |
0,015 |
0,5 |
0,5 |
20 |
|
Этантиол (Этилмеркаптан) |
C2H5SH |
0,5 |
20 | ||
|
2-Этоксиэтанол (Этилцеллозольв) |
C4H10O2 |
0,35 |
5 |
5 |
200 |
|
Примечания:
| |||||
Газоанализаторы типа ГАНК-4 могут применяться для измерения других вредных
веществ при наличии аттестованных методик измерений.
Диапазоны показаний физических факторов представлены в таблице 6.
Таблица 6 - Диапазоны показаний физических факторов
|
Измеряемая величина |
Единица измерения |
Диапазон измерений |
|
Шум |
Дб |
от 20 до 130 |
|
Вибрация |
Дб |
от 20 до 160 |
|
Освещенность, Е |
Лк |
от 1 до 20000 |
|
Пульсация освещенности |
% |
от 0 до 20 |
|
Тепловое излучение |
мкВт/см2 |
от 15 до 1000 |
|
Электрическое поле, 50 Гц |
от 0,1 В/м до 100 кВ/м |
|
Магнитное поле, 50 Гц |
от 10 А/м до 10 кА/м | |
|
СВЧ излучение |
мкВт/см2 |
от 0,5 до 2000,0 |
|
Радиация |
мкр/ч |
от 10 до 3000 |
|
Аэроионы |
шт/м3 |
от 20 до 5000 |
|
Температура, Т |
оС |
от - 50 до +50 |
|
Влажность, Н |
% |
0 до 95 |
|
Давление, Р |
мм. рт. ст. |
700 до 800 |
|
Скорость воздуха, V |
м/с |
0,1 до 20,0 |
|
Статическое поле |
В/м |
0,3 до 180,0 |
|
Примечание - Возможна выдача показаний других физических факторов по заявкам заказчика. | ||
наносится на лицевую панель газоанализатора фотогальваническим способом и на титульный лист эксплуатационной документации КПГУ 413322 002 РЭ типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор универсальный ГАНК-4 |
1 шт. | |
|
Кабель питания сетевой |
1 шт. | |
|
Встроенный аккумулятор 12 В 7,2 А.ч |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Сумка - кофр |
1 шт. | |
|
Изделие с ограниченным ресурсом - набор химкассет |
- |
1 шт. |
|
Комплект ЗИП:
|
- |
1 шт. 1 шт.
1 шт. |
|
Руководство по эксплуатации |
КПГУ 413322 002 РЭ |
1 экз. |
|
Методика поверки |
КПГУ 413322 002 ДЛ с изменением №1 |
1 экз. |
|
Кабель подключения компьютера |
- |
По специальному заказу |
|
Диск с программным обеспечением |
- | |
|
Дожигатель |
КПГУ 413322 012 ТУ |
По специальному заказу |
|
Устройство пробоподготовки УП1/1 |
КПГУ 413322 009 ТУ |
По специальному заказу |
|
Устройство пробоподготовки УП1/2 |
КПГУ 413322 010 ТУ |
По специальному заказу |
|
Термостат ТП-1 |
КПГУ 413322 007 ТУ |
По специальному |
|
заказу | ||
|
Термостат ТС-1 |
КПГУ 413322 007-01 ТУ |
По специальному заказу |
|
Разбавитель РП-1 |
КПГУ 413322 013 ТУ |
По специальному заказу |
|
Разбавитель РП-2 |
КПГУ 413322 005 ТУ |
По специальному заказу |
|
Разбавитель РП-1/2 |
КПГУ 413322 014 ТУ |
По специальному заказу |
|
Разбавитель РС-2 |
КПГУ 413322 006 ТУ |
По специальному заказу |
|
Методика выполнения измерений вредных веществ в воздухе |
см. таблицу 8 |
По специальному заказу |
|
Примечания:
| ||
Продолжение таблицы 7________________________________________________________
на конкретный газоанализатор (партию газоанализаторов).
5 Методика выполнения измерений вредных веществ поставляется по отдельному заказу на конкретный газоанализатор с учетом диапазонов измерений.
Поверкаосуществляется по документу КПГУ 413322 002 ДЛ «Газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф). Методика поверки» с изменением №1, утвержденному ОАО ФНТЦ «Инверсия» 10 апреля 2017 года.
Основные средства поверки:
-
- стандартные образцы состава газовых смесей ГСО 4027-87, ГСО 4014-87, ГСО 4278-88, ГСО 8142-2002, ГСО 7826-2000, ГСО 9259-2008, ГСО 8131-2002, ГСО 7977-2002, ГСО 4281-88, ГСО 3784-77, ГСО 3814-77, ГСО 8789-2006, выпускаемые в баллонах под давлением;
-
- генератор озона ГС-024, регистрационный № 23505-08;
-
- генератор газовых смесей комбинированный КГС-01, регистрационный № 24464-03;
-
- генератор нулевого воздуха ГНГ-01, регистрационный № 26765-04;
-
- источники микропотоков газов и паров: ИМ10-М-Б, ИМ91-О-Б, ИМ138-М-А2, ИМ11-
М-А2, ИМ13-М-Б, ИМ35-М-Б, ИМ14-М-А2, ИМ16-М-А2, ГП-40-М-Б, ИМ45-М-А2, ИМ38-М-А2, ИМ150-М-А2, ИМ97-О-А2, ИМ28-М-А2, ИМ41-М-А2, ИМ154-О-Б, ИМ71-М-Б, ИМ60-М-А2, ИМ89-М-А2, ИМ94-М-А2, ИМ08-М-Г1, ИМ49-М-Б, ИМ108-М-Е, ИМ58-М-А2, ИМ134-М-А2, ИМ07-М-А2, ИМ93-О-А2, 1-го разряда в соответствии с ГОСТ 8.578-2014,
регистрационный № 15075-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус газоанализатора (место нанесения указано на рисунке 6).
Сведения о методиках (методах) измерений приведены в эксплуатационной документации. Аттестованные методики измерений представлены в таблице 8.
Таблица 8
|
Наименование методики измерений |
Регистрационный номер по Федеральному реестру методик измерений |
|
1 |
2 |
|
Методика измерений массовой концентрации фреонов в атмосферном воздухе и воздухе рабочей зоны газоанализатором ГАНК-4. № 1-23-2013 |
ФР.1.31.2014.17138 |
|
Методика измерений массовой концентрации серо- и азотсодержащих органических соединений в атмосферном воздухе газоанализатором ГАНК-4. № 1-22-2013 |
ФР.1.31.2014.17137 |
|
Методика измерений № 1-20-2013. Методика измерений массовой концентрации марганца в сварочном аэрозоле в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2013.14153 |
|
Методика измерений массовой концентрации металлов и их неорганических соединений в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2013.14152 |
Продолжение таблицы 8
|
1 |
2 |
|
Методика измерений массовой концентрации пыли в воздухе рабочей зоны газоанализатором ГАНК-4. (Внесена взамен ФР.1.31.2008.06146) |
ФР.1.31.2012.12433 |
|
Методика измерений массовой концентрации вредных веществ в воздухе рабочей зоны газоанализатором ГАНК-4. (Внесена взамен ФР.1.31.2008.05006) |
ФР.1.31.2012.12432 |
|
Методика измерений массовой концентрации органических спиртов в атмосферном воздухе газосигнализатором ГАНК-4 |
ФР.1.31.2012.12313 |
|
Методика выполнения измерений массовой концентрации галогенопроизводных ароматических, предельных и непредельных углеводородов в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2011.12312 |
|
МВИ массовой концентрации элегаза и продуктов его распада в пересчете на диоксид серы в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.06969 |
|
МВИ массовой концентрации вредных веществ в сварочном аэрозоле в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.06968 |
|
МВИ массовой концентрации предельных углеводородов и углеводородов нефти в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2010.06967 |
|
МВИ массовой концентрации пыли в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2010.06966 |
|
МВИ массовой концентрации непредельных и ароматических углеводородов, оксидов и ацетатов |
ФР.1.31.2010.06965 |
|
некоторых органических веществ в атмосферном воздухе газоанализатором ГАНК-4 | |
|
МВИ массовой концентрации кислых и основных паров в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2009.06145 |
|
МВИ массовой концентрации вредных веществ в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2009.06144 |
|
Методика измерений массовой концентрации вредных веществ в промышленных выбросах газоанализатором ГАНК-4 |
ФР.1.31.2011.11325 |
|
Методика измерений № 1-12-2001 массовой концентрации серо- и азотосодержащих органических соединений в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.09651 |
|
Методика измерений № 1-11-2011 массовой концентрации эфиров, кетонов и альдегидов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.09650 |
|
Методика измерений № 1-10-2011 массовой концентрации неорганических соединений некоторых металлов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.09649 |
|
Методика измерений массовой концентрации непредельных и ароматических углеводородов, ацетатов и оксидов органических веществ в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08576 |
Продолжение таблицы 8
|
1 |
2 |
|
МВИ измерений массовой концентрации фреонов в воздухе рабочей зоны газоанализатором ГАНК -4 |
ФР.1.31.2010.07149 |
|
Методика измерений массовой концентрации галогенопроизводных ароматических, предельных и непредельных углеводородов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.10429 |
|
Методика измерений объёмной доли кислорода в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.10428 |
|
Методика измерений массовой концентрации предельных углеводородов и углеводородов нефти в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08575 |
|
Методика измерений массовой концентрации спиртов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08574 |
|
Методика измерений массовой концентрации кислых и основных паров в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08573 |
|
Методика измерений массовой концентрации вредных веществ в воздухе пассажирского помещения и кабины автомобильного транспортного средства газоанализатором ГАНК-4РБ |
ФР.1.31.2011.11326 |
|
Методика измерений массовой концентрации эфиров, кетонов и альдегидов в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2016.22667 |
|
Методика измерений значений массовой концентрации элегаза в атмосферном воздухе и воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2017.27002 |
Нормативные и технические документы, устанавливающие требования к газоанализаторам универсальным ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 17.2.3.01-86 Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов
ГОСТ 17.2.6.02-85 Охрана природы. Атмосфера. Газоанализаторы автоматические для контроля загрязнения атмосферы. Общие технические требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГН 2.1.6.1338-03 Гигиенические нормативы. Предельно-допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест
ГН 2.1.6.2309-07 Ориентировочные безопасные уровни воздействия (ОБУВ) загрязняющих веществ в атмосферном воздухе населенных мест
ГН 2.1.6.1313-03 Гигиенические нормативы. Предельно-допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны
ГН 2.2.5.2308-07 Ориентировочные безопасные уровни воздействия (ОБУВ) вредных веществ в воздухе рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.009-2009 Система стандартов безопасности труда. Электробезопасность. Термины и определения
ИзготовительОбщество с ограниченной ответственностью «НПО «Прибор» ганк»
(ООО «НПО «Прибор» ганк»)
ИНН 7724223692
Адрес: 105318, г. Москва, ул. Ибрагимова, д. 31, корп. 10, эт./помещ. 2/7 Телефон (факс): +7 (495) 419-00-92, +7 (495) 580-61-31
E-mail: info@ gank4.ru, pribor@gank4.ru
Испытательный центрГЦИ СИ Открытое акционерное общество Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия»
Адрес: 107031, г. Москва, ул. Рождественка, д. 27
Телефон (факс): +7 (495) 608-45-56
E-mail: inversiyaDIR@yandex.ru
Аттестат аккредитации ГЦИ СИ ОАО ФНТЦ «ИНВЕРСИЯ» по проведению испытаний средств измерений в целях утверждения типа № 30076-08 от 27.06.2008 г.
