МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 декабря 2019 г.

Москва

О внесении изменений в описание типа на зонды периферийного узла Системы контроля, мониторинга и управления трафиком

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Инженерный Центр» от 4 октября 2019 г. № 69, приказываю:

• 1. Внести изменения в описание типа на зонды периферийного узла Системы контроля, мониторинга и управления трафиком, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 73348-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководит

  Л "                                л

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  е ля

  С.С. Голубев

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Серсей Сергеевич Действителен: с 06.11.2019 да 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (далее - зонды КМУТ) предназначены для измерения характеристик трафика в точках подключения к сети связи: количества передаваемой информации, длительности и скорости передачи информации, регистрации времени проведения измерений с привязкой системной шкалы времени зондов к национальной шкале UTC (SU) при учете объема и качества оказанных услуг связи операторами связи.

Зонды КМУТ выпускаются в различных модификациях в зависимости от функциональных возможностей и конструктивного исполнения. Модификации зондов КМУТ с обозначениями КМУТ М4 и КМУТ-10М1 имеют конструктивные отличия в унифицированных разъемах подсоединения и информационных индикаторов в зависимости от исполняемых функций. Модификации зондов КМУТ входят в состав Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ).

Принцип действия зондов основан на измерении и регистрации характеристик трафика в сети связи, анализа трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов, времени задержки передачи пакетов, вариаций времени задержки, загрузки и пропускной способности каналов связи. Зонды подключаются к сети связи в заданных точках подключения через оконечное оборудование пользователя услугами связи. Измерения проводятся с использованием метода «подмешивания» тестового трафика в активные соединения без ухудшения параметров качества трафика пользователя услугами связи.

Информация об измеряемых характеристиках трафика передаётся для дальнейшей обработки на серверы Системы КМУТ. Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы КМУТ, в том числе центральным сервером Системы КМУТ.

Нормируемыми и регистрируемыми характеристиками являются диапазон и пределы допускаемой погрешности измерений:

• - количества передаваемой информации;

• - длительности передачи информации;

• - скорости передачи информации;

• - текущих значений времени проведения измерений.

Зонды КМУТ в зависимости от модификации могут иметь следующие функциональные возможности:

• - измерение характеристик трафика в сети связи с пропускной способностью до 10 Гбит/с;

• - резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - определение наличия напряжения в сети электропитания зондов КМУТ, распределенных по сети связи в составе Системы КМУТ, с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной ШВ РФ UTC (SU), хранение в памяти и выдача информации в сервер Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания;

-обеспечение отказоустойчивости электропитания за счет наличия двух встроенных, независимых импульсных блоков электропитания.

Конструктивно зонды КМУТ выполнены в виде блоков, размещаемых в заданных точках подключения пользователя услугами связи.

Общий вид модификаций зондов КМУТ представлен на рисунках 1 и 2.

lllllllllinilllll llllltuilliuuil IllltllllllllUlU IF'HPllHUllllU

Рисунок 1 - Общий вид модификации зондов КМУТ - КМУТ М4

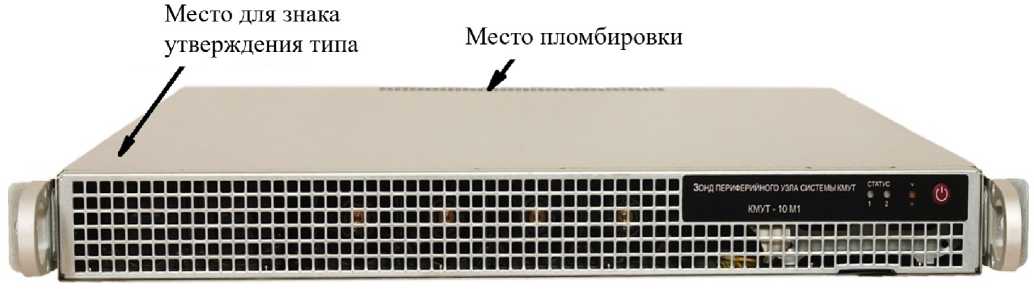

Рисунок 2 - Общий вид модификации зондов КМУТ - КМУТ-10 М1

В состав программного обеспечения (ПО) зондов КМУТ входит операционная система специального назначения Astra Linux Special Edition (свидетельство о государственной регистрации программы для ЭВМ № 2009616752) и ПО периферийного узла КМУТ («ЭХО -Зонд») 2.0, свидетельство о государственной регистрации программы для ЭВМ № 2019611104).

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».

Метрологические и основные технические характеристики приведены в таблице 2.

Таблица 2

наносится типографским способом на руководство по эксплуатации и на верхние панели зондов КМУТ в виде наклейки.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 73348-18 «Инструкция. Зонды периферийного узла Системы контроля, мониторинга и управления трафиком модификаций КМУТ М4 и КМУТ-10 М1.

Методика поверки». Изменение №1», утвержденному ООО «КИА» 3.07.2019 г. Основное средства поверки:

Комплекс измерительный ВЕКТОР-ИКИ-2016 (рег. № 65643-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых зондов КМУТ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии

Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр») ИНН 5047111192

Адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2

Телефон (факс): +7(495)785-57-70

E-mail: info@kmyt.ru

Общество с ограниченной ответственностью «Информационно-контрольные технологии и системы» (ООО «ИТИС»)

ИНН 5047140330

Адрес: 141400, Московская область, г. Химки, ул. Ленинградская, д. 29

Телефон (факс): +7(495)367-12-72

Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр») ИНН 5047111192

Адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2

Телефон (факс): +7(495)785-57-70

E-mail: info@kmyt.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11

Телефон (факс): +7(495)737-67-19

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310671 от 22.05.2015 г.
